TBS Sixty9 CRSF Version
Der Sixty9* von TBS ist der Unify PRO32* mit dem Crossfire Nano RX* vereint auf einer 20 x 20 mm Platine und den nehmen wir jetzt mal unter die Lupe.
Um den Sixty9* in Betrieb zu nehmen braucht Ihr mindestens die Crossfire Version 6.04 oder höher
Geliefert wird das Ganze in einer kleinen schwarzen Zippertüte:

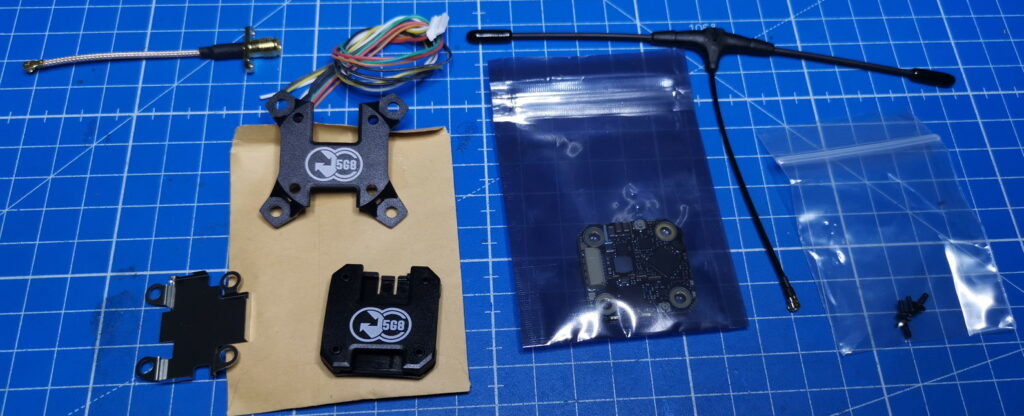

Darin finden wir dann:
Den Sixty9 antistatisch verpackt
Einen Kabelsatz
Tüte mit 4 kleinen Schrauben
Immortal T V2 Antenne (CRSF)
UFL Kabel mit SMA Anschluss
Papiertüte mit, Schirmblech, 20 x 20 mm Cover oder Adapter auf 30 x 30 mm

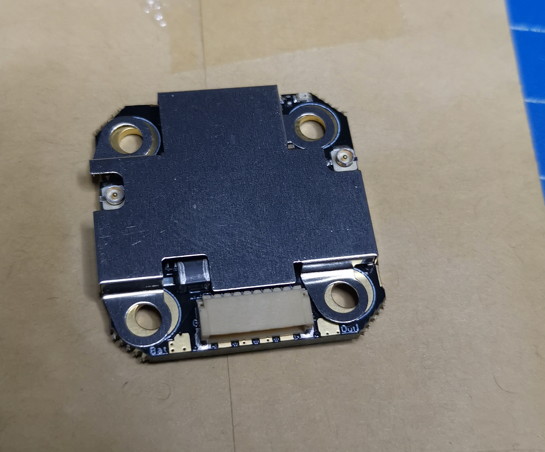

Auf der Platine lässt sich der Crossfire Nano RX recht gut erkennen, die andere Hälfte ist der Unify VTX.
Der CRSF UFL Anschluss ist mit RC gekennzeichnet, hier wie die Immortal T Antenne drauf gesteckt. Auf der gegenüberliegenden Seite befindet sich dann der UFL Anschluss für das SMA Kabel (oder VTX Antenne). Hier hätte ich mir eine kleine UFL Sicherung gewünscht, ähnlich wie beim Unify HV V3, oder einen kleinen Clip oder ähnliches.

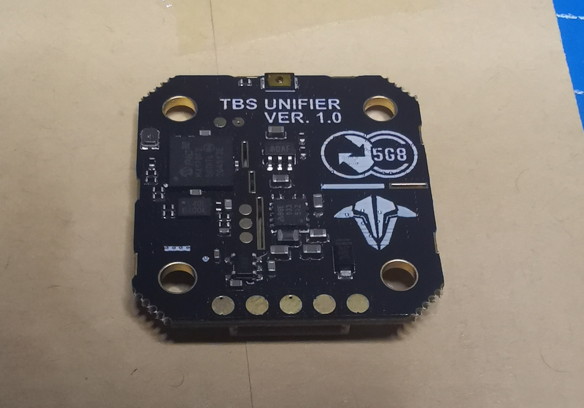

Auf der etwas weniger bestückten Seite, finden wir dann noch über Schriftzeug „TBS Unifier“ unseren Bindbutton, womit man den Sixty9 an sein CRFX Modul binden kann.
Unter dem JST Stecker sind die wichtigsten Lötpads versteckt, falls der Stecker mal abreißen sollte.
Um das ganze noch zu vervollständigen, hier noch das Pinout der Kabelpeitsche.
So weit, so gut, dann schauen wir uns die mitgelieferten Adapter/Cases in der Papiertüte an.
Hier haben wir einen kleine Rundumschutz, der mit den Mitgelieferten Schrauben dann zusammen hält
Dazu gibt es noch einen 30 x 30mm Adapter, da wird der Sixty9 nur eingeclipt und kann dann auf die passende Lochbreite montiert werden.
Auch gibt es ein passend zugeschnittenes Schirmblech dazu. Kann mit dem 20 x 20 mm oder auch mit dem 30 x 30 mm Adapter verwendet werden.
Wenn die Möglichkeit dazu besteht, rate ich jedem an, das Blech mit zu verbauen. Es beugt einfach ein paar Problemen vor, wie z. B. Streifen im Bild, GPS wird gestört usw…
Wie oben am Pinout zu erkennen ist, besitzt der Sixty9 kein SmartAudio und muss somit komplett über den TBS Agent Lite oder das LUA Script konfiguriert werden.
Ob da jetzt gut schlecht es kann man streiten, es können keine VTX Settings mehr über das OSD vorgenommen werden aber auf der anderen Seite, werden einen die lästigen VTX Tables erspart.
Die Platzwahl im Frame des Sixty9 bringt einen auch vor neue Herausforderungen. Da VTX und CRSF Antenne in der Regel nach links oder rechts rausgehen, da muss man vorher testen, ob die dann die Propeller im weg sind. Alternativ kann man den Sixty9 um 90º drehen und muss das Kabel sehr knapp abwinkeln. Dann geht das wieder.
Team Blacksheep hat hier ein schönes Stück Hardware auf den markt gebraucht und Ihre besten Produkte auf einer Platine vereint.
Den Sixty9 gibt es natürlich auch in einer TBS Tracer* Version.
Zum Schluss noch die technischen Daten:
Features:
- Integrated video transmitter control with long range and (team-)race functions
- Dedicated low-noise power supply for receiver and video transmitter
- Sleek 20×20 mounting form factor
- Plug&play connection and solder pads connectivity
- 3 different mounting flavors, RF tin shields, and other accessories included
- High power analog adjustable video transmitter (up to 1W with perfect cooling)
- 5V regulator bulti-in, takes up to 6S
Specifications
- Weight: 4.1g (board only)
- Antenna ports: 1x video transmitter, 1x R/C receiver
- Size: 24mm x 24mm
- Requires: Firmware V4.62 and above
- CRSF V3 ready
- Input voltage: 6V – 25V (2-6S)
Den ersten Testflug hab ich bereits hinter mir, der VTX ist vom Bild, wie zu erwarten erste Klasse und zu Crossfire muss man ja nicht viel sagen….
