AKK Alpha 16 Analog VTX mit 16 Watt
AKK hat schon immer sehr gute Videosender im FPV analog Bereich produziert.
Die Alpha Serie wird nun mit dem Alpha 16 ergänzt, wie der Name schon vermuten lässt, haben wir hier einen 16 Watt Sender.
Die Alpha Serie bekommt man somit aktuell in 4W, 5W, 8W 10W und nun auch in 16 Watt!
Das sind aber nicht alle Features, die der Alpha 16 hat, mehr dazu später.
Gleich vorweg, in DE sind nur 25mw erlaubt (das kann der Alpha 16 auch!). In welchem Land die 16 Watt nutzbar sind, gehört heute nicht zum Review. Aber der Alpha 16 kann / könnte es einfach.
Gleich vorweg, AKK liefert nicht in Kriegsgebiete und distanziert sich ganz klar und deutlich davon, falls jetzt der Gedanke aufkommen sollte!

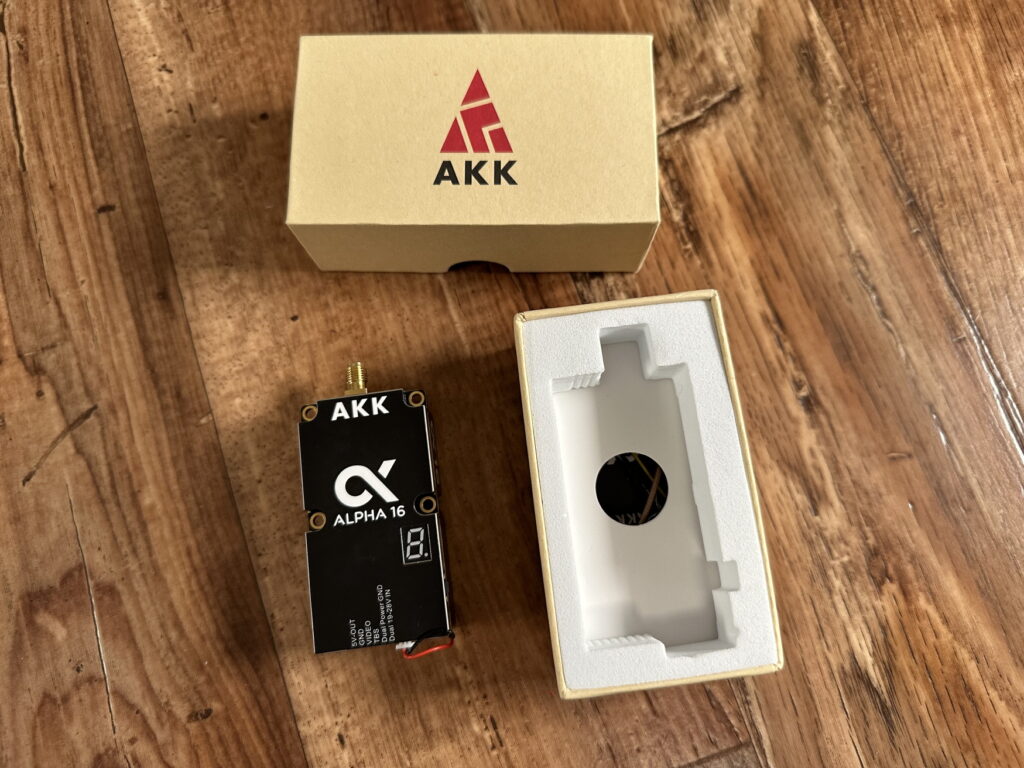

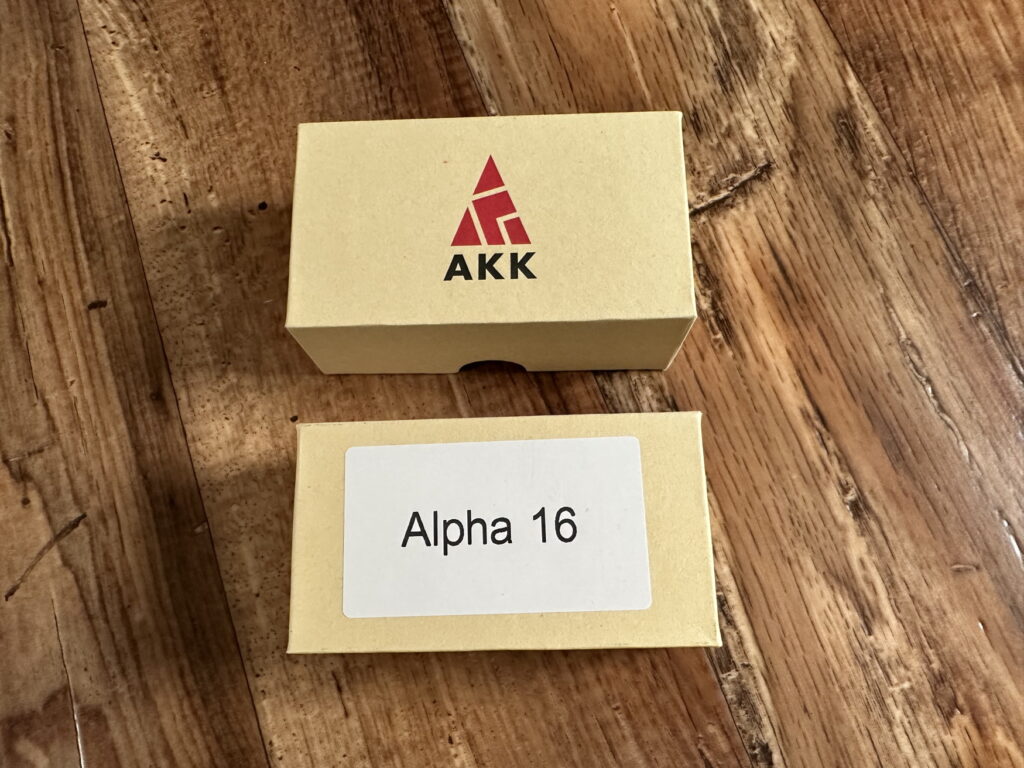

Jetzt aber zurück zum Videosender, dieser wird im umweltfreundlichen Papierkarton geliefert, der auch nicht unnötig groß ist. Aber dennoch perfekt passend.

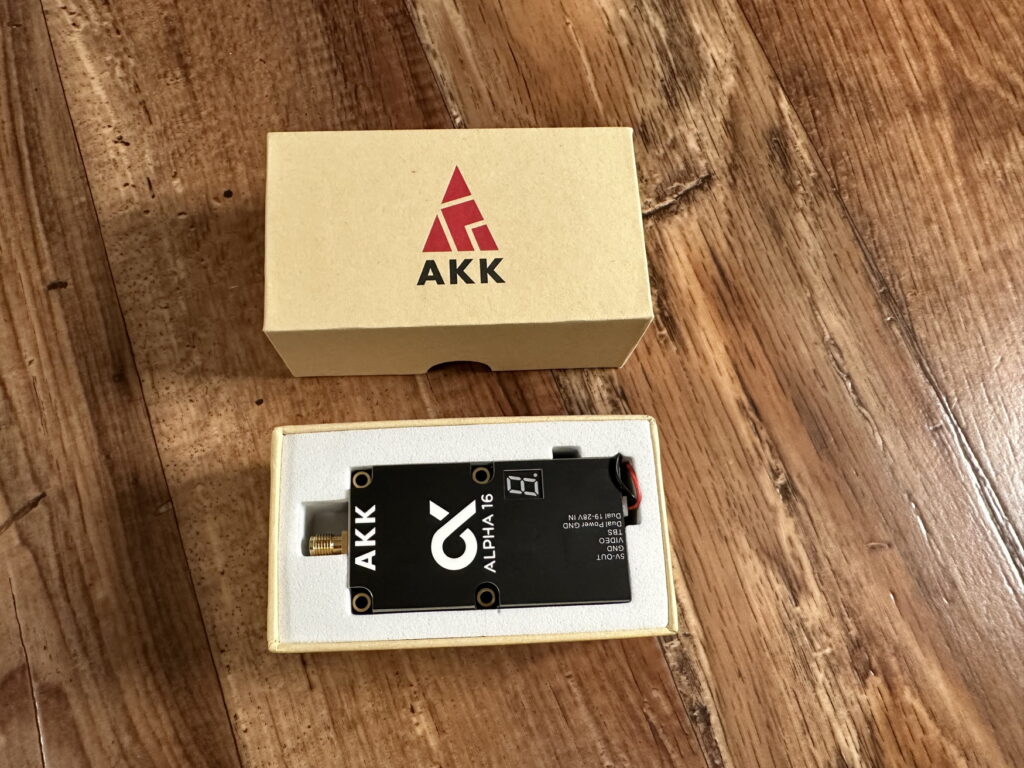

Der Schaumstoff für den Alpha 16 ist sehr passgenau geschnitten und schützt in perfekt beim Transport.

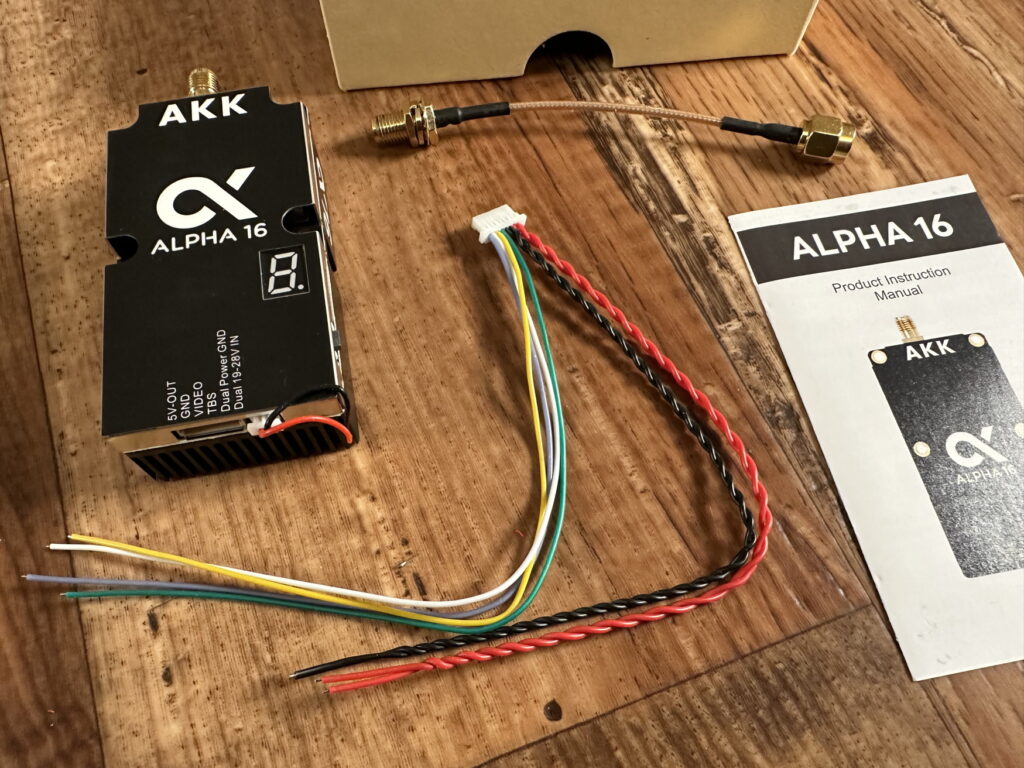

Unter dem doppelten Boden finden wir dann unser Zubehör, das überschaubar bleibt. Aber vollkommen ausreichend ist:
1x VTX Kabelpeitsche
1x SMA Verlängerung (5 cm)
1x Kurzanleitung
Bei der Kabelpeitsche fällt auf, dass Plus und Minus verdrillt sind und somit jeweils 2 Kabel für die Stromversorgung genutzt werden. Was bei 16 Watt bei dem kleinen Querschnitt auch sicher nötig ist. Darum dringen, immer beide Kabel mit anlöten.
Auch am VTX ist die doppelte Kabelbelegung durch die Bezeichnung (Dual) zu erkennen

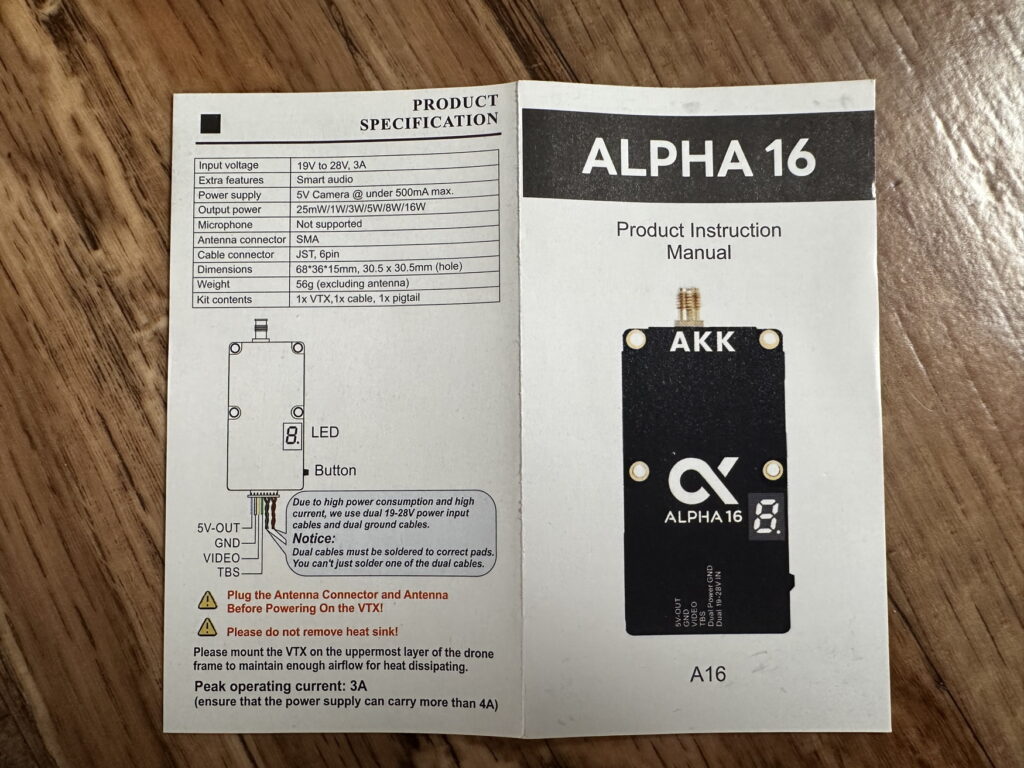

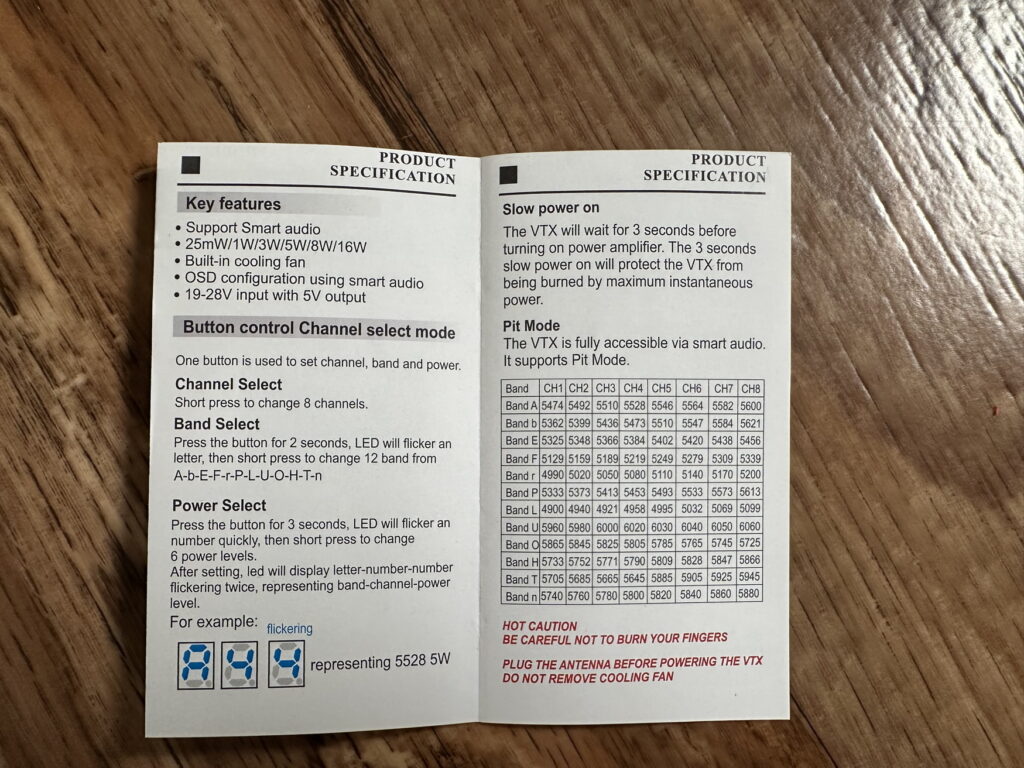

In der Kurzanleitung finden wir alle technische Daten, so wie alle Pinouts. Auch wird darauf hingewiesen, dass der VTX nicht ohne Antenne betrieben werden darf!!! Da er sonst durchbrennt. Dies sollte aber inzwischen fast jedem FPV Piloten bekannt sein.
Die Anleitung ist kurz gehalten, hat aber dennoch alle benötigten Informationen…. genauso wie ich das mag.
Jetzt aber endlich mal zum VTX.
Der ist mit den Abmessungen (L x B x H) 68mm x 36mm x16mm nicht gerade eine Standardgröße wie wir sie kennen, jedoch für 16 Watt doch sehr klein. Klar wird der nicht auf jeden Frame passen, aber so ab 7″ oder größer, sollte man den schon mit unterbringen, je nachdem wie der Frame ausfällt.

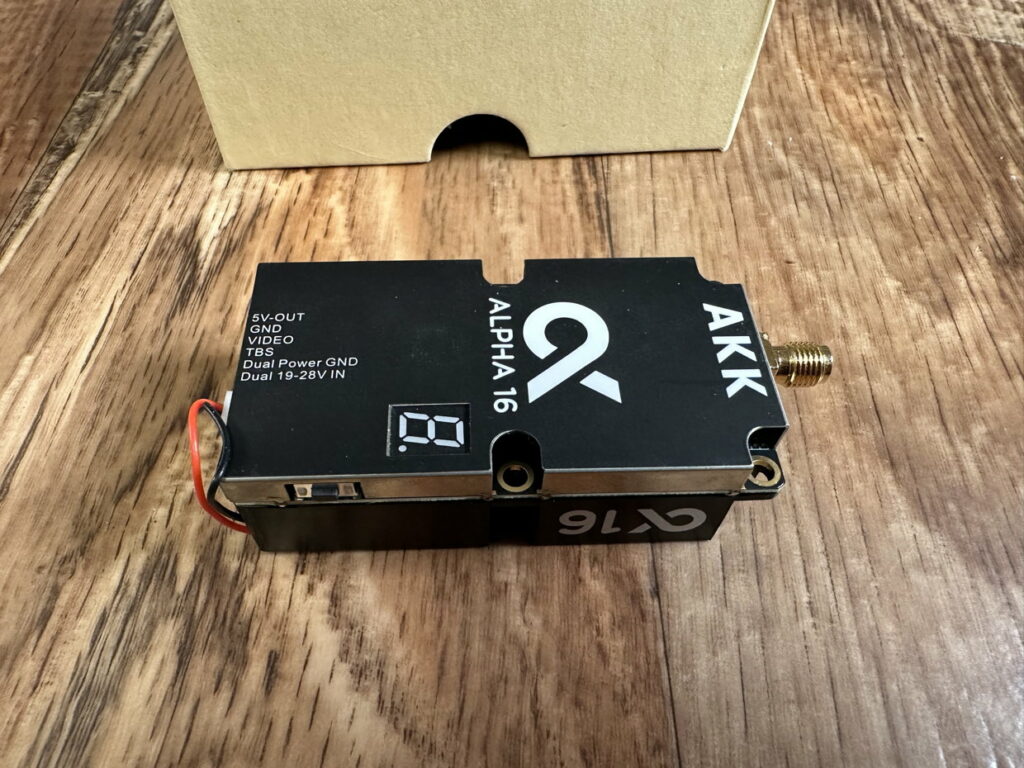

Auf einer Seite haben wir eine glatte Oberfläche, auf der das Alpha Logo zu sehen ist. Dazu ein kleines Display und die Beschriftung für das Pinout.
Hier sind auch sehr schön die 30,5 x 30,5mm Löcher für die Befestigung zu sehen.

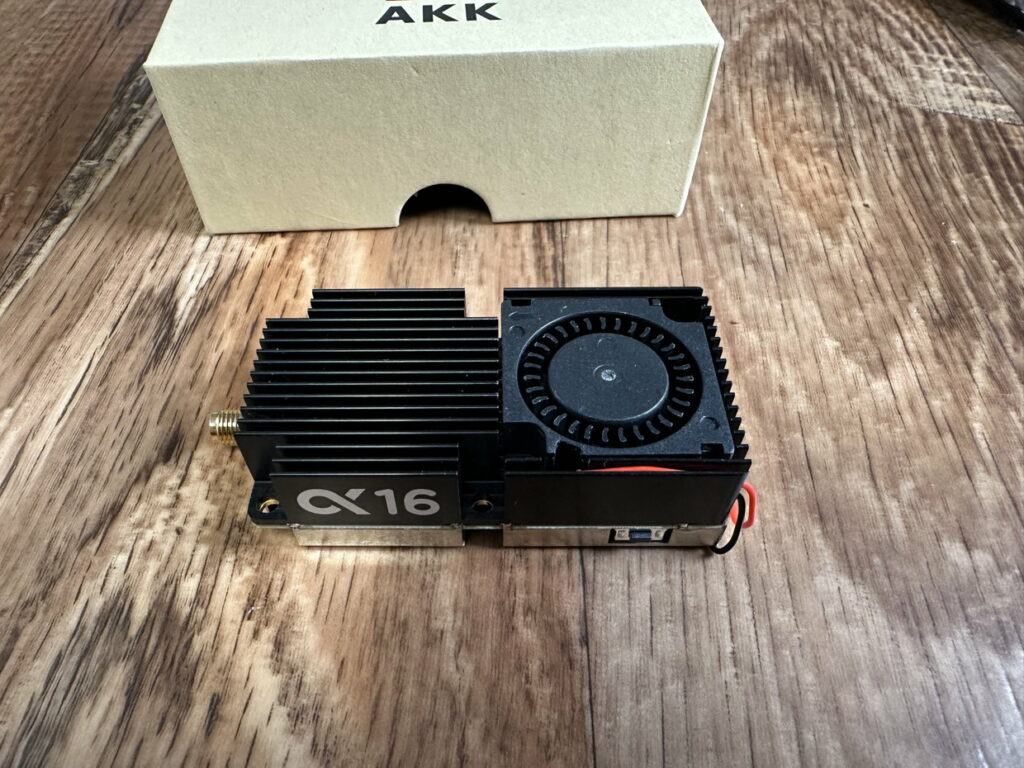

Auf der anderen Seite finden wir einen massiven, aber trotzdem schmal gehaltenen Kühlkörper mit einem darin versenkten Lüfter.
Seitlich ist dann noch der Taster um die Channel und Kanalwahl einzustellen. Diese kann jedoch auch über TBS smartaudio erfolgen.
Dazu kommt, dass der Alpha 16 von 4.9GHz bis 6Ghz seine Kanäle hat, in Summe macht dies dann 96 Kanäle zum einstellen!
Um die jedoch alle empfangen zu können, braucht man auch einen passenden Empfänger, den man auch von AKK erwerben kann.
Eingangsspannung kann der Alpha 16 von 19V bis 28V und zieht dann maximal 3A, aufpassen falls ein BEC verwendet wird.
Kameras an der Kabelpeitsche werden mit 5V maximal 500mA versorgt.
Auf die Waage bringt der Alpha 16 ohne Antennen dann 56gr.
AKK hat mit dem Alpha 16 wieder gezeigt, was im Analogbereich möglich ist! Der Alpha 16 ist in seiner Größe der Leistungsstärkste VTX den ich kenne.
Die Verarbeitung ist sehr gut und liefert einen sehr hochwertigen Eindruck.
AKK hat mir gleich noch 2 Antennen mitgeliefert.

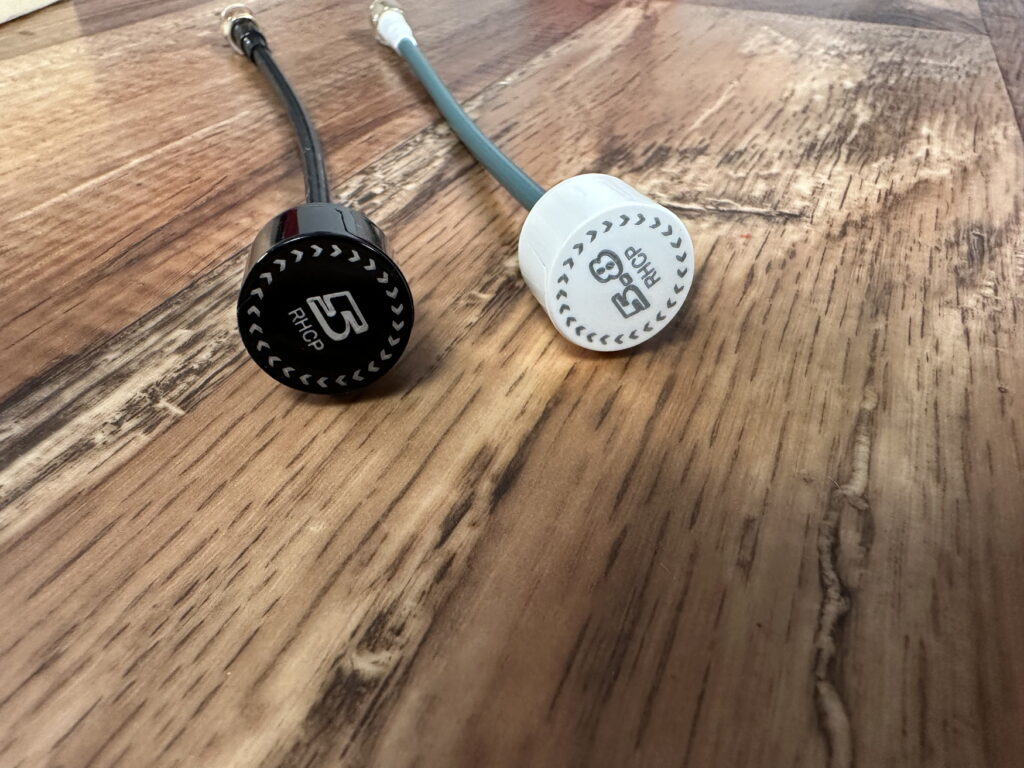

Die Antennen sind beide RHCP.
Weiß gibt uns den Hinweis, dass die Antenne für den unteren 5 GHz Bereich abgestimmt ist.
Schwarz ist dann für den oberen 5.8 GHz Bereich abgestimmt.
Je nachdem, was man für eine Frequenz nutzt, sollte man auch die passende Antenne verwenden. Beide mischen, halte ich für eine schlechte Idee.
Bei den „eckigen“ Antennen handelt es sich um die Diamond Version mit SMA Stecker und einer Kabellänge von 160mm. Angegeben wird die Antenne mit 6DBi.
Werden für extreme LongeRange emfpohlen.

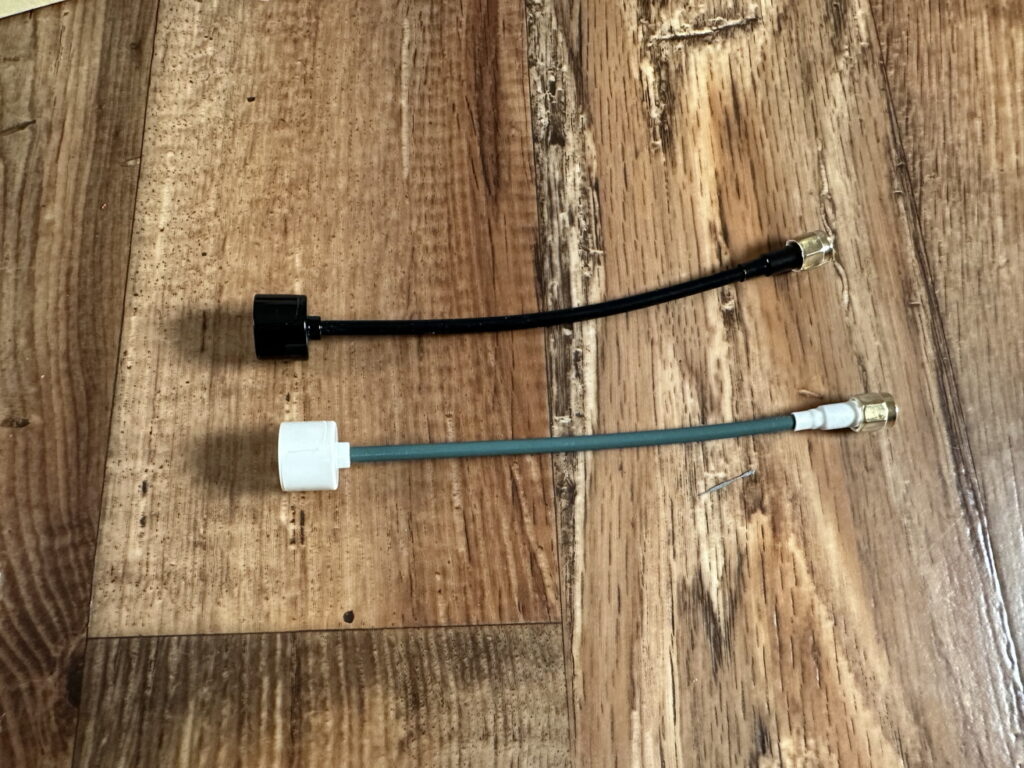

Dann gibt es von AKK auch noch die Tube Antennen.
Diese haben auch wieder einen SMA Anschluss und eine Kabellänge von 160mm.
Sind auch in 5 GHz und 5.8 GHz erhältlich.
Diese werden für den Standardgebrauch empfohlen und sind mit 4.5 DBi angegeben.

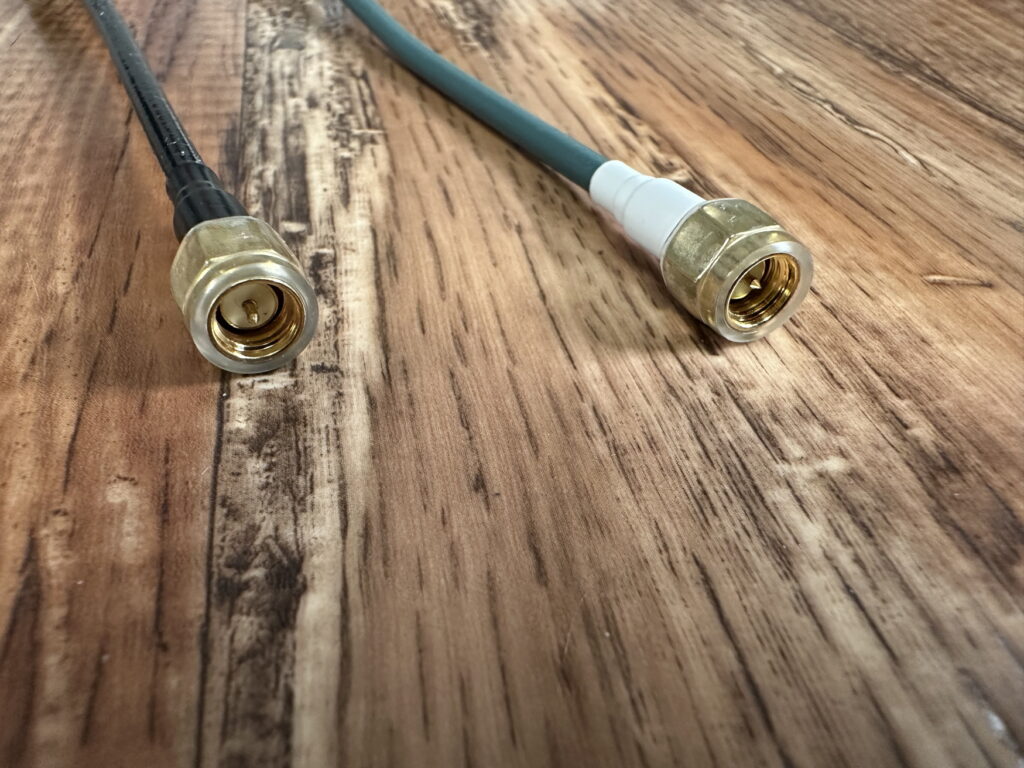

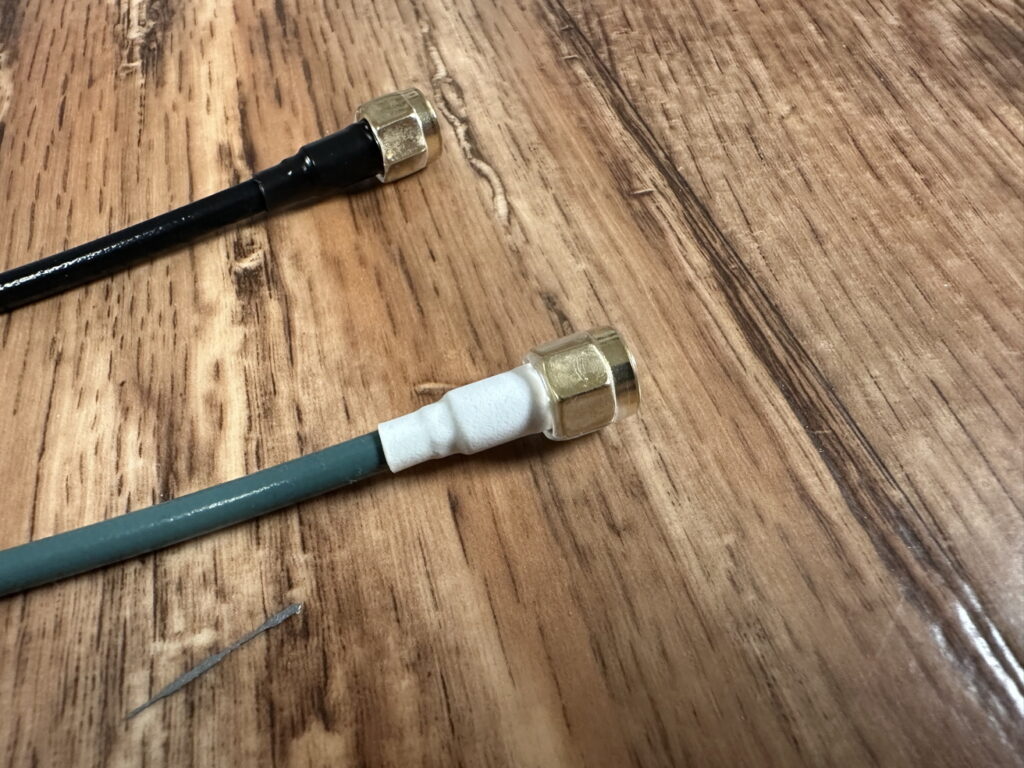

Bei Antennensorten ist top verarbeitet. Der SMA Stecker ist nochmal zusätzlich mit einem Schrumpfschlauch isoliert.
Die Antennen sind top verarbeitet und wenn Ihr eine Bestellung bei AKK macht, zieht die definitiv mit in die engere Auswahl.
Auch hat AKK noch viele sehr gute „kleinere“ Videosender, ein Blick auf die Homepage lohnt auf jeden Fall.

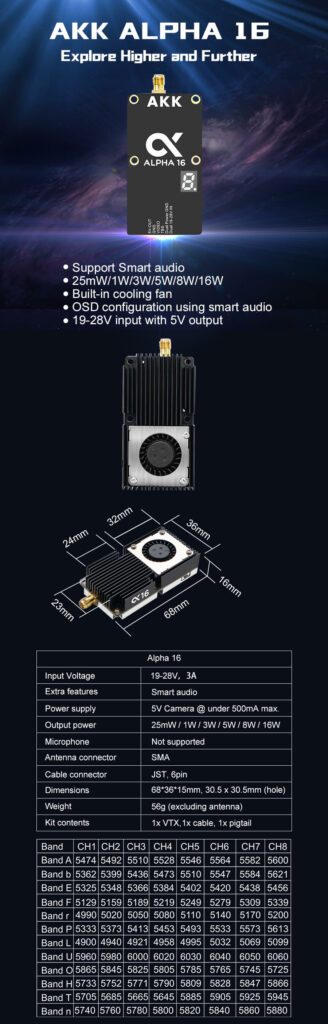

Hier nochmal die technischen Daten in der Zusammenfassung, dazu habe ich mir das Bild von der AKK Homepage geklaut:
