HGLRC Sector X5 Frame Kit
Den HGLRC Sector gibt es in einer X5 oder D5 Version.
Dabei ist der Sector D5 die deadcat Version, was bedeutet, dass man ein etwas anderes Framelayout hat. Hierbei werden die Arme etwas verkürzt und nach hinten gezogen, damit man keine Propeller im FPV Bild hat.
Beim HGLRC Sector X5* handelt es sich um einen true X Frame, was bedeutet, dass der Schwerpunkt in der Mitte vom Frame ist und alle Motoren den gleichen Abstand haben.
Mir persönlich mag die true X Frames lieber, da mir das Flugverhalten besser gefällt, darum habe ich mich auch für den HGLRC Sector X5* Frame entschieden.
Hier der Unterschied, bildlich dargestellt.
Geliefert wird das Frame Kit, wie gewohnt von HGLRC in einem schwarzen Karton.
Im inneren ist alles ordentlich mit Luftpolsterfolie eingepackt.

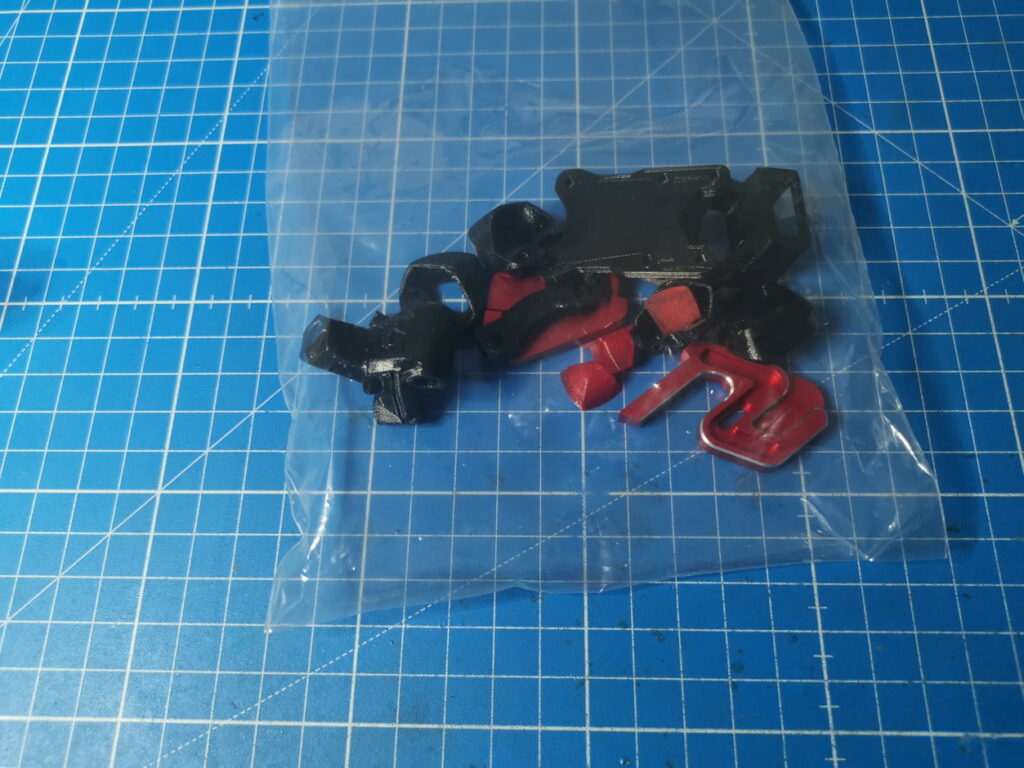

In der kleinen Tüte finden wir dann die Druckteile, so wie den markanten FPV Kameramount aus einem gefrästen Aluminiumstück, der noch rot eloxiert ist.
An Druckteilen sind vorhanden, GPS Mount, Actioncam Mount, VTX Antenne mit integrierten mount für eine TBS Immoratel T Antenne oder reguläre Kabelpeitschen, Frontbumber für die Bottonplate und 4x Armschützer mit Landebein.
Die Druckteile sind in guter Qualität und man hat beim Konstruieren auch mitgedacht.
Die Armschützer sind zweiteilig und können mit oder ohne Landebein verwendet werden.

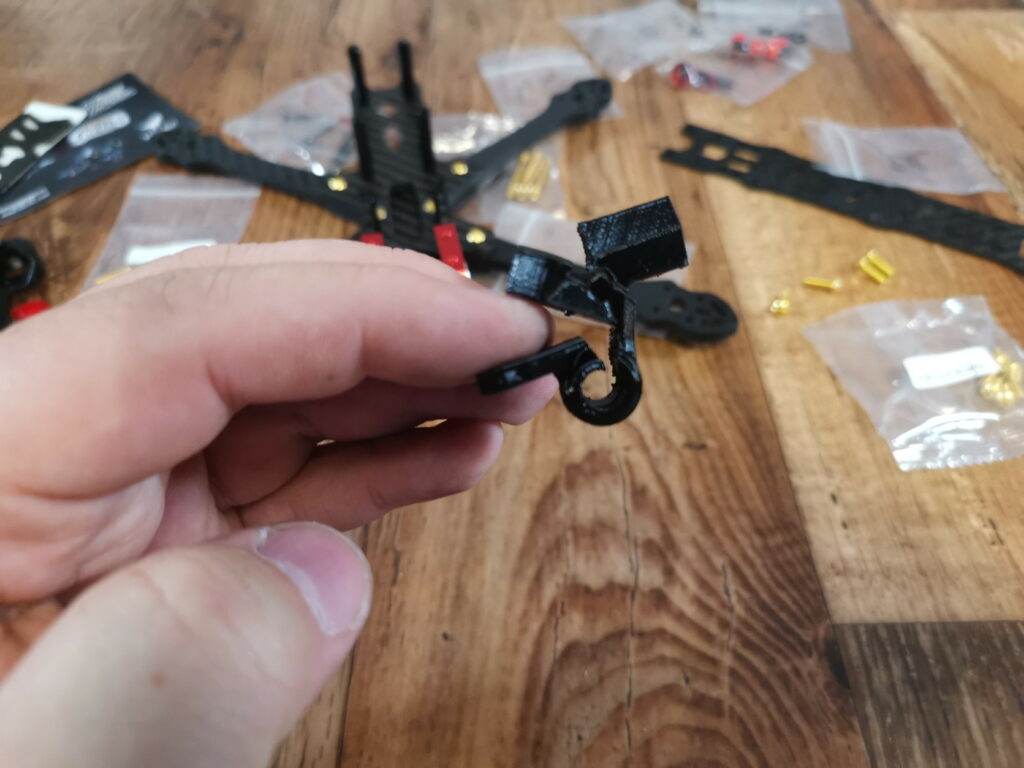

Der Mount für die TBS Immortal T* lässt sich aufklappen, dadurch kann die Antenne problemlos eingesetzt werden. Hatte da schon schlechtere Mount, bei denen man die TBS Immortal T fast um 180º biegen musste, damit man diese in den Mount gebracht hat.

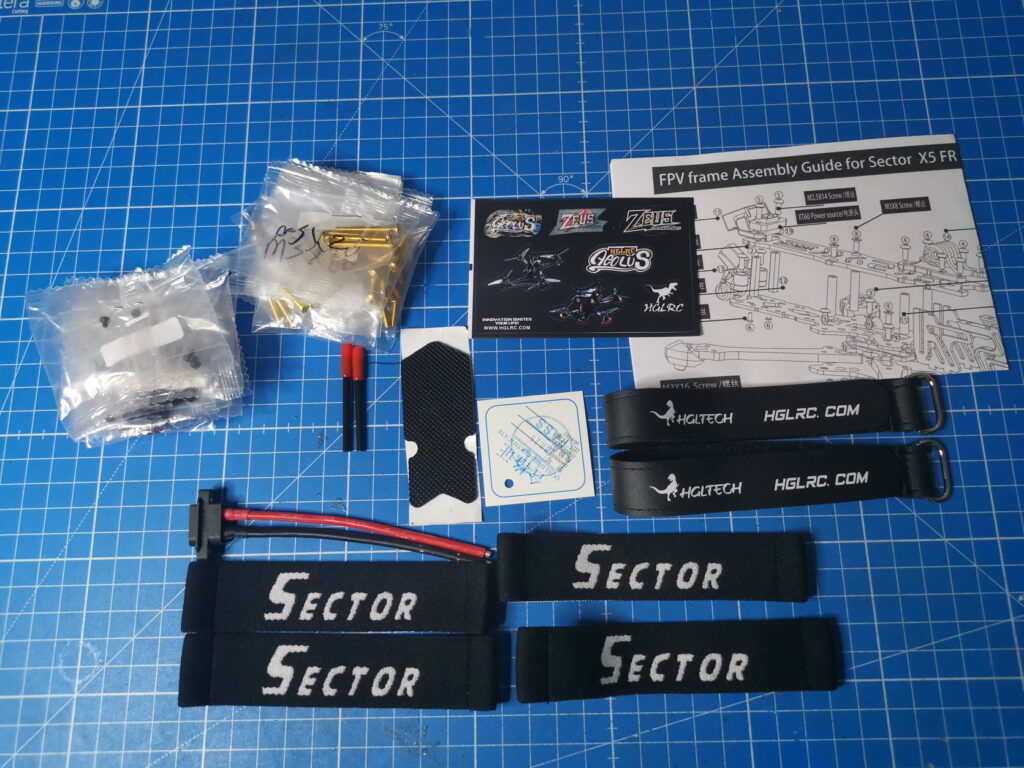

In der größeren Tüte finden wir dann alle Schrauben und Muttern gut beschriftet in einzelnen Tüten vor.
2 Antennenröhrchen,
4x Schmutzschutz für den Frame,
2x HGLRC Lipostrap,
1x Lipopad,
Kontrollkarte,
Stickerset,
Kurzanleitung und einen XT60 Stecker von Amass mit AWG 14 Kabel, der am Rahmen direkt verschraubt wird.

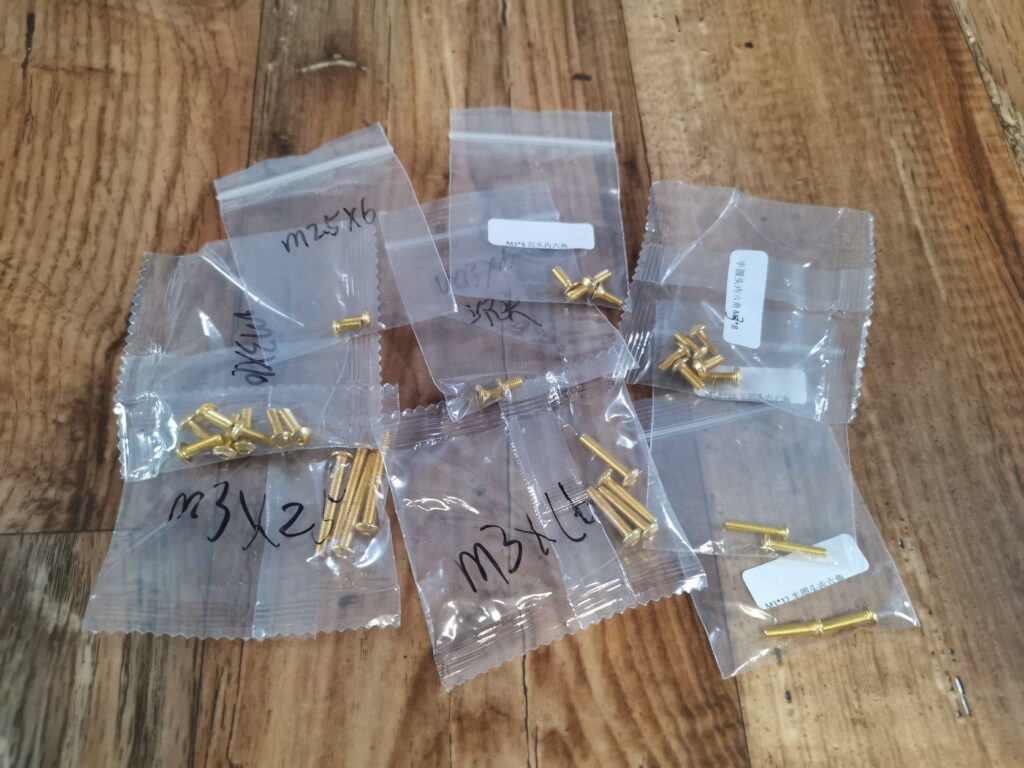

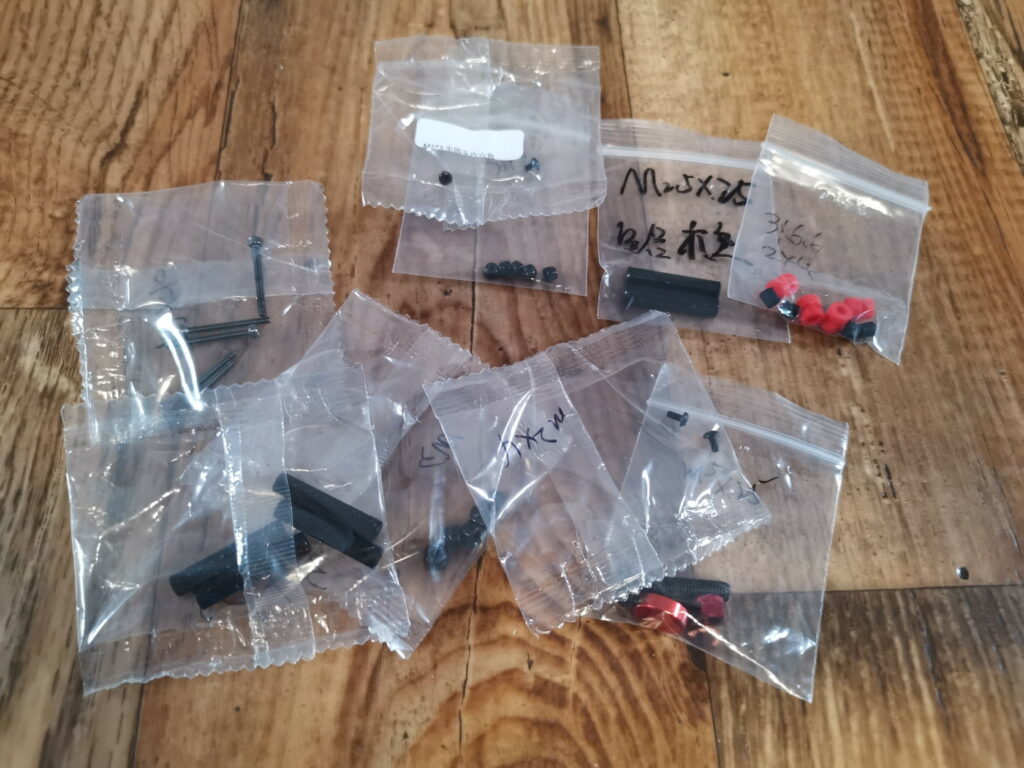

Alle Schrauben sind einzeln verpackt und gut beschriftet.

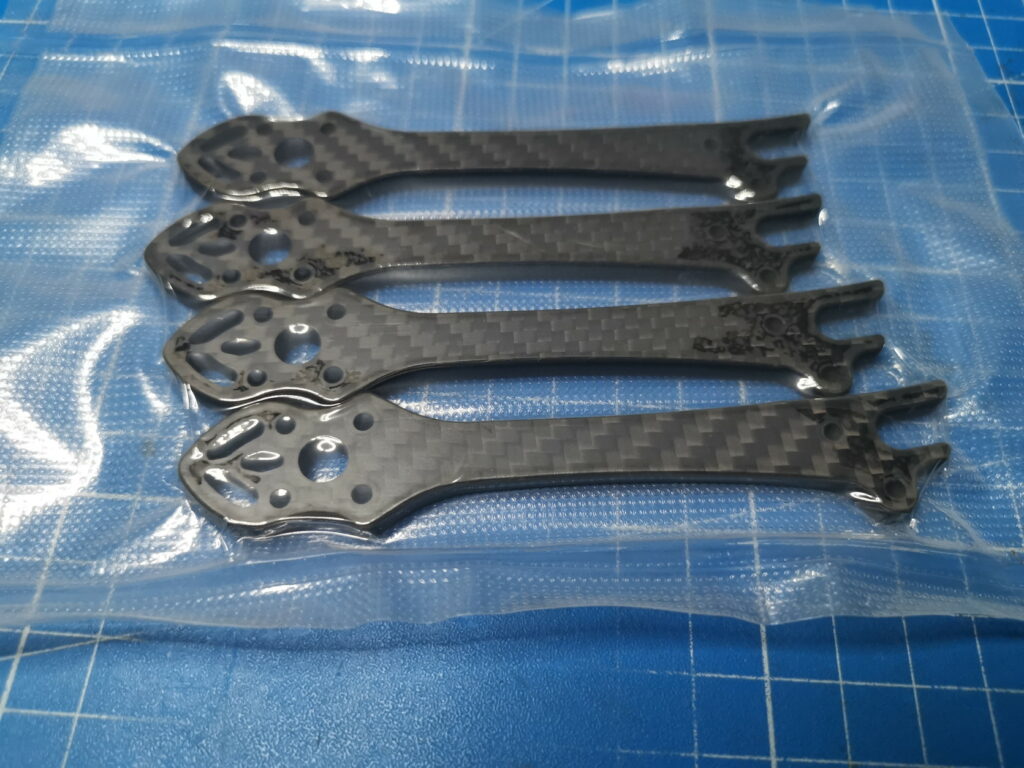

Unter den beiden Tüten kommen dann die Carbonteile des HGLRC Sector X5 zum Vorschein.
Diese sind fest eingeschweißt, dadurch wird verhindert, dass das Carbon beim Transport verkratzt wird.
In der Kurzanleitung werden alle Bauteile nochmal detailliert aufgelistet.
Die Skizze für den Aufbau ist sehr gut und übersichtlich dargestellt.
Zu guter Letzt noch das Stickerset.
Mit verschiedenen Zeus, Aeolus und HGLRC’s Logos.
Soviel mal zum Packungsinhalt.

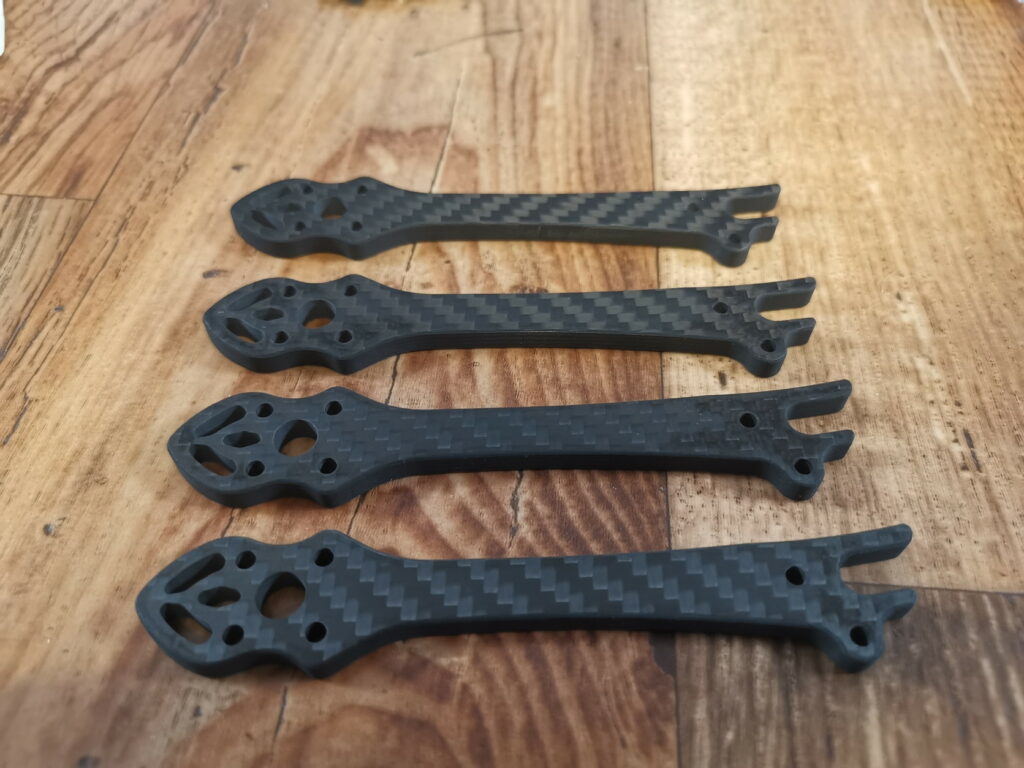

Für den Aufbau habe ich mir erstmal alle Frameteile zurechtgelegt.

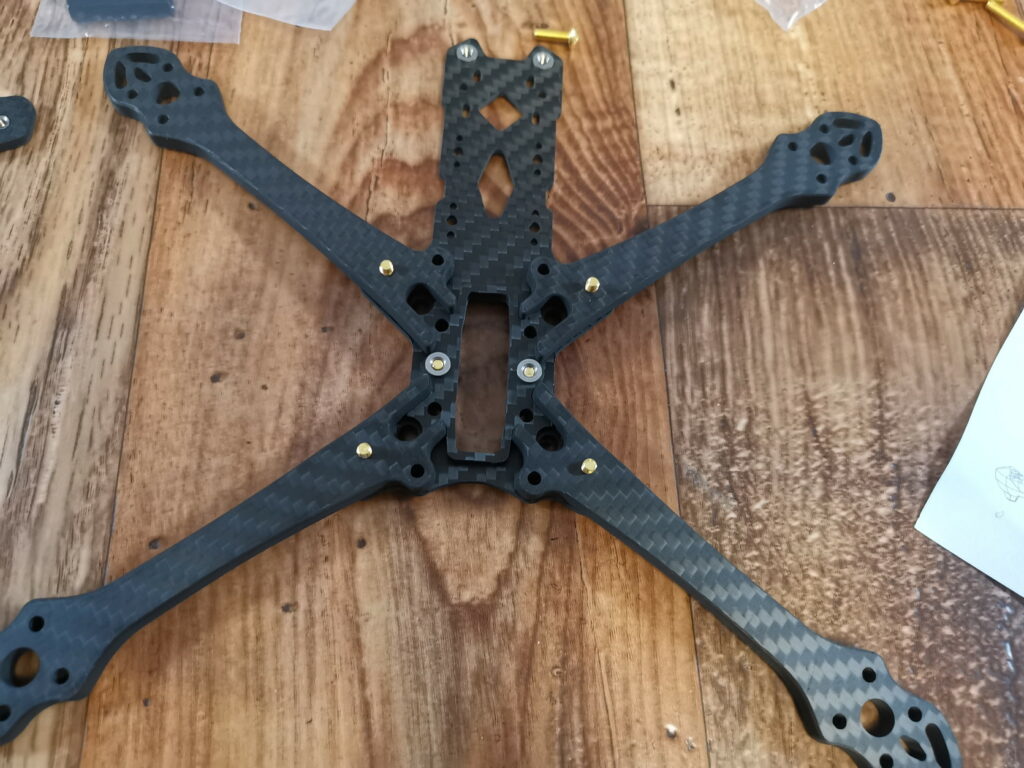

Als Erstes habe ich die obere Bottonplate mit der Führung für die Arme verschraubt und die Arme daran ausgerichtet

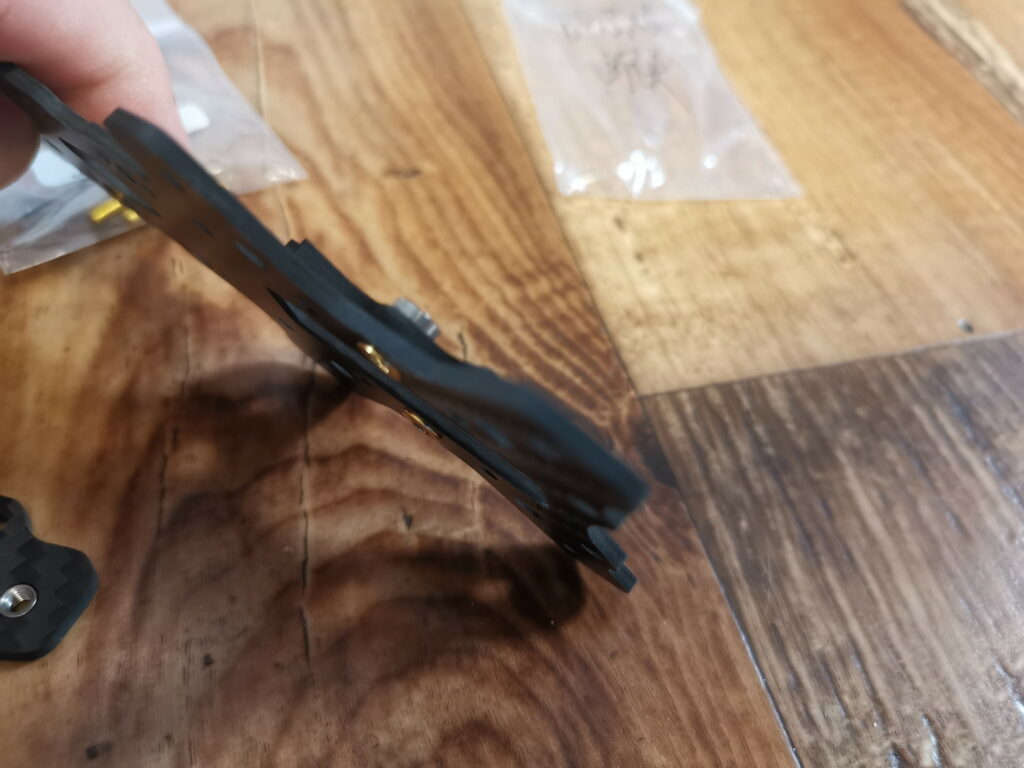

Die Einpressmuttern zeigen nach unten (auf dem rechten Bild, liegt der Frame kopfüber da)

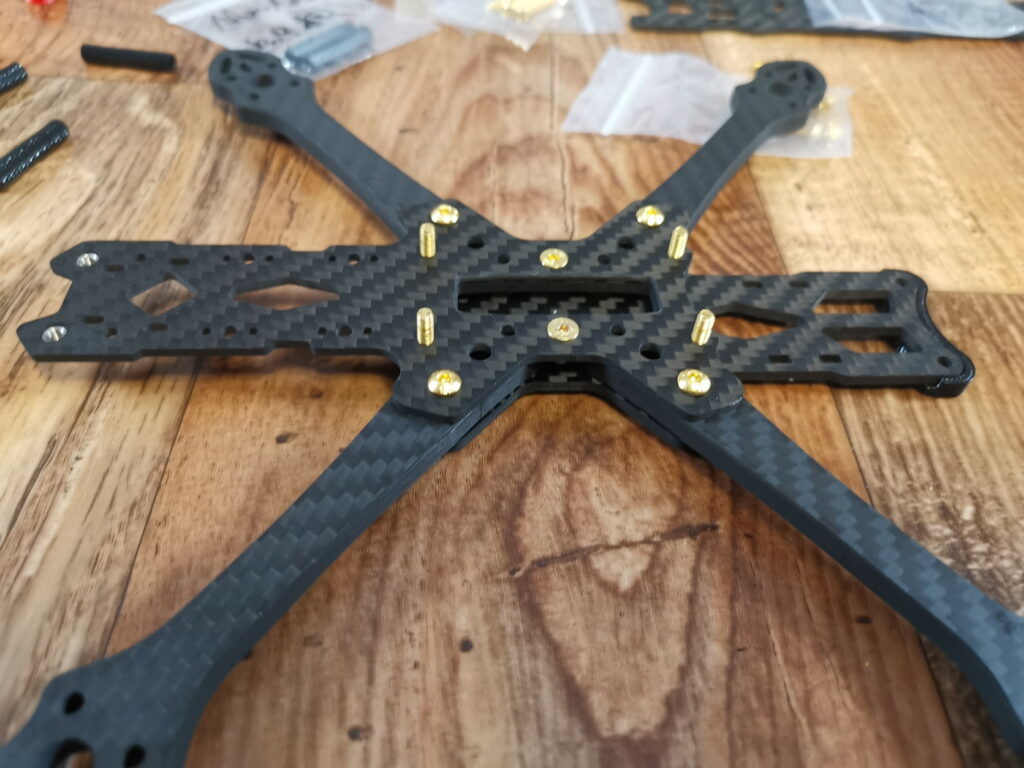

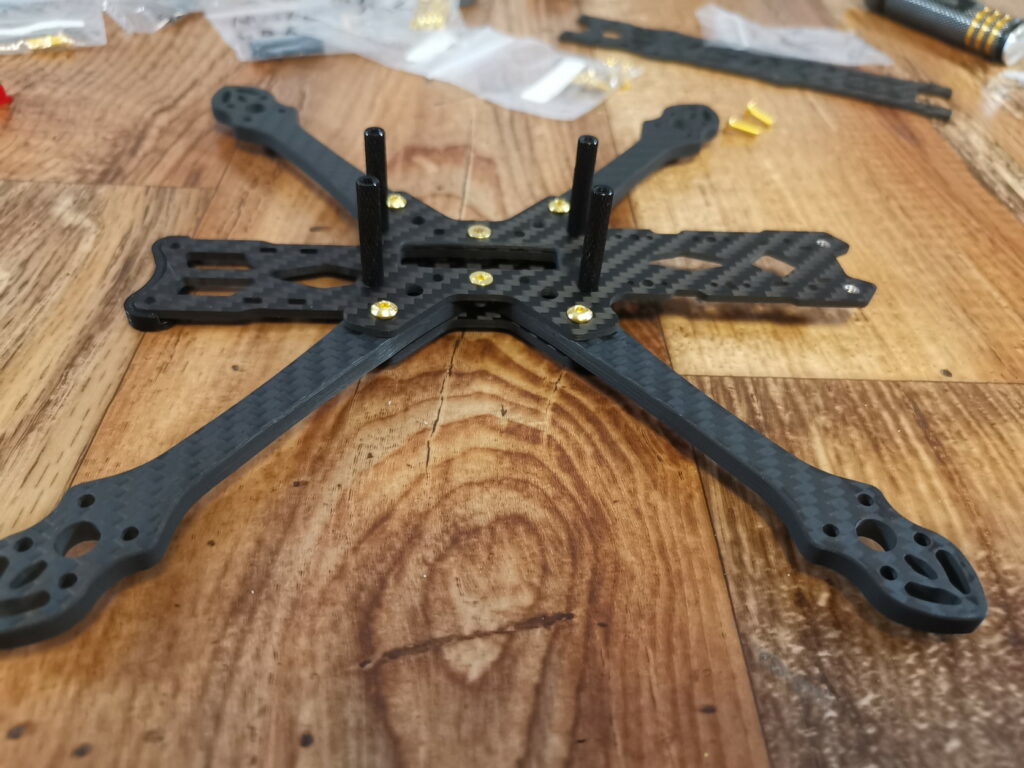

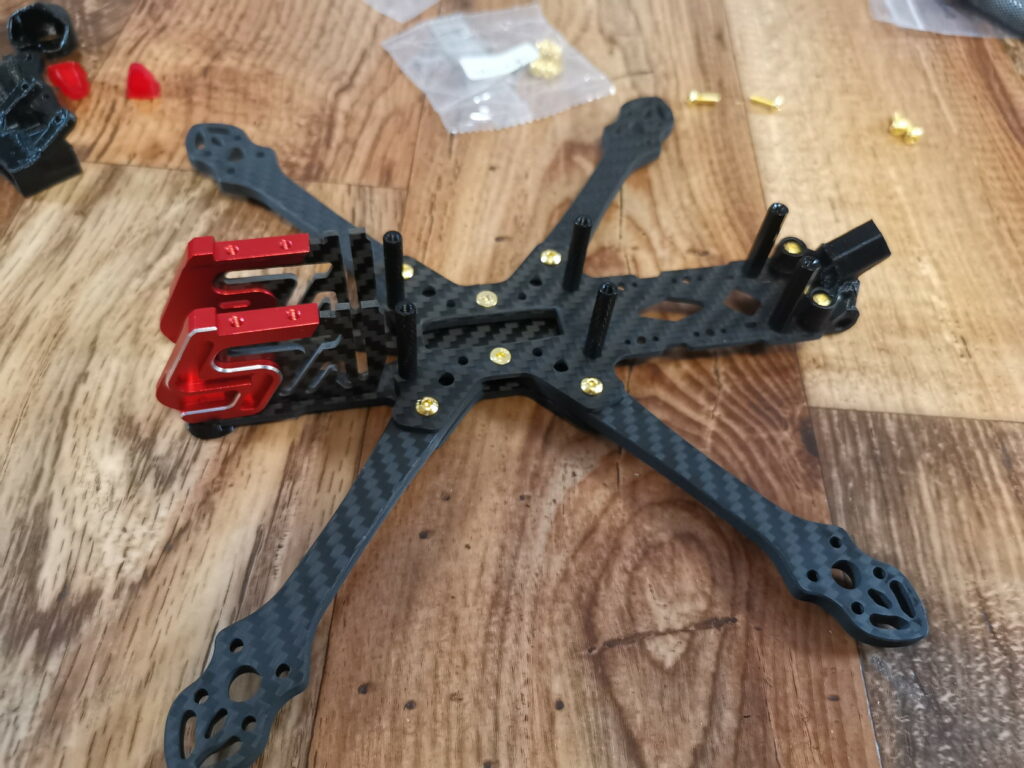

Danach wird die untere Bottonplate aufgesetzt und mit den Standoffs fixiert.

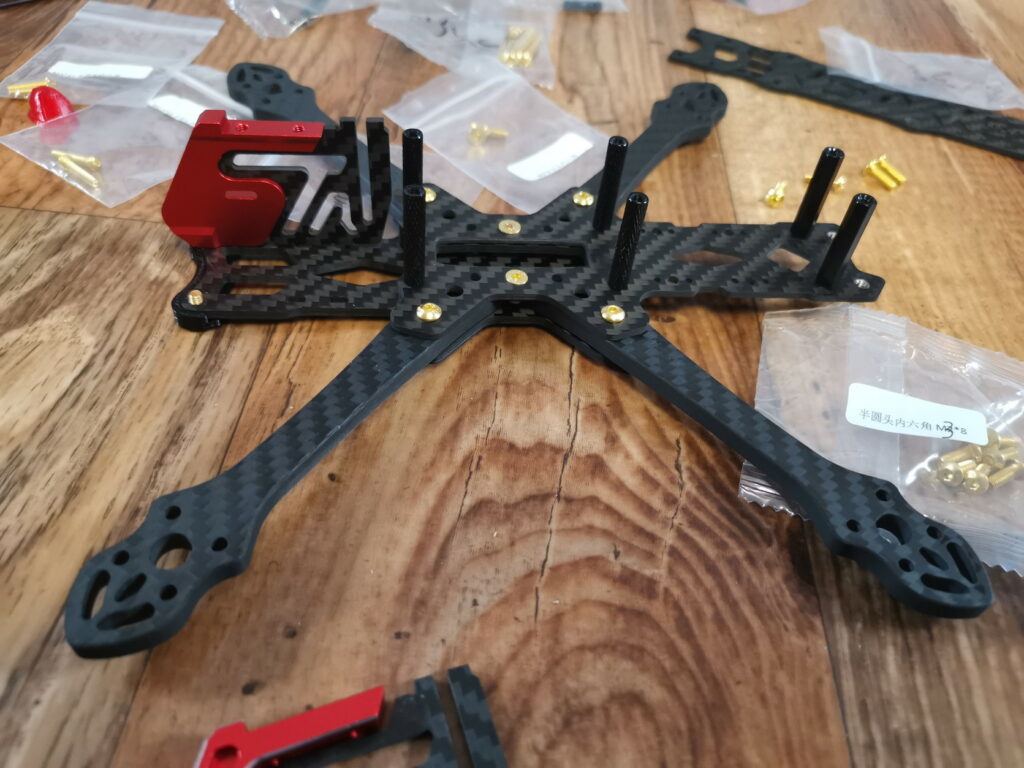

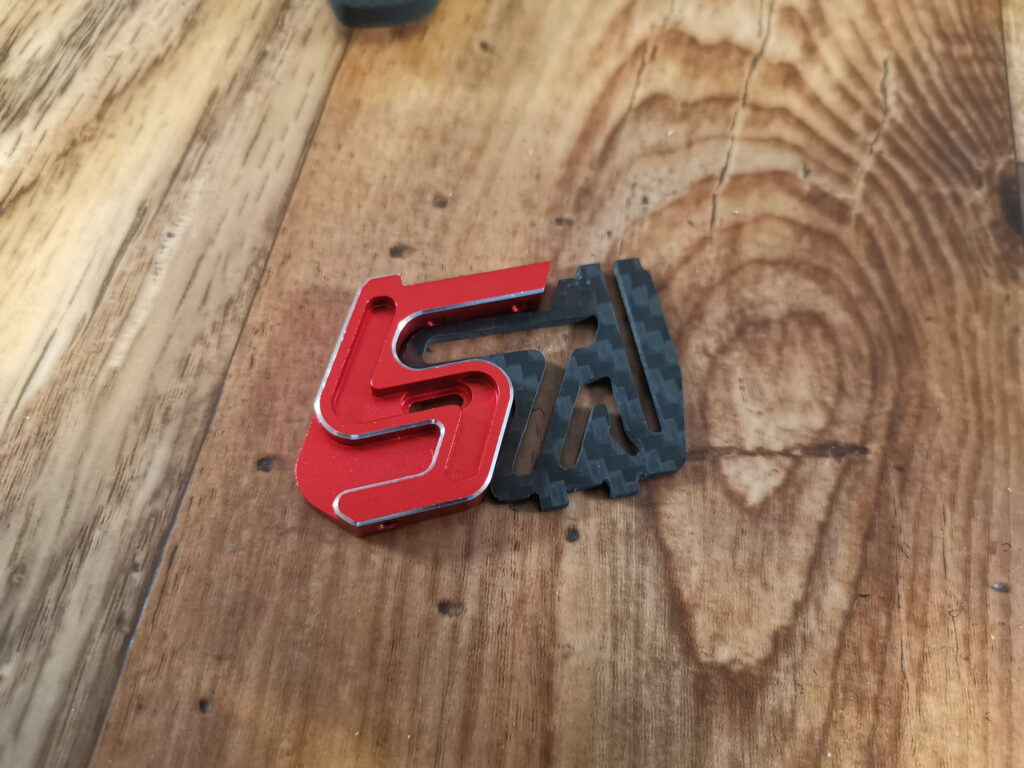

Beim Einsetzen des FPV Kameramounts muss man drauf achten, dass das Carbonseitenteil, gleich mit verschraubt wird. Dies dienst als zusätzliche Stütze, und kann nachträglich nicht montiert werden.
Achtung, die Standoffs im Heck sind 6-eckig und haben ein M2 Gewinde!
Jetzt kann man noch im Heck, den Mount für VTX und TBS Crossfire Antenne verschrauben.
Dies ist hier auch sehr schön gelöst. Da der Mount alleinstehen auf der Bottomplate verschraubt wird, dadurch kann er auch nachträglich ohne viel Aufwand montiert werden oder ganz schnell eine defekte Antenne gewechselt werden.
Auch sieht man hier sehr schön in der Mitte des Frames, eine Aussparung, wo sich wunderbar ein Elko unterbringen lässt.
Der FC Mount/ESC Mount mit M3 30,5mm x 30,5mm und M2 20mm x 20mm, kann man auf diesem Bild aus sehr gut erkennen.

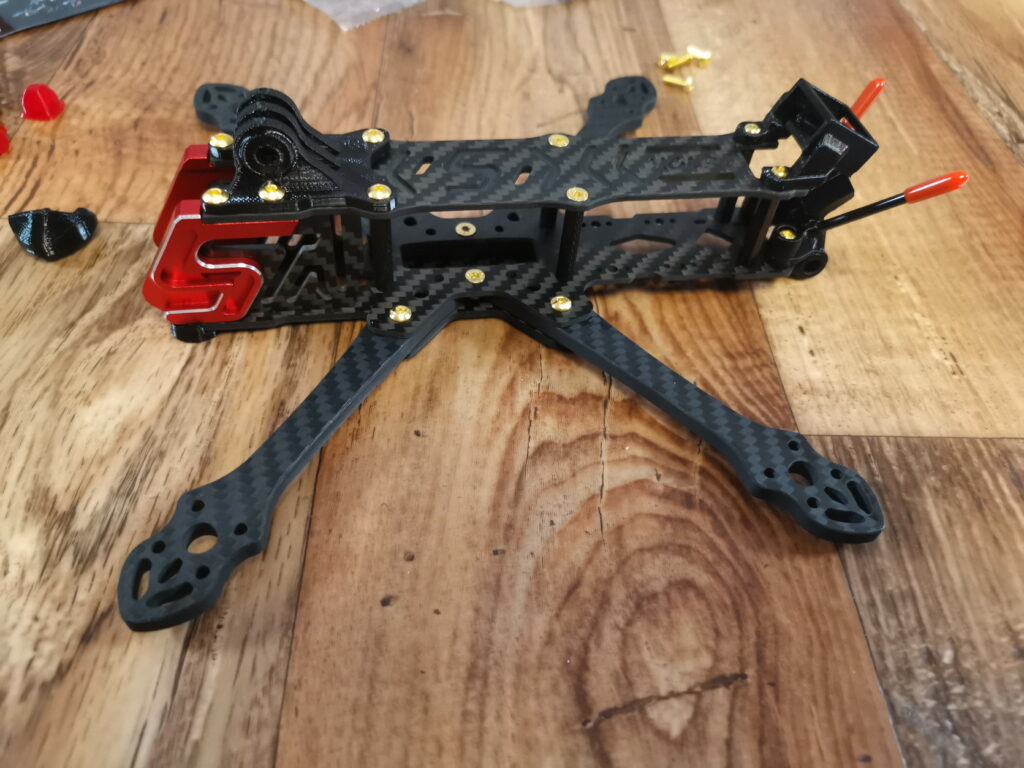

Dann noch die Topplate drauf und das Ganze hat schon mal die Umrisse eines Freestyler Frame.

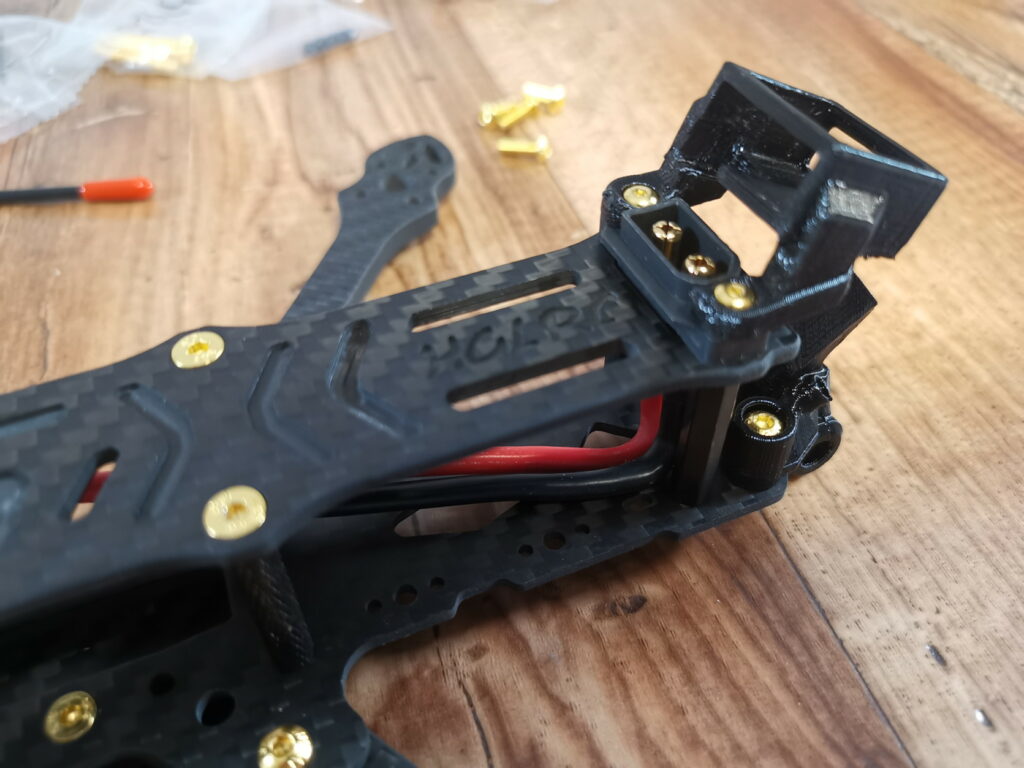

Dann kann, mit den langen M2 Schrauben, der XT60 und GPS Halter montiert werden.
Falls Ihre das Heck hinten clean haben wollt, brauch Ihr kürzere M2 Schrauben, da die untere und obere Schraube sonst zusammen stoßen.

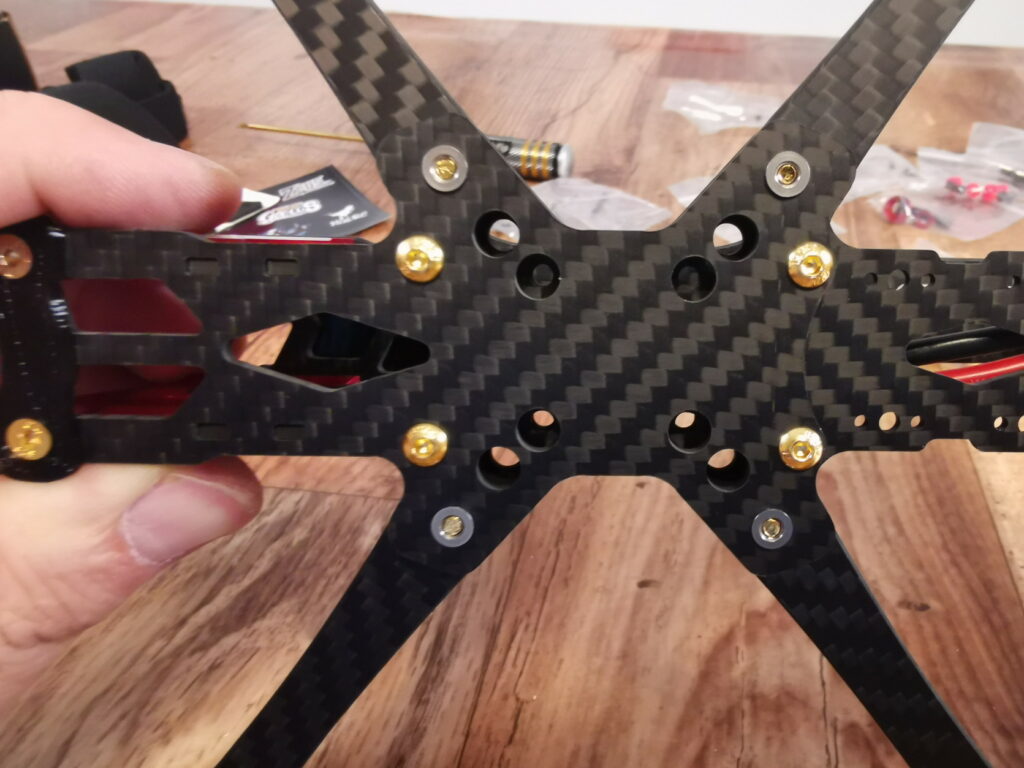

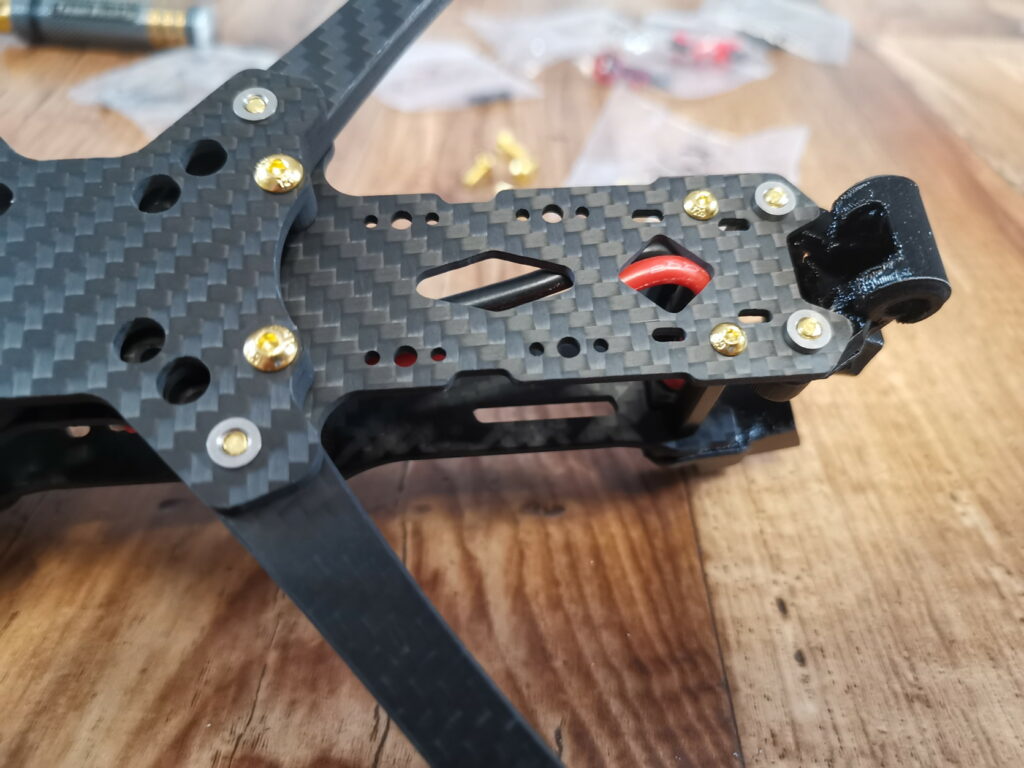

Ebenfalls gut zu erkennen, die Senkkopfschrauben im Akkubereich.

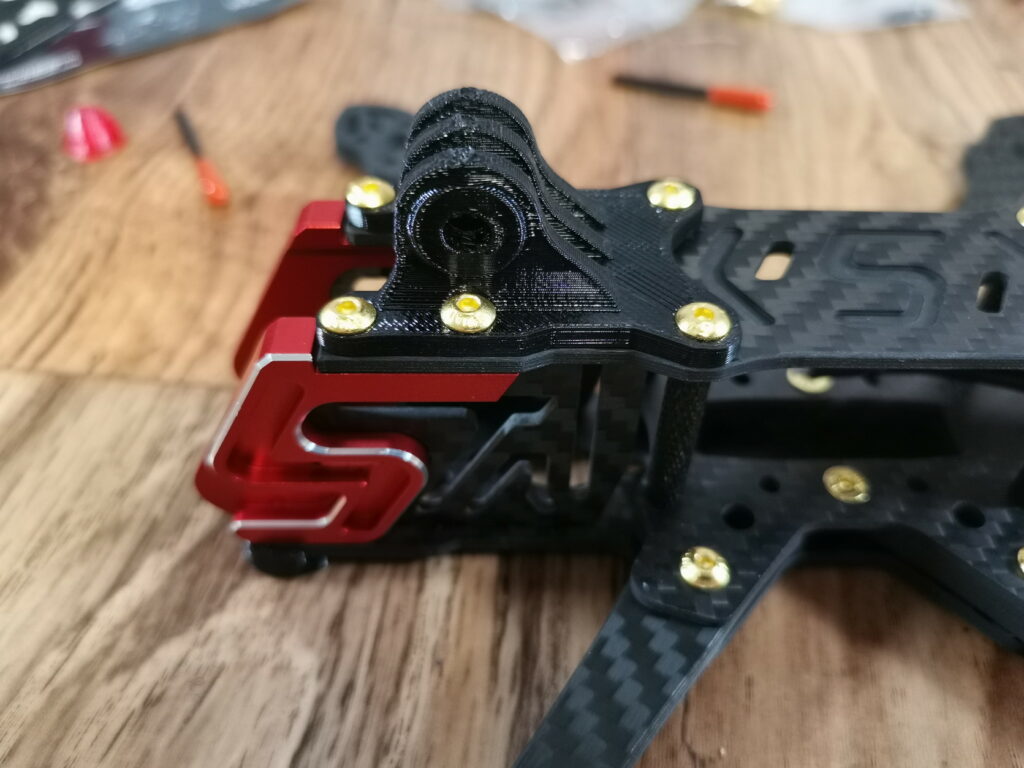

Dann kann man das Druckteil für die Actioncam aufschrauben und hier hat sich HGLRC richtig was einfallen lassen. Dieser Mount, wird mit 6 Schrauben befestigt. Genau am Hebelpunkt wird diesmal der Mount mit einer zusätzlichen Schraube gesichert.
So macht das Ganze auch Sinn, die meisten Mounten klaffen hier nach einer Zeit. Hier wird dem mit einfachen Mitteln entgegengewirkt.
Jetzt wäre auch ein günstiger Zeitpunkt, das Lipopad anzubringen (falls man dies verwenden will).
Wie bereits im Video erwähnt, werde ich den Copter als 6S aufbauen und darum wieder Klettverschluss verwenden.

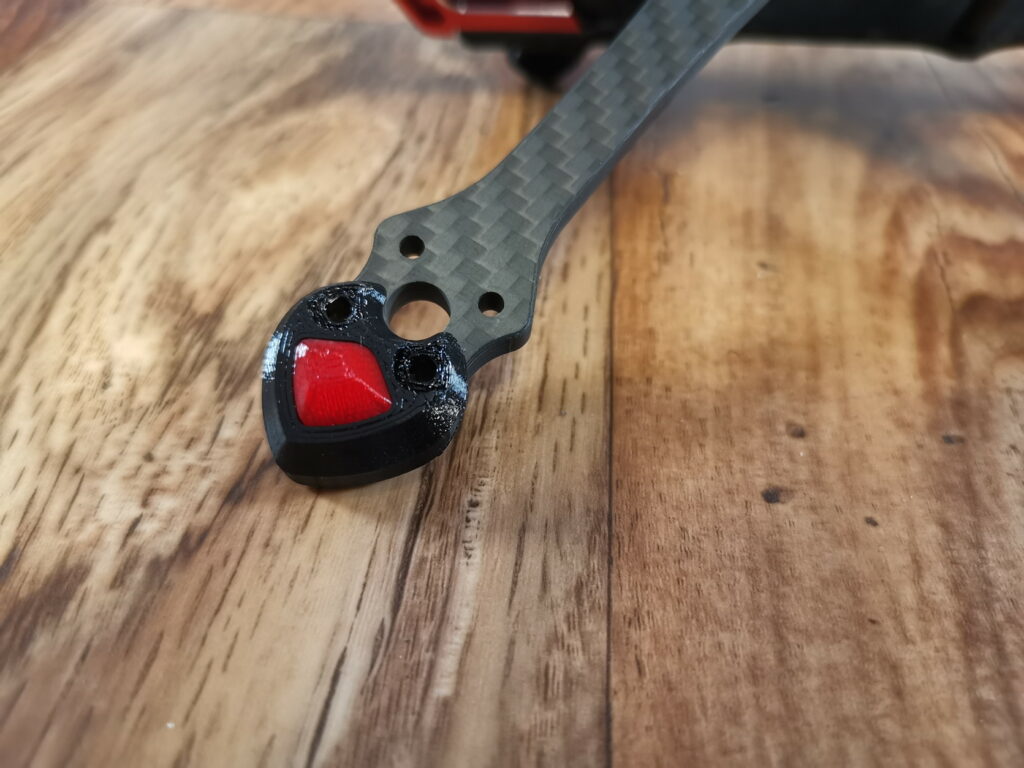

Auch sehr schön und detailreich ist der Armschutz mit integrierten Landebein gelöst.
Natürlich muss man den nicht verbauen, so wie alle anderen Druckteile….
Die hintere Bottomplate bietet auch ein paar Überraschungen.
Hier hat man mehrere Möglichkeiten 20mm x 20mm Hardware zu verbauen, dabei hat man die Wahl zwischen M2 und M3 Schrauben.
Langlöcher etwas mit einem Kabelbinder zu fixieren sind auch vorhanden.
Dadurch, dass die Arme von den FC-Schrauben entkoppelt sind, lässt ein Arm über 2 Schrauben ganz schnell wechseln.

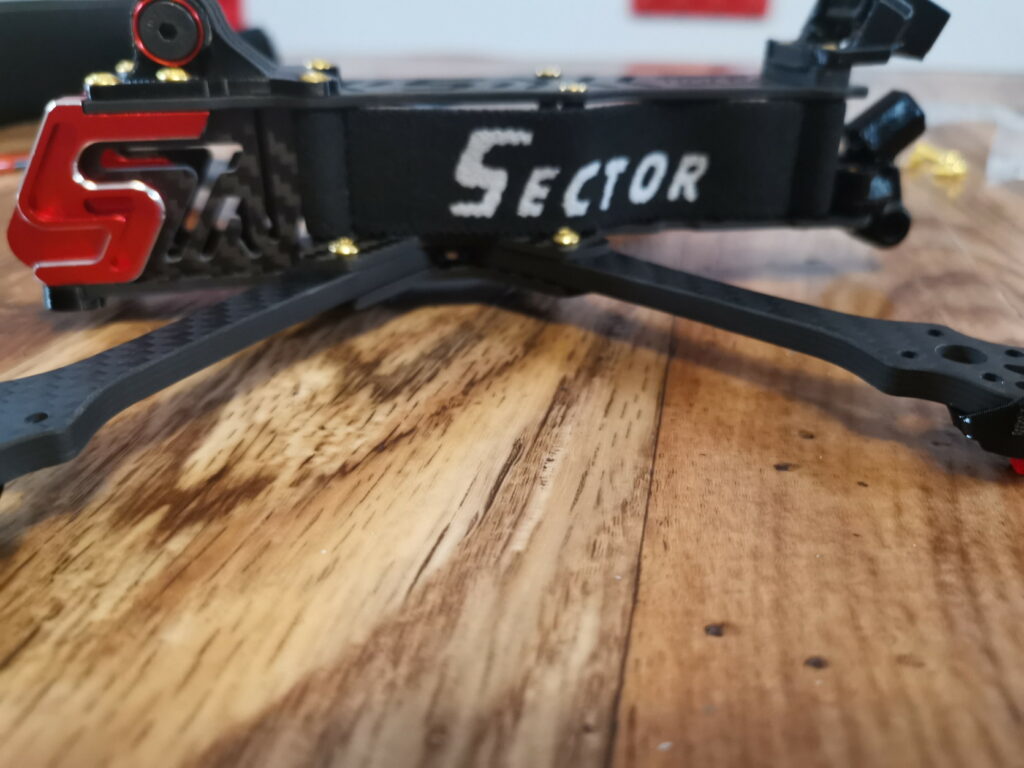

Wer viel in verschmutzten Gegenden unterwegs ist, hat hier noch die Möglichkeit, den mitgelieferten Schutz anzubringen.
Dieser wird nur über 2 Standoffs gezogen. Fall der Rahmen bereits zusammen gebaut ist, reicht es, einen Standoff nach dem anderen von oben und unten zu lösen und dann den Standoff kurz herauszuziehen.
Für den Actioncam Mount gibt es diesmal eine vernünftige Schraubenlösung.
Persönlich gefällt mir dies um einiges besser, als die klobige GoPro Schraube.
HGLRC hat mit dem Sector X5 nochmal richtig nachgelegt, im Gegensatz zum Vorgänger.
Der ganze Body ist um einiges schmäler geworden und um einiges robuster. Der Frame ist mit den 5mm Armen bocksteif, so wie es sich für einen guten Freestyle Rahmen gehört.
HGLRC hat sich hier wieder viel einfallen lassen und kann definitiv in der oberen Liga mitspielen.
Seine Rund 66 Euro was der Frame bei N-Factory* kostet, ist er mit Sicherheit jeden Cent wert.
Den HGLRC Sector X5/D5* gibt es auch fertig aufgebaut als PNP Version in analog oder digital.
Hier noch die technischen Details des Frames:
Features:
*Replaceable arms for quick disassembly without taking apart the whole frame
*A fixed power outlet for convenience and protecting your power cable from cutting by propellers
*Dust-proof straps covering both sides to better protect your rig and keep them clean
*CNC aluminum side plates combined with 3D printed parts to make your drone look dope!
Brand name :HGLRC
Model :Sector X5 Freestyle Frame
Material :3K Carbon Fiber
Type:5-inch
Wheelbase:210 mm
Size:199 * 178 mm
Top plate: 2.5 mm
Middle plate: 2 mm
Bottom plate: 2.5 mm
Top and middle plate space :25mm
FC mounting hole :30.5mmx30.5mm/20x20mm M3
Camera mount :19 x 19mm
Motor mounting hole :M3X16
Weight:120g
Es gibt auch ein unboxing auf Youtube dazu:
