SpeedyBee Stack V2 – FC F7 mit 45A ESC und WiFi
AUCHTUNG:
Bei den Speedybee ESC Versionen 2.0 und 2.1 können Probleme mit Bidirektionalen Filtern auftreten, wenn BLHeli 32.8 oder kleiner verwendet wird.
Mit dem Speedybee Stack F7 V2* erhält man einen Stack, der sich fast komplette ohne Computer konfigurieren lässt.
Er wird vollkommen von der Speedybee App über WiFI/Bluetooth unterstützt.
Weil die WiFi/Bluetooth Verbindung direkt über Den F7 angesteuert wird, ohne einen UART zu verwenden, sind Firmwareupdates über die App möglich. Weil nach dem Update die Konfiguration über die UART wegfällt, wird der FC sofort danach wieder in der Speedybee App erkannt.
Sogar Blackbox Logging ist damit möglich.
Nur für BLHeli32 braucht es dann einen Computer, weil die Speedybee App nur BLHeli-S unterstützt.

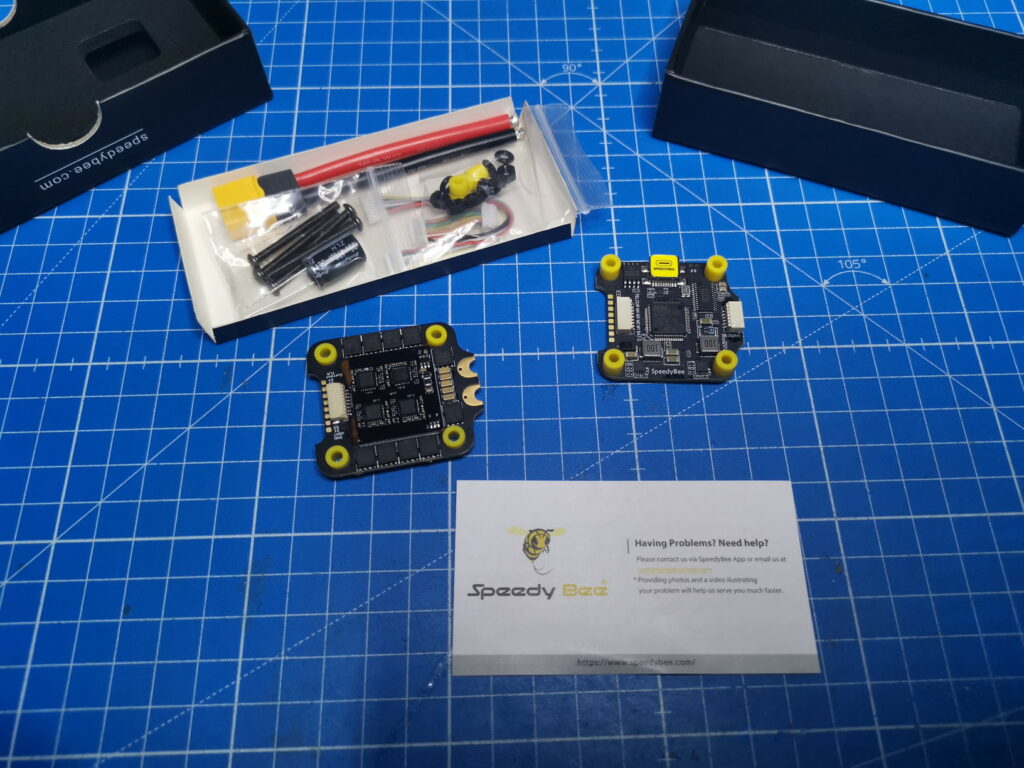

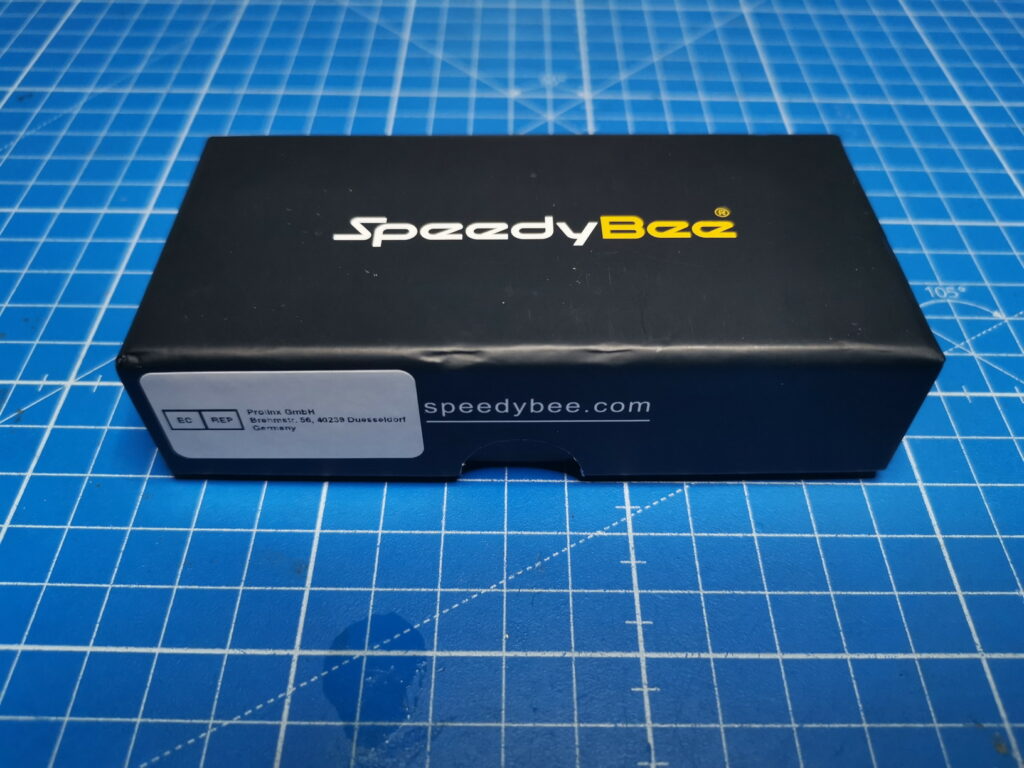

Geliefert wird das ganze gut verpackt in einem robusten schwarzen Pappkarton.

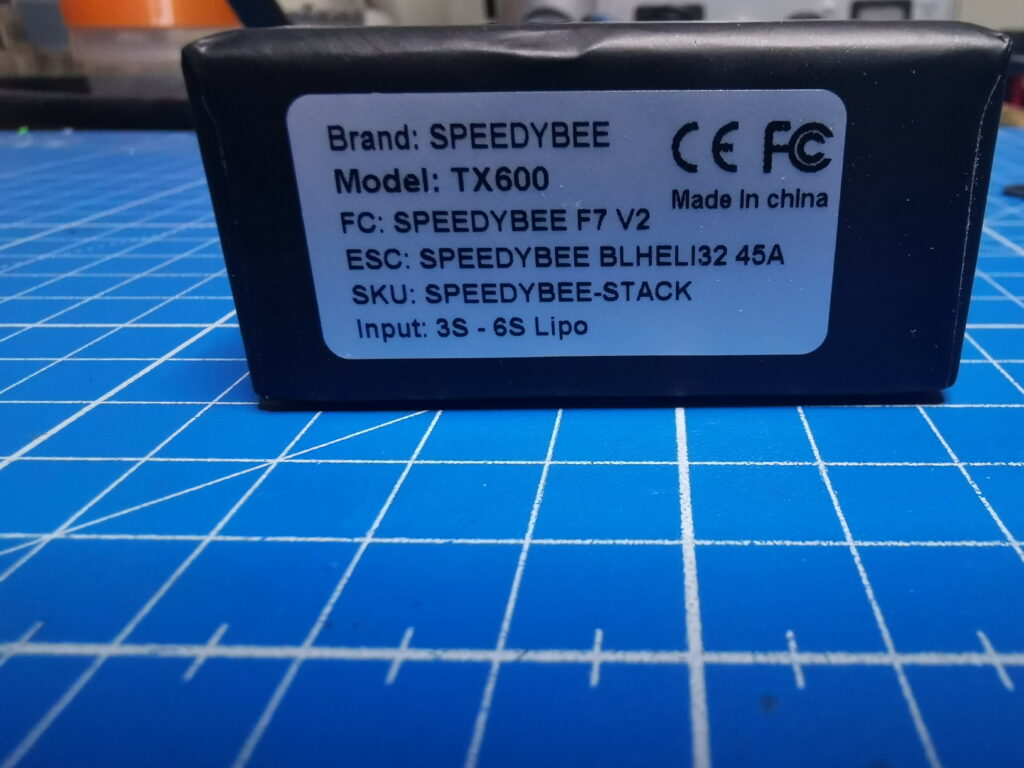

An dem Aufkleber an der Seite lässt sich der Inhalt erkennen
CE und FCC Zeichen finden wir auch vor, somit ist schon mal alles so weit Regelkonform.

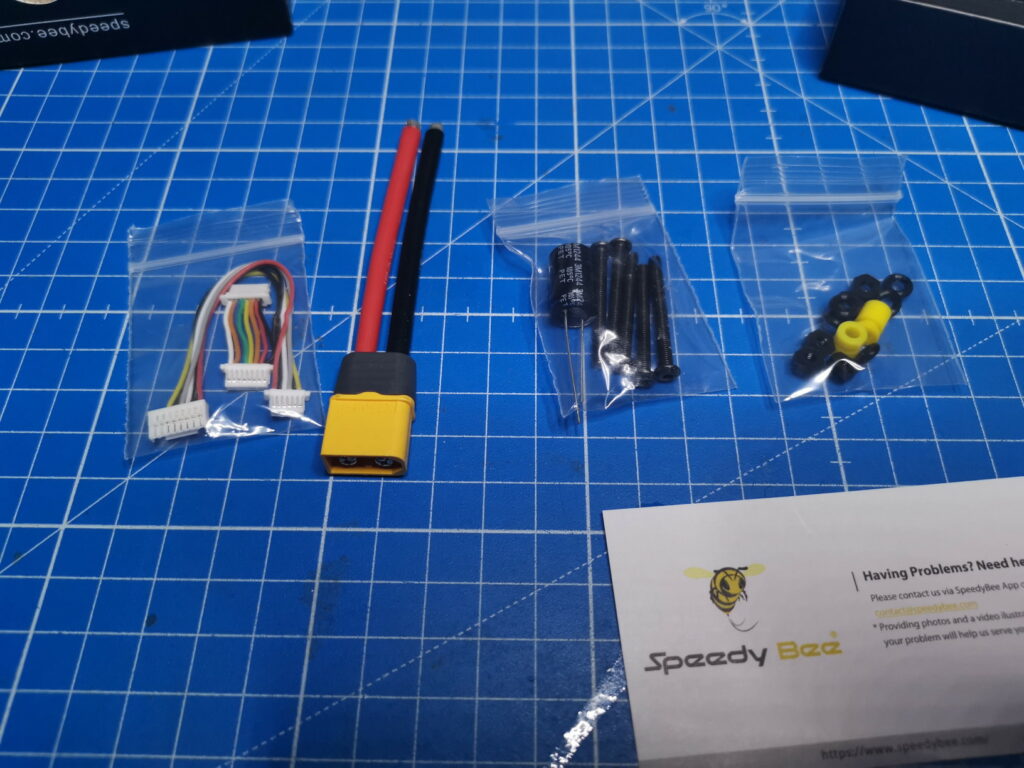

Im inneren finden wir dann FC & ESC so wie:
1x 470µF 35V Elko
1x XT60 mit Kabel
1x JST 8 PIN
1x JST 6 PIN (für DJI)
5x M3 30 mm
5x M3 Nylon Muttern
5x Silkon Oringe
5x jeweile kurze und lange Vibrationsdämpfer
Sehr lobenswert, dass bei den Schrauben und Kleinteilen, jeweils eins auf Ersatz mit dabei ist

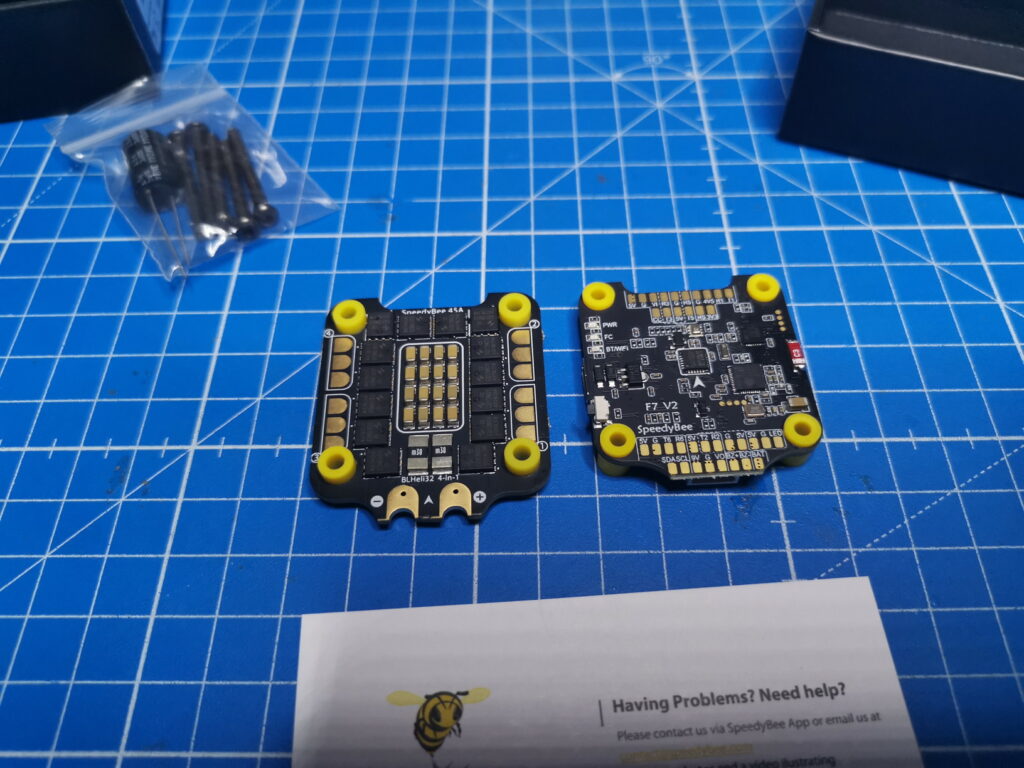

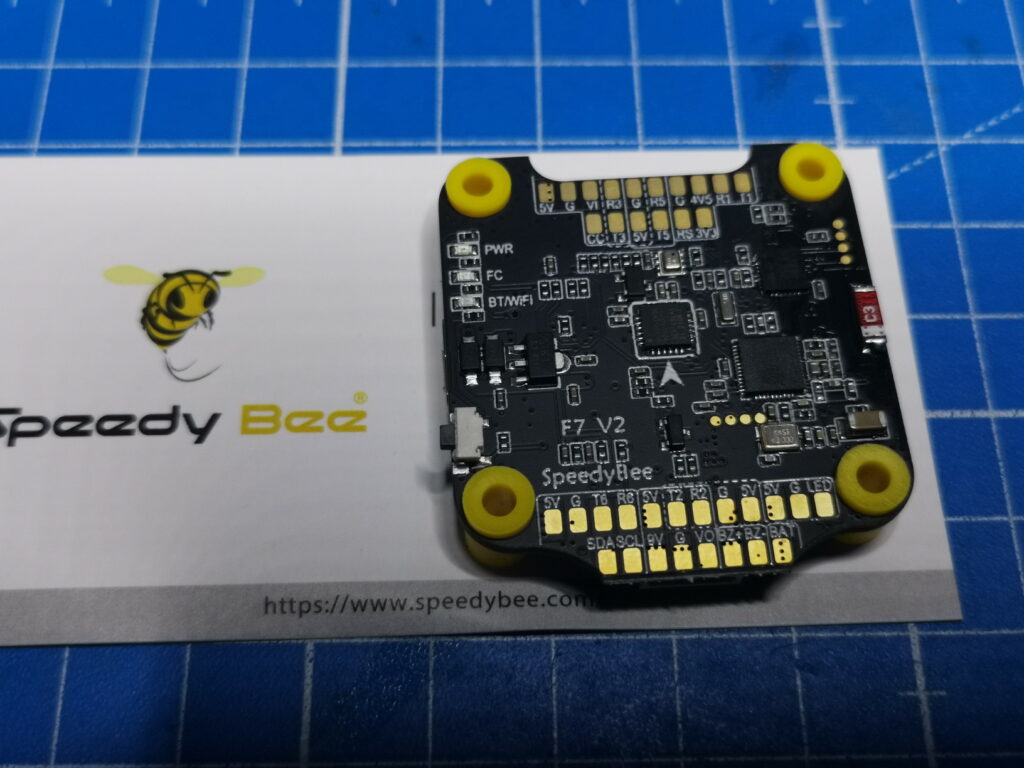

Schon beim Auspacken der FC und ESC’s merkt man, das man hier ein hochwertiges Produkt in der Hand hält.
Die Anordnung der Bauteile ist sehr durchdacht, so wie auch die großen Lötpads.
Die Lötpads sind sogar in entsprechenden Gruppen untergliedert. Was den Aufbau deutlich erleichtert.

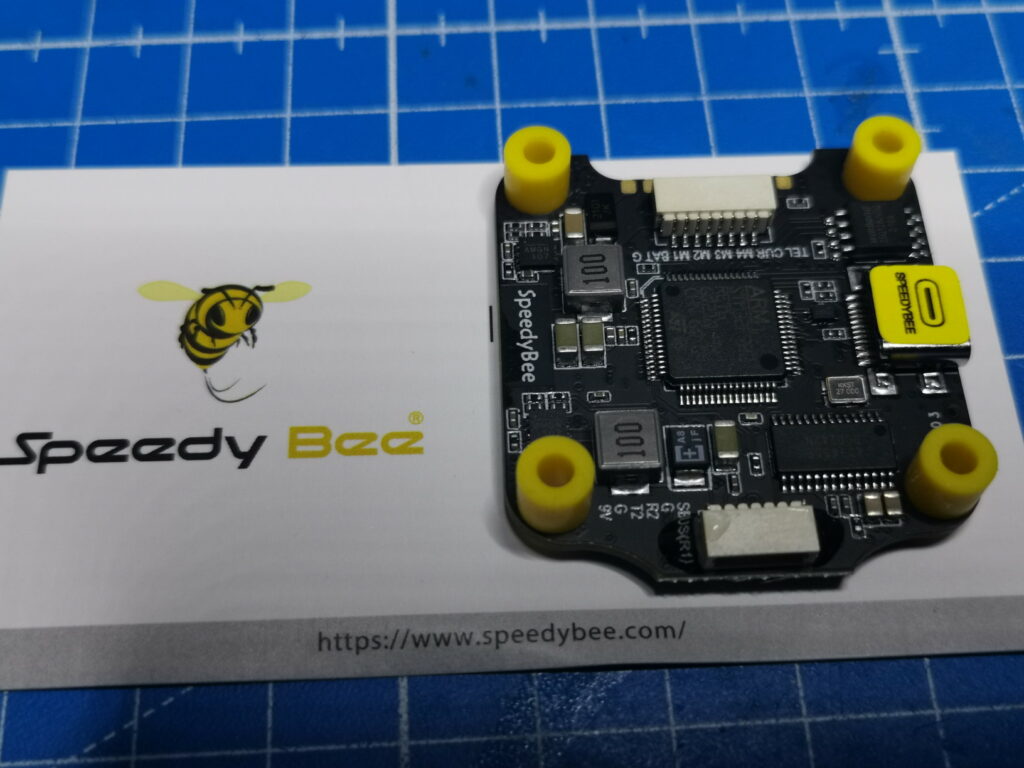

Der Gyro sitzt absolut mittig auf dem Board.
Auch sehr schön der Cutout auf der Oberseite, damit man die Videokabel (bei Analog) besser verlegen kann.
Auf der Unterseite lässt sich der ESC und da das DJI Digital HD* System direkt über das JST Stecksystem verbinden.
Auch wenn er nur für BLHeli32 benötigt werd, haben wir hier einen USB-C-Anschluss.
Mit den technischen Daten, muss sich der FC keinenfalls verstecken!
| MCU | STM32F722 |
| IMU | MPU6000 |
| USB | Type-C |
| Baro | BMP280 (I2C) |
| OSD | BetaFlight OSD w/ AT7456E chip |
| BLE | Support, used for Flight Controller configuration |
| WiFi | Support, used for data transfer, e.g firmware flashing, and Blackbox analysis. |
| DJI Air Unit slot | A full DJI Air Unit JST slot onboard |
| BlackBox | 16MB onboard dataflash |
| Current Sensor | 1 : 10 (Scale 168) |
| BetaFlight Camera Control Pad | Yes |
| Power input | 3S – 6S Lipo |
| 5V power output | 7 * 5V output, 6 pads and a BZ+ pad used for Buzzer, the maximum load current is 2.5A. 9V * 1, the maximum load current is 2.5A. |
| 9V power output | 2 * 9V output, 1 pads and another one used for DJI slot |
| 4.5V power output | 1 * 4.5V output pad |
| 3.3V power output | 1 * 3.3V output pad, the maximum load current is 500mA. |
| ESC signal | M1 – M4 |
| UART | Full UART * 5(UART1, UART2, UART3, UART5, UART6) |
| ESC Telemetry UART | UART4 RX |
| I2C | Used for external Magnetometer, Sonar, etc. |
| LED pin | Used for WS2812 LED |
| Buzzer | BZ+ and BZ- pad used for 5V Buzzer |
| Boot button | Used to easy enter DFU mode |
| RSSI input | RSSI input solder pad |
| SmartPort | Use any TX pad of UART for the SmartPort feature. |
| Support Flight Controller Firmware | BetaFlight(Default), EMUFlight |
| Target name | SPEEDYBEEF7V2 |
| Mounting | 30.5 x 30.5mm, 4mm hole size |
| Dimension | 41 x 38 x 6.9mm |
| Weight | 9g |

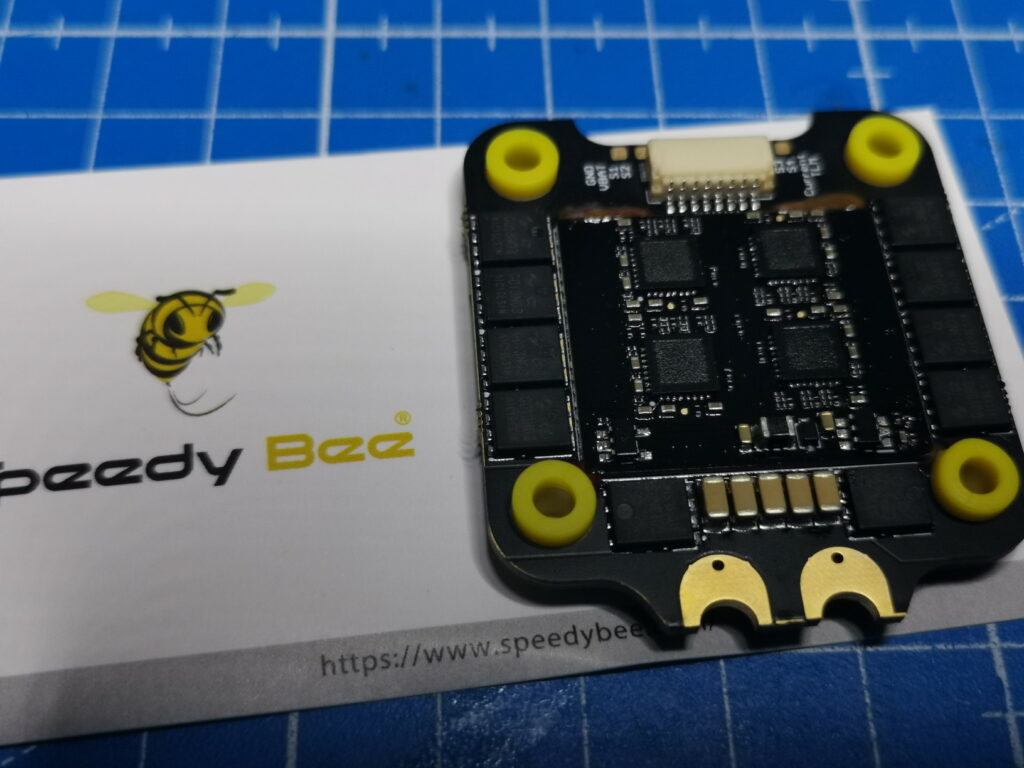

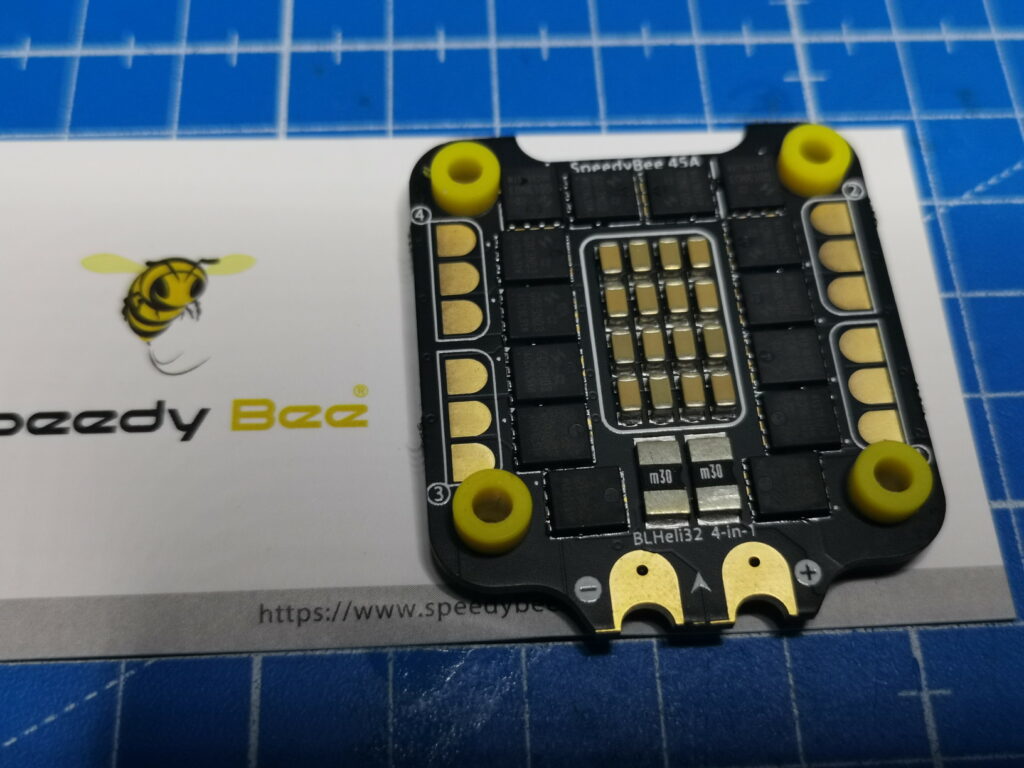

Beim ESC fallen sofort die großen Lötpads für die Motorkabel ins Auge.
21 Kerkos sorgen hier, für ein störungsfreies Bild.
Auch die Anordnung der FETs ist sehr symmetrisch aufgebaut.
Der Prozessoren sind auf einer extra Platine mit verlötet, was das ganze von der Wärmeentwicklung vom ESC trennt. Persönlich hab ich mit dem System die besten Erfahrungen gemacht.
Abgerundet wird das Ganze dann noch durch BLHeli32 Software.
Der 45A ESC kann 2S bis 6S und in den Spitzen kurzzeitig bis 55A ab, dshot wird mit dshot300/600/1200 unterstützt.
Die technischen Daten des ESC sind übersichtlich.
Aber dass der wert für den Current Sensor mit angegeben wird, ist einfach nur klasse! Das erspart einiges an Zeit, danke Speedybee.
| Firmware | BLHeli32 SpeedyBee 4in1 |
| Continuous Current | 45A * 4 |
| Burst Current | 55A(10S) |
| ESC Protocol | DSHOT300/600/1200 |
| Power input | 2S – 6S LiPo |
| Power output | VBAT |
| Current Sensor | Support (Scale 168) |
| ESC Telemetry | Support |
| Mounting | 30.5 x 30.5mm, 4mm hole size |
| Dimension | 41 * 45 * 6.5mm |
| Weight | 12.5g |
Mit 100 Euro für den Stack, siedelt sich dieser in der oberen Liga mit an, den Platz dort, hat er sich auch verdient.
Der Stack ist top verarbeitet und hat so einige Gimmicks, die ich bei anderen Stacks sehr vermisse.
iNav unterstützt der Stack auch noch und kann sogar direkt von der Speedybee App geflasht werden. Hier macht dann das Barometer auch Sinn.
Für den Stack gibt es eine klare Kaufempfehlung. Wer eine Premium Kombi sucht, ist mit dem Speedybee F7 V2 Stack* richtig beraten.
Bezugsquellen:

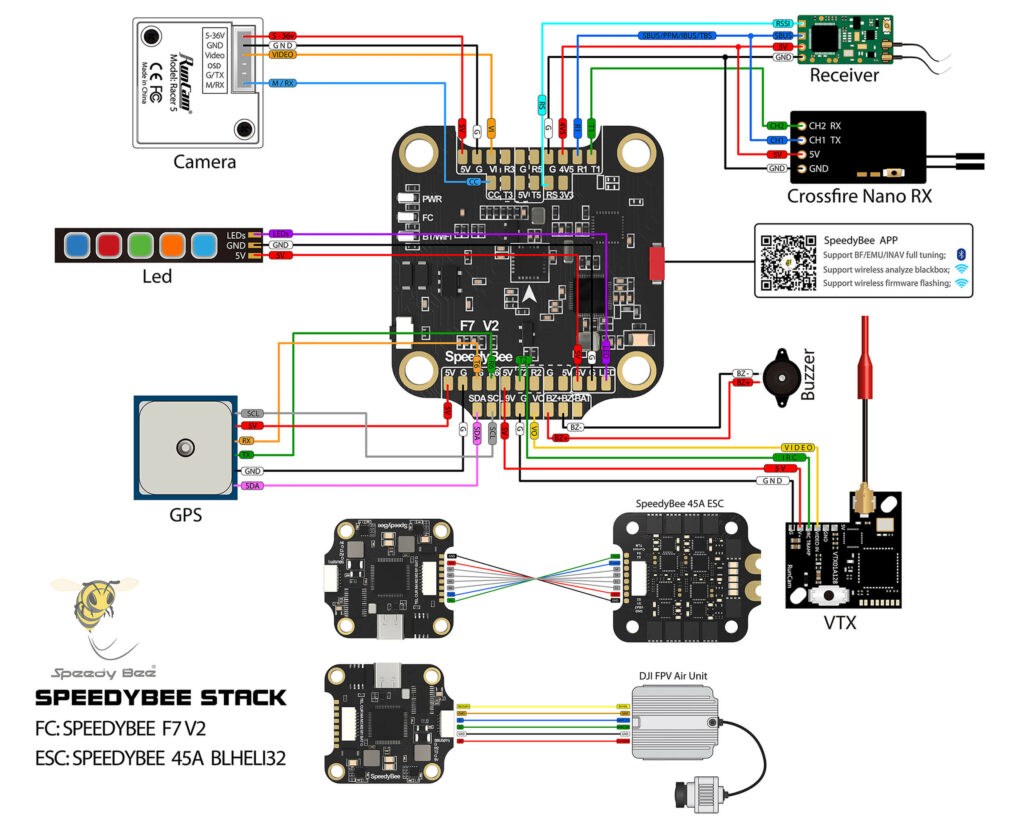

Zum Schluss noch das Wiring Diagram von der Speedybee Seite, hier kann man auch nochmal die bereits erwähnte durchdachte Anordnung der Lötpads erkennen.
