SpeedyBee TX 800 VTX

Heute nehmen wir einen VTX von der Firma Speedybee unter die Lupe.

Der VTX hört auf den Namen: Speedybee TX800*

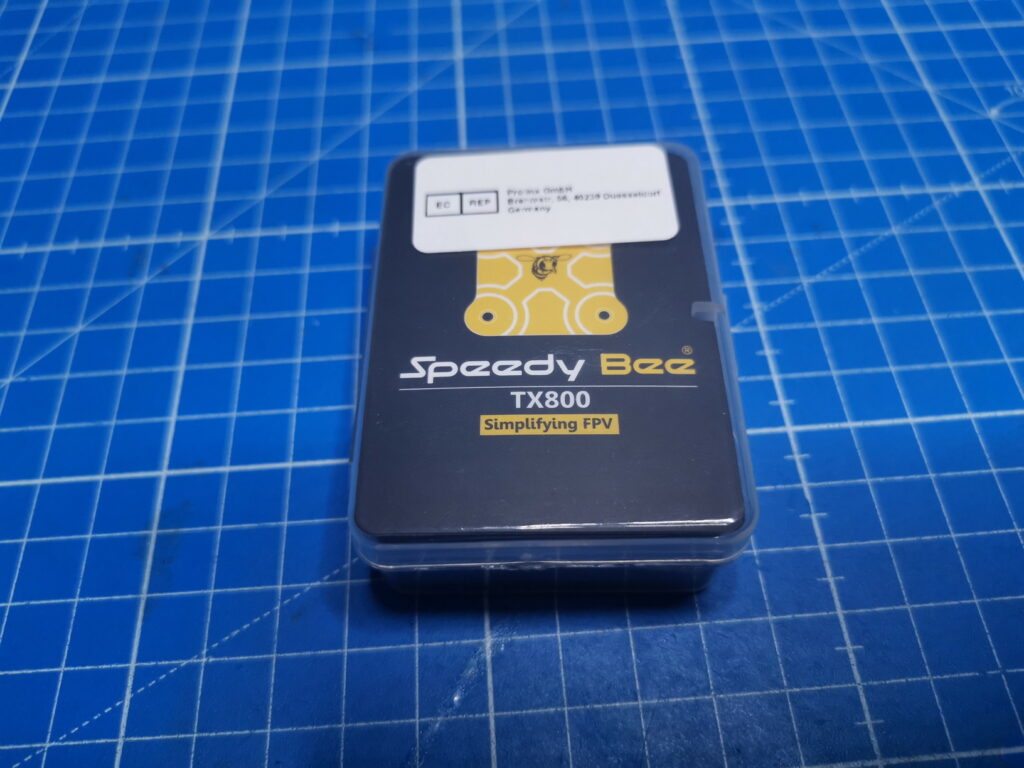

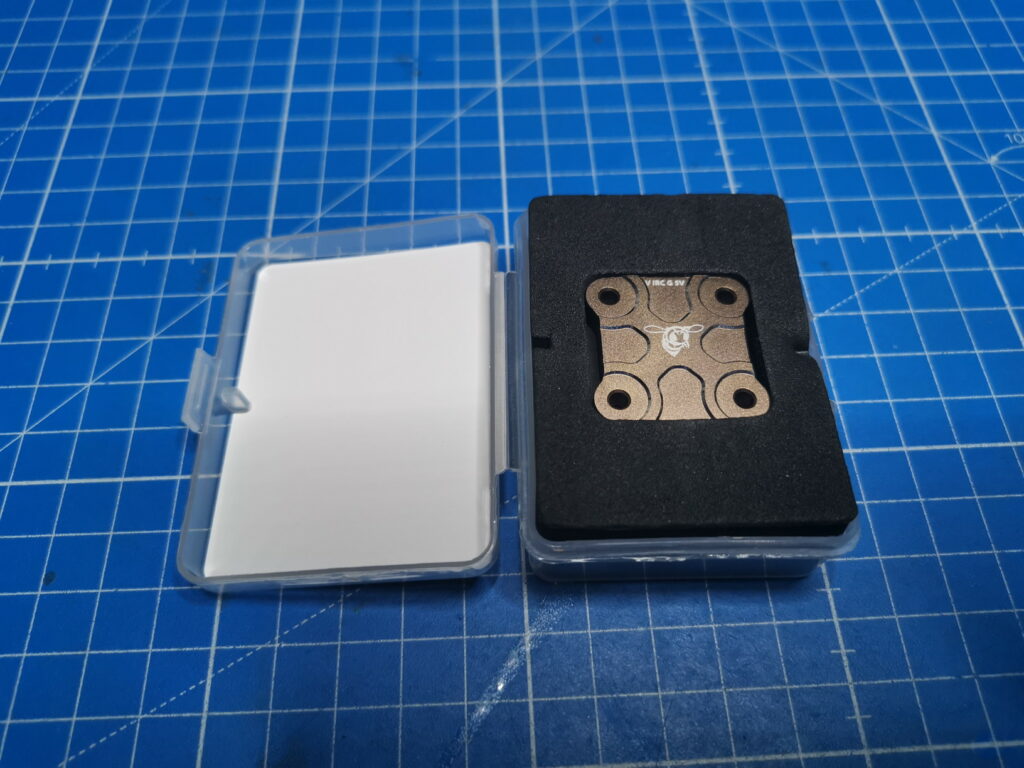

Geliefert wird das Ganze in einer robusten Kunststoffschachtel. In der dann als erstes gut verpackt in Schaumstoff der VTX zu sehen ist.

Auf der Rückseite der Verpackung findet man auch das CE und FC Zeichen. Somit ist der Videosender schon mal konform für Deutschland und USA.

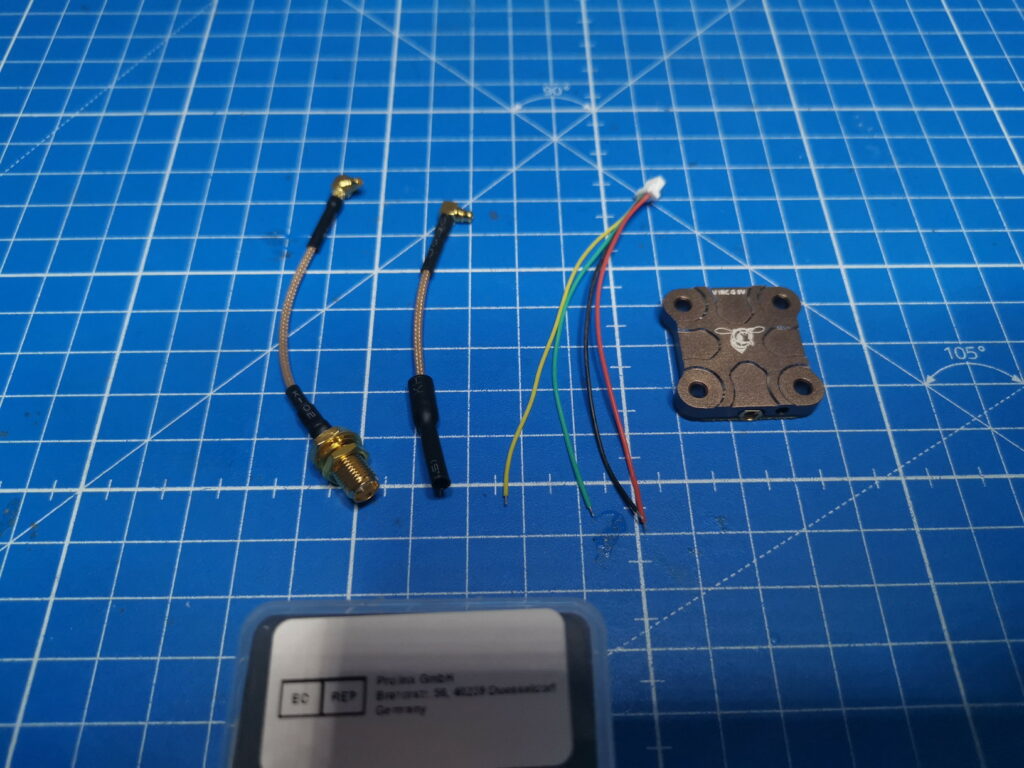

Des Weiteren finden wir in der Verpackung:

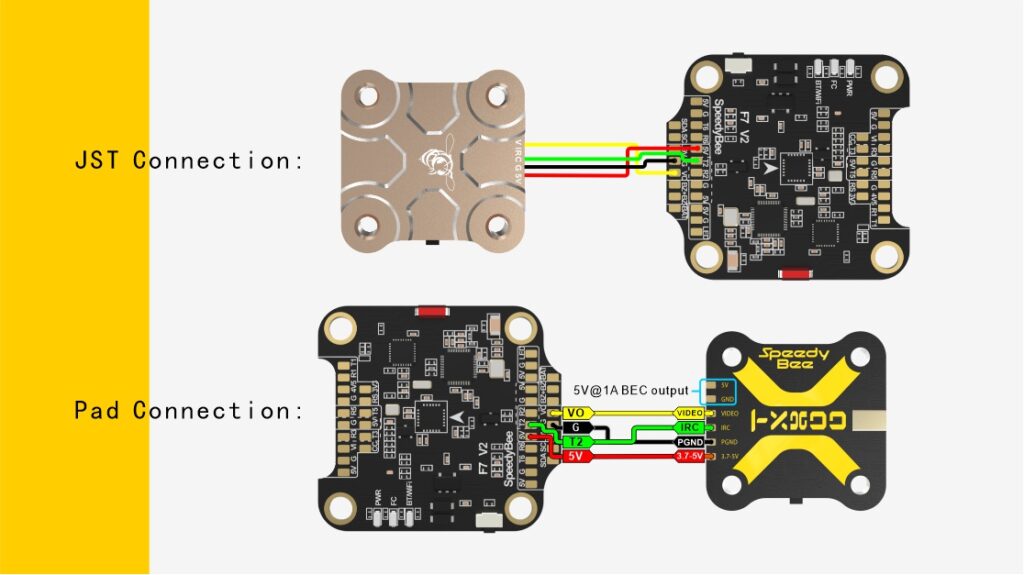

Über das 4 Pin Kabel lässt sich der VTX zur FC verbinden.

ACHTUNG! Eingangsspannung 3.7V – 5.5V.

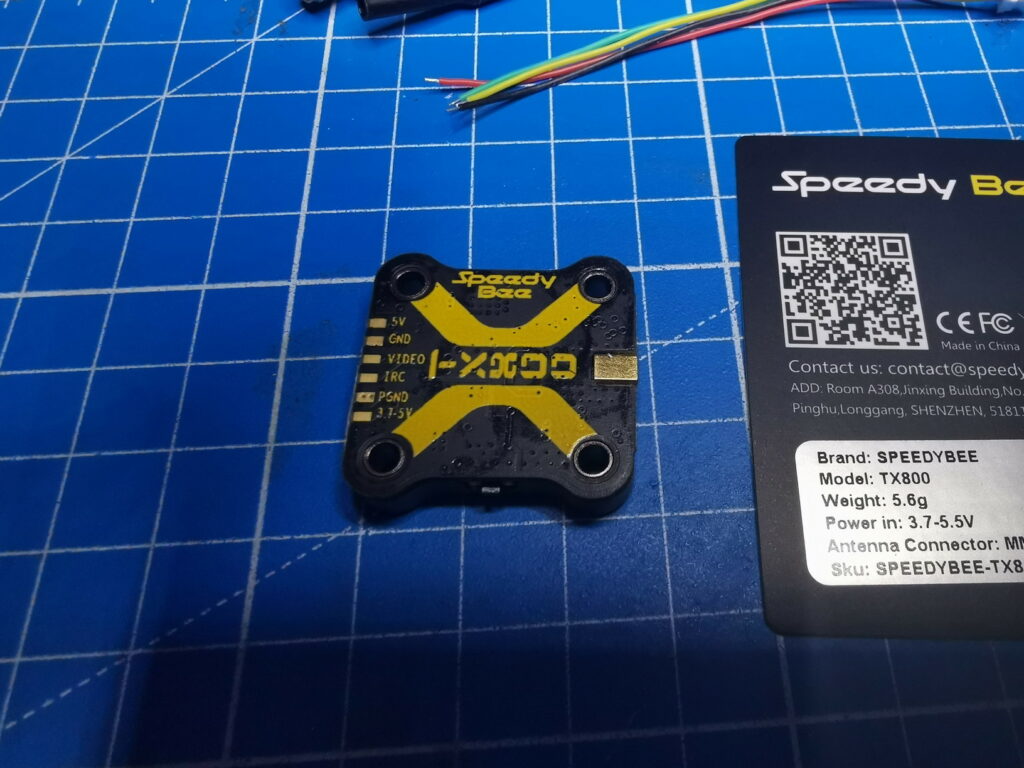

Sollte man noch einen 5V 1A Ausgang brauchen, so findet man den auf der Rückseite, oder sollte man Lötpads dem JST Stecker vorziehen.

Der Eingang IRC wird über TX mit dem IRC Tramp Protokoll angesteuert.

Sollte die FC über eine Bluetooth oder WLan Verbindung verfügen, kann der VTX sogar über die Speedybee App eingestellt werden.

Der VTX kann über 20 mm x 20 mm  verschraubt werden, Der Kühlkörper schütz die Elketronik, so wie auch den JST Stecker und MMCX Stecker der Antenne. Der Knopf an der Seite zum einstellen ist auch gut erreichbar.

Wenn man den Kühlkörper abzieht, bemerkt man, dass der nicht nur Zierde ist, sondern auch mit einem passenden Wärmeleitpad die Hitze abgreift. Bei Anordnung der Bauteile wurde sich hier wirklich sehr viel Mühe gegeben. Wie sich auch gleich auf den ersten Blick erkennen lässt.

Der VTX sieht zwar mit dem mächtigen Kühlkörper sehr schwer aus, bringt aber ohne Antenne nur 5.6gr auf die Waage!

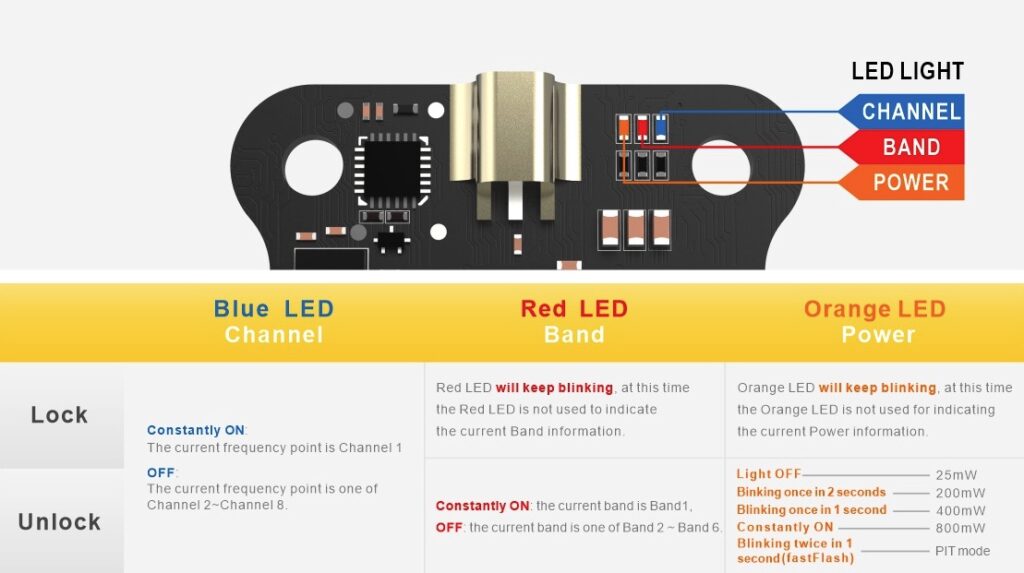

Über 3 Leds kann man alle Settings einstellen. Falls man das IRC Tramp Protokoll nicht nutzen möchte.

Für BetaFlight ab 4.1 benötigt man sogenannte VTX Tables, die man hier findet

download SpeedyBee-TX800(USA).json
download SpeedyBee-TX800(EU).json

Entsperrt wird der VTX, indem man für 10 Sekunden den Knopf gedrückt hält.

Zu guter Letzt noch die technischen Daten:

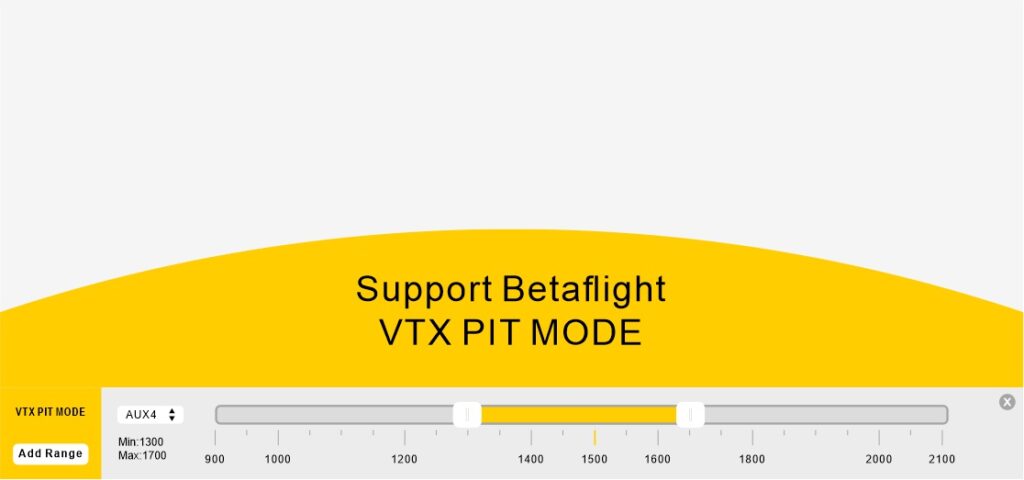

Zum PIT Mode bleibt zu erwähnen, dass dieser auch direkt in Betaflight unterstützt wird.
