TBS Tracer Starter Set (Nano TX) – 2.4 GHz System

TBS Tracer neue 2.4GHz Technologie verspricht 3ms Latenz durch konstante 250MHz Verbdingen.

Dazu aber später mehr, wir wollen jetzt erstmal wissen, was wir mit unserem Starter Set alles erhalten.

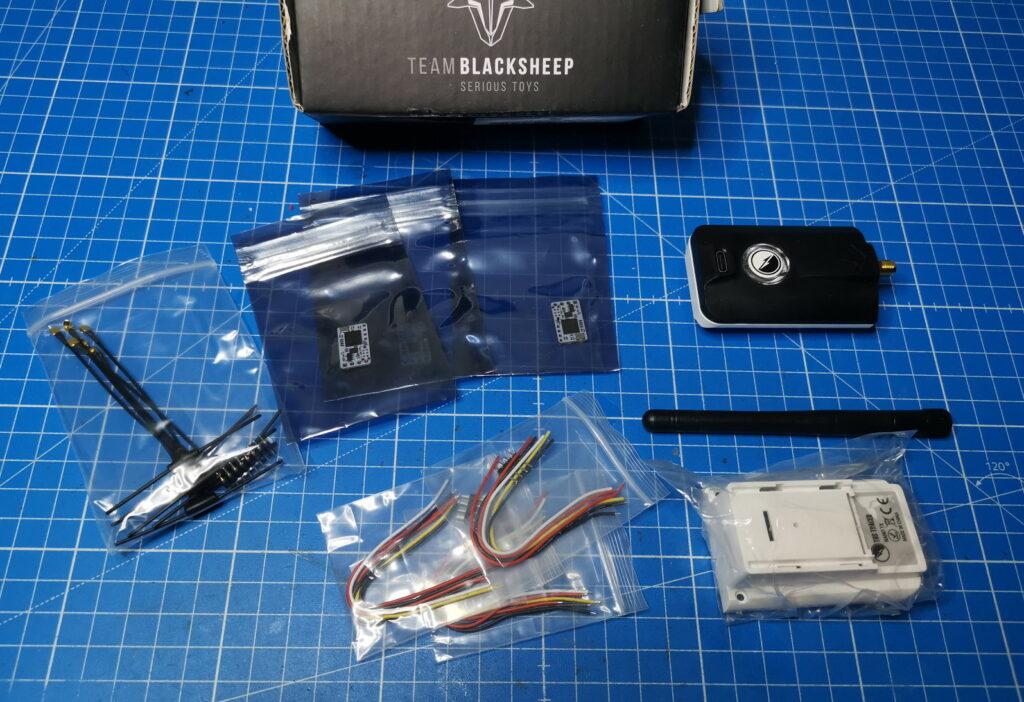

Natürlich kommt das TBS Tracer Set (Nano TX)*, wie gewohnt in einer schwarzen Verpackung.

In der kleinen Schachtel finden wir dann mehrere Tüten
Das TBS Tracer Nano
2.4GHz Stabantenne
Adapter für FrSky Lite*

In den Tüten finden wir dann

6 Antennen für die Empfänger (pro Empfänger 2 Antennen, da diversity)
In der Tüte mit den Antennen ist noch eine Pinleiste
3 Tüten mit Kabelsätzen, 4er Pinleiste und Schrumpfschlau
So wie 3 antistatische Tüten mit jeweis einen Empfänger drin.

Die Pinleiste aus der Antennen Tüte wird für den FrySky Lite Adapter benötitgt

Fals Ihr eine FrSky lite* euer Eigen nennt, müsst Ihr den Adapter verbauen.

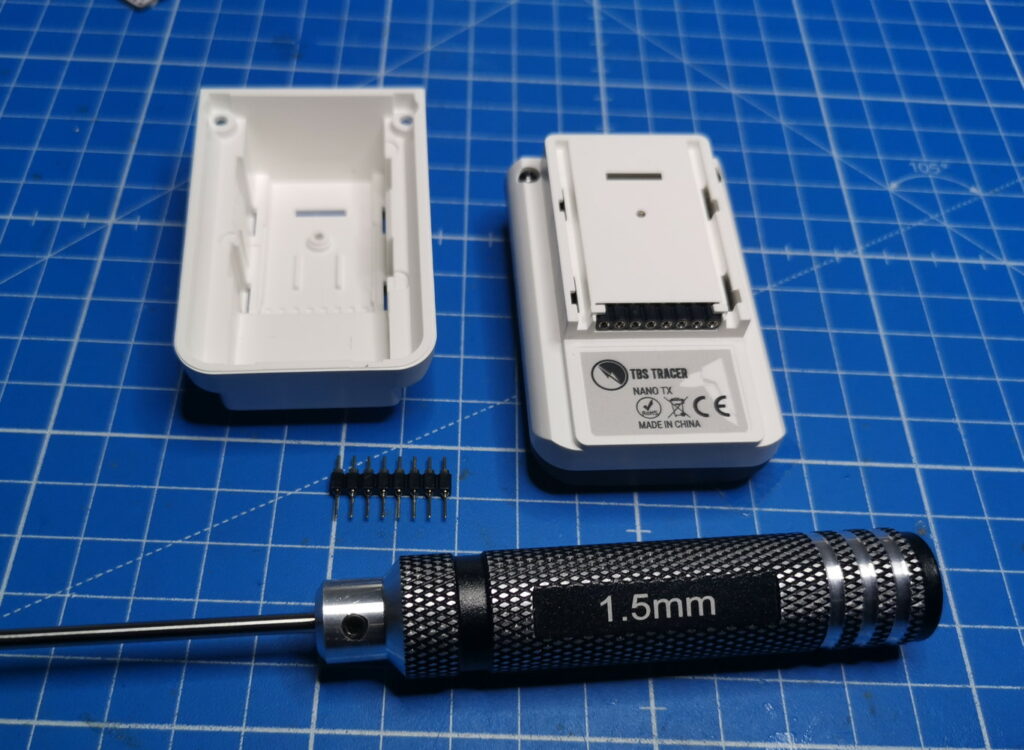

Dazu müssen die 2 oberen Schrauben gelöst werden und dann kippt man den weißen Deckel nach hinten weg.

Dazu benötigt man einen 1.5 mm Inbus.

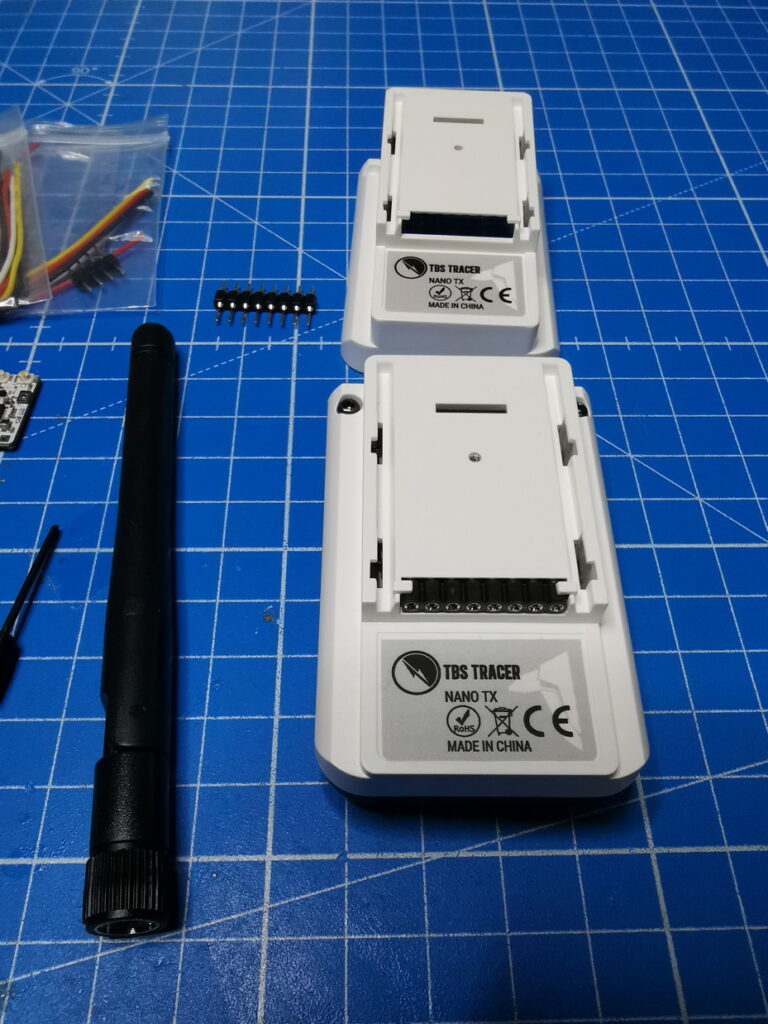

Dann muss nur die Kleine Platine auf den neuen Adapter umgeschraubt werden.
Dazu Kabel kann man dran lassen, stört nicht weiter.

Der FrSky Lite Adapter wird in umgekehrter Reihenfolge wieder montiert und leicht verschraubt (Achtung ist nur Plastik, also nicht zu fest anziehen)

Schon ist der TBS Tracer für die FrSky lite einsatzbereit.

Für die Tange 2 funktioniert das out of the box

Bei der 2.4 GHz Antenne hat man einen RP-SMA Anschluss verwendet.

Die Empfänger hat man von Pinlayout und Größe unverändert gelassen.

Nur die 2 UFL Anschlüsse fallen gleich ins Auge

Was mir persönlich sehr gefällt, es gibt inzwischen schon FCs und diverse Boards auf denen der CRSF Nano TX aufgelötet wird.

Was bedeutet man braucht da nicht wieder was Neues.

Aber was macht den TBS Tracer jetzt so besonders?

Durch die 2.4 GHz und eine neue Übertragungstechnologie können jetzt konstant 250 MHz übertragen. Was uns eine Latenz von 3ms beschert.

Dazu können wir jetzt mit mehr Piloten gleichzeitig in der Luft sein. Da uns im 2.4 GHz viel mehr Kanäle zur Verfügung stehen.

Alle bekannten Features von Crossfire bleiben uns erhalten:

OTA-Firmware-Updates, Auto-Bind, Multi-Bind, LUA-Gerätekonfiguration wie Flugregler-PIDs und selbstverständlich auch die Telemetrie.

Aktuell kann man das Modul mit 25 mw und 100 mw nutzen. (es wird jedoch gemunkelt, dass das Modul mehr kann…)

Mit 100 mw haben eine Reichweite bis zu 25 km. Was für die meisten von uns vollkommen ausreichend sein sollte.

Für wen ist Tracer jetzt gedacht? Es richtet sich an alle Piloten, Freestyle und Racer.

den hardcore Longrangern, würde ich empfehlen bei Crossfire zu bleiben. Alle anderen werden Tracer lieben.

Wie konfiguriert ihr das ganze?

Ganz simple, ihr geht ins FreedomTX / OpenTX Menü -> Setup

Bei der Tango 2
1x menu Taste
1x page Taste
dann nach unten scrollen.

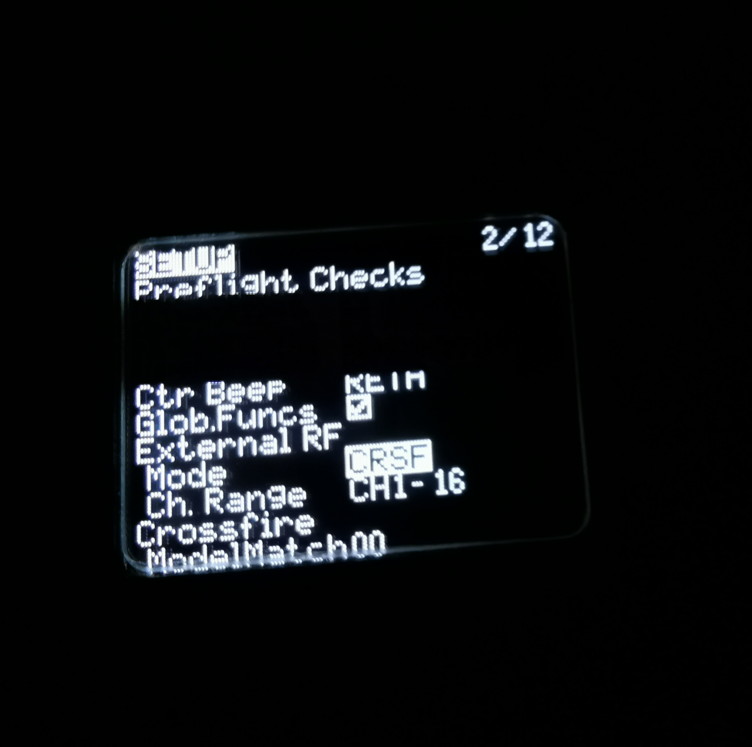

Bei external RF – wählt ihr CRSF aus und das war’s.

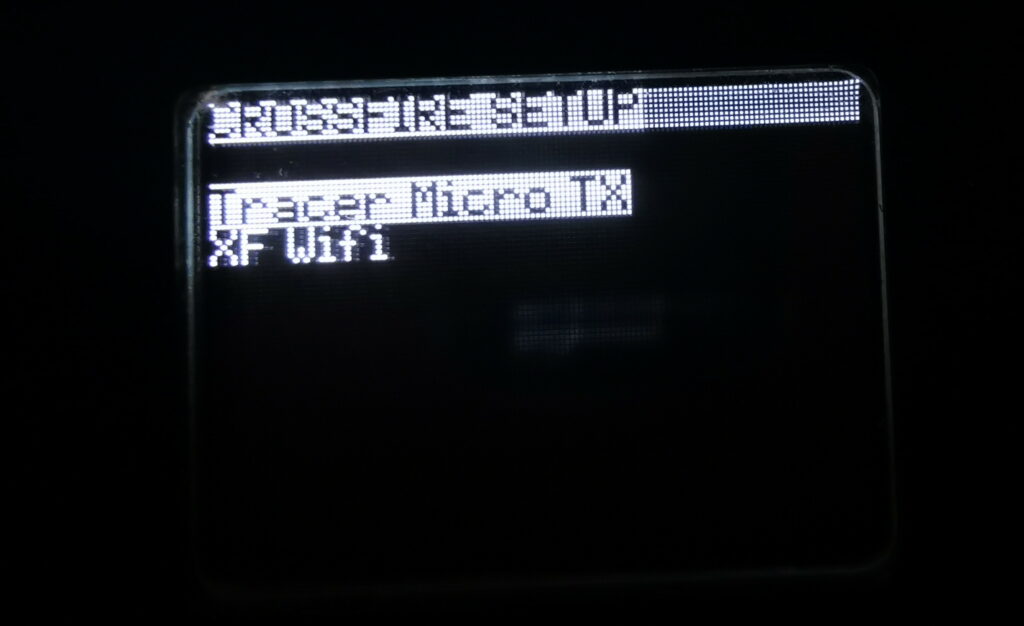

Und schon habt ihr jetzt den TBS Tracer im CRSF Menü

1x menu Taste und Wheel drücken.

… und los kann’s gehen.

TBS Tracer gibt es als
Nano TX Starter Set* oder als Micro TX für JR Modulschächte*

Hier haben wir dann noch die technischen Daten, die uns TBS gibt:

TBS Tracer Micro TX Eigenschaften

• 250Hz: Schnellste verfügbare Funk- und Telemetrieverbindung
• Brandneue 2,4GHz-Technologie, die in keiner anderen Funkverbindung zu finden ist
• 3 ms Ende-zu-Ende-Latenzzeit
• Crossfire-Engine für höchste Kompatibilität und Funktionalität
• Sender mit „JR“- und „LITE“-Formfaktor
• Empfänger in Nanogröße mit Antennendiversity
• 15mi+/25km+ Reichweite
• Für Drohnen, Flugzeuge, Hubschrauber, Autos und Boote

TBS Tracer Micro TX Lite Spezifikationen

• Latenz & Aktualisierungsrate: 3 ms, 250 Hz
• Ausgangsleistung: 25mW / 100mW
• Frequenzbänder: 2,4GHz ISM
• Eingangsspannung: 3,5 – 13V
• Verbinder: USB-C
• Leistungsaufnahme: 1,1W (bei 10mW) – 2W (bei 100mW)
• Abmessungen: 65 x 48 x 22 mm (Größe des JR-Moduls)
• Radio-Kompatibilität: JR-Modulschacht (z.B. TBS Tango 1, RadioMaster TX16S, Taranis X9D. OpenTX V2.1+

* Die Ausgangsleistungsmodi sind aufgrund lokaler Vorschriften möglicherweise nicht verfügbar

Hier noch ein Unboxing in bewegten Bildern.

Update

ab heute werden die Tracer mit einer verbesserten Antenne ausgeliefert.

Hier ist der Unterschied zu sehen.
