BetaFPV SuperD ELRS Diversity Empfänger (dual)
ERLS hat sich inzwischen zu einem guten Standard entwickelt. BetaFPV hat einen sehr guten diversity Empfänger auf dem Markt gebracht.
Der auf den Namen SuperD*, den Empfänger bekommt man in 2.4GHz und 900mhz (868mhz).

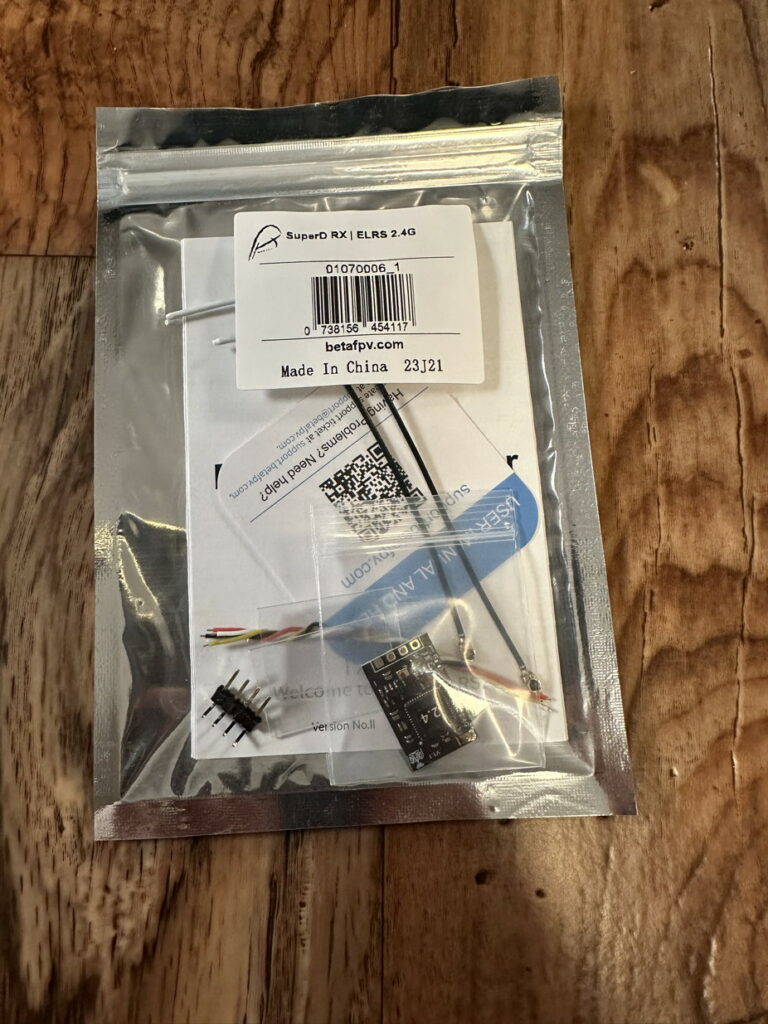

Ich habe mich für die 2.4GHz Variante entschieden, dieser kommt wieder ganz unscheinbar mit Zubehör in einer ESD Tüte:

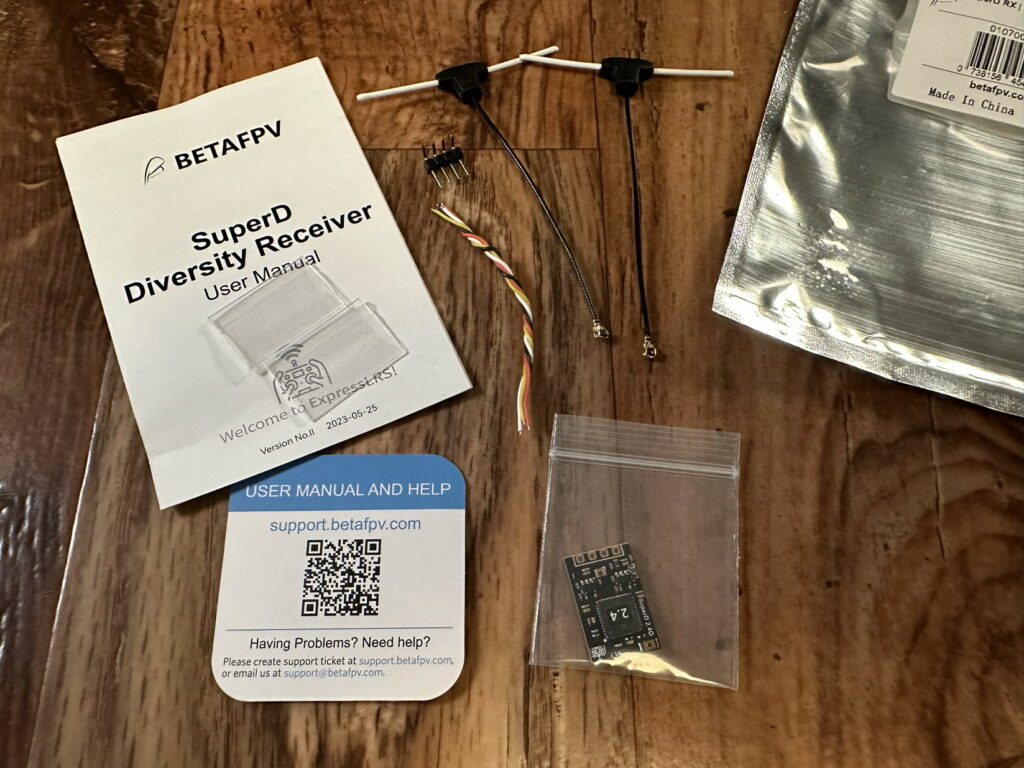

In der Verpackung finden wir alles was wir brauchen.
2x Schrumpfschlau
4x Kabel
Stiftleiste gewinkelt
Kurzanleitung & QR-Code für den Support
2x Antennen
Empfänger SuperD natürlich
Der Empfänger sehr gut verarbeitet, Löstellen sind alle sehr gut und das PCB ist auch passend beschriftet.

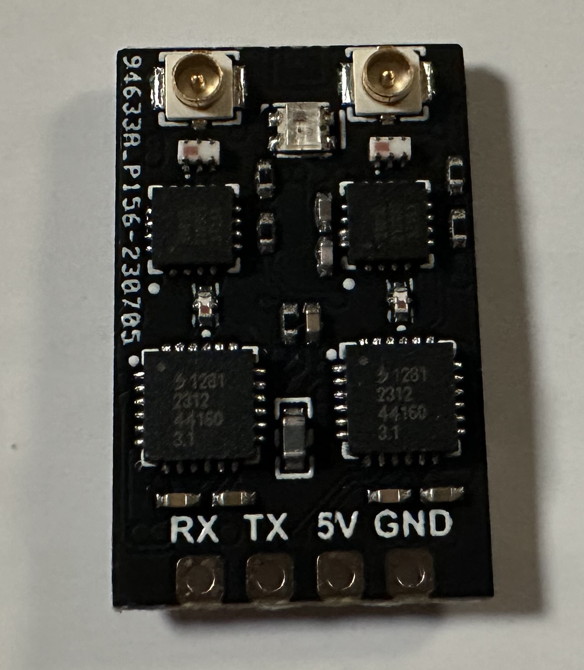

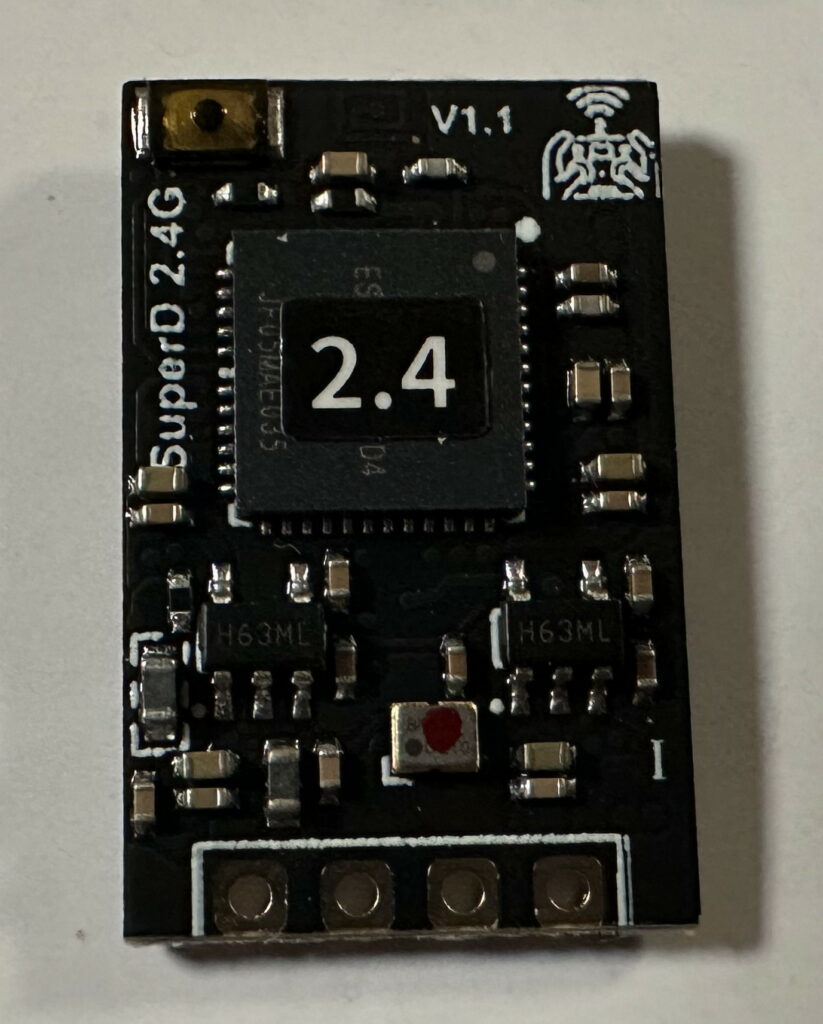

Hier auf den Bildern, ist bereits schon zu erkennen, das wir wirklich 2 Empfänger auf dem Board haben.
Das Diagram von BetaFPV verdeutlicht dies noch einmal besser.
Es befinden sich SX1280 mit jeweils eigener Stromversorgung am Board.
Der temperaturstabile TCXO Oszillator sorgt dafür, dass auch bei Temperaturschwankungen, immer die richtige Frequenz anliegt.
WiFi ist selbstverständlich auch mit onboard, das braucht man aber bei ERLS schon garnicht mehr erwähnen.
So wie ein mechanischer Boot Button (ja, manche Empfänger, haben hier auch Lötbrücken.)

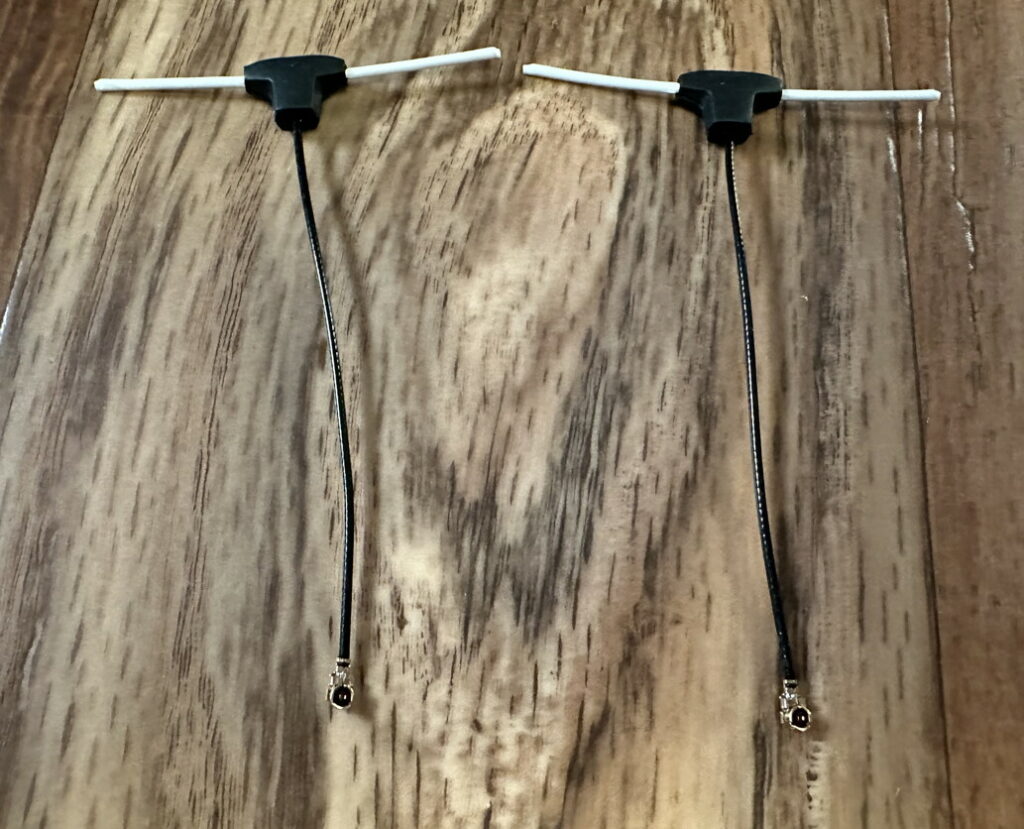

Die zwei T Antennen sind, wie wir es von BetaFPV gewohnt sind. Bestens verarbeitet,
Ich hatte bis jetzt noch keine Probleme mit den Antennen. Mittelstück sehr gut vergossen und alle UFL Stecker waren bis jetzt immer sehr gut aufgecrimpt.
Schrumpfschlauch haben wir zwei Stücke dabei.

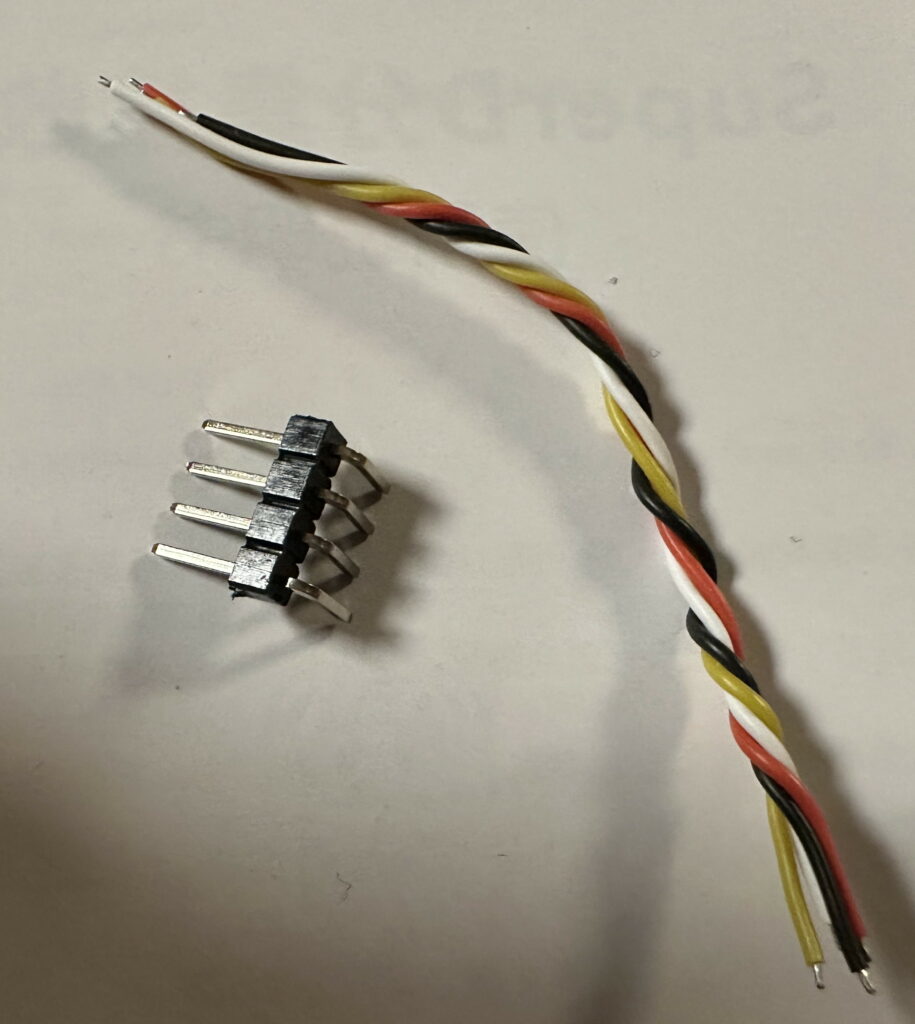

Den Winkelstecker kann man verwenden, mir ist es lieber, wenn beide Kabelenden direkt verlötet sind.
Dann waren noch die 4 Kabel mit ca. 5cm Länge in der Tüte.
BetaFPV hat hier einen sehr soliden ELRS Empfänger auf den Markt gebracht.
Das ganze für 19.99$, kann sich wirklich sehen lassen.

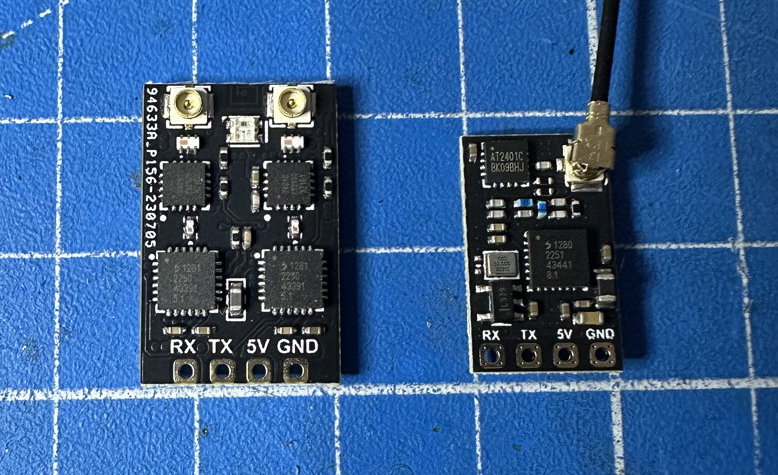

Der Empfänger ist nur minimal größer als der BetaFPV NanoRX und wiegt 1.1gr. (ohne Schrumpfschlauch und Antennen)
Wer die den optimalen Empfang will/braucht, der kann bedenkenlos zum BetaFPV SuperD greifen. Mehr ist aktuell fast für ERLS nicht möglich.
Der Empfänger wird mit ExpressLRS 3.0.0 geliefert.
Auch auf der Produktseite*, wird die Installation und Betaflight sehr gut erklärt.
Hier noch die kompletten technischen Daten:
- Item: BETAFPV SuperD ELRS 2.4GHz/915MHz/868MHz Diversity Receiver
- MCU: ESP32 PICO D4, dual SX1280(SX1281) (2.4GHz) / dual SX1276 (915MHz/868MHz)
- Telemetry power: 20dBm (2.4GHz) / 17dBm (915MHz/868MHz)
- Weight excluding antenna: 1.1g (2.4GHz) / 1.2g (915MHz/868MHz)
- RF Frequency: 2.4GHz (ISM) / 915MHz FCC/868MHz EU
- Antenna connector: IPEX MHF 1/U.FL
- Input voltage: +5V DC @ “+” pad
- Receiver protocol: CRSF
- PCB size: 22mm x 14mm
