Blackout V2 MiniHquad aus dem Jahre 2014
Der Blackout MiniHquad V2 steht für mich für den Anfang der FPV Racer (Freestyler) Frames.
Der Frame gehörte zu den sogenannten H Frames.
Ein weiterer sehr bekannter H Frame ist der ZMR 250.
Auch wenn der Frame für heutige Verhältnisse klobig wirkt.
War es 2014 ein großer Sprung nach vorne.
Zuvor gab es nur Alukreuz Frames mit 8″ Propeller.
Links und rechts drehende Propeller in 5″ Zoll zu bekommen war in dieser Zeit nicht so einfach.
Heute kaum vorstellbar…
Oder man hat die 8″ Propeller passend runtergeschnitten wie man in meinem Bericht auch sehen wird.
Dazu noch den Frame zu bekommen, in DE nirgends zu bekommen.
Bestellt ist bis jetzt:
Blackout MiniHquad V2
FC werde ich diesmal die Naze32 testen.
Tiger Motoren
Regler hatte ich noch die Hobbywing (Funfly) 12A da liegen, auf die habe ich die Aktuelle SimonK gelfasht:
Propeller habe ich noch 5×3 da…..
Fatshark Sender
Eventuell noch Mobius HD Kamera
Bis jetzt eingetroffen:
Tiger Motoren
Leider die falschen bestellt. 1400KV, ich hätte 2300 KV gebraucht, die sind aber im Moment eh Weltweit vergriffen.
Die Naze und Stromverteilerplatine ist heute auch gekommen, fehlt nur noch der Rahmen….
Endlich Rahmen ist da…..
Somit ist schon alles mal grob vorhanden… um das gute Teil flugfertig zu machen.
Als erstes habe ich den Rahmen zusammen gesetzt.
Im Anschluss FC, Regler und Motoren aufgelötet und Kamera verbaut.
Der erste Test.
Hier mal die vorläufige Config….
minihquad mit PDB V2.0
T-Motor MN1806-1400KV
5×4.5 Propeller selfmade
Hobbywing 12A Regler mit SimonK
FC Naze32
Mit den GWS 5030 Propellern war der Minihquad nur auf 4S fliegbar…. nimmt jedoch wieder den Spaß, da ich nur 2200 Lipos in 4S da habe.
Also habe ich nach einer Alternative gesucht die 900KV zu kompensieren, um das gute Stück auf 3S zu fliegen….
Was bleibt ? Geht nur was Propeller technisch.
Hier somit die erste Beta meiner 5×4.7 Propeller… nur mal so hin genudelt um zu wissen was Fakt ist.
OK, hiermit hält der Mini schon mal die höhe bei ca. Gasmitte und hat auch etwas Schub nach oben.
Mit den GWS 5030 bei 3S, war ca. bei 3/4 des Gasweges halten der Höhe möglich.
Von Steigleistung reden wir hier lieb mal nicht….
Also die gleichen Propeller nochmal mit einer Schablone gefertigt…
Jetzt fehlt nur noch die Mobius, dann ist der Copter erstmal einsatzbereit.
Das Baro habe ich vorläufig erstmal durch einen dazwischen geklemmten Schaumstoff geschützt…
Hatte aber nie wirklich funktioniert. Da die Harakiri Firmware nur bis zur Naze32 Rev.4 ging und ich eine Rev. 5 hatte.
Die 2300kv Motoren werde ich mir auf jeden Fall noch zu legen… dazu müssen die aber erstmal wieder verfügbar sein.
Bis dahin muss das erstmal so gehen…. muss ich mit den Loopings noch vorsichtig sein.. fehlt im ganzen doch noch ein wenig Schub, ist aber schon mal fliegbar.
Was noch raus fliegt ist die Fatshark 600TVL Kamera, die nervt mit ihren langsamen Farbverfälschungen.
Kommt noch eine Sony 600 TVL rein….. hier mal nen Liveout Video, wie gesagt Mobius ist noch nicht da.
Update
Neue Motoren sind unterwegs…..
http://www.getfpv.com/rcx-1804…-ccw-thread.html?___SID=U
2400KV und links und rechtsdrehen. Bei dem Preis habe ich mir gleich 6 Stück bestellt. Eventuell auf Ersatz, oder vielleicht wird es ja doch noch irgendwann nen Hexa…
Die Mobius ist inzwischen auch eingetroffen….. fehlen nur noch die Motoren…..
Motoren und die HQ Propeller sind eingetroffen….
Da die Carbonpropeller in 5×3 nicht lieferbar waren, habe ich erstmal die HQ Bestellt.
Die machen einen wesentlich stabileren Eindruck als die Gemfan…
Heute noch die 5×3 Carbon Propeller bestellt… dann sollte die minihquad erstmal passen so
CF Propeller sind heute gekommen. Somit ist der miniHquad erstmal final….
Hier mal ein kleiner Flug in der vorläufigen Final Version.
Ich bin jetzt im Moment wieder weg von den Carbon Propellern.
Sind zwar stabiler und lassen sich etwas präziser fliegen, jedoch einmal falsch aufgeschlagen brechen die Propeller sehr schnell.
Die Kunstoffpropeller verzeihen einem hier etwas mehr.
Und so nen vorsichtiger Flieger bin ich ja mit dem Blackout auch nicht….
Hier mal Update der Aktuellen Config:
Blackout miniHquad
Naze32
Flyduino KISS ESC 18A
Flyduino X1806 – 2300KV Motor
HQ Propeller 5×3
CCD FPV Kamera
Selbstbau LC Filter
Mobius
Software verwende ich immer noch die Baseflight. Da ich das alles eh ohne GPS fliege, sehe ich im Moment auch keinen Grund die Software zu wechseln.

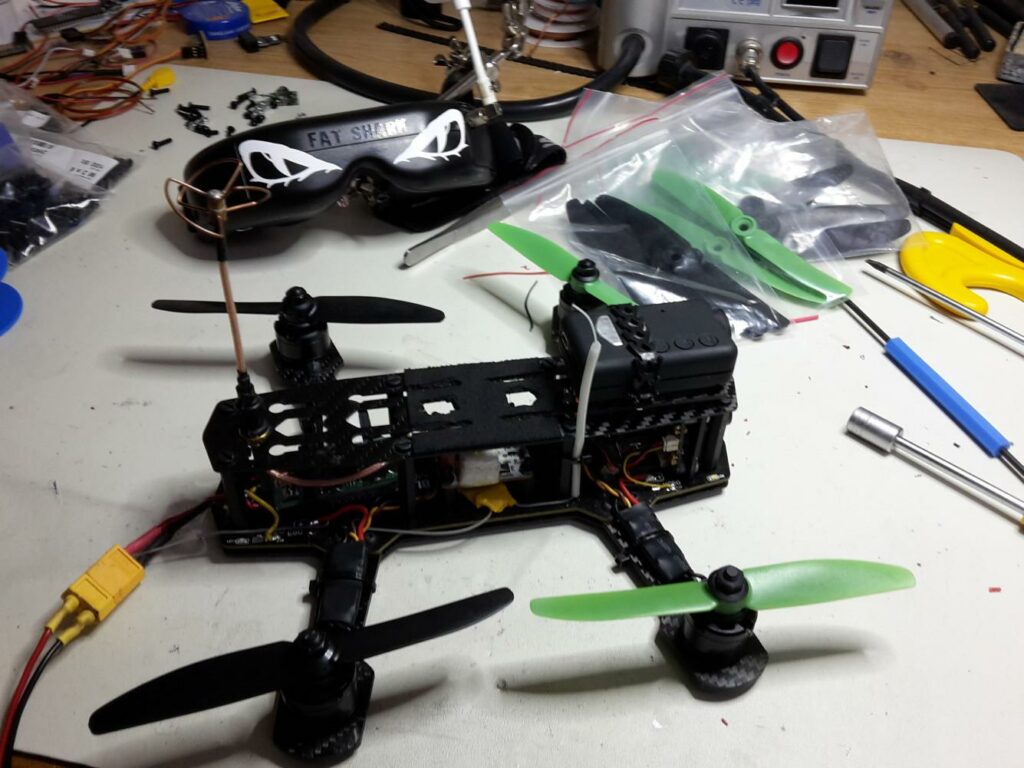

Das ganze sieht dann so aus.
Nachdem der Spannungregler abgeraucht ist, gibt es nen oldskool LC Filter.
Wenn man das Teil erdet sieht’s so aus:
Vor kurzen mal die Gemfan 5030 Propeller getestet.
Bis jetzt habe ich immer steife Propeller geflogen.
Carbon oder die 5030 von HQ Prop.
Ohne die PID Werte zu ändern, ist das Ergebnis erstaunlich.
Man bedenke, gleich Größe und gleiche Steigung der Propeller…
NACHTRAG
Anscheinend muss ich beim letzten update vergessen haben, die Looptime einzustellen.
Ich hab die Looptime jetzt wieder auf 2000 gesetzt.
Seitdem kann ich wieder mit beiden Proppelern fliegen…
Update
Jetzt mal von Spektrum auf FrSky gewechselt.
Jetzt habe ich dem Blackout den D4R-II Spendiert.
Telemetrie wird auch noch verbunden, sobald der Monitor dafür da ist…..
Nach langen hin und her, hab ich eine passende Stelle für den Empfänger gefunden.
Die Antennen habe ich Spritschläuche verwendet (aus dem RC Car Bereich).
Damit ich die Vorne richtig verlegen konnte und vor den Propepellern schützen kann.
Nach heutigen Maßstäben ist das alles ne Katastrophe.
Aber 2014 gab es nichts Besseres und ich muss gestehen, das ich den Frame recht lange und gern geflogen habe.
Legendär wurde der Frame durch die Videos vom Entwickler:
