DeepSpace Dino 20 die 2in1 ARF 2″ Drone
Mit dem DS Dino 20* bekommen wir zwei Copter in einem.
Einen kleinen 2.2″ Freestyler und einen 2.2″ Cinewhoop, mehr dazu aber gleich.

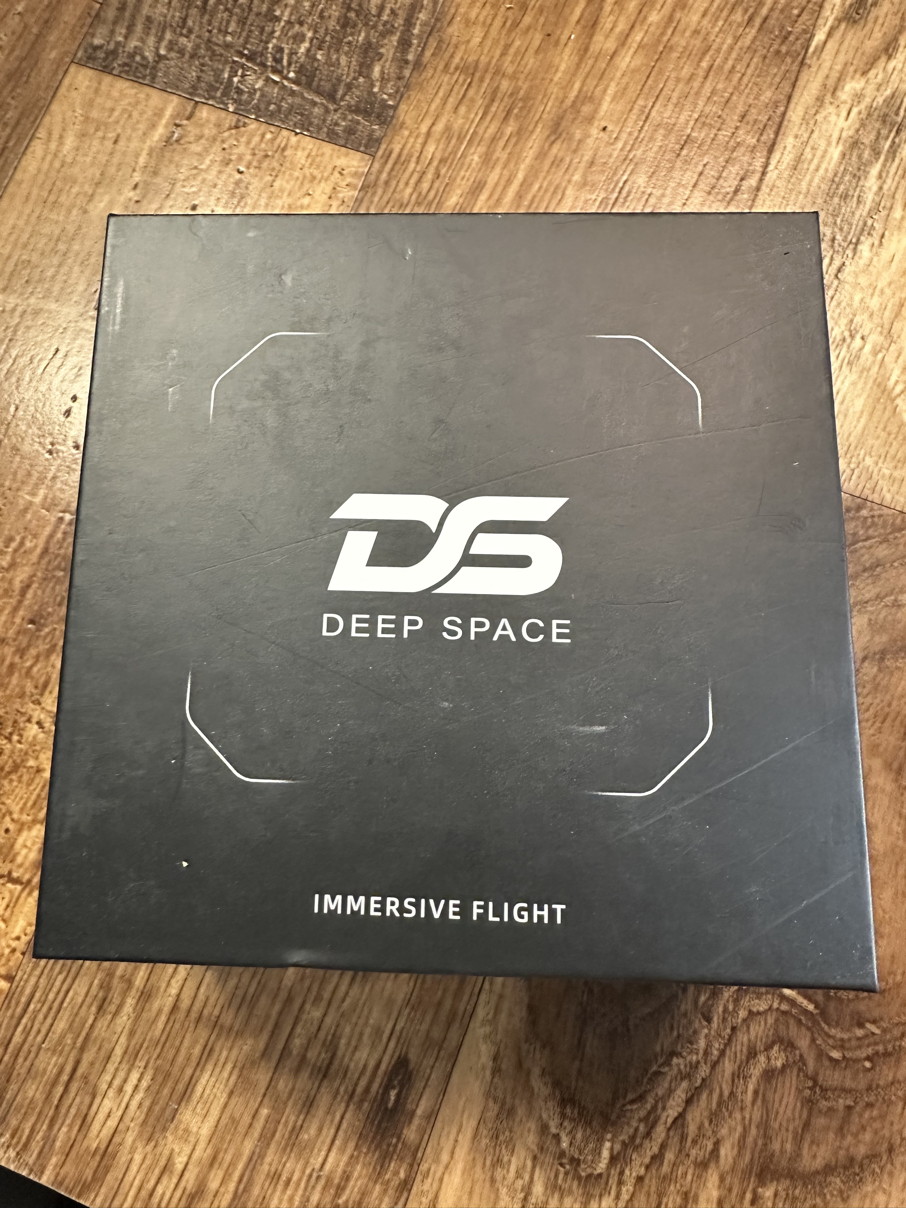

Geliefert wird der Dino 20 in einem unscheinbaren schwarzen Pappkarton. Nur auf der Rückseite verrät uns ein kleiner Aufkleber, um welches Modell es sich Handelt.

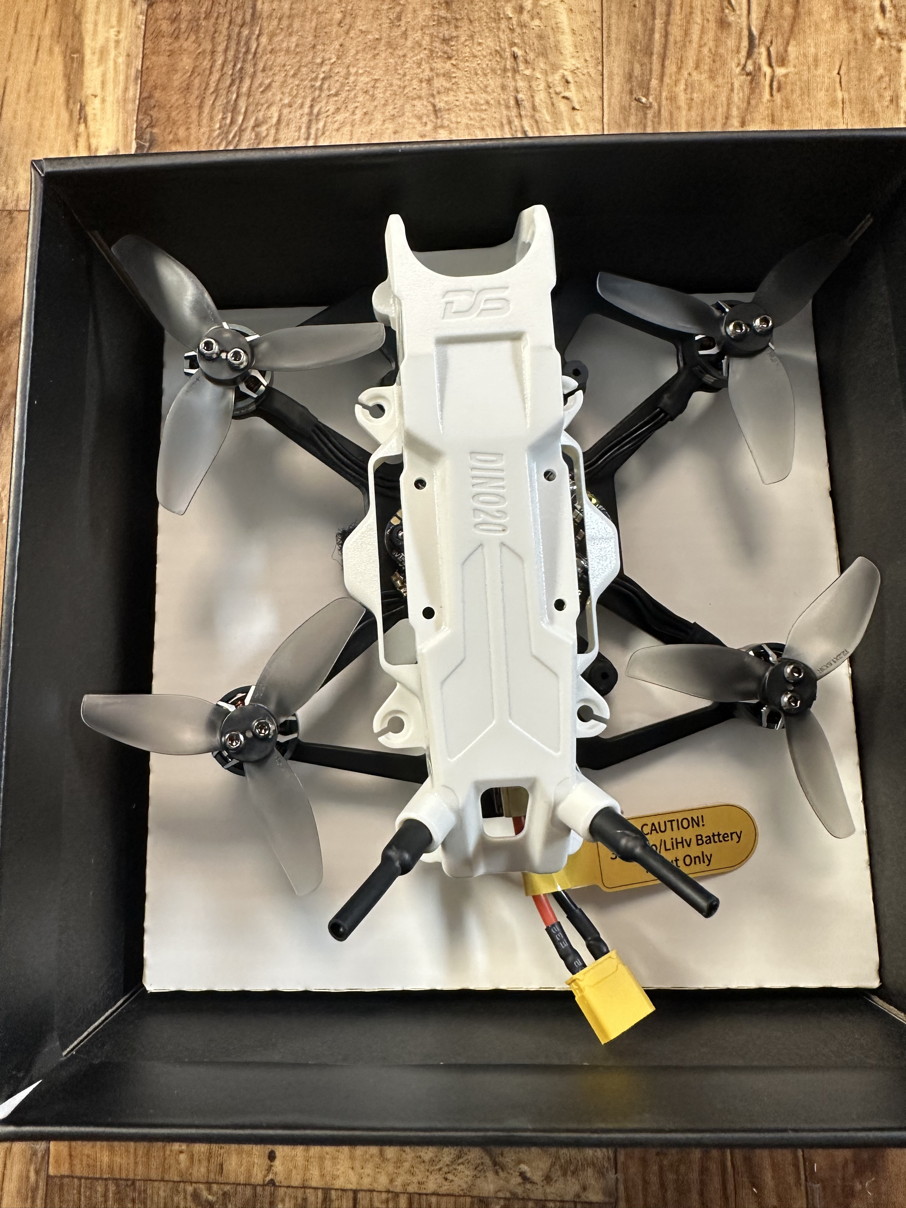

Im Inneren kommt der Copter voll montiert zum Vorschein (die Liniarantennen sind normal nicht verbaut, ist dem YT-Video geschuldet).

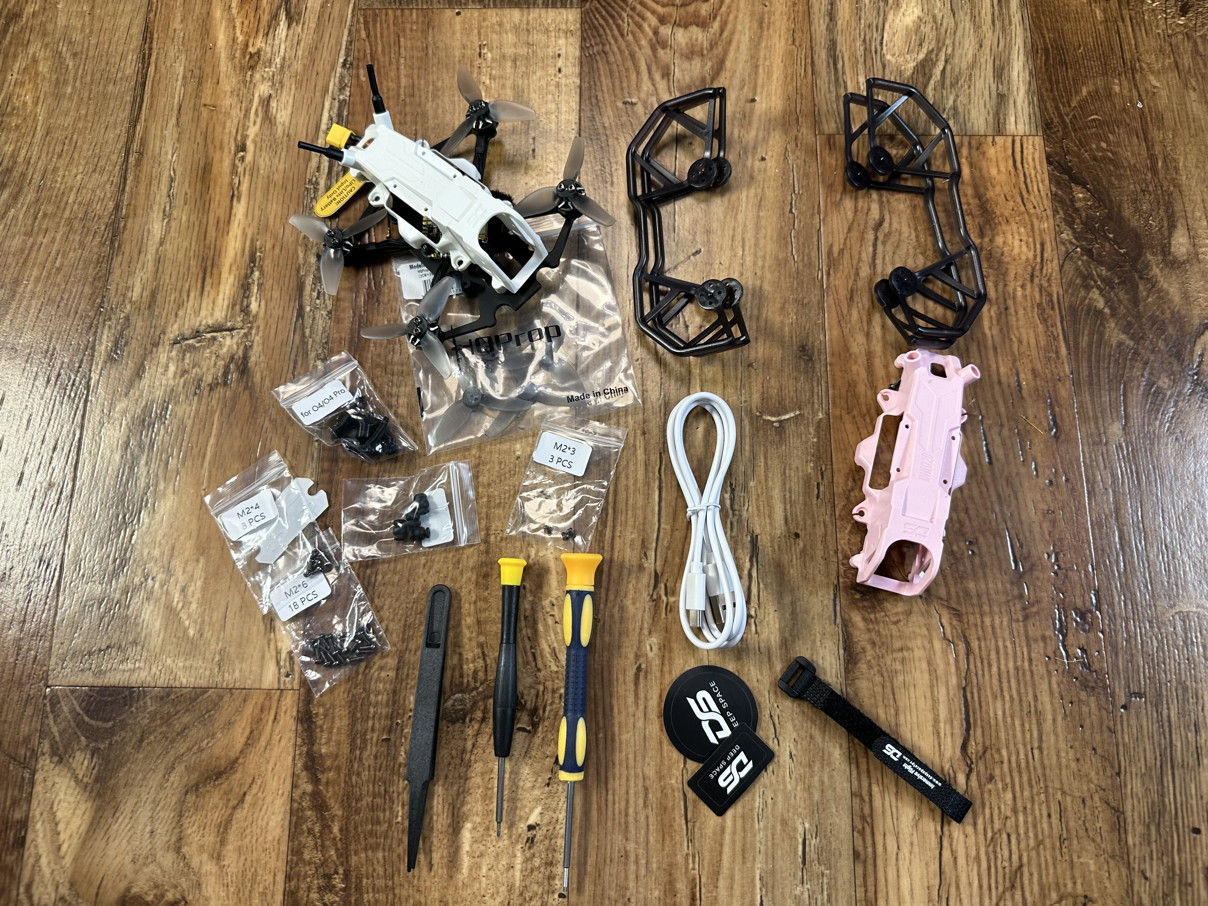

Hebt man der Copter aus der Verpackung, kommen hier wirklich viele Teile zum Vorschein.
Sogar passendes Werkzeug wird mitgeliefert.
Aber fangen wir erst mal mit dem kleinen Copter an.

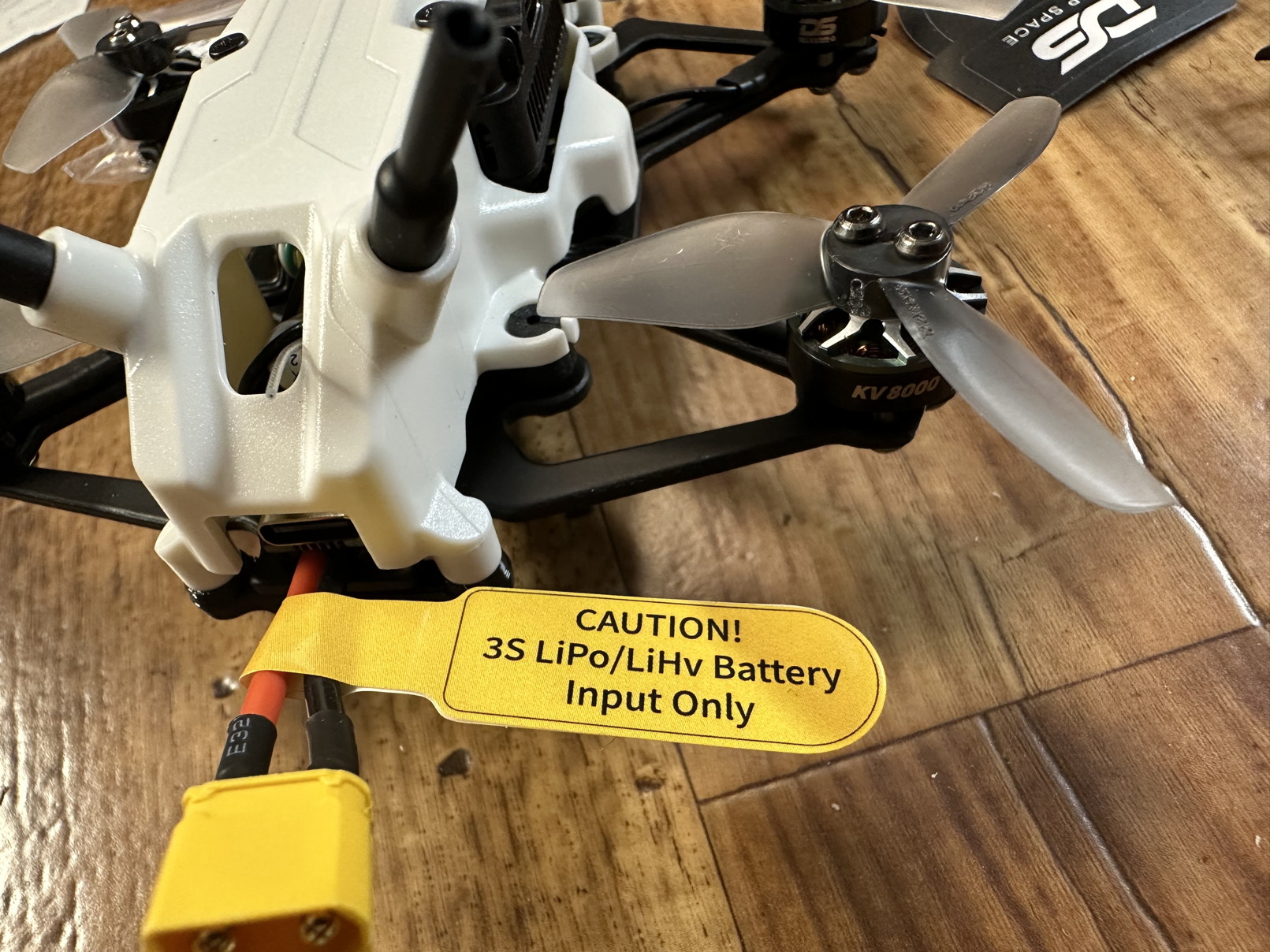

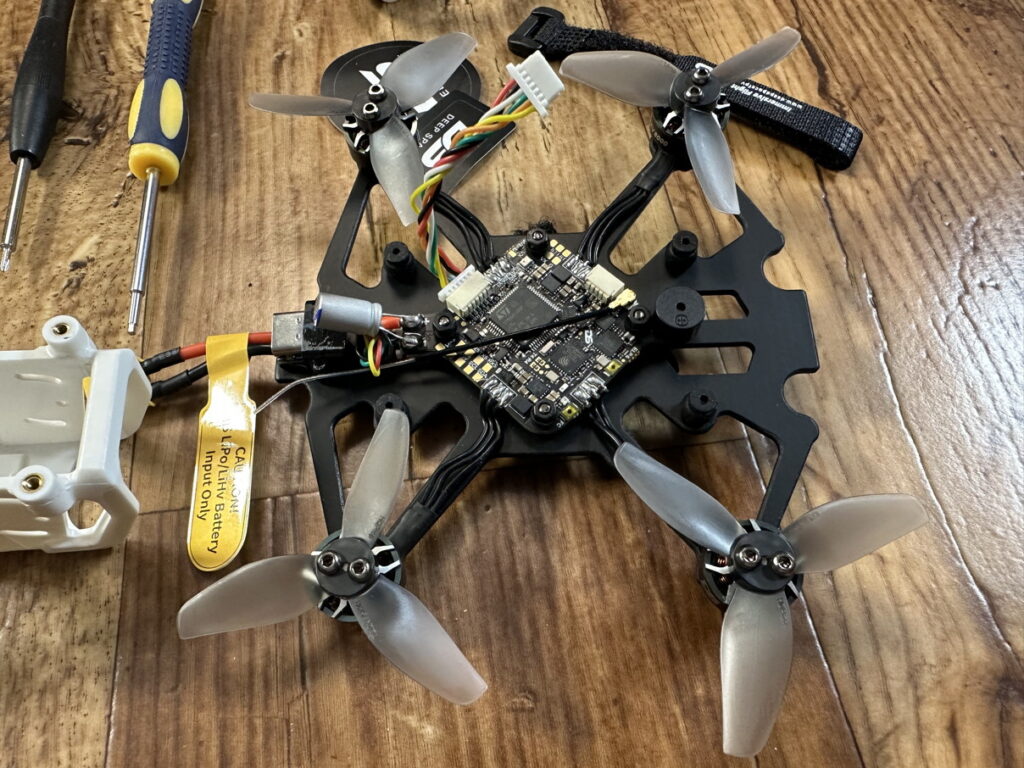

WICHTIG: wie auf der gelben Fahne zu erkennen ist, kann das Board nur bis 3S LiHV…somit merken, bei 4S wird’s dunkel.
Als Liposteckersystem haben wir hier einen XT30

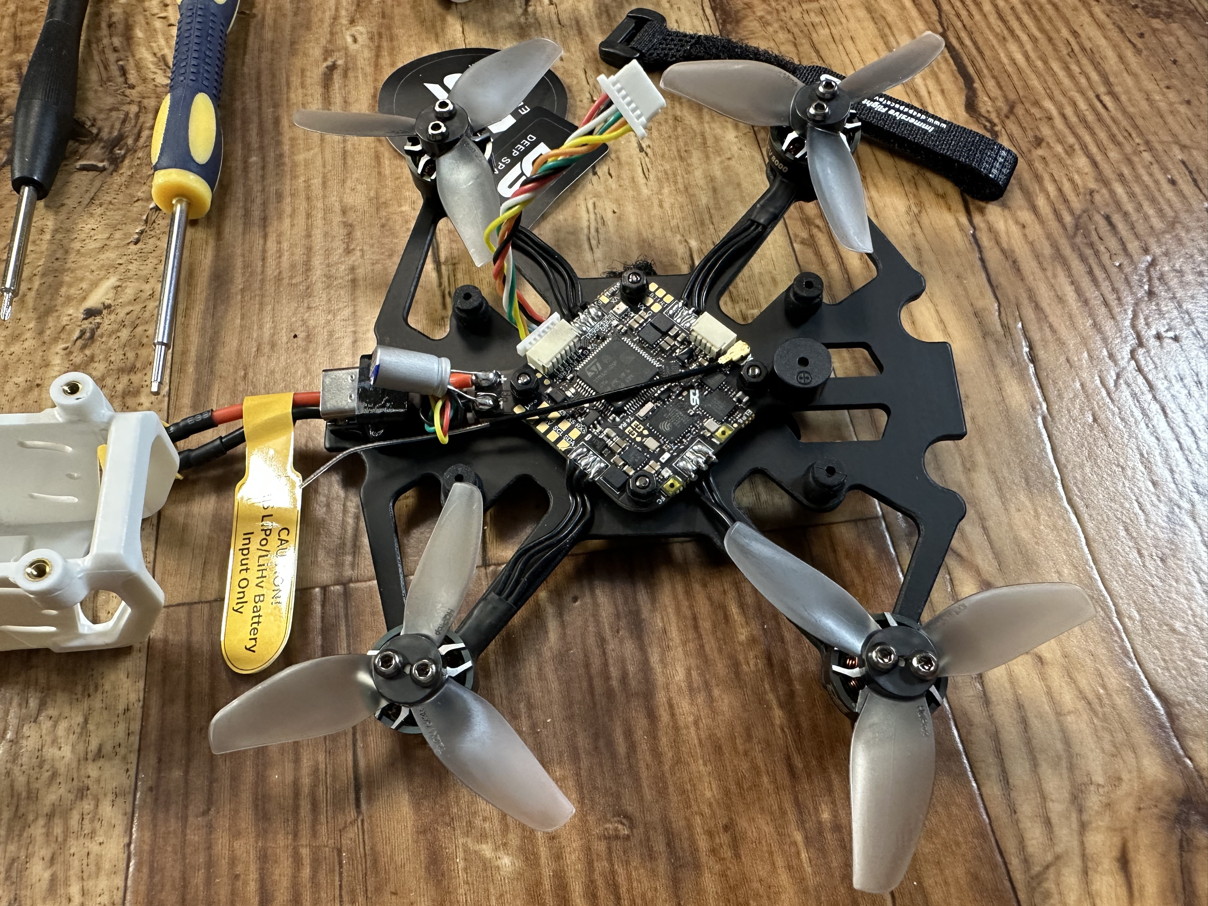

Jetzt aber mal ein paar Technische Daten.
Motoren haben wir DS 1203 mit 8000KV
AIO Board F405 u. 20A Bluejay ESC
ELRS 2.4Ghz onboard mit 100mw
BEC 9V / 2A oder 5V / 2A
Installierter Buzzer (Pieper)
Gyro: ICM-42688-P
BlackBox 16MB
Barometer unterstützt.
Max Propellergröße 2.2inch
Das Canopy ist komplett auf Gummis gelader, ist sehr schön an diesem Bild zu erkennen.
Zum Canopy muss ich sagen, hier hat man sich wirklich Mühe gegeben.

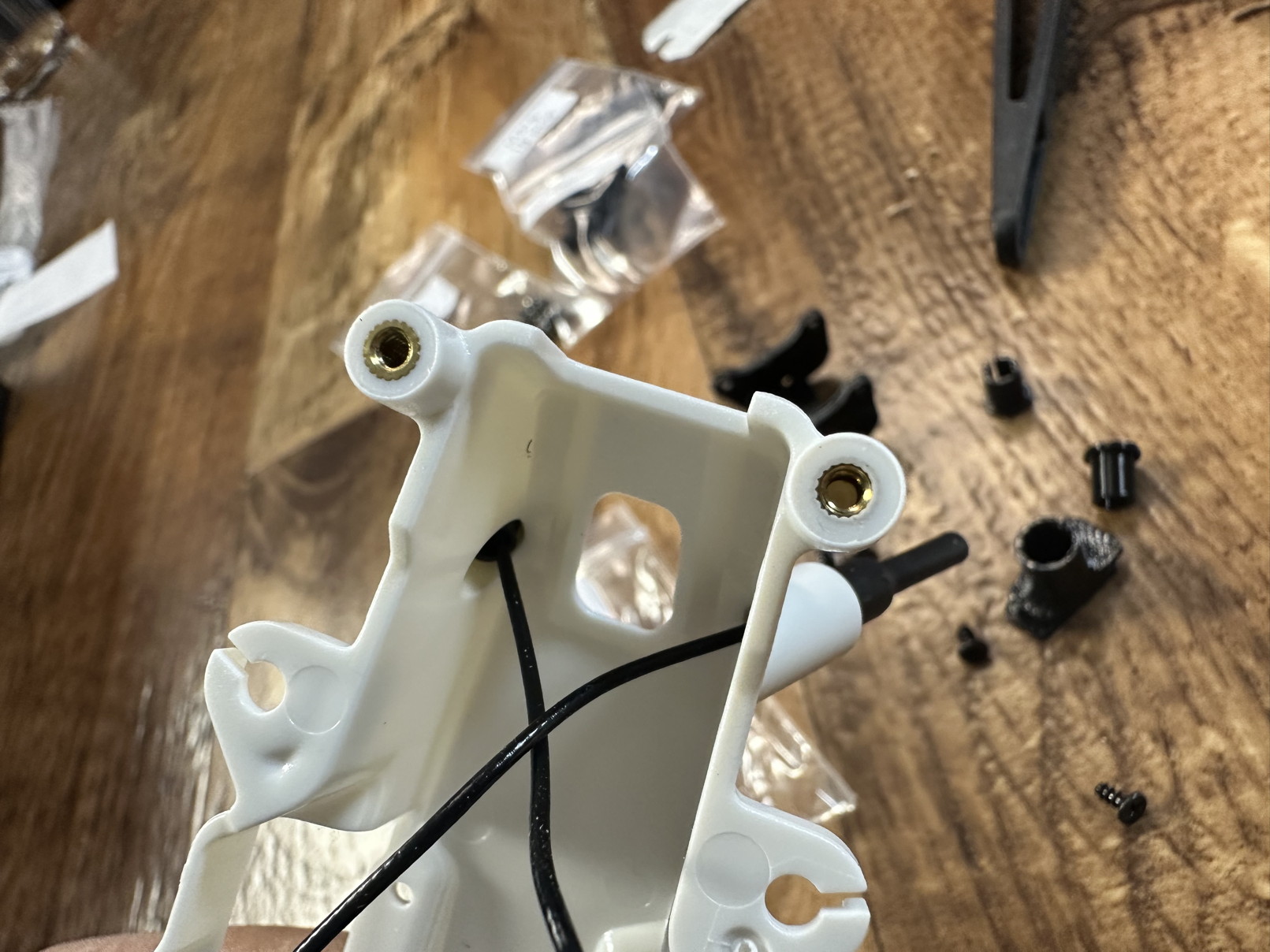

Ist komplett aus Kunststoff (kein 3D Druck) und bei den Gewinden, hat man Einschmelzgewinde verwendet.
Da macht dann auch mehrmaliges Öffnen noch Freude.

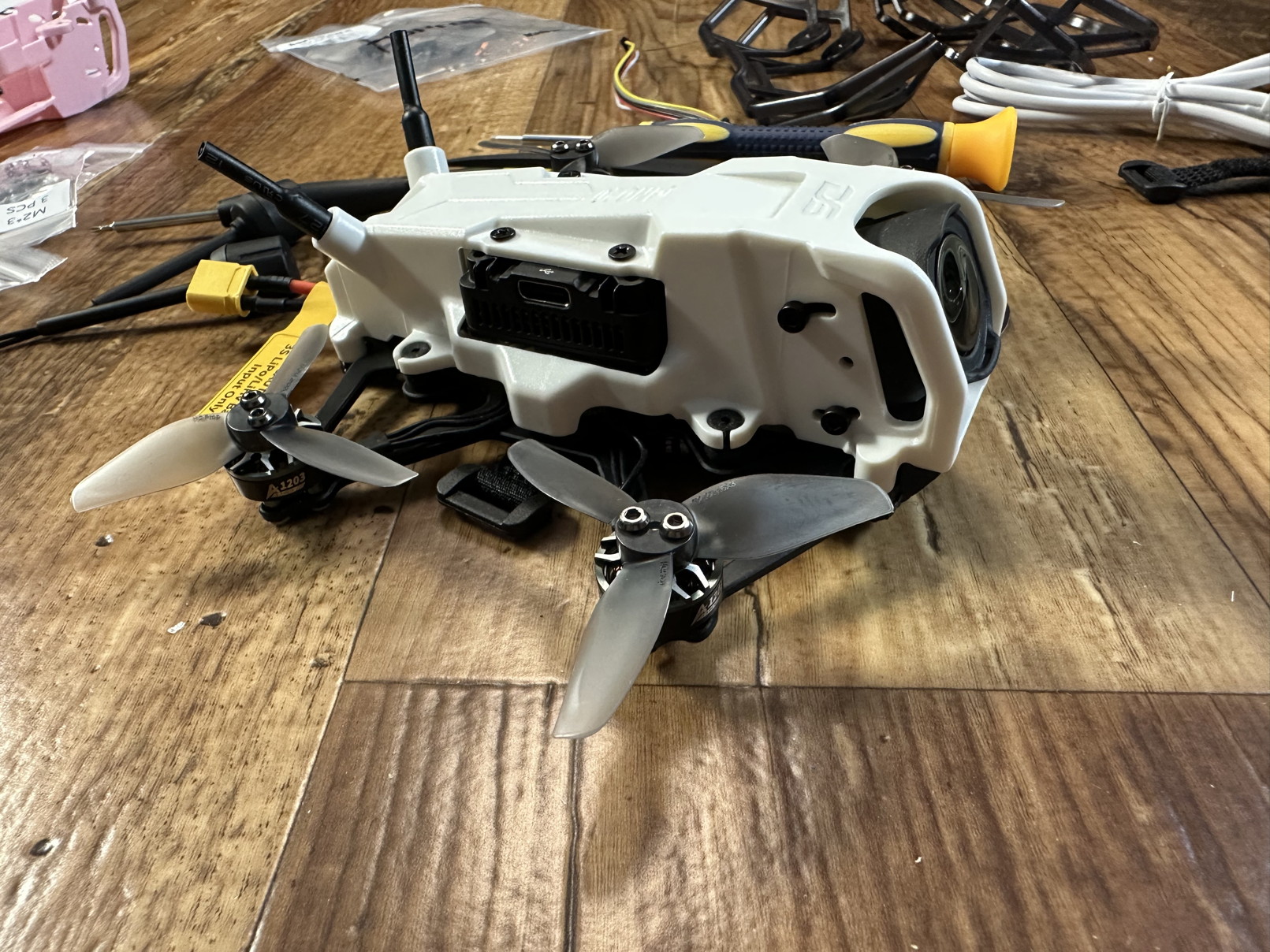

Da wir hier die DJI O4 PRO* bzw. auch die DJI O4 (lite)* verbauen können, wurde hier wirklich an alles gedacht.
Es werden passende Liniar-Antennen mitgeliefert. Sollte man die originalen Antennen verwenden wollen, gibt es passende Druckteile dazu. Selbst für die einzelne Liniar-Antenne der DJI O4 (lite) wird ein TPU Druckteil mitgeliefert, das mittig hinten im Heck eingeklippst wird.
Im vorderen Teil, hinter dem DS Logo, gibt eins eine Aussparung, die für ein kleines GPS gedacht ist (optional).
Da man hier nicht gespart hat und einen F405 verwendet hat, ist auch ein passender UART frei.

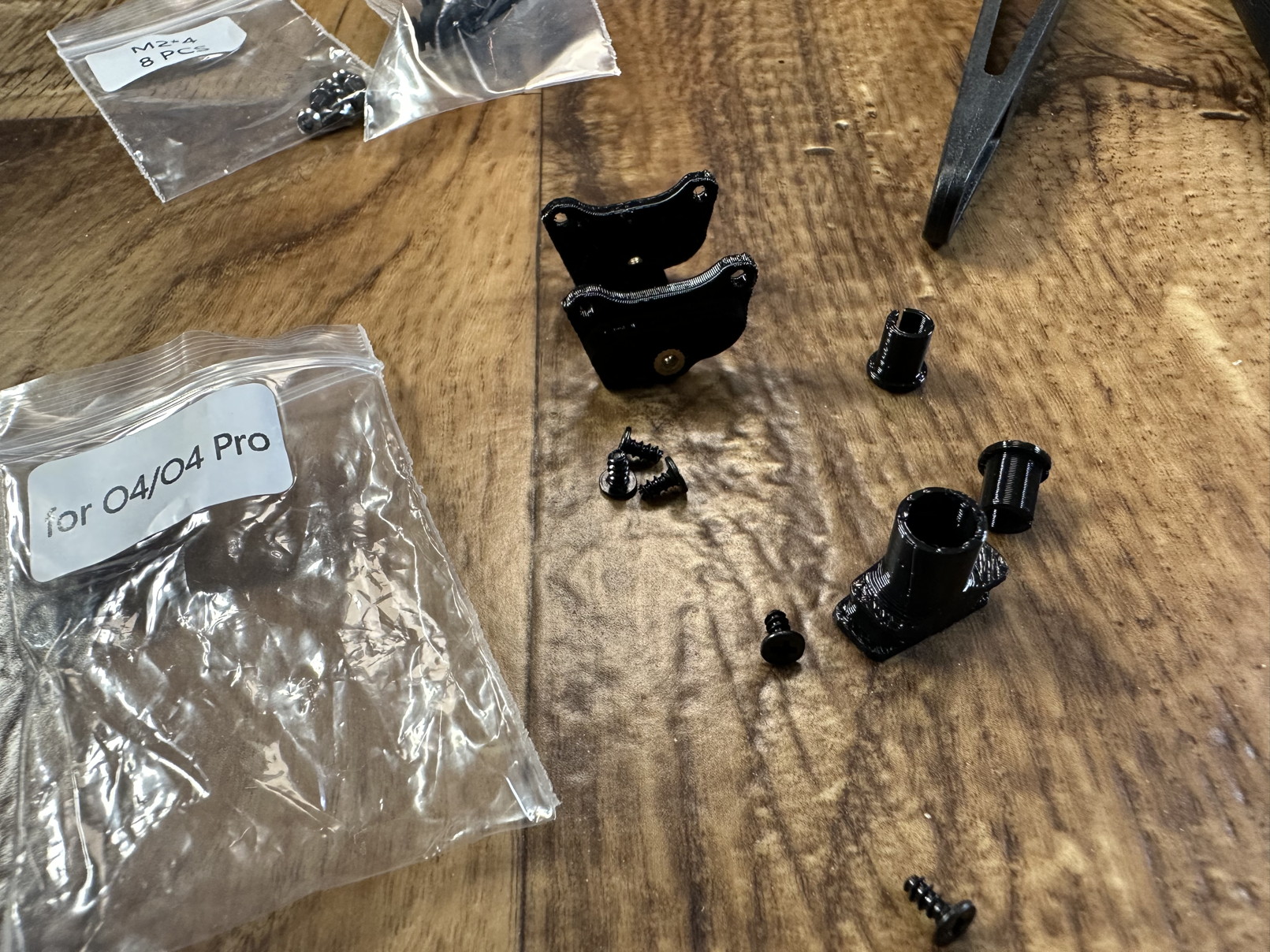

Hier mal die mitgelieferten Befestigungsteile für die DJI O4 / O4 (lite).
Die sich auch direkt von der DeepSpace-Seite laden lassen. (bis auf die Schrauben natürlich).

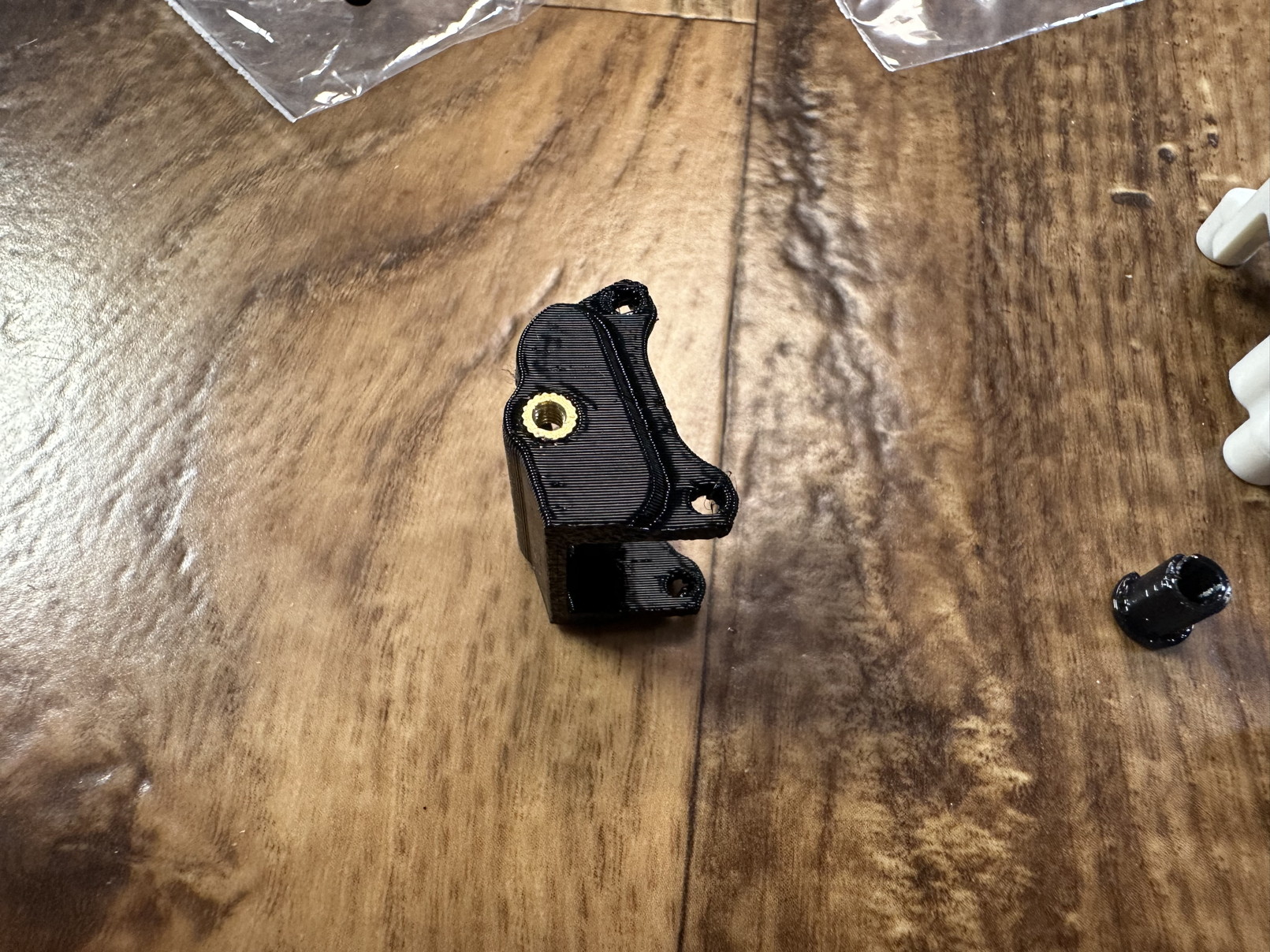

Selbst bei den TPU-Teilen hat man die Einschmelzgewinde verwendet.

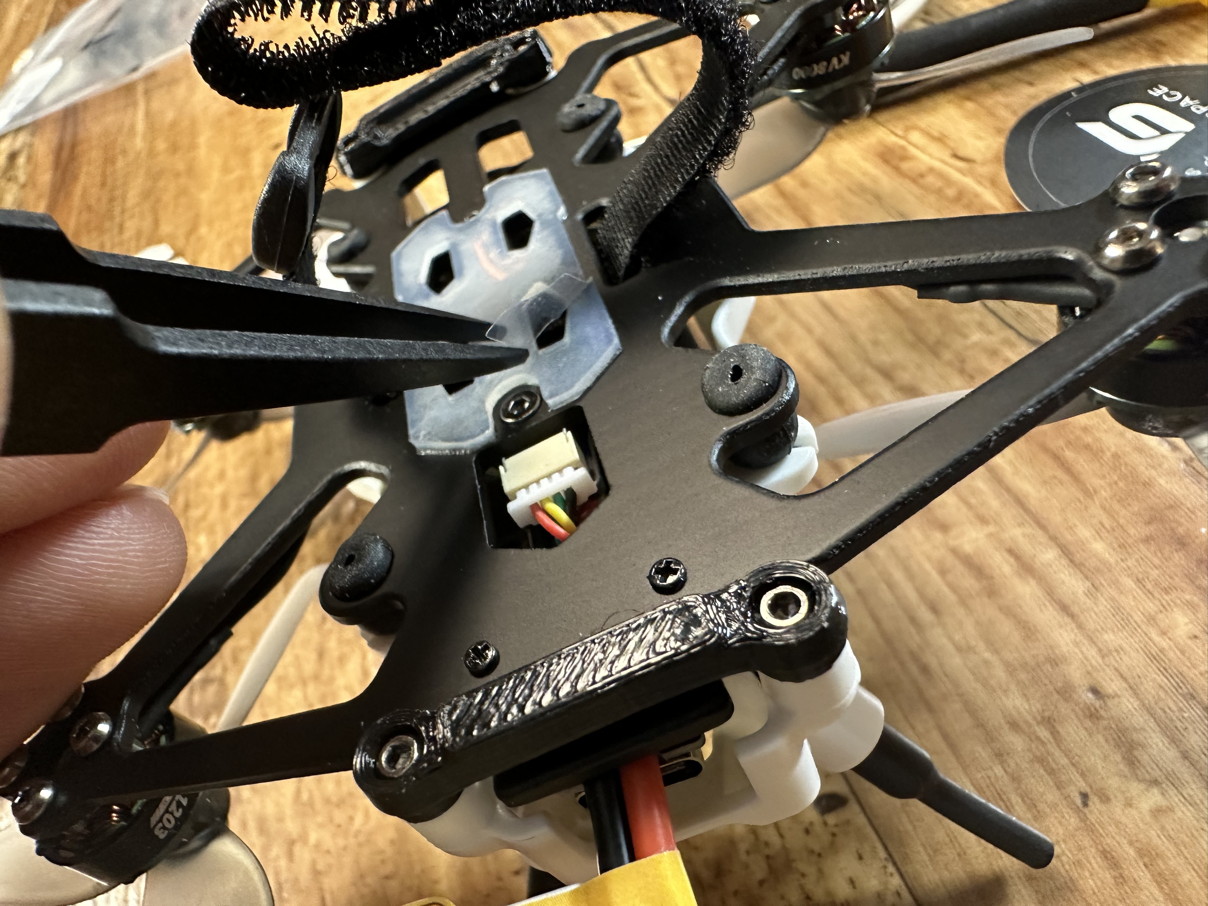

Noch ein kleiner Tipp am Rande, sollte das Lipo auf der Unterseite rutschen.
Das wird mit großer Wahrscheinlichkeit noch die Schutzfolie drauf sein. Diese ist sehr genau geschnitten und kann man erst bei exaktem Hinsehen erkennen.
Jetzt aber mal zum umfangreichen Zubehör.

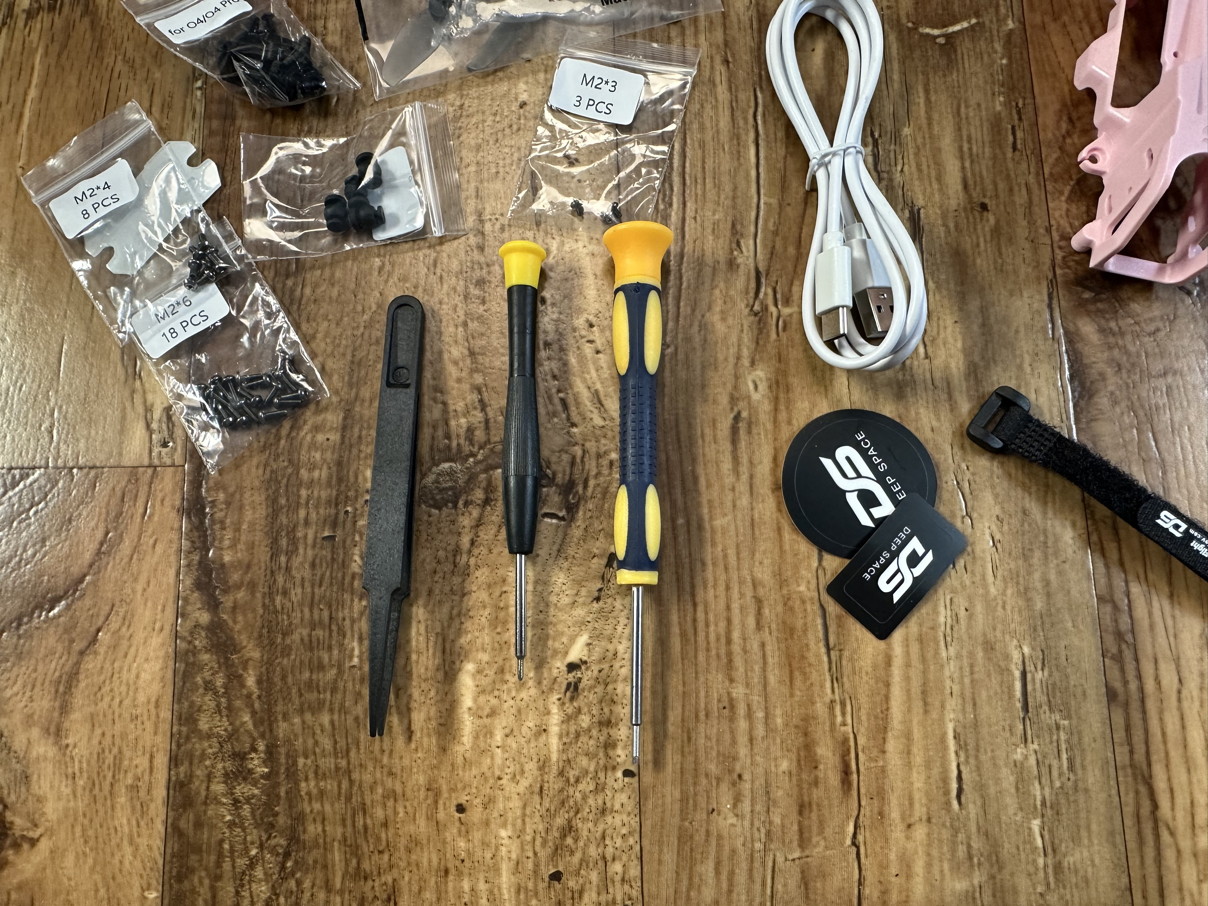

Wir haben hier wirklich alles dabei, was wir für den Aufbau brauchen, 1.5er Inbus, kleine Kreuzschraubenzieher und sogar eine Pinzette, um das Befestigen des Canopy mit den Dämpfergummis zu erleichtern.
4x Ersatz Dämpfergummis
3x M2 * 3
8x M2 * 4
18x M2 * 6 (werden für Propguards benötigt.
4x Propeller HQ 2x links 2x rechts
TPU Teile für DJI O4 PRO (und lite)
USB-A auf USB-C Kabel
Canopy in rosa (warum auch immer)
4x Propguards
1x Ersatz Lipo Strap

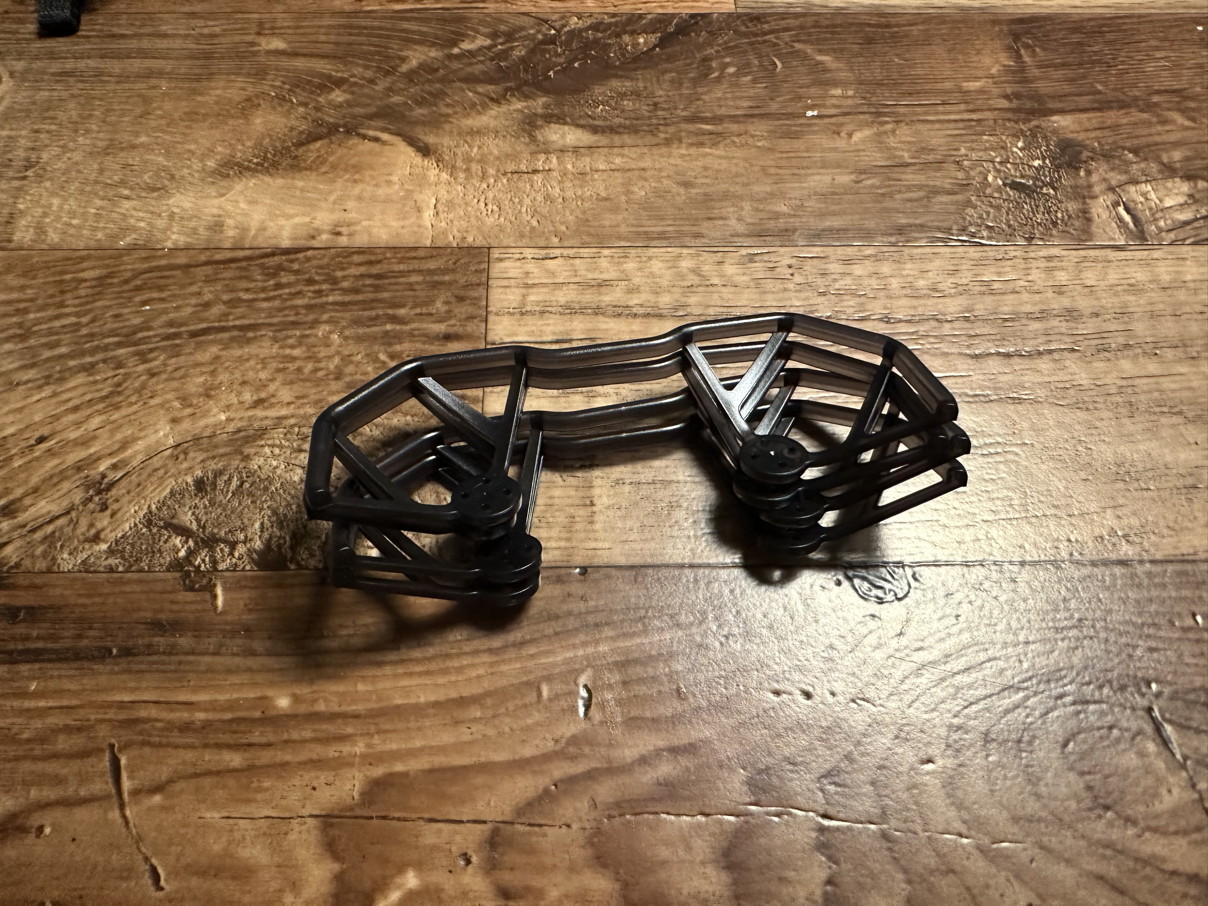

Bei den Propguards kann man nur sagen, Danke DeepSpace!
Hier gibt es kein Links oder Rechts! Die Teile sind so designed, dass sie bei beiden Seiten passen.

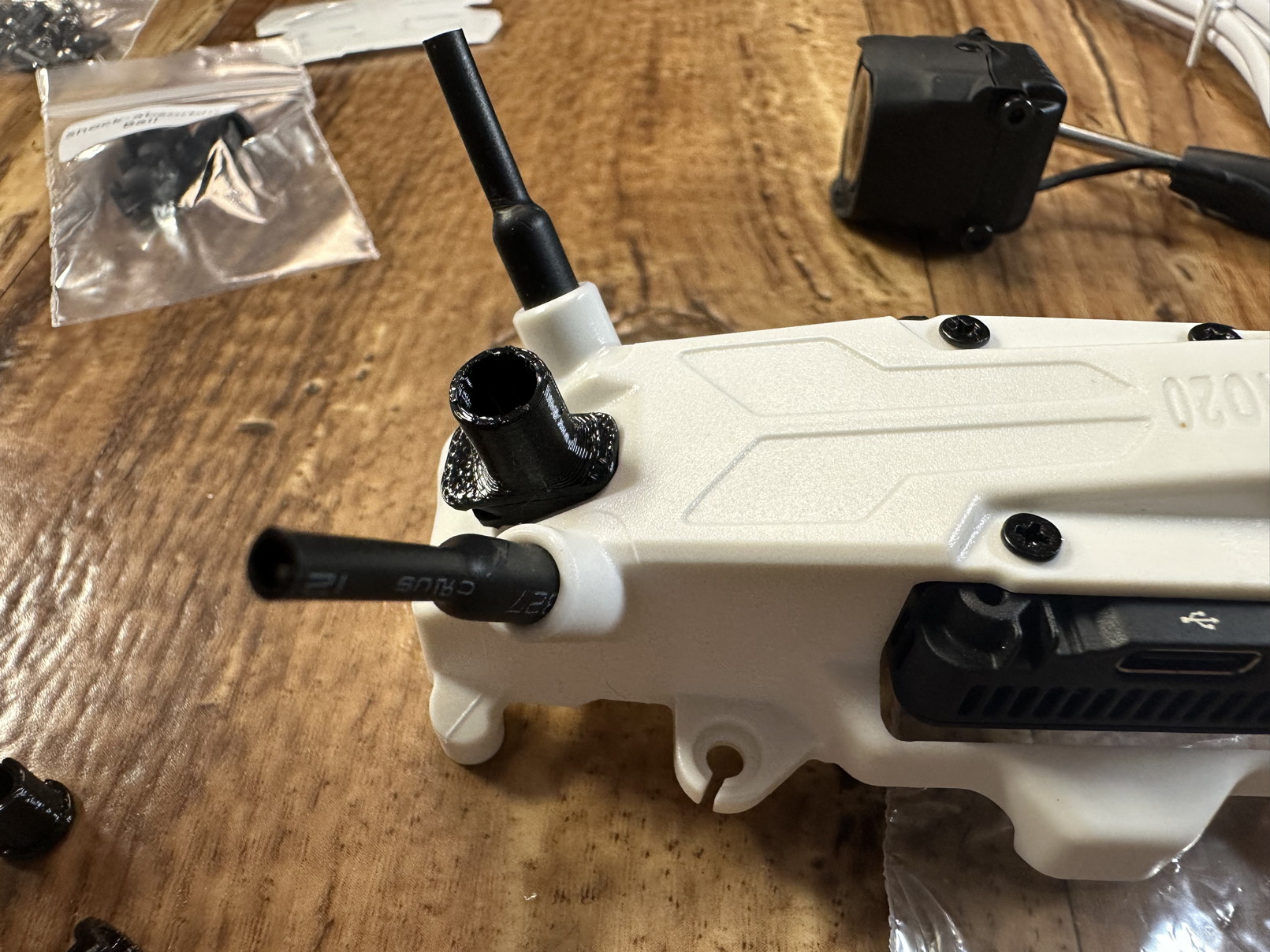

Wenn man die Linar Antennen für die DJI O4 PRO* verbaut, ist darauf zu achten, dass die von außen nach innen durchgeführt werden.

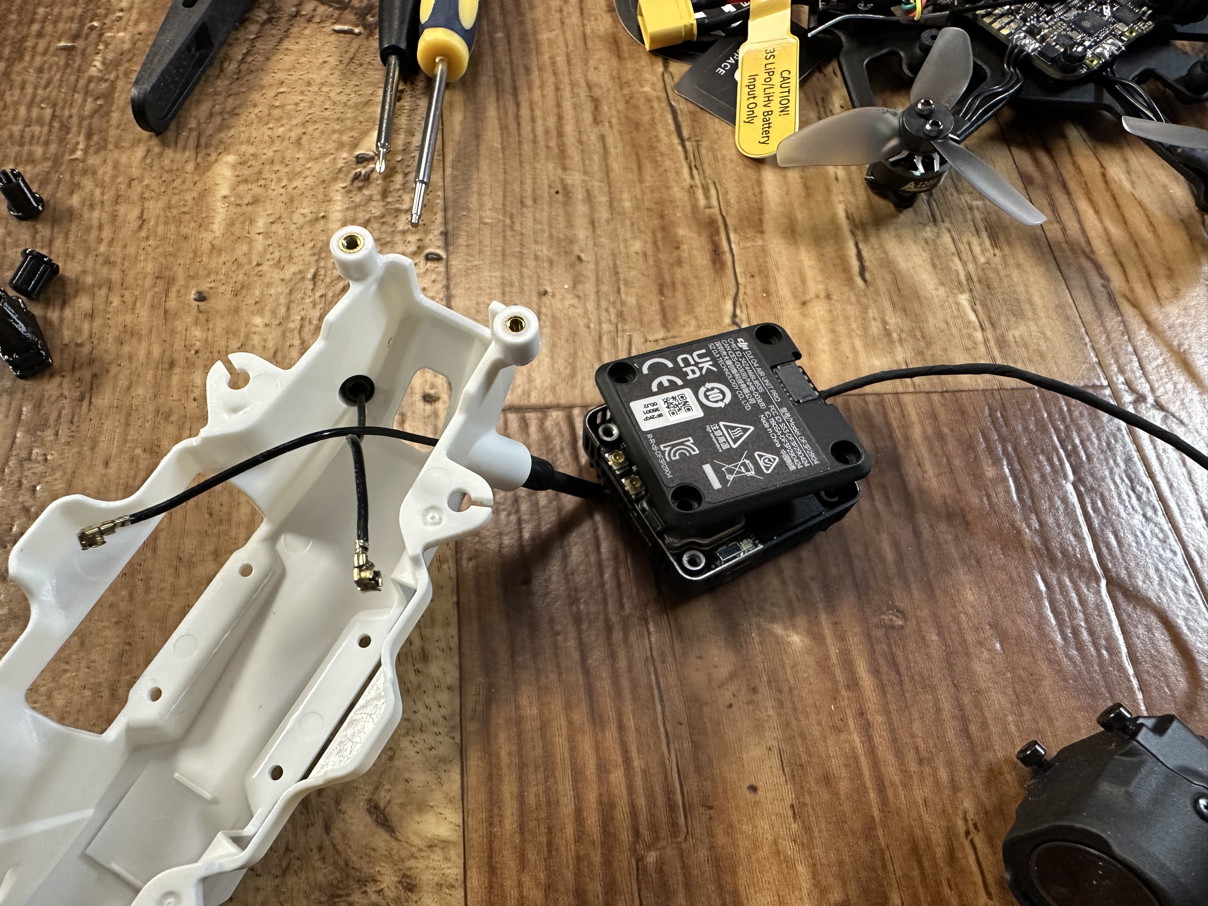

Im Anschluss daran mit der Air-Unit verbunden werden. Um an die UFL-Stecker zu kommen, muss die O4 PRO geöffnet werden. Aufpassen, der Deckel ist mit einem Flachbandkabel verbunden.
Dann wird die Air-Unit mit den Grobgewindeschrauben befestigt. Für die Kamera kann man die originalen Schrauben verwenden.
Die Kamera kann hierbei in verschiedenen Winkeln und Positionen verschraubt werden.

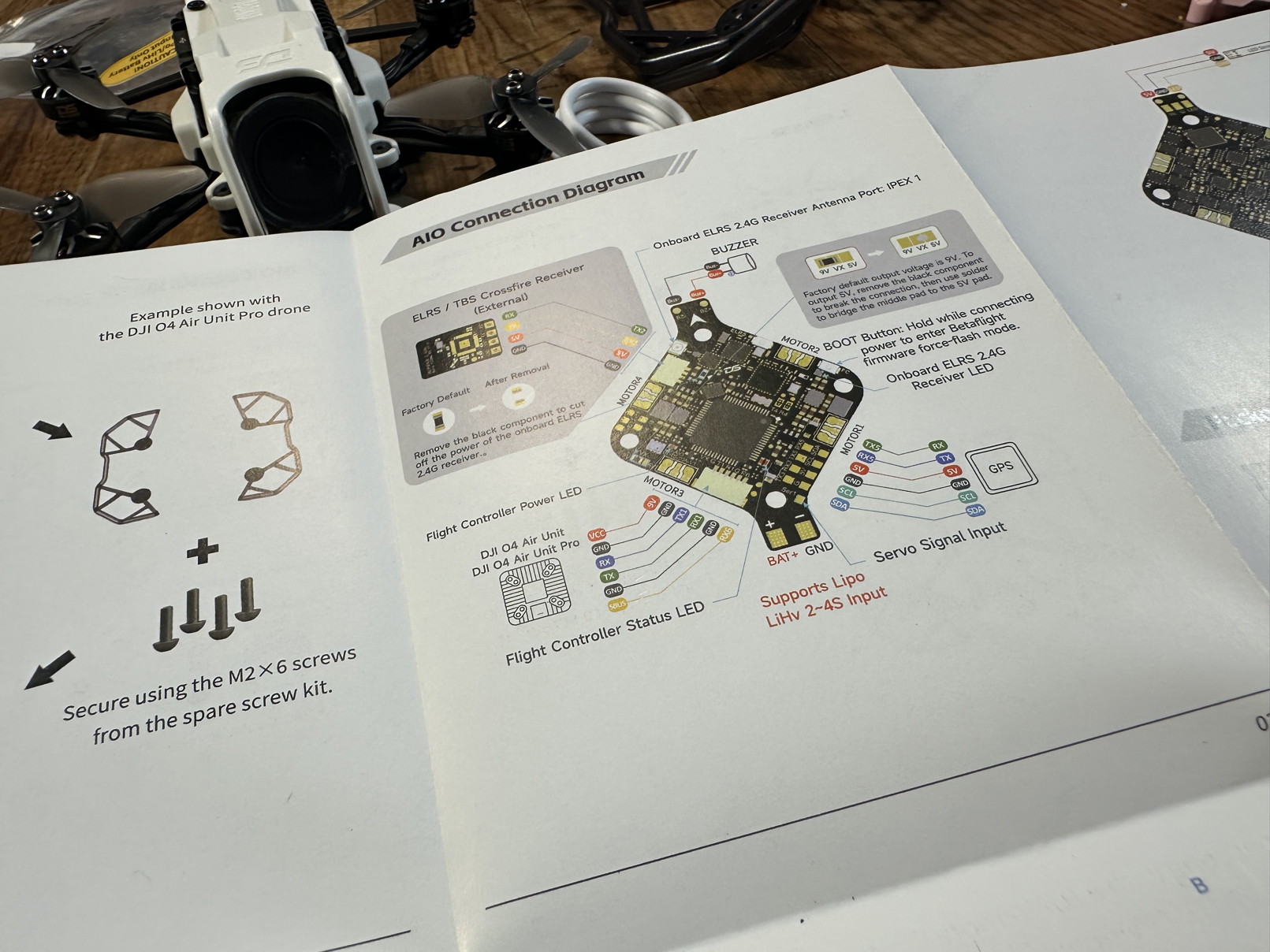

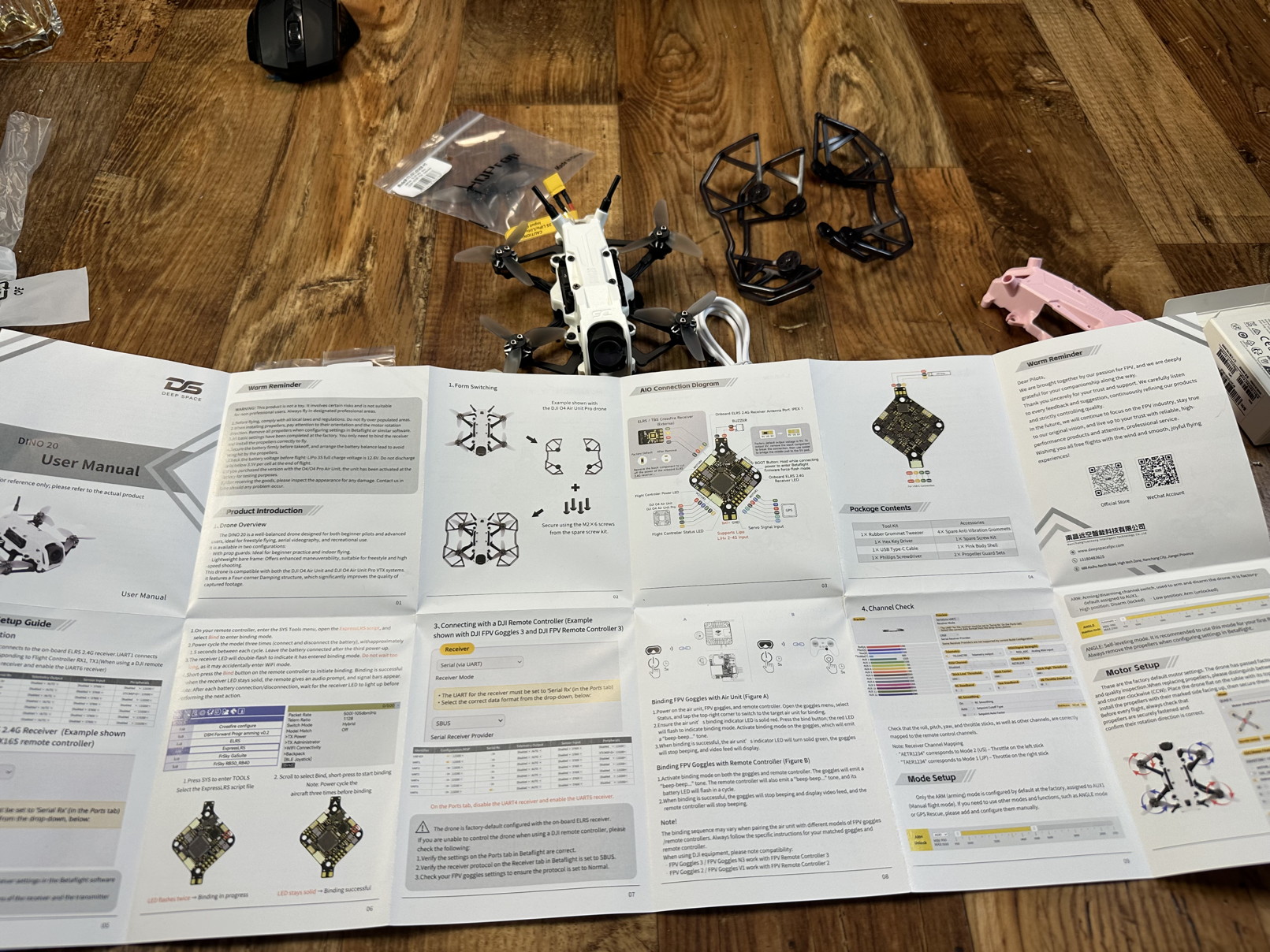

Zu guter Letzt bleibt eigentlich nur noch die nicht erwähnte Kurzanleitung übrig.
Auch wenn die Anleitung in Englisch gehalten ist, sollte sich jeder, sehr schnell zurechtfinden.
Tipp
Es gibt auch die Möglichkeit, einen TBS Crossfire Empfänger zu verbauen.
Dazu muss aber ein Bauteil auf dem Board gelöst werden.
Zusätzlich können wir noch den BEC via Jumper zwischen 9V und 5V schalten. Auslieferungszustand sind 9V
Um die Propguards zu befestigen, ist etwas Fleißarbeit nötig.
Dazu müssen alle Schrauben gelöst und entfernt werden.
Im Anschluss werden die Proguards mit den mitgelieferten Schrauben M2 * 6 befestigt.

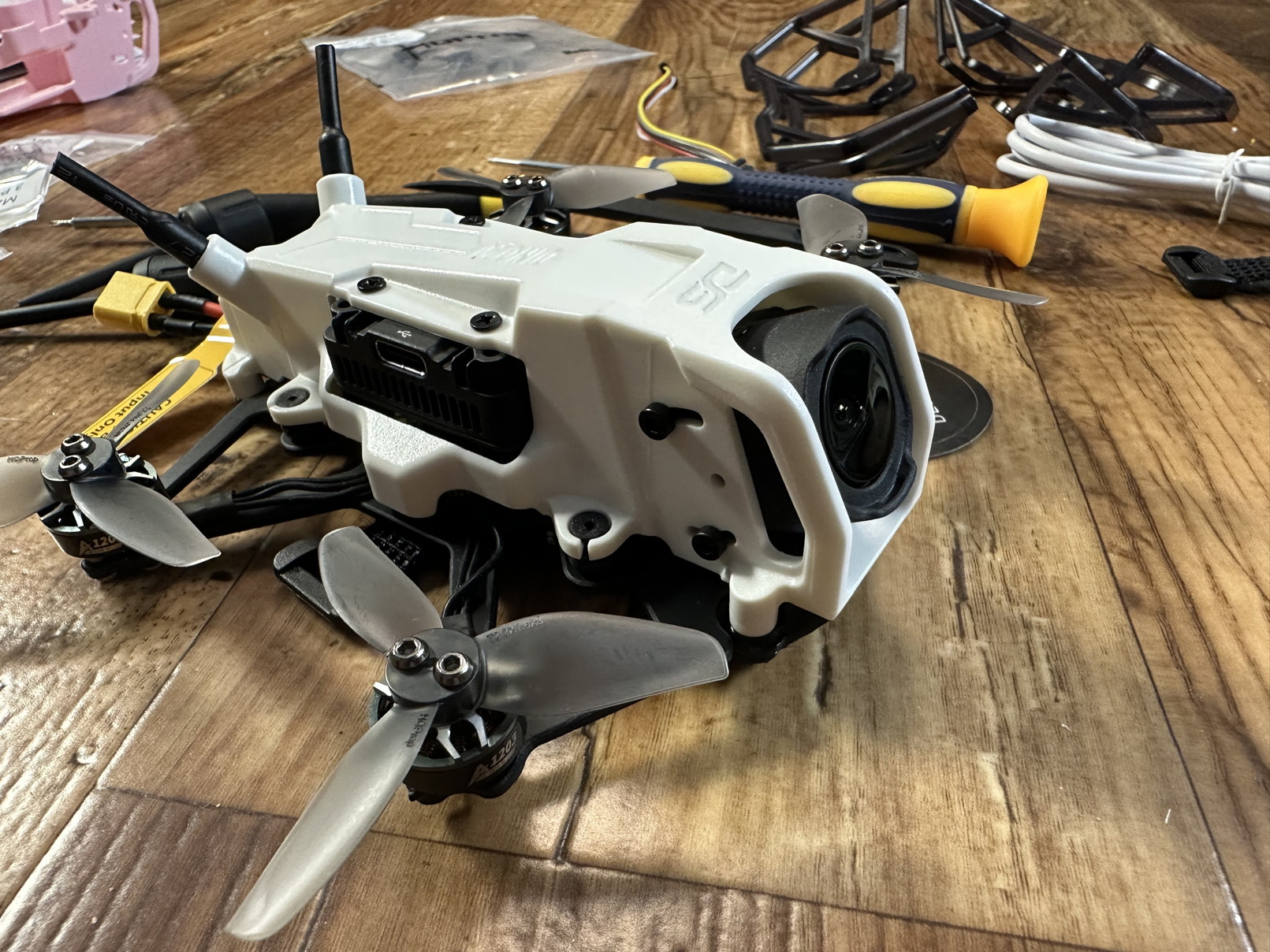

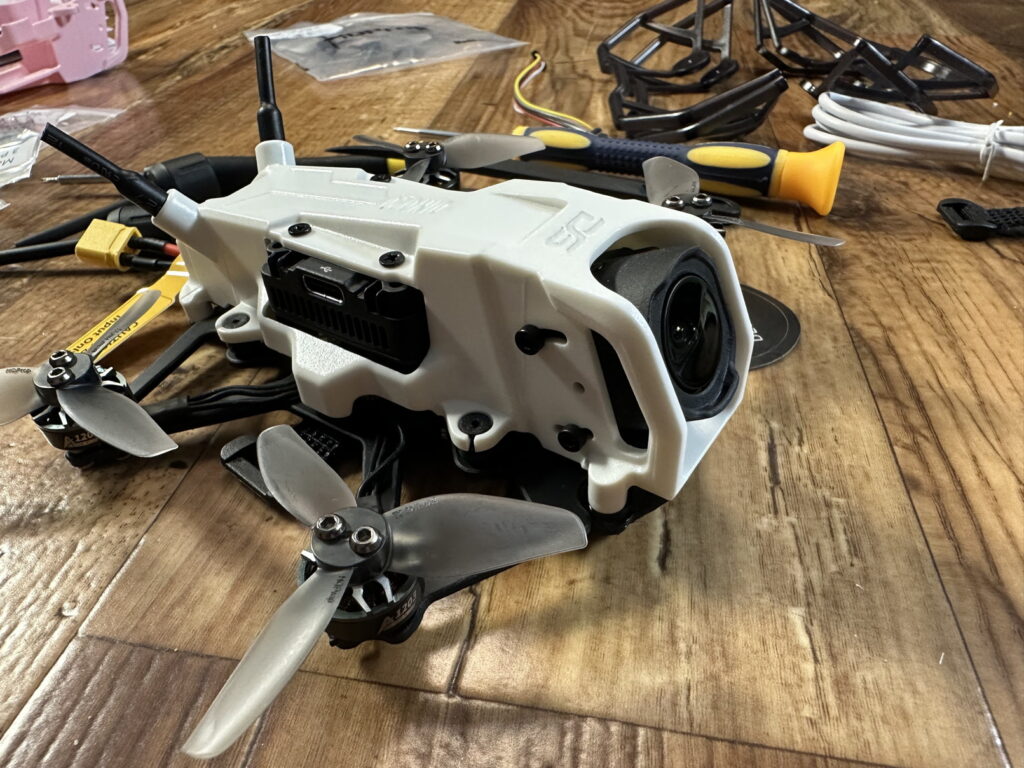

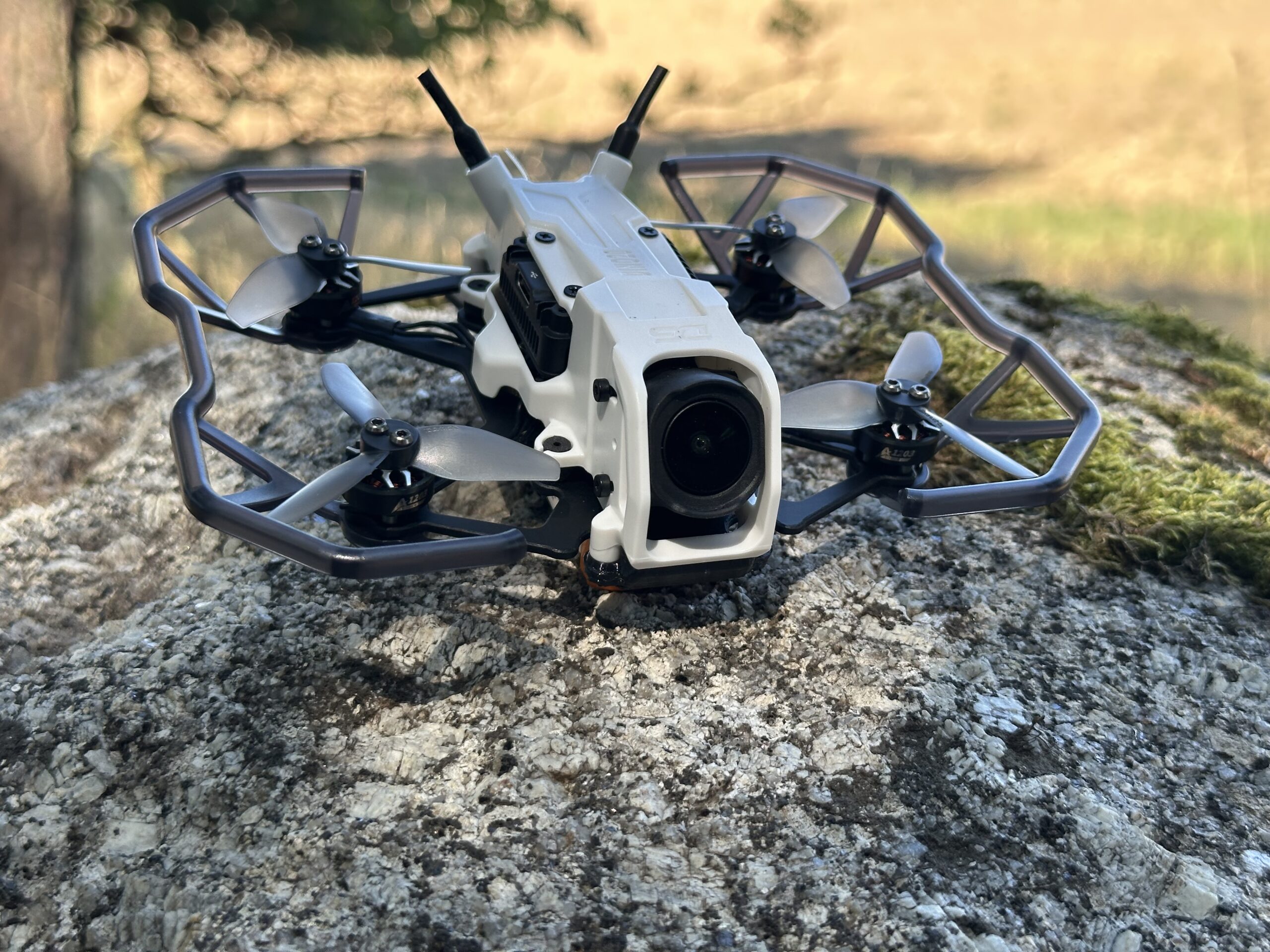

Das ganze sieht dann so aus:
Wie sich das ganze verhält, bzw fliegt, sieht Ihr in meinem Reivew video auf YT:
Für 159 Euro bekommt man hier wirklich viel Copter und Zubehör.
Auch wenn man hier das VTX-System noch hinzurechnen muss, für die Endsumme.
Der Copter kommt mit BF 2026.04. und vorgetuned. Auch den Tune findet man auf der DeepSpace-Seite.
Wer einen vielseitigen kleinen Flitzer und/oder Cinewhoop sucht. Dem kann ich das gute Stück nur empfehlen.
