Fossils Stuff FSGX 210 (jetzt RAGG-e)

2016 hab ich mir den Fossils Stuff Frame aufgebaut.

Besonderheit an dem Frame ist, das er aus Kunststoff ist.

Genau genommen, aus dem Material aus dem Schiffsrümpfe gebaut werden.

Damals war das nen neuer Hype. Heute bekommt man die ähnliche Frames noch von der Firma RAGG-e.

Der Aufbau wird aus folgenden Komponenten sein.

Fossils Stuff FSGX 210 Frame
Akkufach mitbestellt, aber erstmal nicht verbaut
LUX 32bit FC (baugleich Lumenier)
FrSky XSR
Matek PDB (was ich eigentlich nicht gebraucht hätte)
30A RaceStar ESC V1
Tiger F40 2500KV Motoren
FX 795 5.8Ghz Videosender
Foxieer HS1177 (arrrg einmal hat men nen oranges Gehäuse, dann passt es net zum Rahmen, grr)
GoPro Mount

Soviel mal zu Hardware…

Erstmal den Frame Untersucht, nach möglichen Verstecken wo alles verbaut werden kann.
Wichtig war mir dabei, das alles in den Rahmen kommt und ich nichts außenliegend habe.

Grundversorgung mal installiert, angetestet wie das Metak PDB am besten reinpasst.

Erst wollte ich es ja direkt Aufliegen lassen, aber dann hätte das mit dem Lipostrap nicht mehr funktioniert.

Darum ist es auf Distanzbolzen verbaut. Bei der Gelegenheit gleich die Motoren auch mit verbaut.

Dann habe ich den FPV Sender erstmal verschraubt, damit der nicht weiter am Tisch rum kullert.

Hierzu muss dann erstmal nen Loch mit 6,5 mm hinten in den Deckel gebohrt werden.

Orientieren kann man sich hier von unten, an dem kleinen Loch.

Dann mussten die ESC’s irgendwo untergebracht werden.

Mir war klar, dass das so nicht reinpassen wird, darum hab ich die ESC’s erstmal nackig gemacht… :evil:

Bei dem geringen Platz, muss ich die Kabel sowieso anpassen, also gleich direkt im Rahmen.

Somit haben die ersten 2 Regler ihren Platz gefunden.

Alle 4 Regler dort reinzuquetschen war mir zu kritisch.

Darum habe ich beschlossen, die anderen 2 Regler ins oberste Stockwerk zu verfrachten.

Anschließend ist die Lux eingezogen und die FPV Kamera wurde verschraubt.

BOOOAAAHHH und hatte mir vorgenommen, das nächste Mal sieht es net wieder so aus :saint:

Also weiter gehts…. Damit ich vernünftig an den USB-Port der Lux komme, muss ich die um 180 Grad drehen.

Weil hier der USB-Port leicht versetzt ist.
Verkabelung für FPV Sender anbringen und den Empfänger für die Funke anbringen.

Da ich erstmal nix anderes da habe, kommt ein Spektrum Satellit zum Einsatz.

Dann erstmal Deckel drauf und ab zum Probefliegen……

So weit ging erstmal alles, PIDs ein wenig angepasst fliegt sich sehr schön.

Ein X Frame bleibt halt nen X Frame.

Jetzt musst die GoProhalterung noch drauf. Bei der GoProhalterung wiederum habe ich 2 Löcher entdeckt, die wie geschaffen für die Matek RGB Leiste mit Piepser ist.

Also habe ich kurzum beschlossen, die auch noch zu verbauen.

Da es jetzt aber langsam eng wurde drin, und ich die Ledleiste steckbar wollte, musste ich mir mit dem Stecksystem was einfallen lassen.

Ich habe mir hierzu bei älteren Stiftleisten und Buchsen der Amiga CPU bedient, die man für den 68060 CPUs verwendet.

Dann Deckel drauf und Affe tot….

Soweit so gut… Aber mit Spektrum war ich mal wieder sehr unzufrieden.

Inzwischen ist der FrSky XSR eingetroffen und habe den verbaut.

Das Akkufach wäre zwar megapraktisch und würde auch gleich als Landegestell fungieren.

Aber irgendwie kann ich mich nicht dran gewöhnen, auch ist er dann nicht mehr wirklich rucksacktauglich.

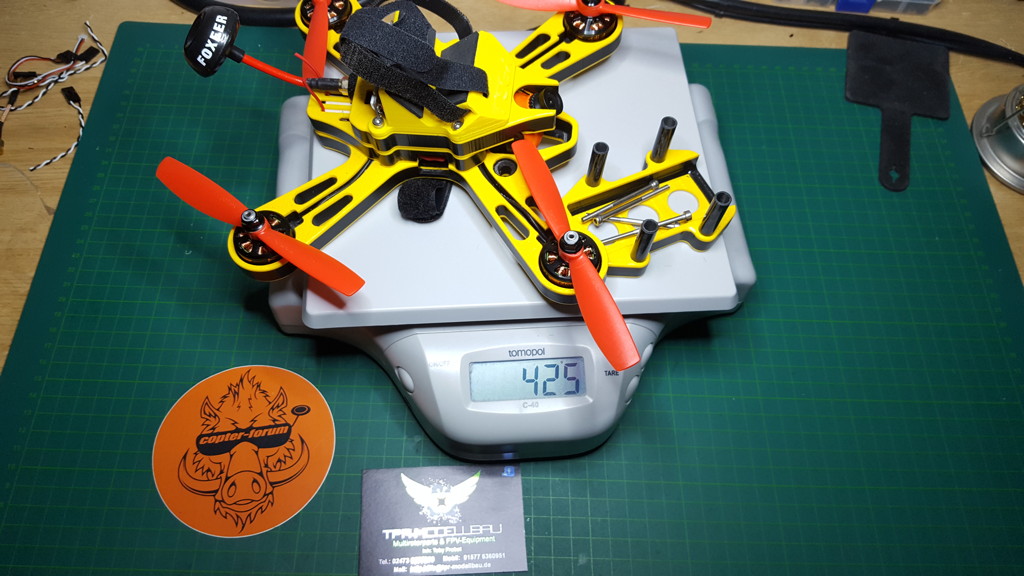

Überrascht hat mich der FSGX 210 dann doch sehr mit dem Gesamtgewicht.

Da ist der Luminier QAV-R doch ein paar Gramm leichter.

Mit Akku pack ja, aber so wie er im Moment aufgebaut ist, nicht….

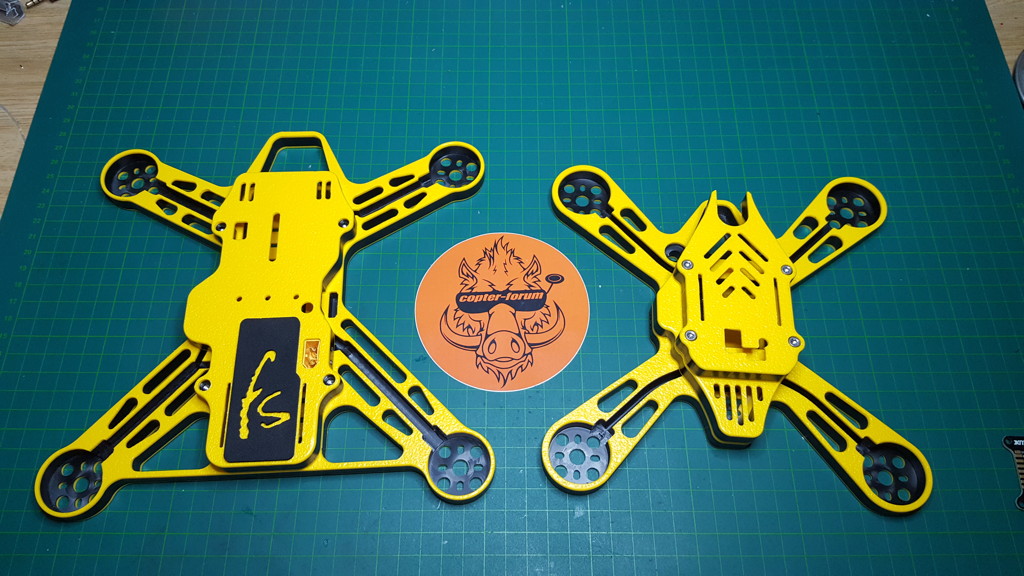

Hier mal ein paar Bilder vom Fossils Stuff Gravity 250 und dem Fossils Stuff GSFX 210.
