HGLRC Draco Digitales Artlynk System
Heute schauen wir uns das Draco Artlynk-System, digitale FPV Übertragung zum günstigen Preis.
Was ist Artlynk eigentlich?
Das System basiert auf der Funktechnologie des Herstellers Artosyn (AR803X-Chipsatz) und wurde in Zusammenarbeit mit der Firma KAP entworfen. Da es sich um einen gemeinsamen, offenen Standard handelt, sind die Air Units (Sender), FPV-Brillen und Empfangsmodule verschiedener teilnehmender Marken untereinander kompatibel.
Zu den Marken, die Hardware für das ArtLynk-Ökosystem anbieten oder integrieren, gehören unter anderem BetaFPV, Skyzone, HGLRC und TJRC (Stand 10.2026).
Nur mal so ganz grob angerissen, da können in Zukunft ganz schnell noch andere FPV Anbieter dazu gekommen. Wie schnell sowas marktführend werden kann, hat man an ExpressLRS gesehen.
CaddxFPV benutzt zwar beim Ascent-System den gleichen Chipsatz, hat sich bis jetzt aber noch nicht der Allianz angeschlossen und nutzt daher Ihre eigene Firmware.
Ich werde euch hier die Draco VRX (Ground Unit), HGRLC Patch Antenne und den VTX A1+ Lite vorstellen.
Beginnen wir mit dem VRX (Ground Unit).
Diese kommt in einem umweltfreundlichen weißen Pappkarton mit HGLRC Logo auf der Voderseite.

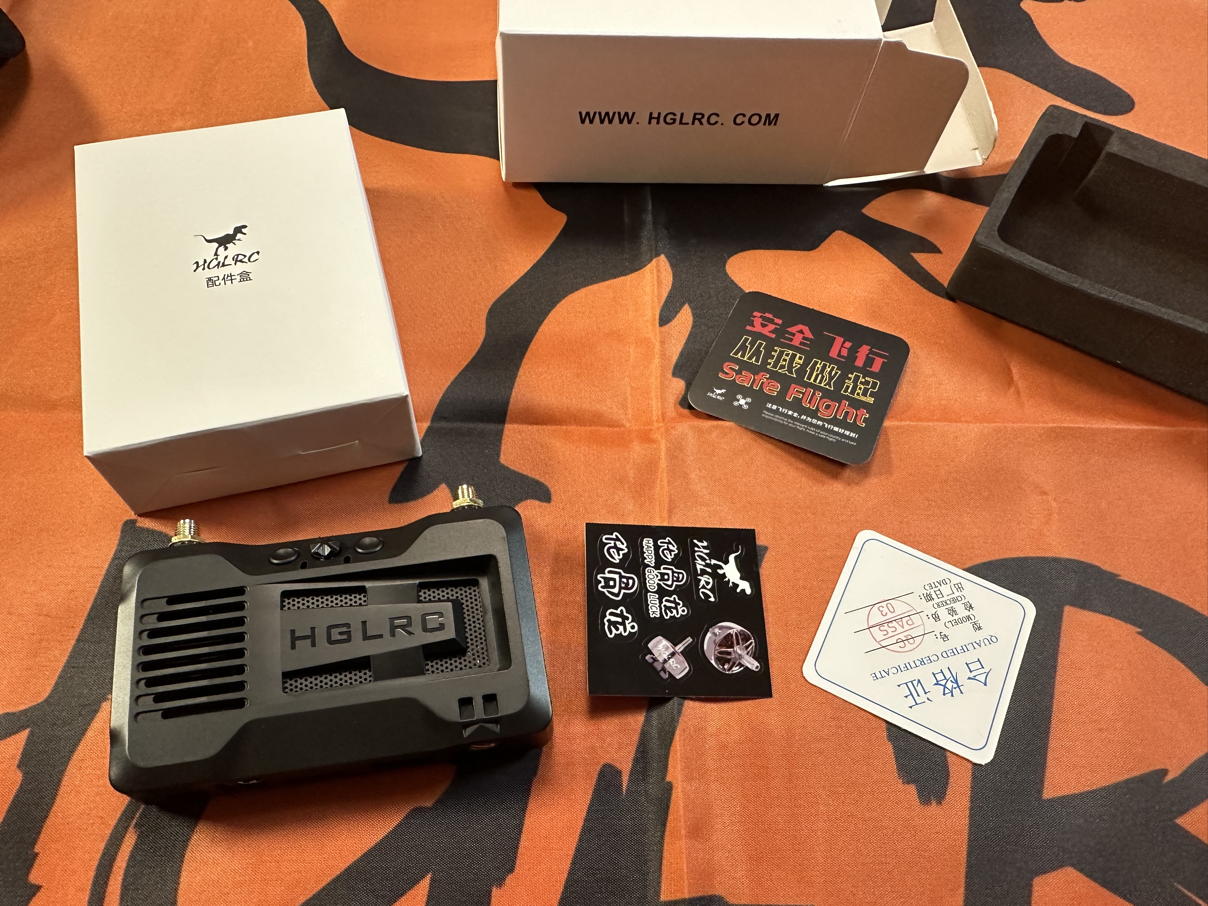

Im Inneren gut verpackt, finden wir die Draco Ground Unit und einen weiteren Pappkarton, ein paar Sticker und die Kontrollkarte so wie SafeFlight Karte.

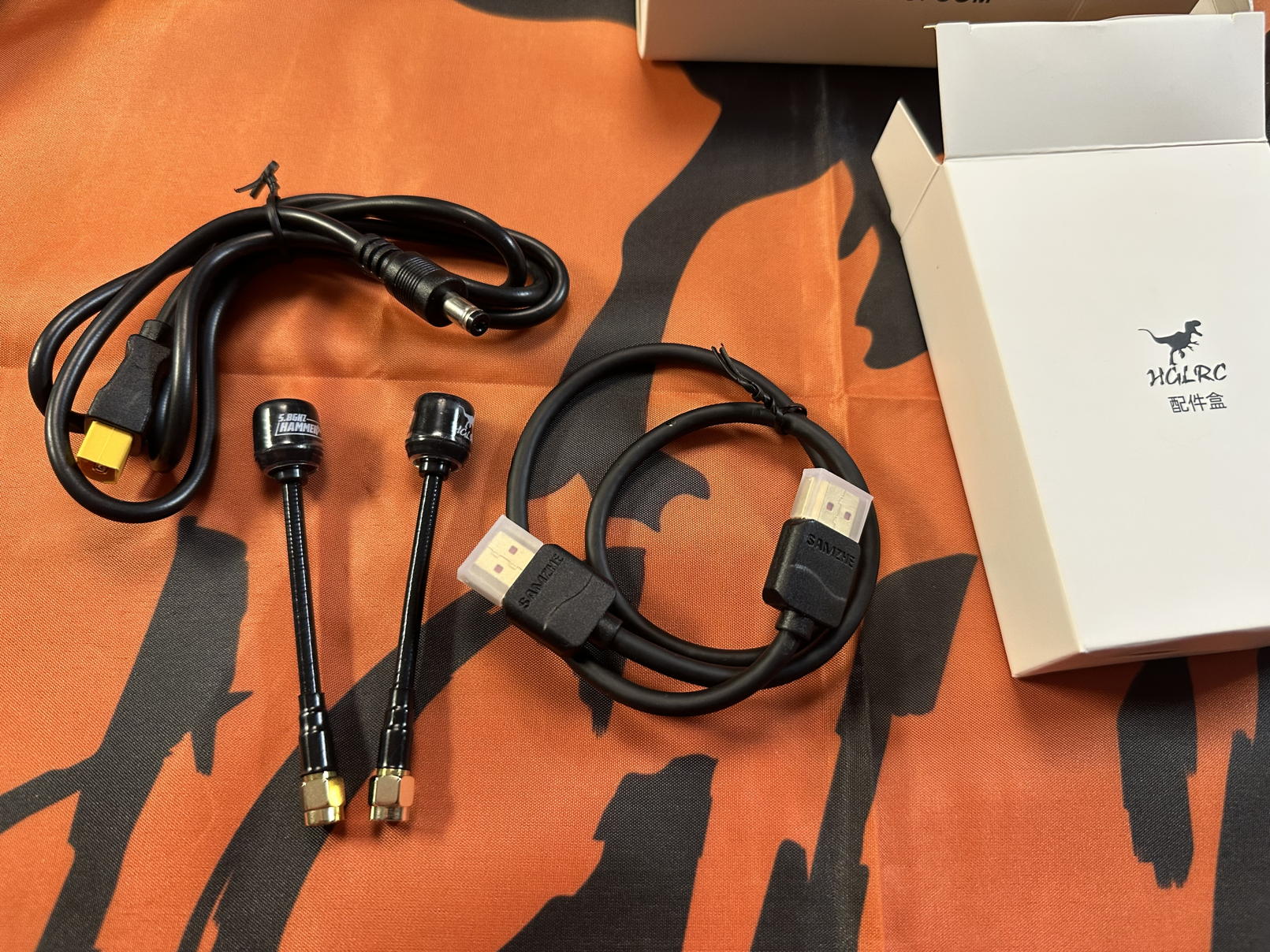

In der zweiten Box finden wir dann:
HDMI Kabel 50cm
XT60 auf Rundstecker 1m
2x LHCP mit SMA-Anschluss (ja, SMA, was untypisch für Digitalsysteme ist.)

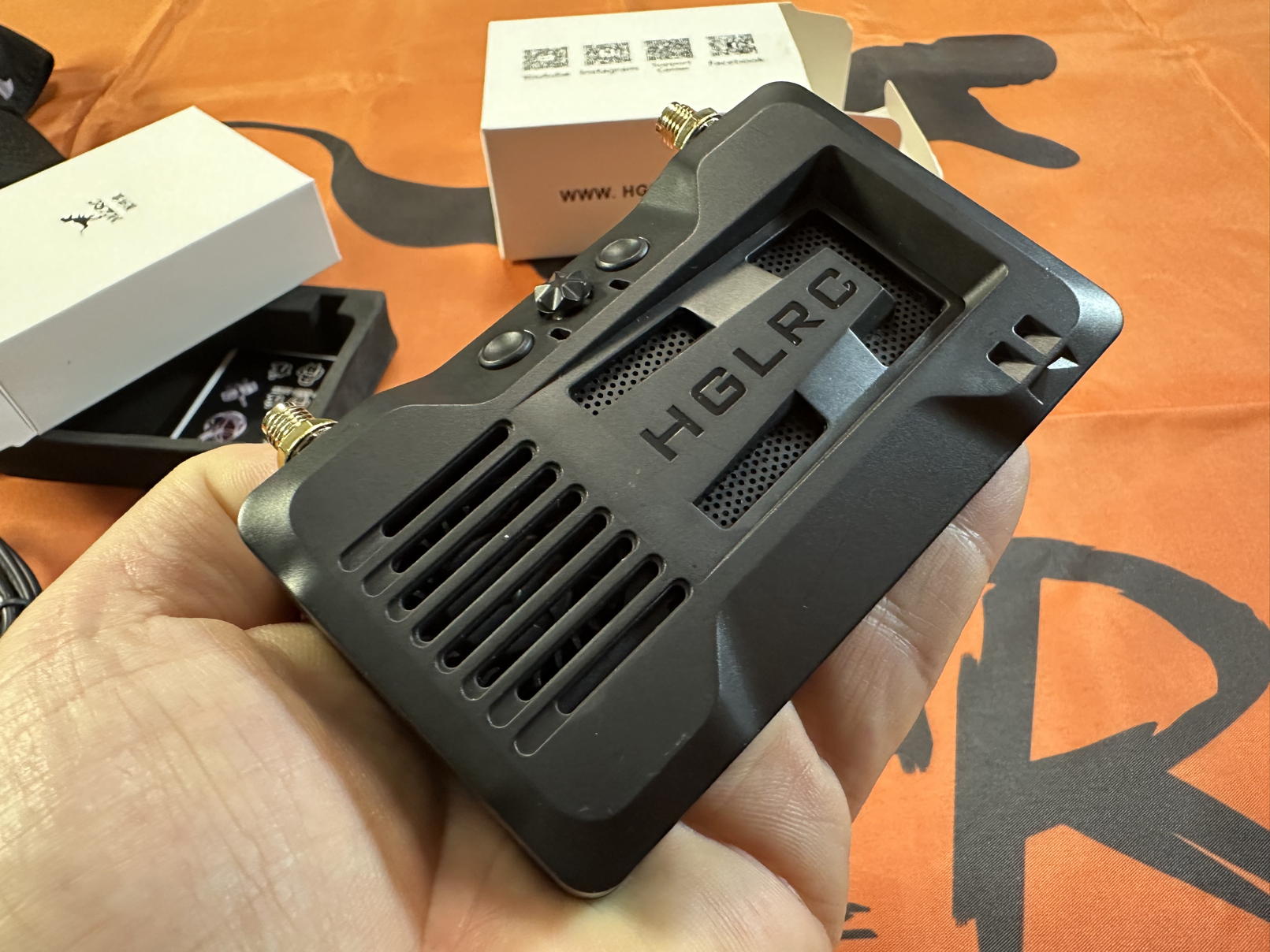

Der HGLRC Draco VRX ist wirklich leicht und klein. Der findet immer irgendwo Platz in einer Seitentasche am Rucksack.

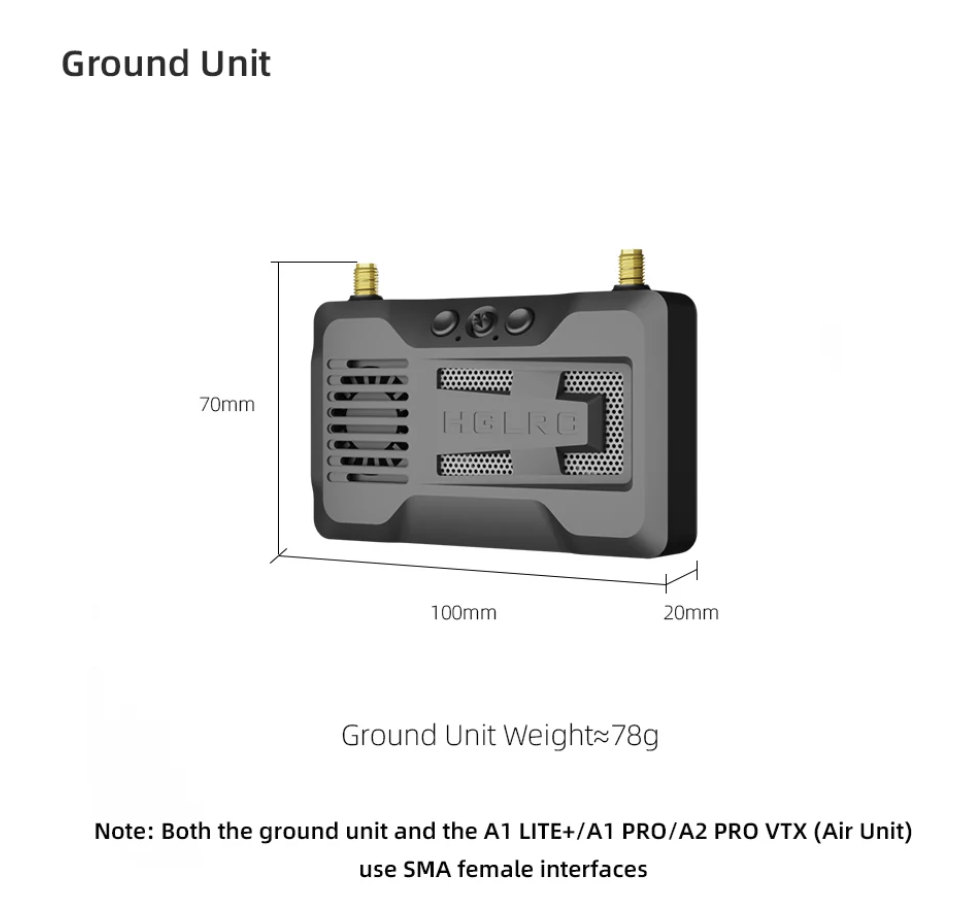

Mit den Abmessungen 70mm x 100mm x 20mm und 78gr. ist der super kompakt.

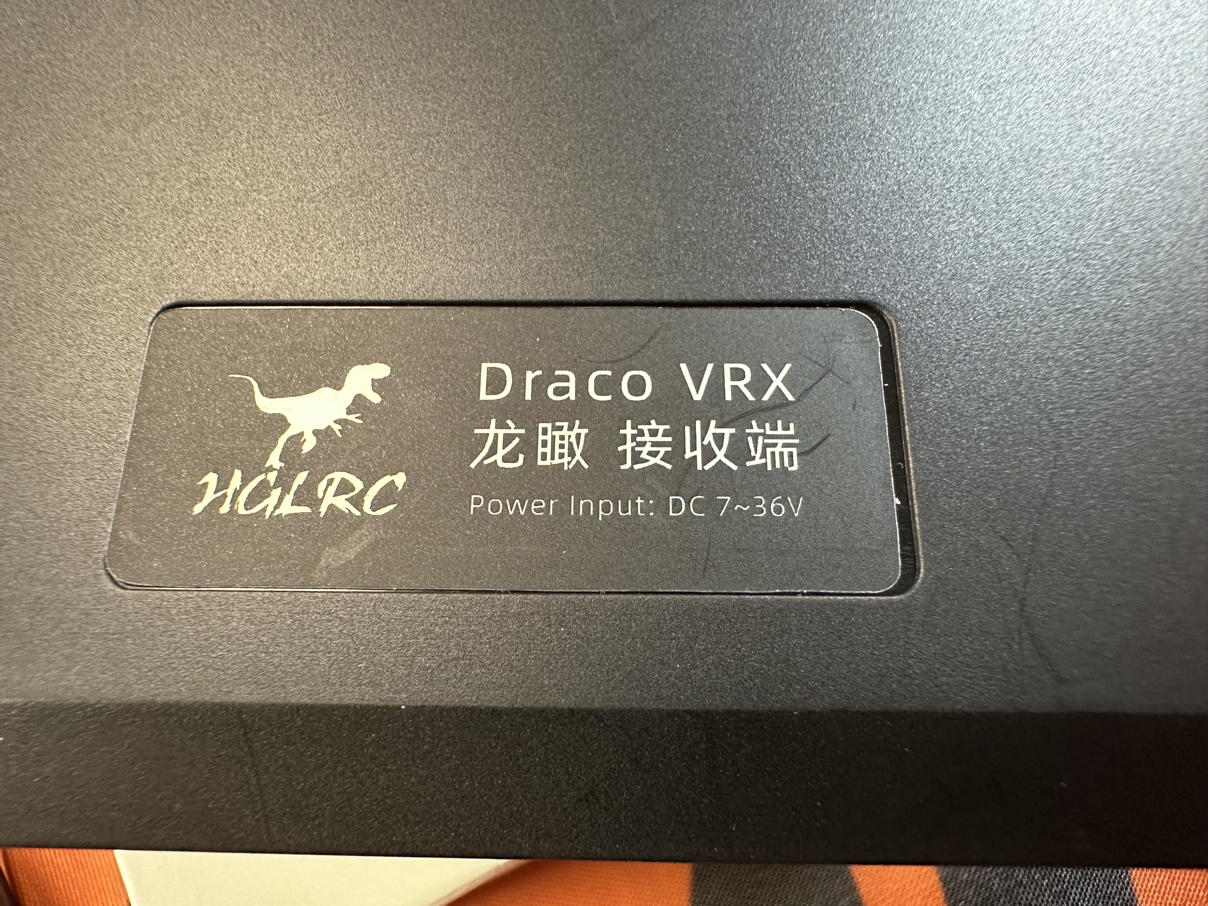

Auf der Rückseite des VRX finden wir die Modellbezeichnung sowie die Betriebsspannung von 7V bis 36V. Was für uns bedeutet: 2S bis 8S möglich.

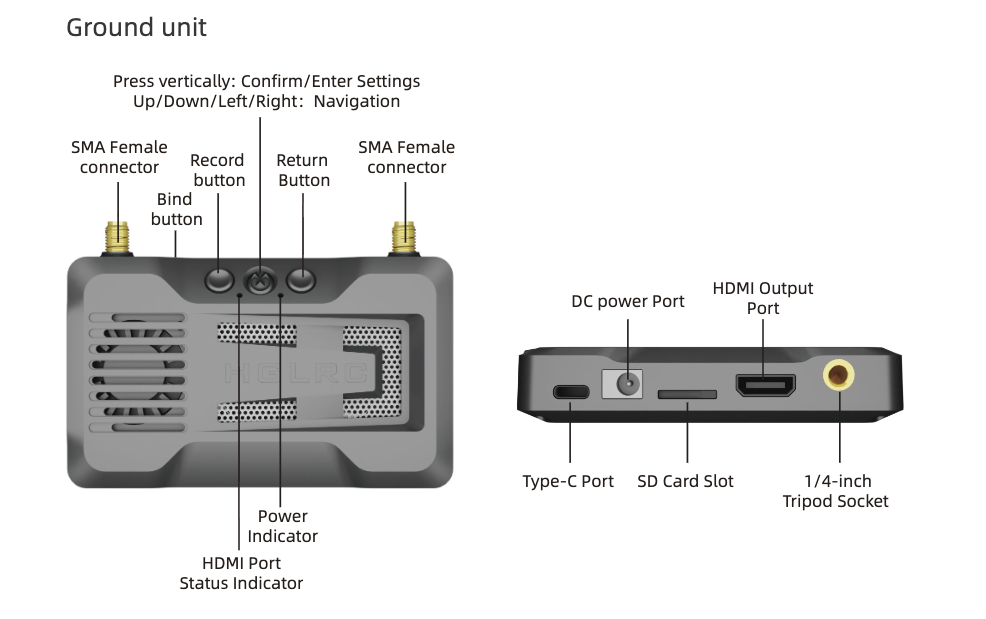

Auf der Unterseite finden wir dann:
USB-C Anschluss
DC Rundsteckeranschluss
MicroSD Karten Slot
HDMI (standard)
1/4 Zoll Gewinde (Kamerastativ)

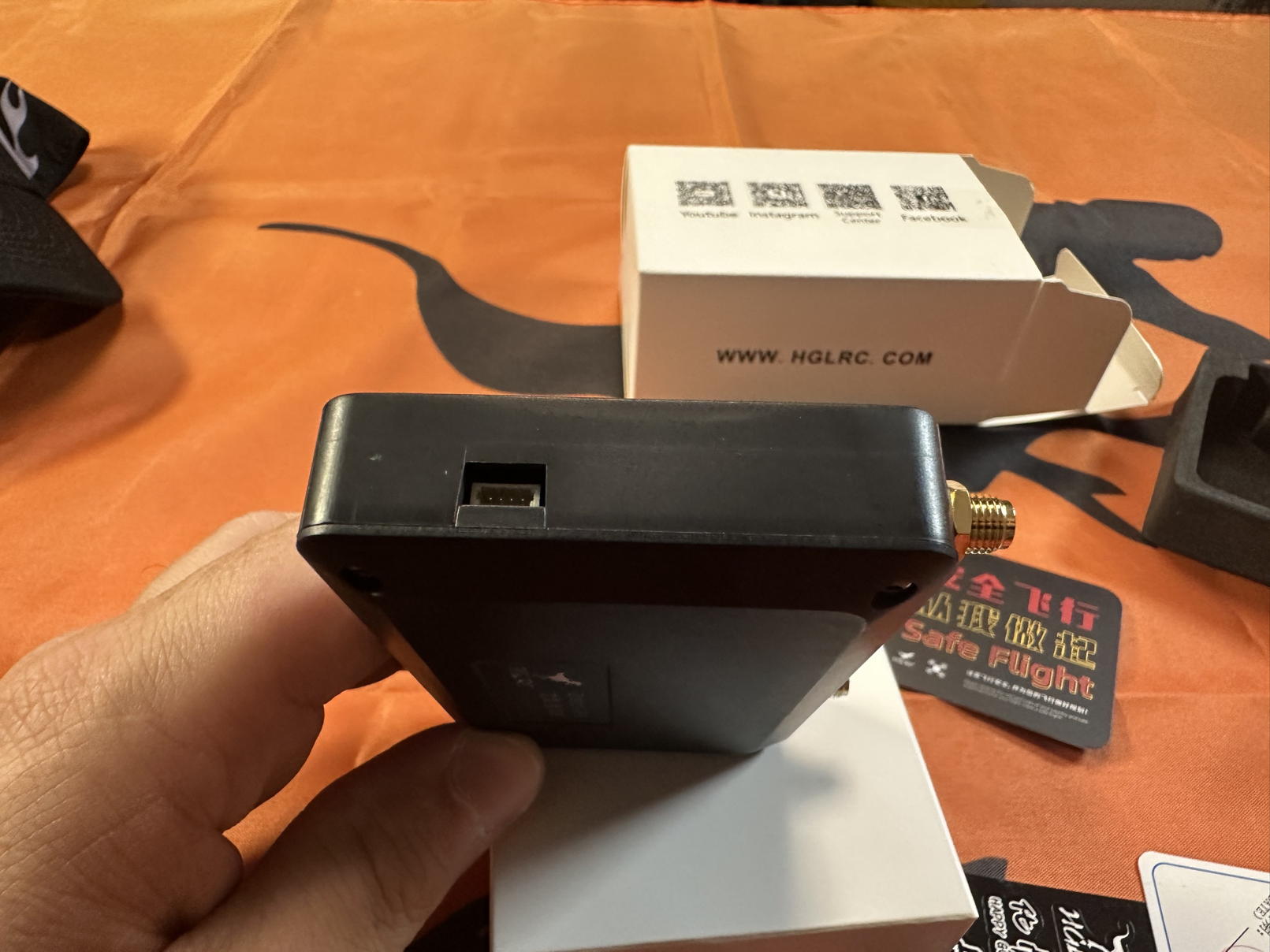

Auf der rechten Seite haben wir noch einen 4 Pin Anschluss, über den ich noch nicht gefunden habe….
Auf der Vorderseite haben wir dann noch einen Record-Button (wäre cool gewesen, wenn der eine rote Kreismarkierung hätte), einen 5D-Button, um durch das Menü zu steuern, sowie einen Return-Button.
Nicht zu vergessen die HDMI Status und Power LED.
Auf der Oberkante sind die 2 SMA-Anschlüsse sowie der Bind-Knopf, der leicht versenkt ist. Der Bind-Knopf ist leicht versenkt, damit er nicht aus Versehen gedrückt werden kann.

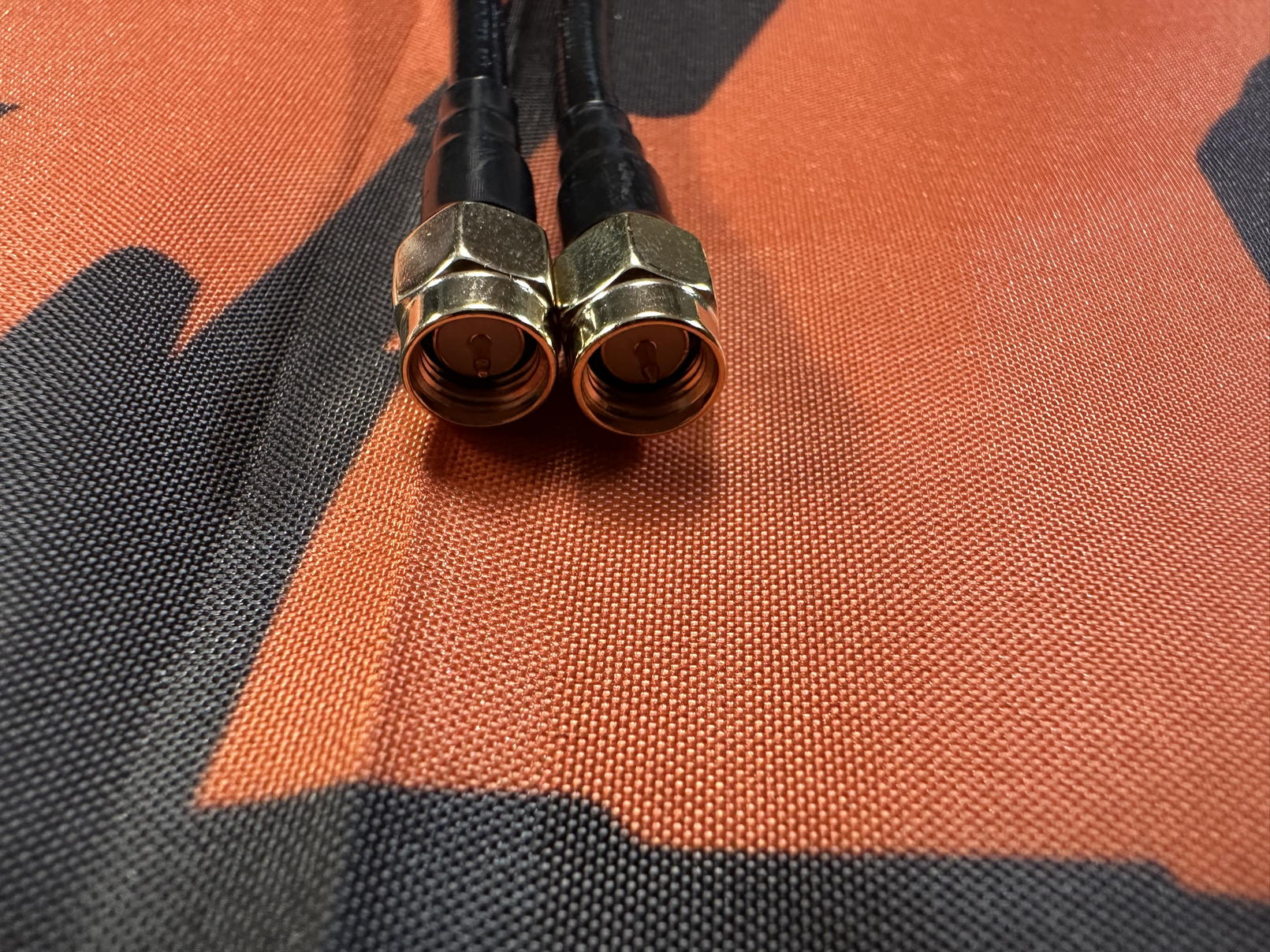

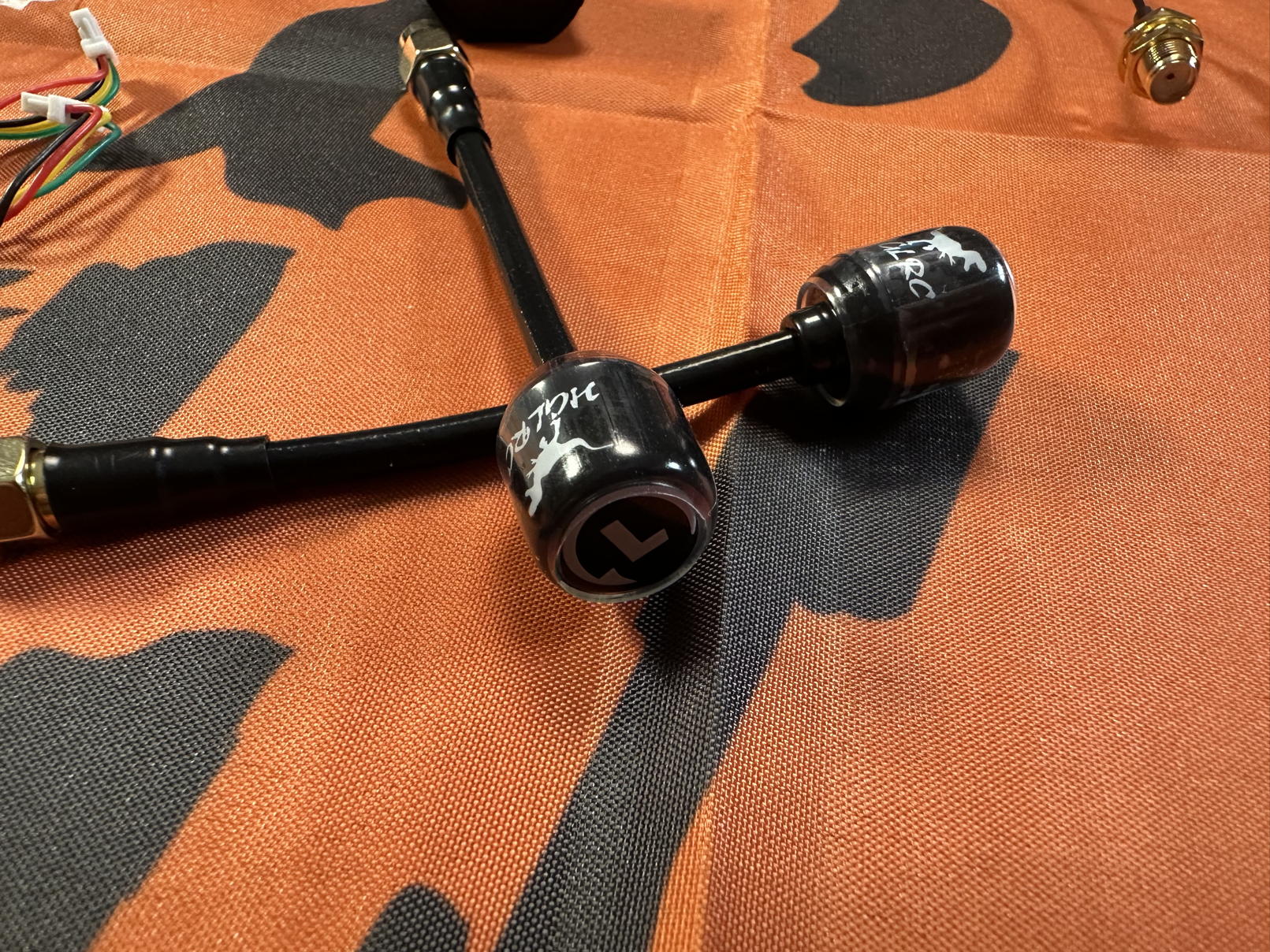

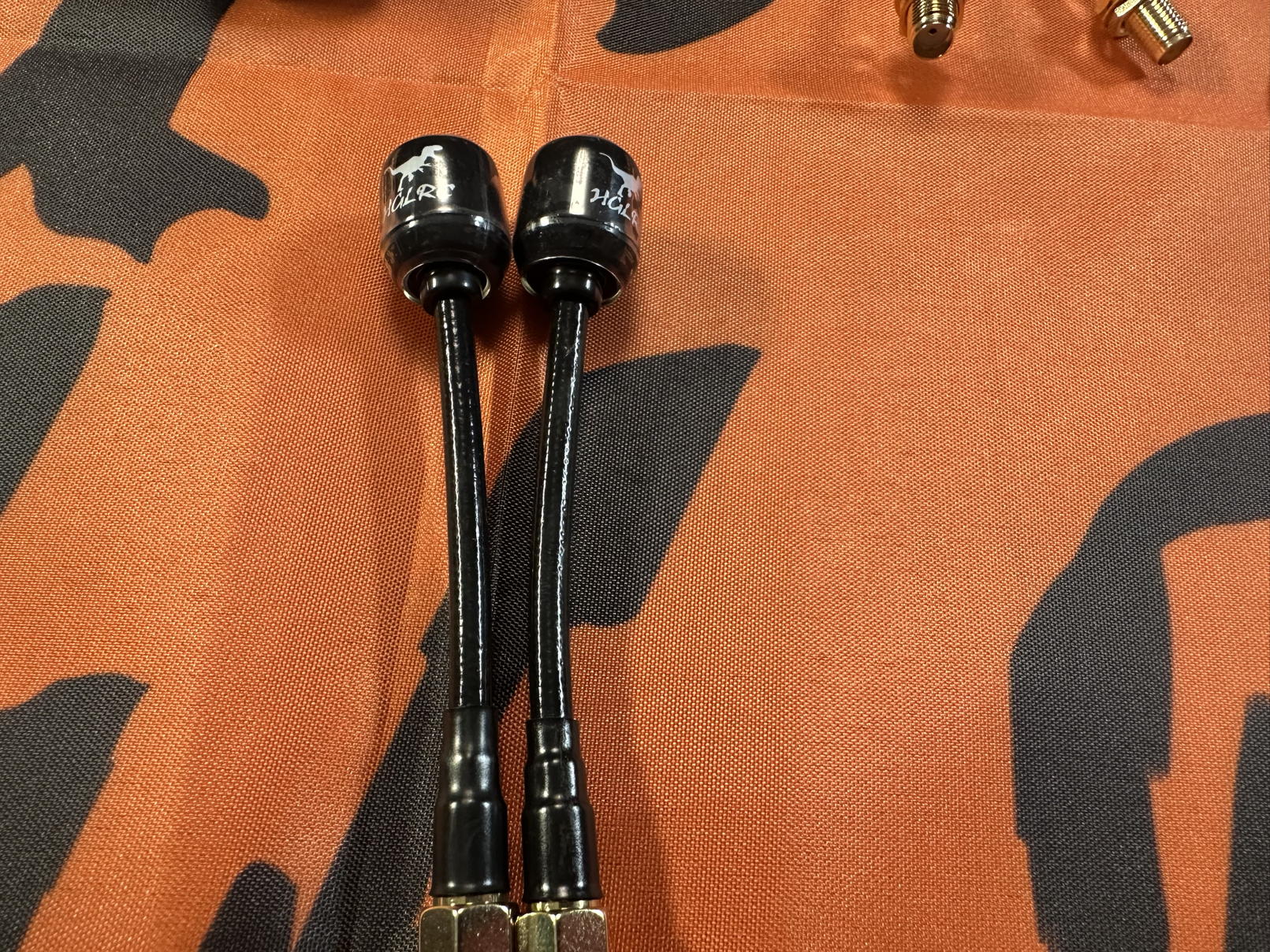

Die Antennen sind sehr hochwertig verbarbeitet, stabiles Kabel, SMA Stecker sehr gut aufgecrimpt und isoliert. Die Antennenkappen, nochmal mit Schrumpfschlauch gesichert. Genau so muss das eigentlich sein.
Allerdings haben wir hier SMA-Verbindungen, was etwas ungewöhnlich für digital FPV ist. Was aber kein Problem darstellt, man es aber wissen sollte, wenn man Antennen bestellen will.
Das ist jetzt erst mal der Umfang vom VRX.

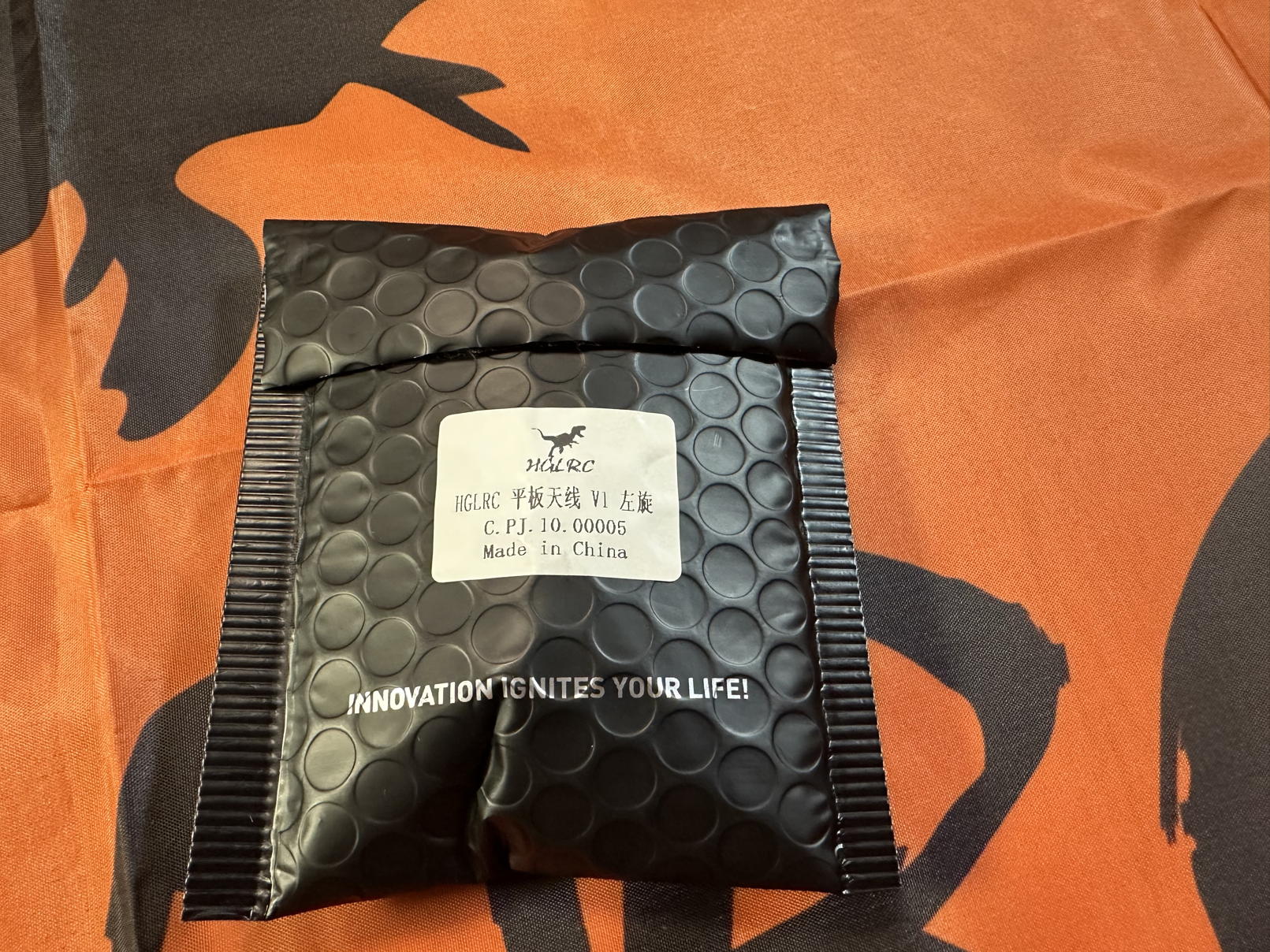

In der kleinen schwarzen Tüte befindet sich dann die Patchantenne.

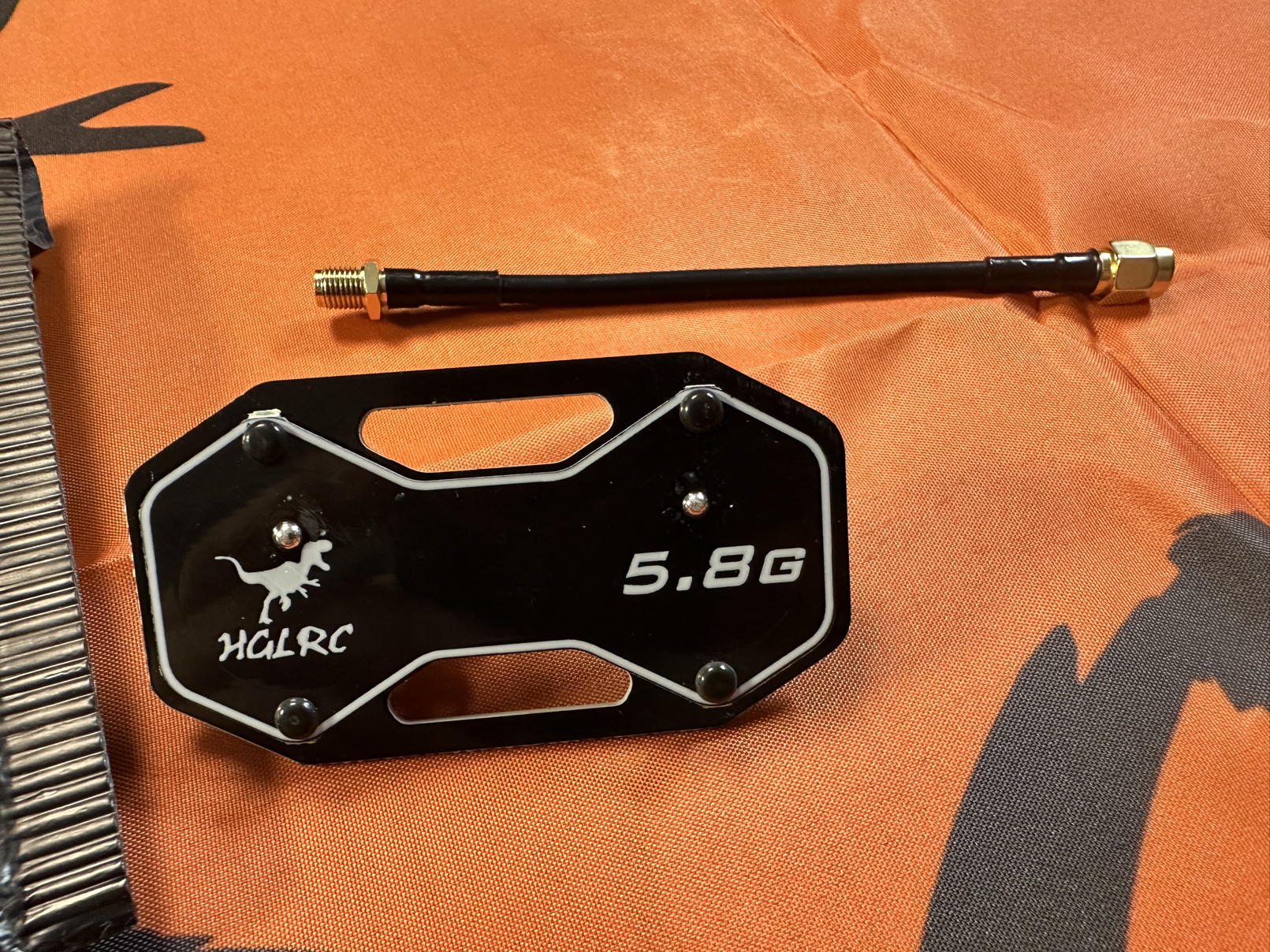

Darin kommt dann die Double-Patch-Antenne mit 10cm Verlängerung zum Vorschein.

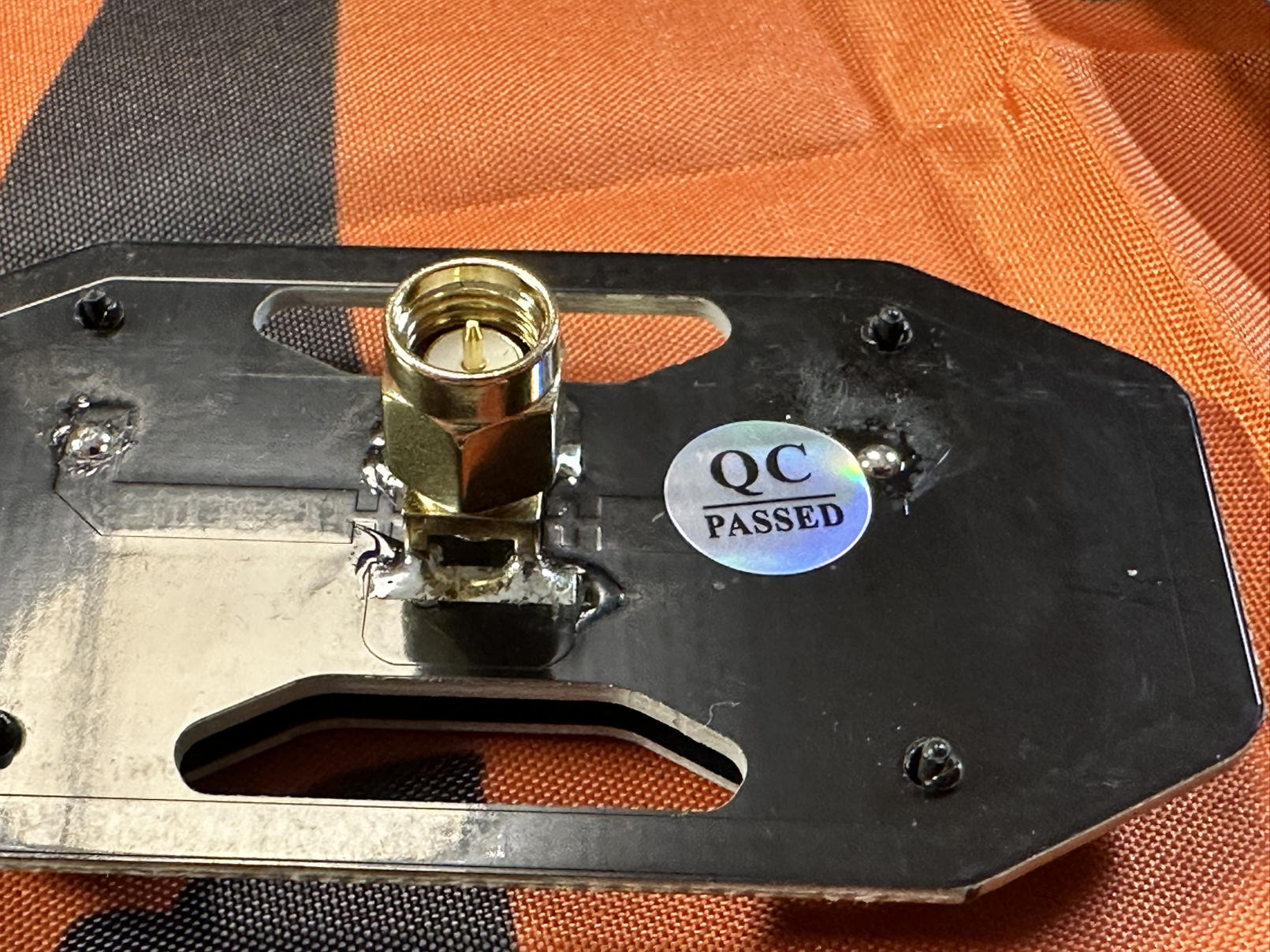

Auf der Rückseite sieht man den „Quality Control passed“-Aufkleber. Der SMA Stecker ist gut verlötet und die ganze Patchantenne hinterlässt einen guten Gesamteindruck.
Zu guter Letzt bleibt jetzt noch der VTX übrig.
Den gibt es in (aktuell) in 3 verschiedenen Versionen.
A1 Lite+ / A1 PRO / A2 Pro

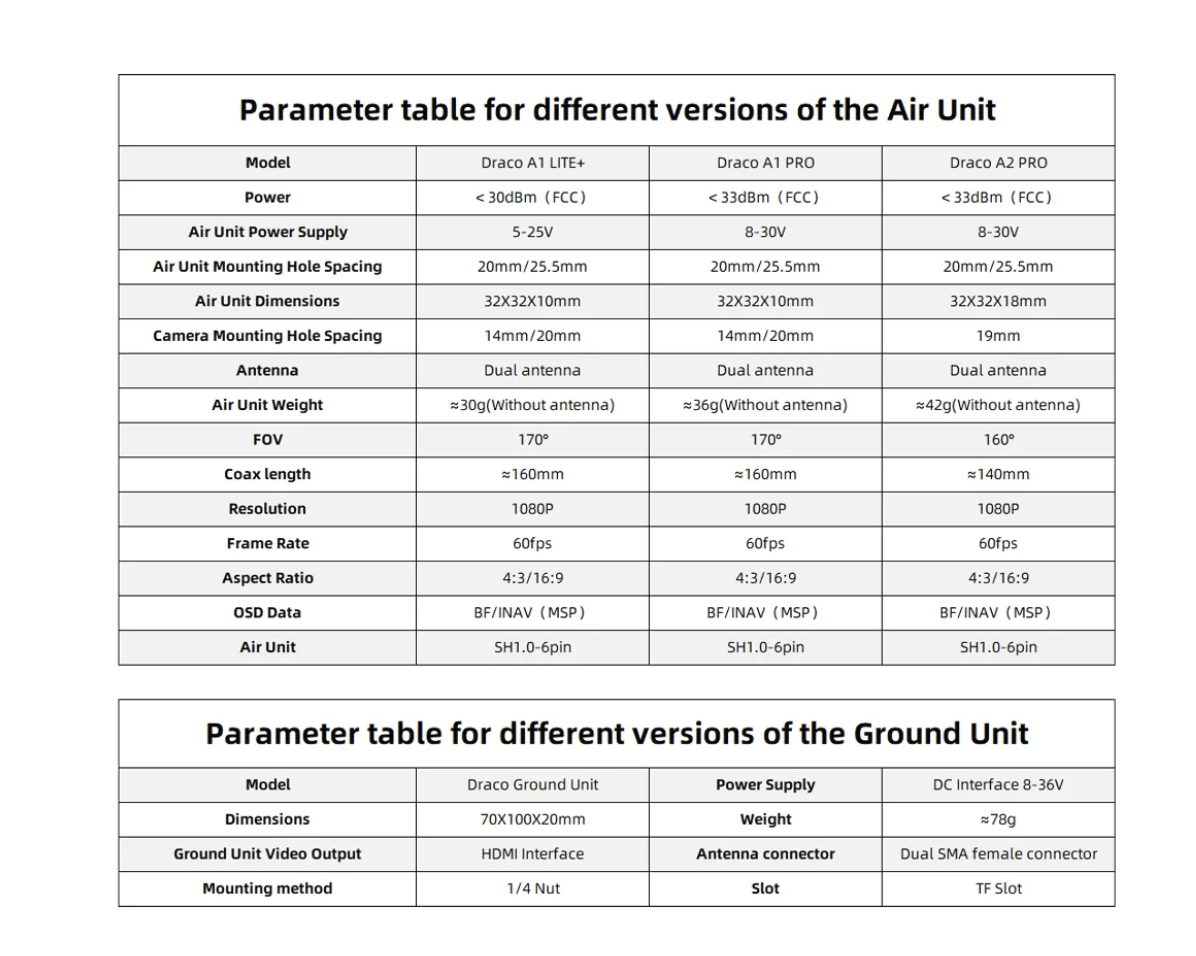

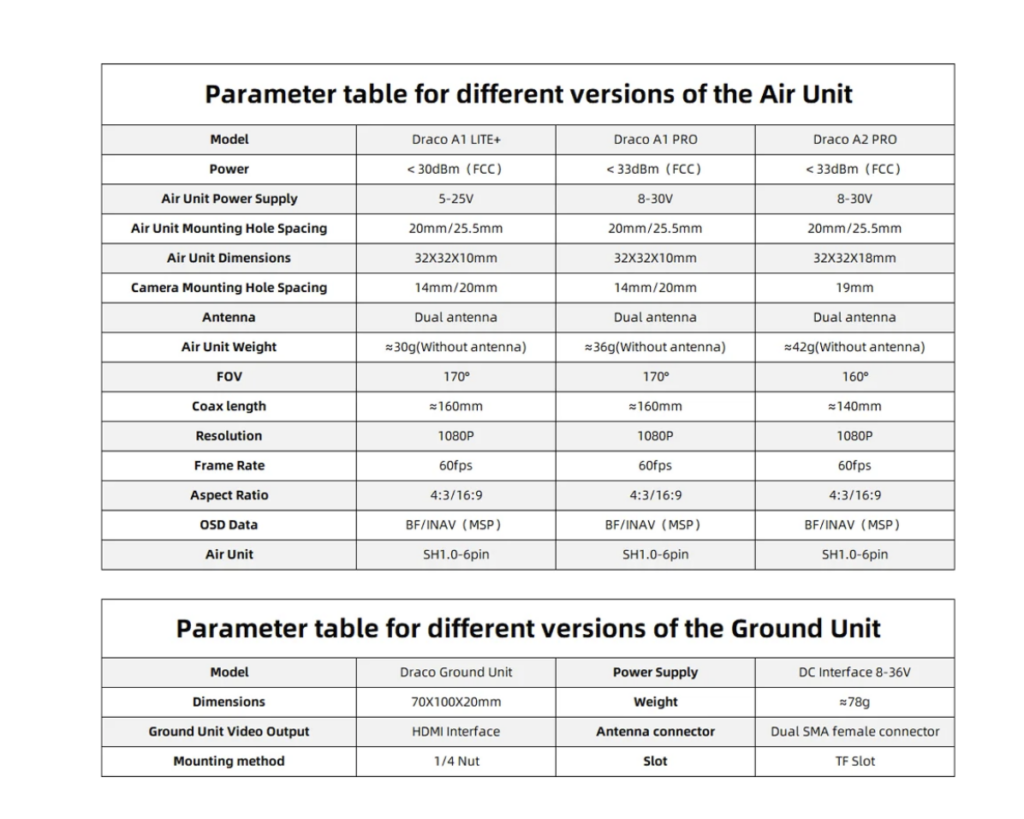

Was genau der Unterschied ist, kann man sehr gut in folgender Tabelle vergleichen:
Ich habe hier heute den A1 Lite+ VTX. Dieser wird ähnlich, wie de VRX im weißen Pappkarton geliefert. Mit nur etwas kleineren Abmessungen.

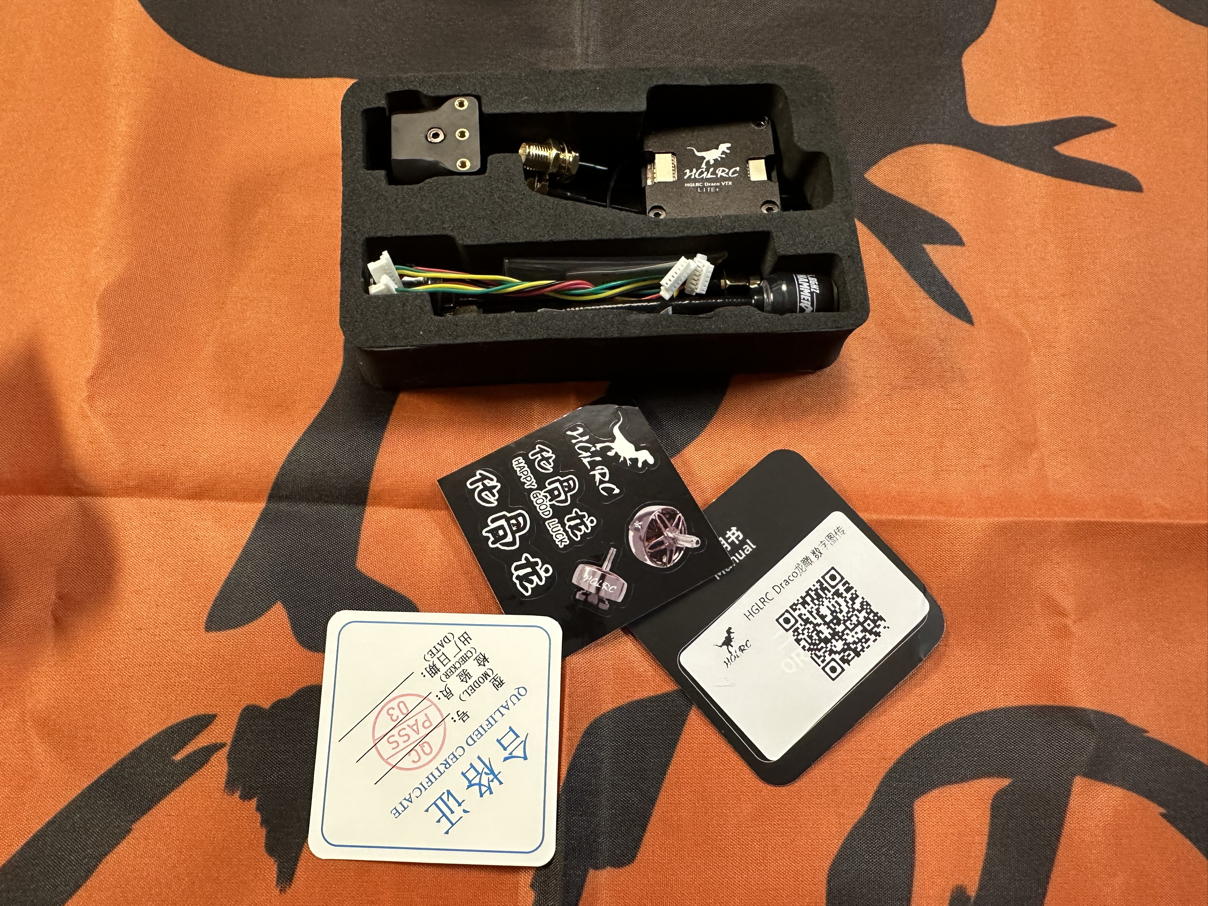

Im Inneren finden wir wieder einen Satz Aufkleber und Kontrollkarte und Safety-Karte.
Alles Weitere ist sehr gut in einem Schaumstoff verpackt.

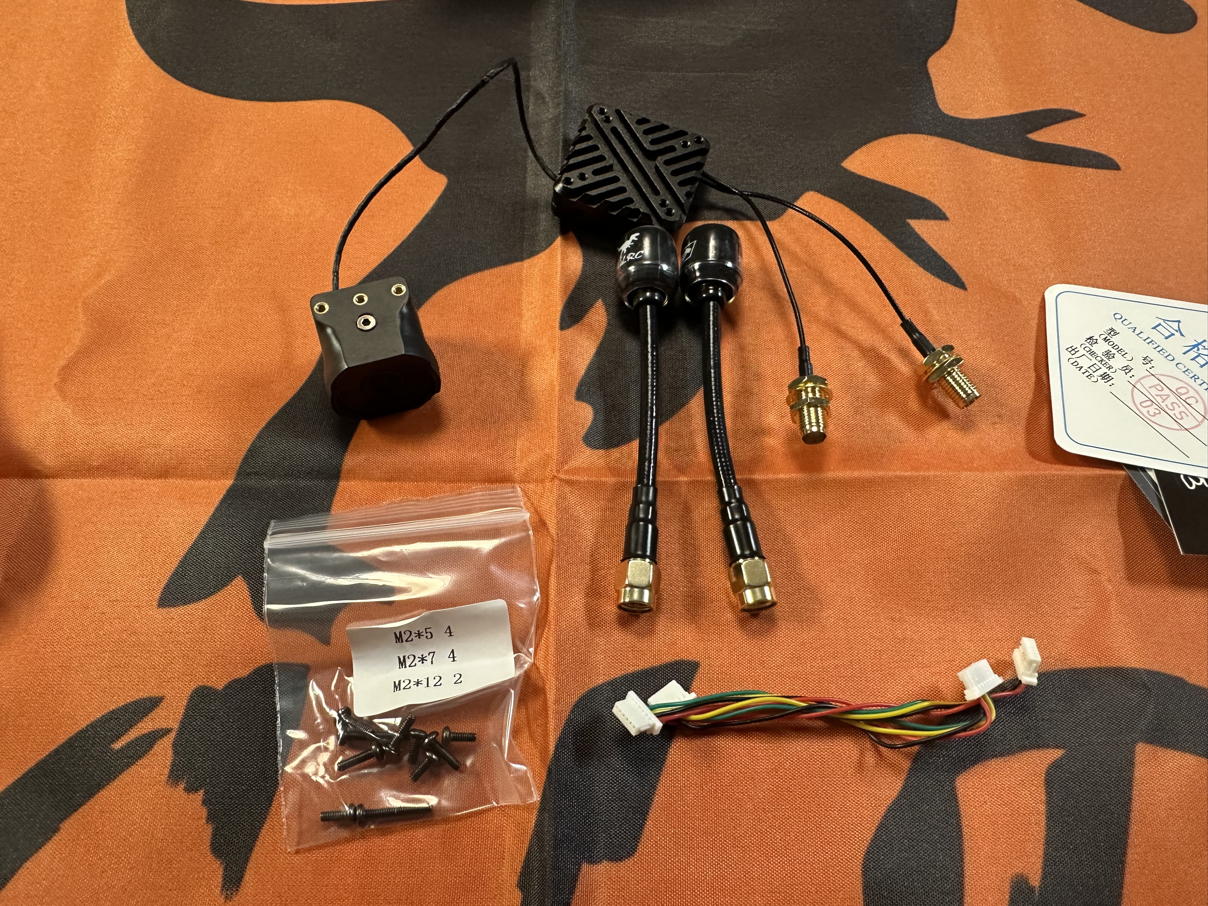

Im Lieferumfang ist dann:
Der VTX mit FPV Kamera und SMA Kabelpeitschen.
2x HGLRC SMA LHCP Antenne
1x Kabel 6Pin – 6Pn
1x Kabel 6Pin – 7Pin
1 Tüte mit Schrauben:
M2*5 4 Stück
m2*7 4 Stück
M2*12 2 Stück
Die Antennen sind in der gleichen Qualität, wie vom VRX.
und das reicht uns dann auch schon zum Glücklichsein.
Der VTX hat auf der Oberseite Gewinde für 20x20mm oder 25.5×25.5mm.
Wenn man den VTX von unten verschrauben will, muss.man die Schrauben aus dem Gehäuse entfernen, dann kann der VTX hier mit 25,5mm Lochabstand befestigt werden.

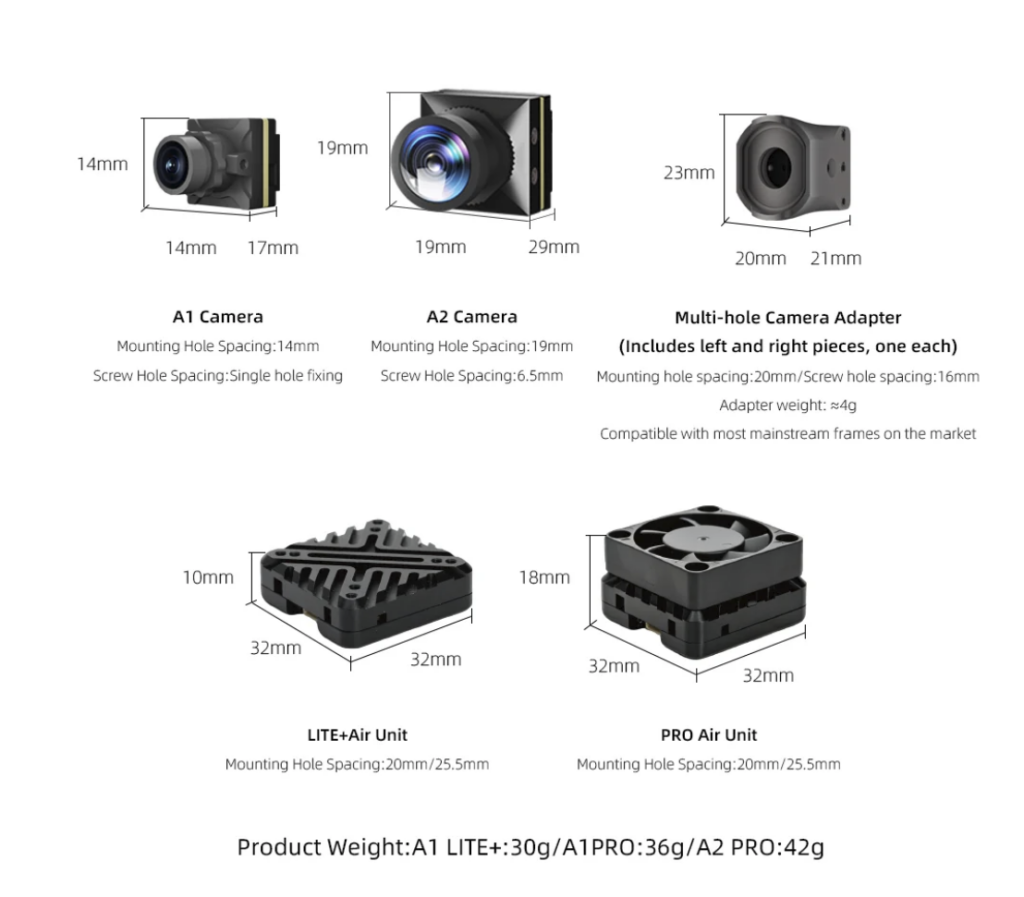

Die Abmessung des A1 Lite+ VTX sind 32x32x10mm
Die Abmessungen der MultCam Hole Adapter sind 20x21x23mm

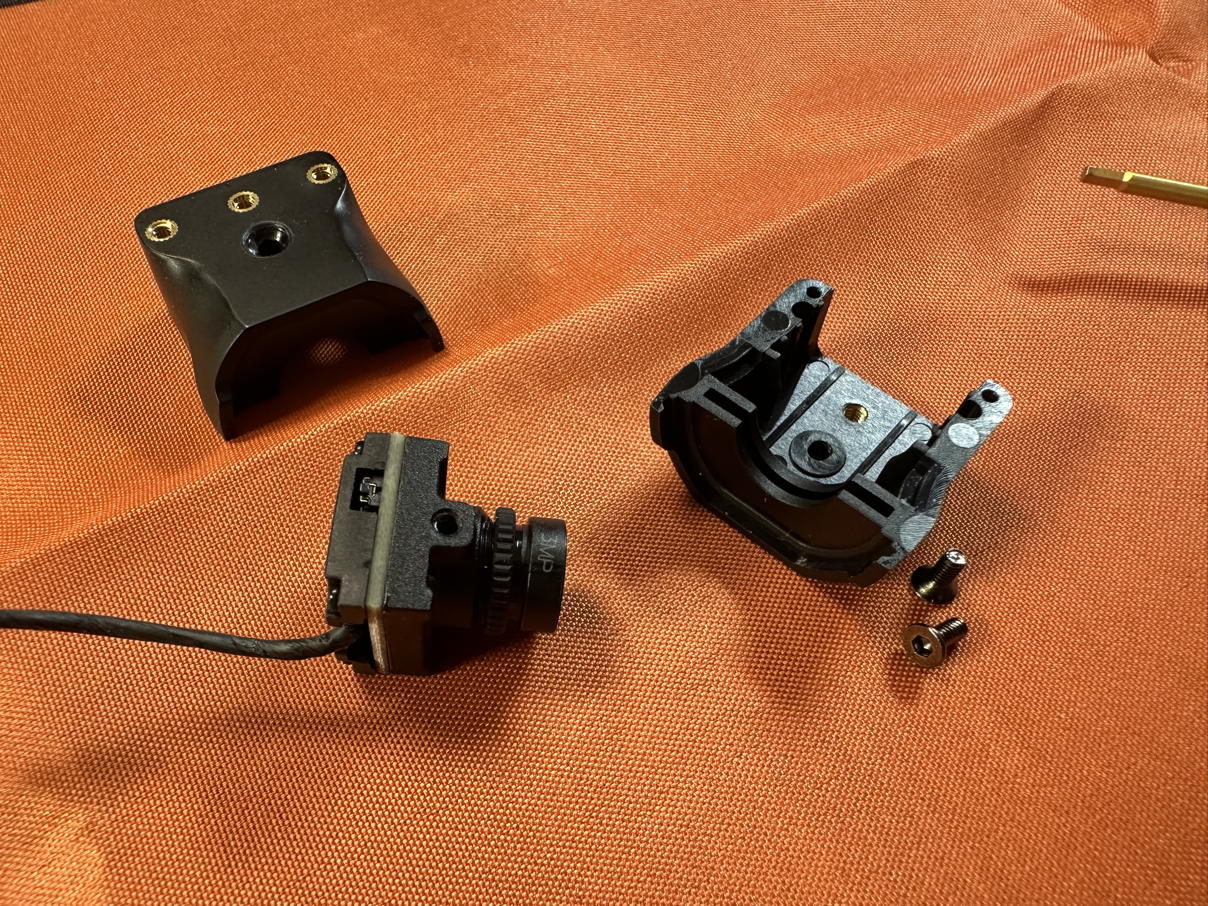

Nimmt man die Kamera aus dem Adapter, bleibt bei der A1 noch eine Nano-Kamera mit 14x17x14mm übrig.
Extrem Nice finde ich die Option mit dem Multicam Hole Case, damit deckt man wirklich viele Frames ab, ohne jetzt wieder ewig nach einem Druckteil zu suchen.
Sehr gut gemacht HGLRC
Der VTX kann bis zu 25V befeuert werden, somit ist eine direkte 6-S-Versorgung kein Problem.

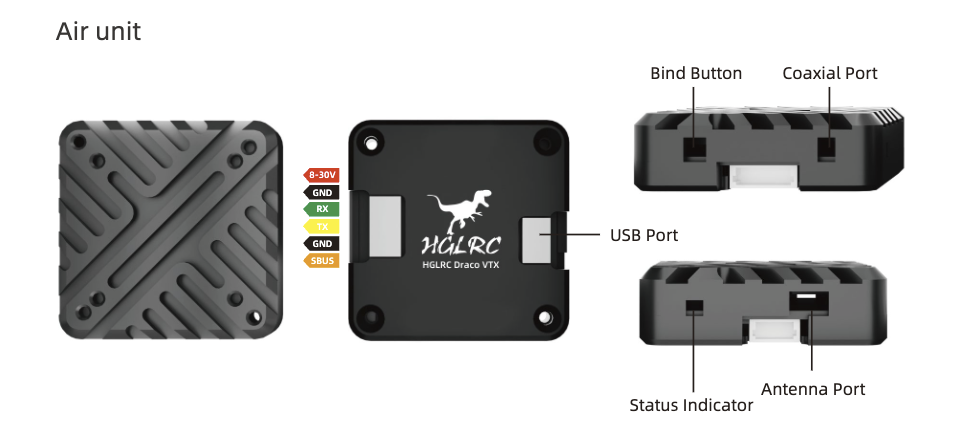

Den Bind-Button finden wir links neben dem Kamerakabel. Auf der Rückseite sind die Status-LED und die Antennenkabel.
Beim USB-Port sollte ein Adapter von einem BetaFPV Whoop passen, das kläre ich aber gerade noch ab. Der wird dann für Updates benötigt.
Über OSD und die Menüsteuerung werde ich noch ein Video machen.

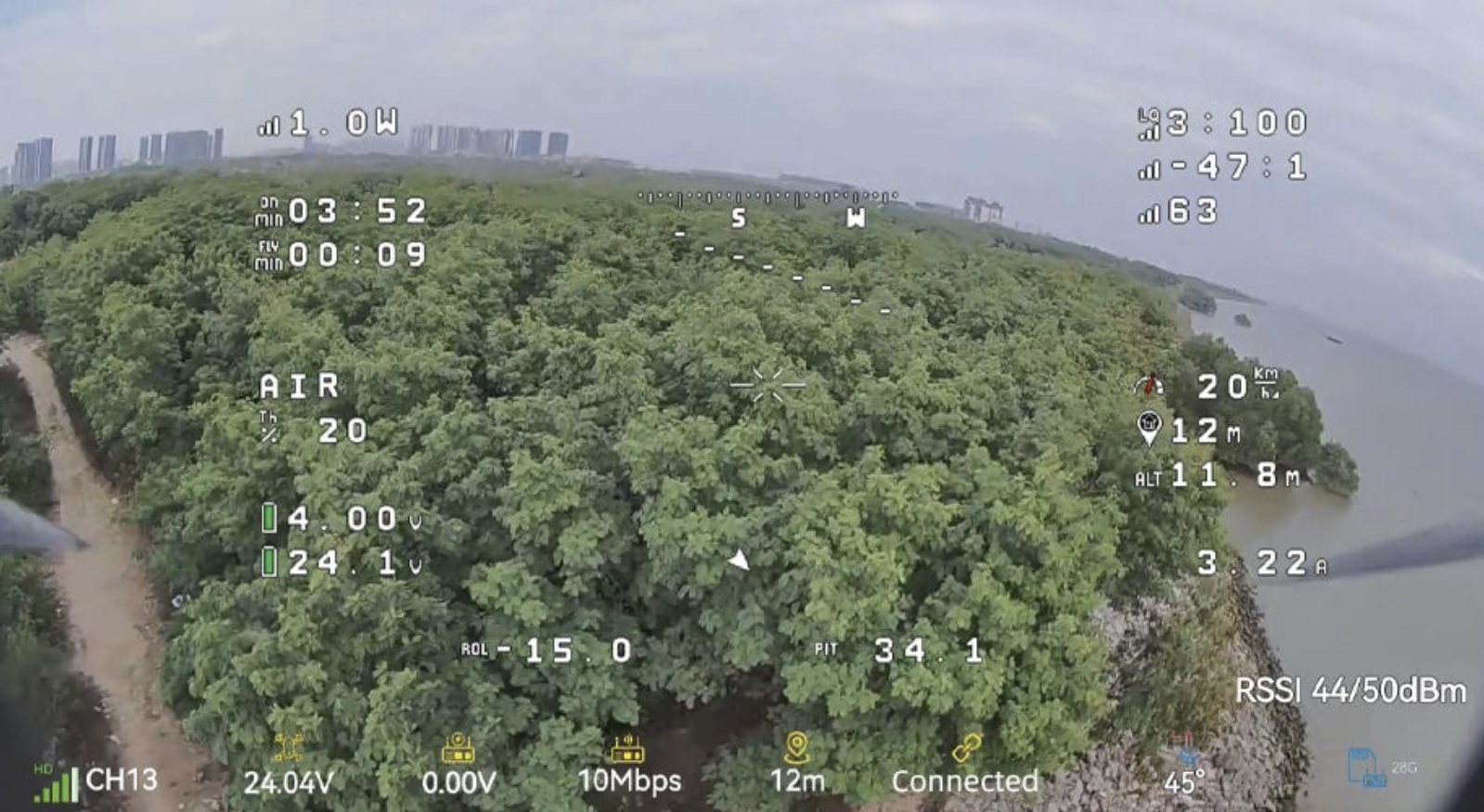

Aber hier mal so eine grobe Übersicht, mit einem Foto, von der HGLRC-Seite.
Jetzt aber mal ein paar technische Details.
Auflösung haben wir bis zu 1080P in 60FPS mit einer Latenz von 60MS.
720P oder ein Racemode mode 540p ist auch möglich (FW 2.0 B05).
Der VTX wird mit 30dbm angegeben, was umgerechnet 1 Watt sein dürfte.
Bei den beiden „größeren“ sind 33 dBm angegeben. Bei 33dbm verdoppelt sich die Leistung, womit der Sender dann 2 Watt haben dürfte. Dies erklärt auch, warum er dann einen externen Kühler braucht.
Reichweiten werden bis 15km bei HGLRC angegeben.
Interessant ist auch, das die A1 Lite+ Kamera mit 170º und die Beiden A2 mit 160º angeben sind…. bin gespannt, ob es ein wenig, das Feeling von einer 2.8er Linse im analogen Bereich hinkommt.
Ich finde das Artlynk-System eine fesselnde Entwicklung. Vor allem durch die Allianz mehrerer Hersteller, da sehe ich persönlich viel Zukunft drin. Könnte sein, das nächstes Jahr, der Platzhirsch DJI seinen Thron abgeben kann? Erinnert mich jetzt doch etwas an ELRS, was erst belächelt wurde und aktuell der Standard geworden ist.
Auf meinen Youtube Kanal werdet Ihr da sich noch ein paar Test von mir in Zukunft finden.
