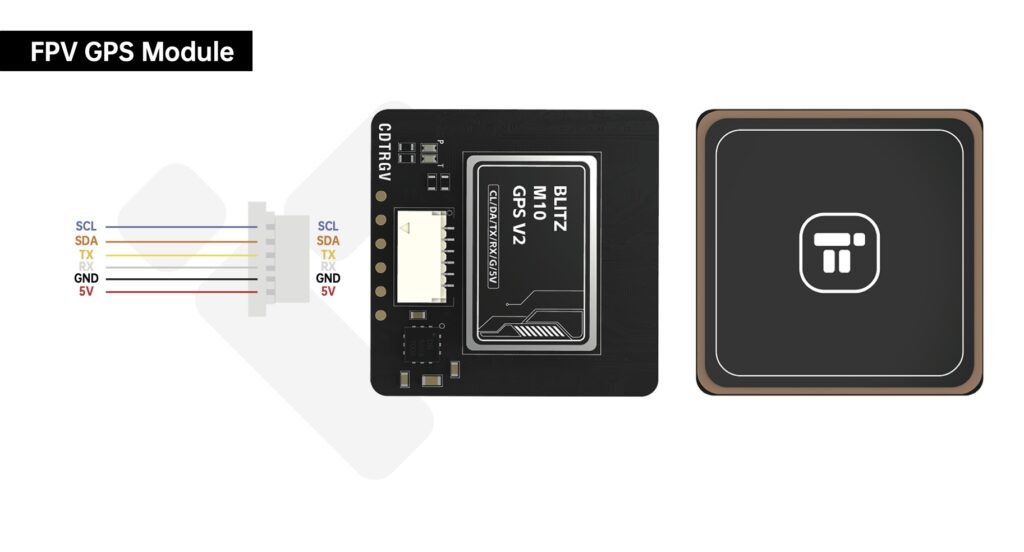

Pinout GPS Modul iFlight Blitz M10 V2 (mini)
Das iFlight Blitz M10 v2* und iFlight Blitz mini M10 v2* sind zum Glück vom Pinout gleich.
Ich liste euch aber trotzdem beide Pinouts mit auf.
Eigenschaften Blitz M10
- UBLOX M10-Chip
- Integriertes Kompassmodul QMC5883L
- Eingebauter Farad-Kondensator für schnellere Hot Starts
- Onboard LNA (Low Noise Amplifier)
- 10 Hz Aktualisierungsrate
- Eingebauter Flash-Speicher
- Hochsensible 18x18mm GPS-Patch-Antenne mit geringem Stromverbrauch, starkem Signal und leichtem Gewicht
Spezifikationen
- Kompassmodul: QMC5883L
- Baudrate: 4800bps-115200bps (Standard – 115200bps)
- Empfindlichkeit: Tracking: -167dBm
- Kaltstart: 26s
- Hot Start: 1s
- Maximale Höhe: 50000m
- Maximale Geschwindigkeit: 500 m/s
- Geschwindigkeitsgenauigkeit: 0,05 m/s
- Maximale Beschleunigung: ≦ 4G
- Aktualisierungsrate: 10 Hz
- Größe der GPS-Patch-Antenne: 18 x 18 mm
- Gesamtabmessungen: 25*25*6mm
- Gewicht: 5,2 g（±0,5g）
- Eingangsspannung: 3,3-5,5 V, Stromverbrauch 40mA
- GPS Pin-Definition: RX/TX UART
- Kompass Pin-Definition: SDA/SLA
Eigenschaften Blitz M10 Mini
- UBLOX M10-Chip
- Integriertes Kompassmodul QMC5883L
- Eingebauter Farad-Kondensator für schnellere Hot Starts
- Onboard LNA (Low Noise Amplifier)
- 10 Hz Aktualisierungsrate
- Eingebauter Flash-Speicher
- Hochsensible 18x18mm GPS-Patch-Antenne mit geringem Stromverbrauch, starkem Signal und leichtem Gewicht
Spezifikationen
- Kompassmodul: QMC5883L
- Baudrate: 4800bps-115200bps (Standard – 115200bps)
- Empfindlichkeit: Tracking: -167dBm
- Kaltstart: 26s
- Hot Start: 1s
- Maximale Höhe: 50000m
- Maximale Geschwindigkeit: 500 m/s
- Geschwindigkeitsgenauigkeit: 0,05 m/s
- Maximale Beschleunigung: ≦ 4G
- Aktualisierungsrate: 10 Hz
- Größe der GPS-Patch-Antenne: 18 x 18 mm
- Gesamtabmessungen: 20 x 21 x 6,5 mm
- Gewicht: 5,2 g（±0,5g）
- Eingangsspannung: 3,3-5,5 V, Stromverbrauch 40mA
- GPS Pin-Definition: RX/TX UART
- Kompass Pin-Definition: SDA/SLA
