Quadmula Djinn F25 SP für DJI O4 PRO

Quadmula hat den Djinn F25 SP nun komplett an die DJI O4 PRO angepasst und diesen Frame werden wir uns heute etwas genauer anschauen.

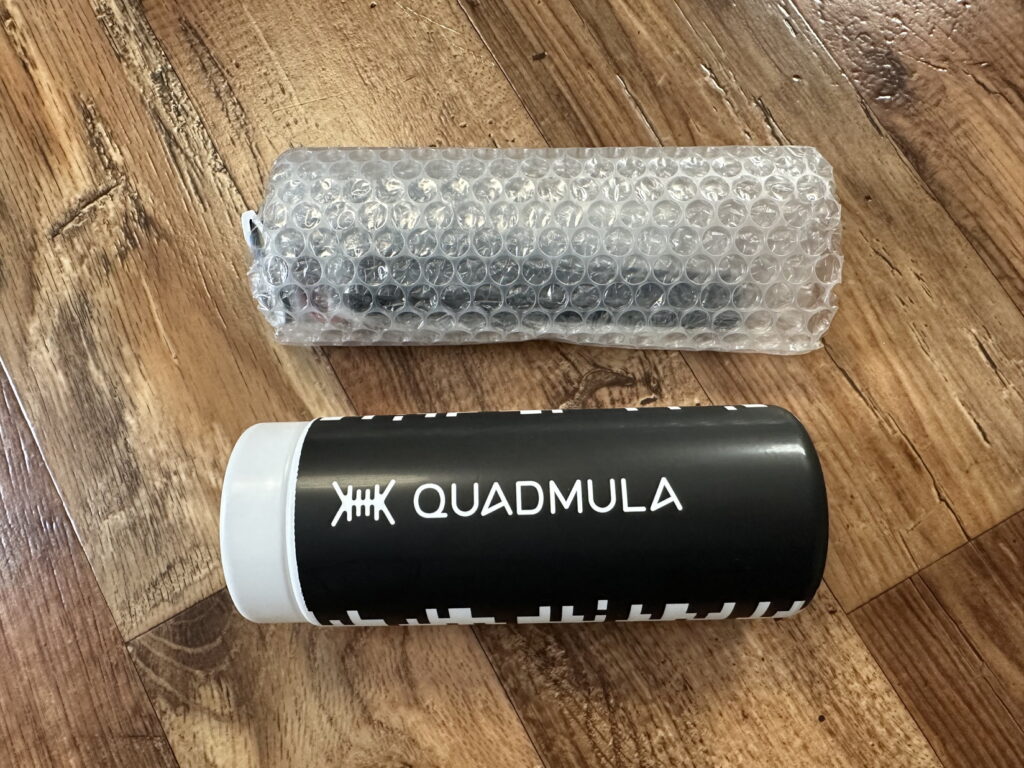

Der Djinn kommt in der bekannten Verpackung, in der alle Quadmula Frame geliefert werden.

Und kommt mit dem Motto: „I ain’t no dead cat. I’m Djinn.“

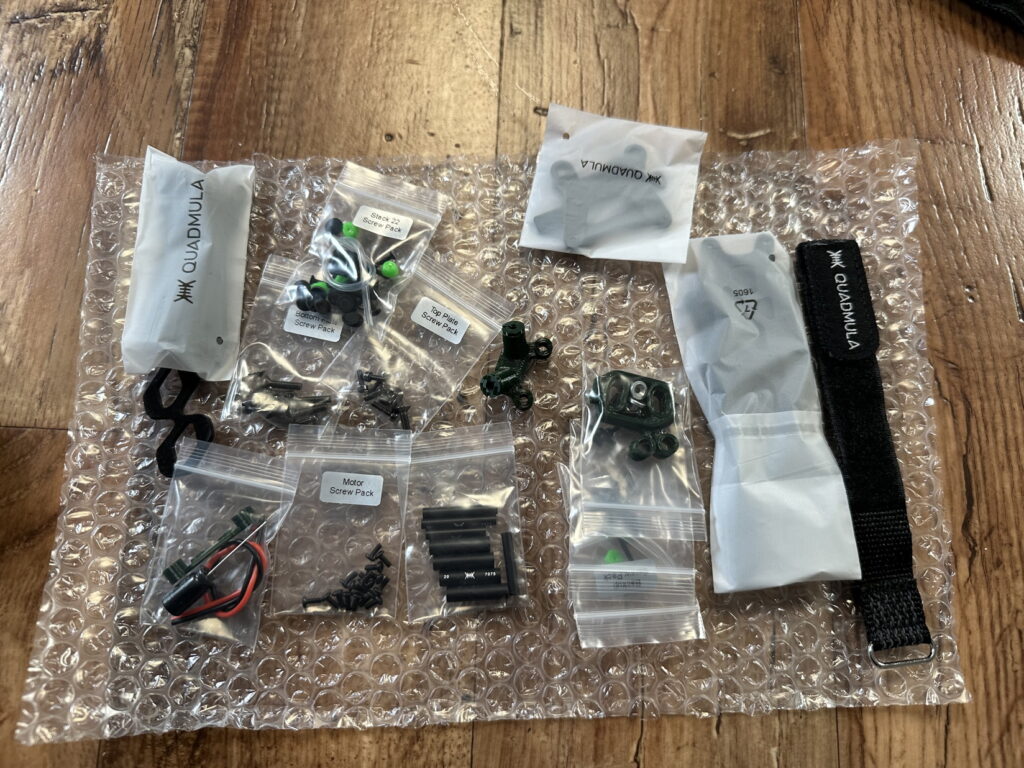

Wie gewohnt, ist wieder alles ordentlich bei Quadmuala verpackt und macht richtig Freude beim auspacken.

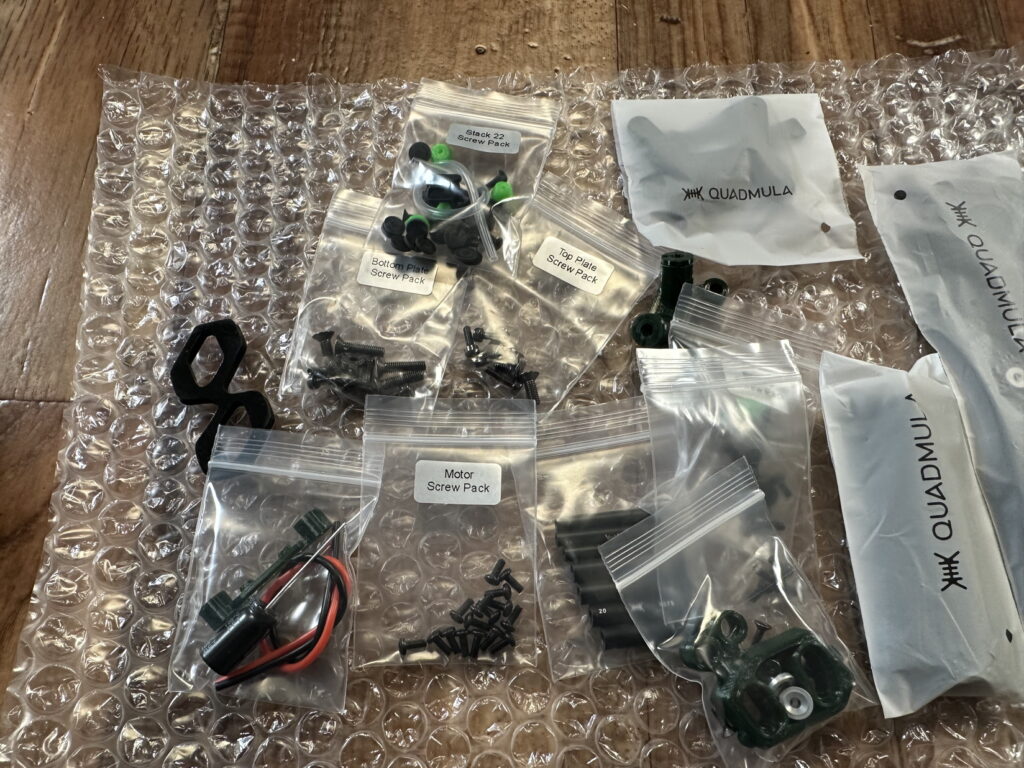

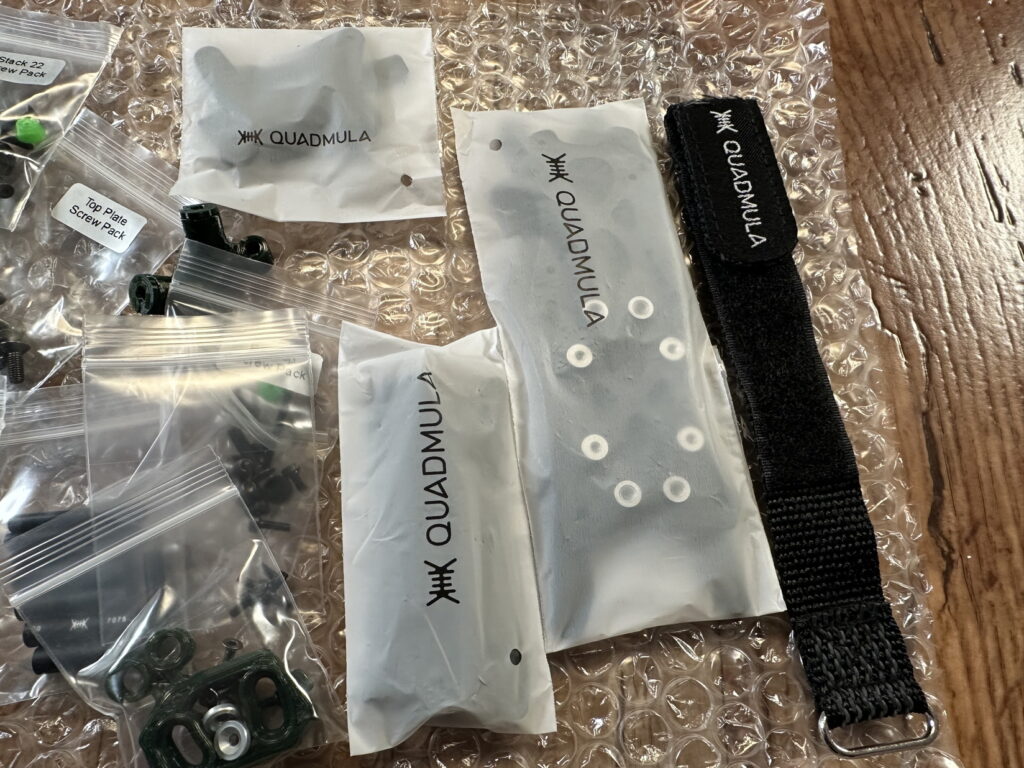

Es ist wieder alles sehr gut beschriftet und die Carbonteile sind einzeln in Tüten mit Quadmula Schriftzug verpackt.

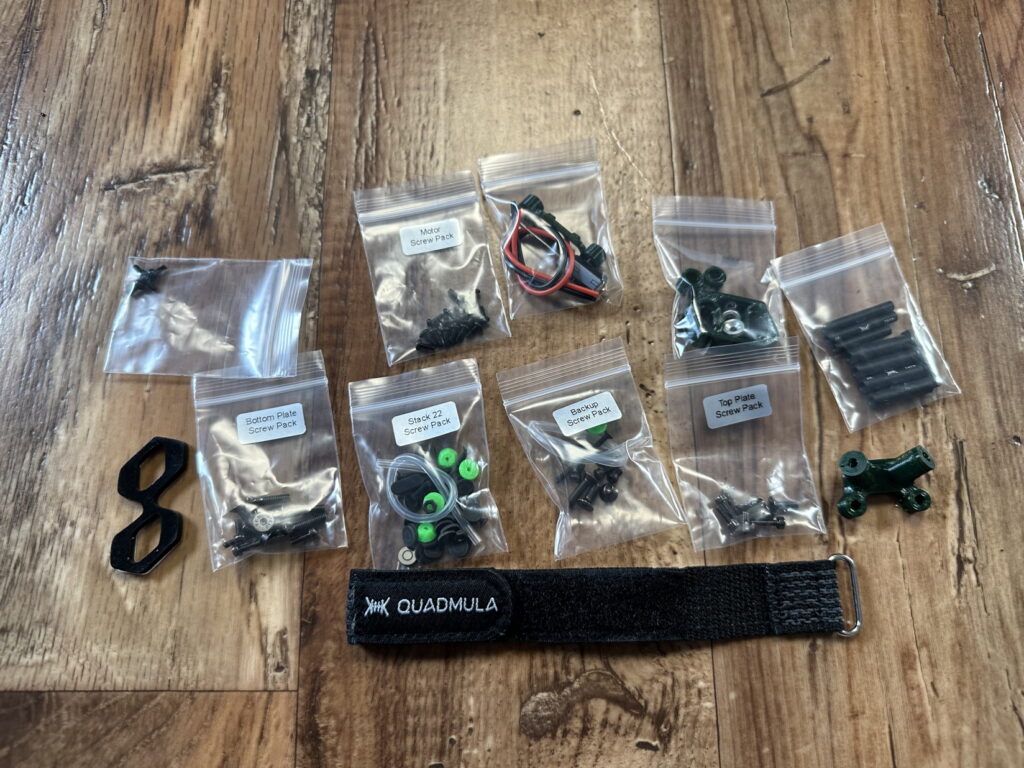

Die Tüte mit jeweils 1x Ersatzschrauben ist auch wieder dabei. Was ich persönlich sehr cool finde.

Auch werden die Schrauben für die Motoren mit geliefert! Somit entfällt das auch hier, das lästige suchen nach der richtigen Größe!

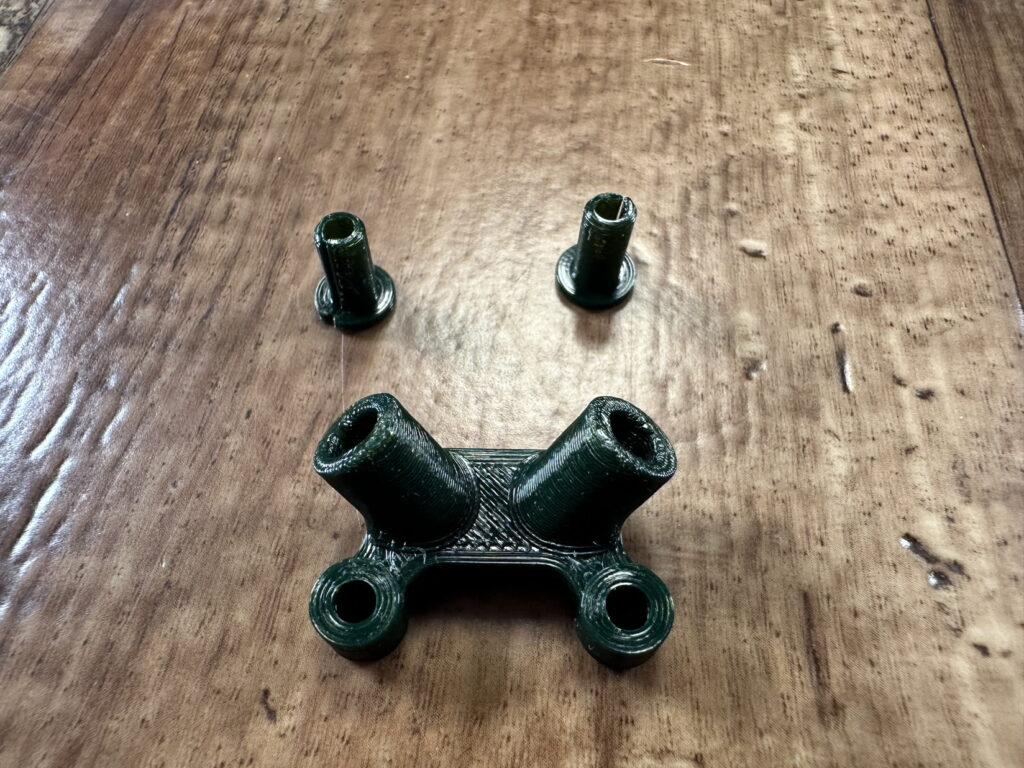

Druckteile sind die Kamerahalterung, Antennenhalterung und Elkohalterung sind dabei, für einen geringen Betrag kann der Bugbumber und Armbumber mitbestellt werden.

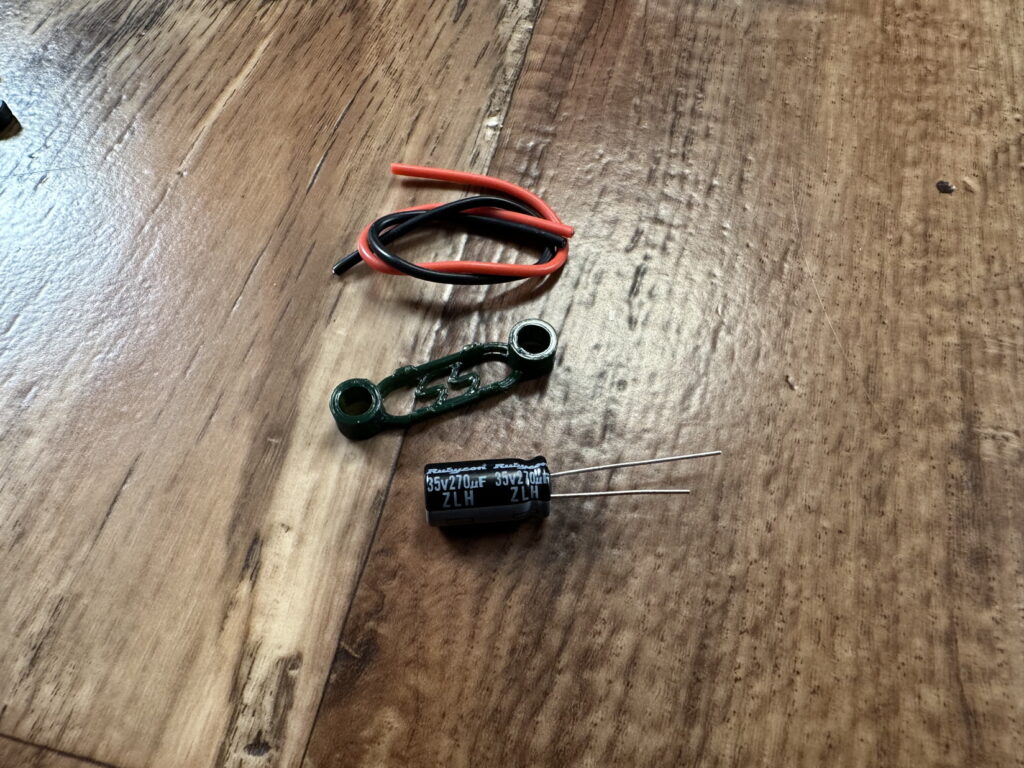

Beim mitgelieferten Elko handelt es sich um einen 35V mit 270µf.
Dieser passt dann perfekt in den kleinen Rahmen. Beim Voltara hatte ich einen 1000µF dabei, den konnte ich leider nicht mit unterbringen. Aber das ganze Setup läuft auch so sehr gut mit dem 270µf Elko.

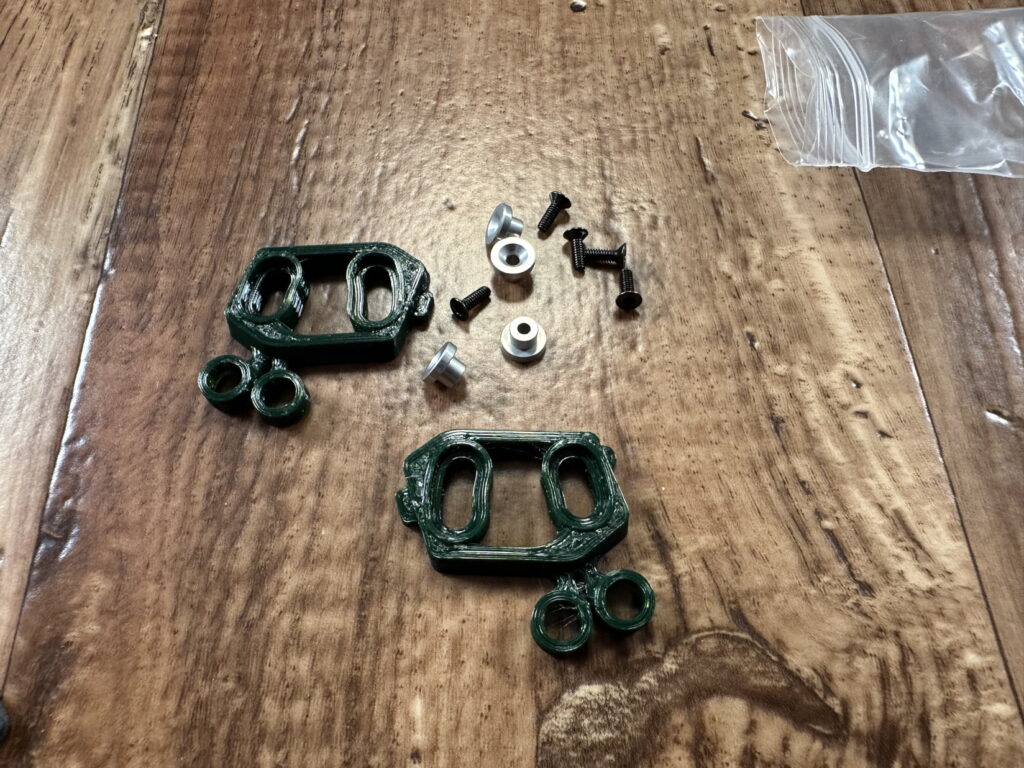

Schauen wir uns die Druckteile als Erstes an, die sind wieder perfekt gedruckt und es gibt nichts auszusetzen!
Da hatte ich bei so manch anderen Firmen, schon schlechtere Erfahrungen.

Auch gibt es für die DJI O4 PRO Kamera eine komplett neu entwickelte Halterung, auch die Antennenhalter wurden komplett neu überarbeitet.

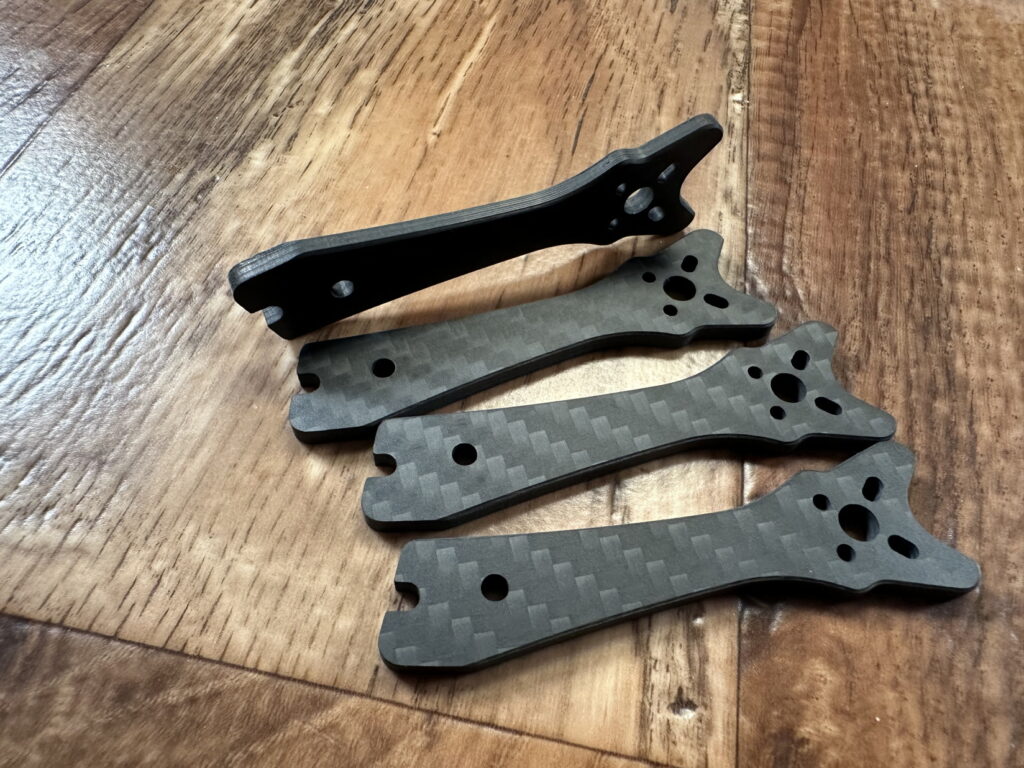

Jetzt aber zu den Carbonteilen, die sind alle 1a gewaschen, ich konnte keine Rückstände daran finden.

Alle Bohrungen und Fräsungen sind top, ist wohl auch der Grund, warum Quadmula keine Feile mitliefern muss 😉

Neu bei den Features ist nun das dual-rotating axis Setup, was spiezel für die DJI O4 Pro entwickelt wurde.

C-Lock T2 und HSA sind zwar alte bekannte, die wir im Djinn auch wieder vorfinden.

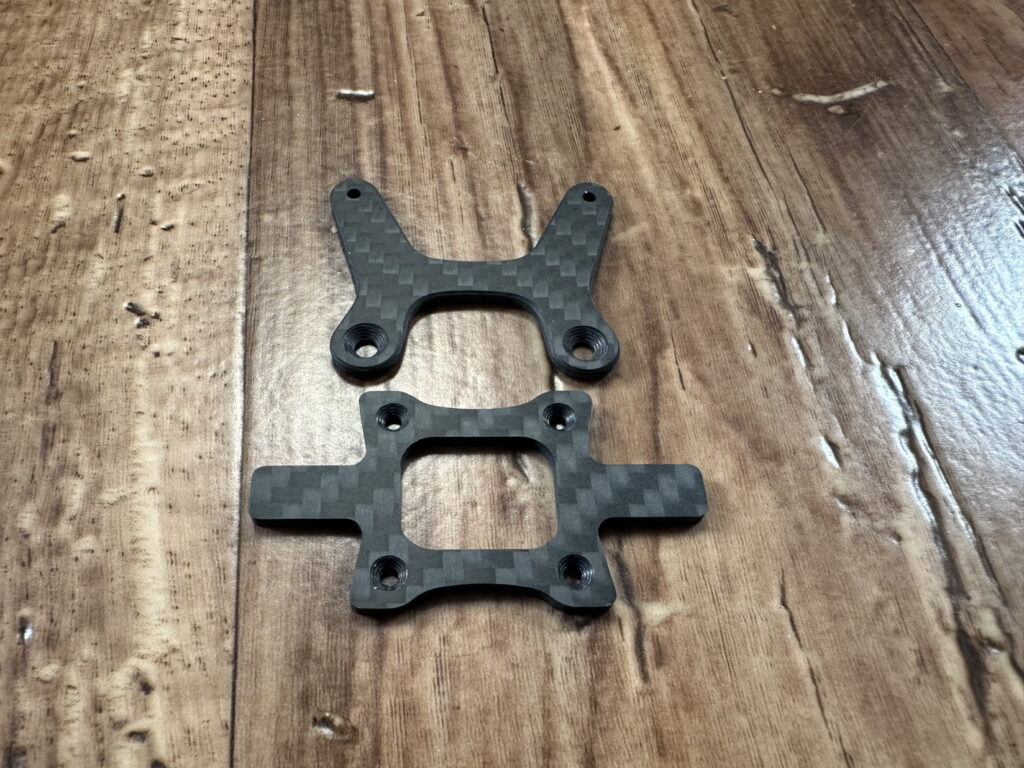

Auch sehr schön hier im ersten Bild zu sehen, der Djinn wurde nun auf der Oberseite, durch einen weiteres Carbonteil verstärkt.

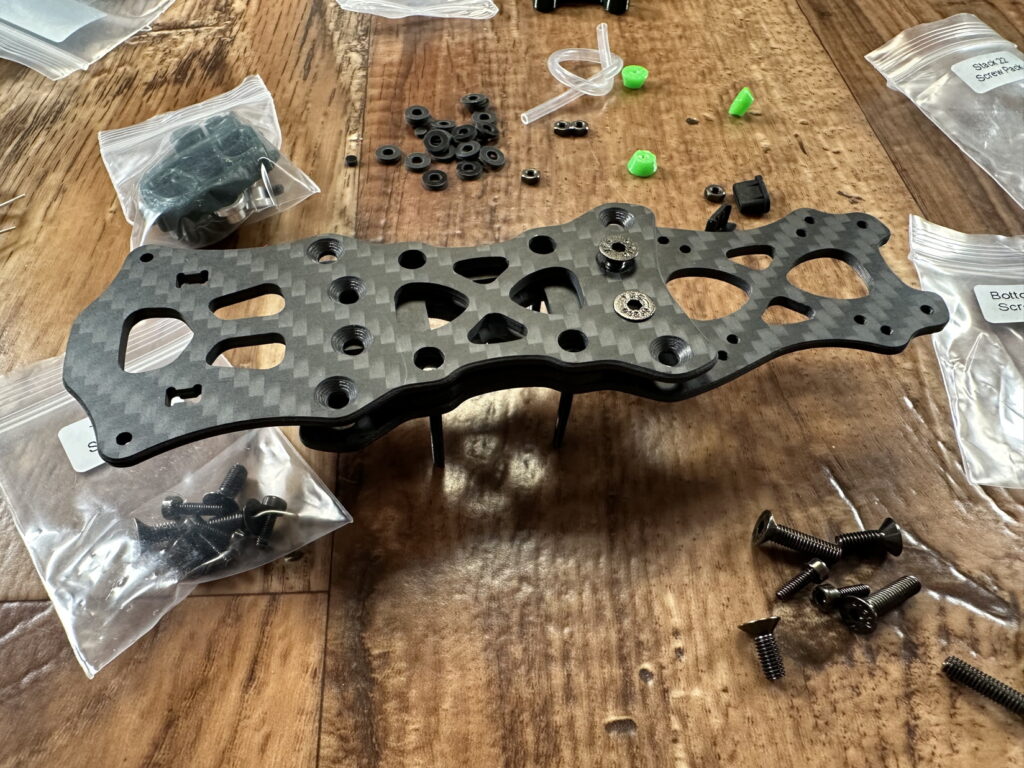

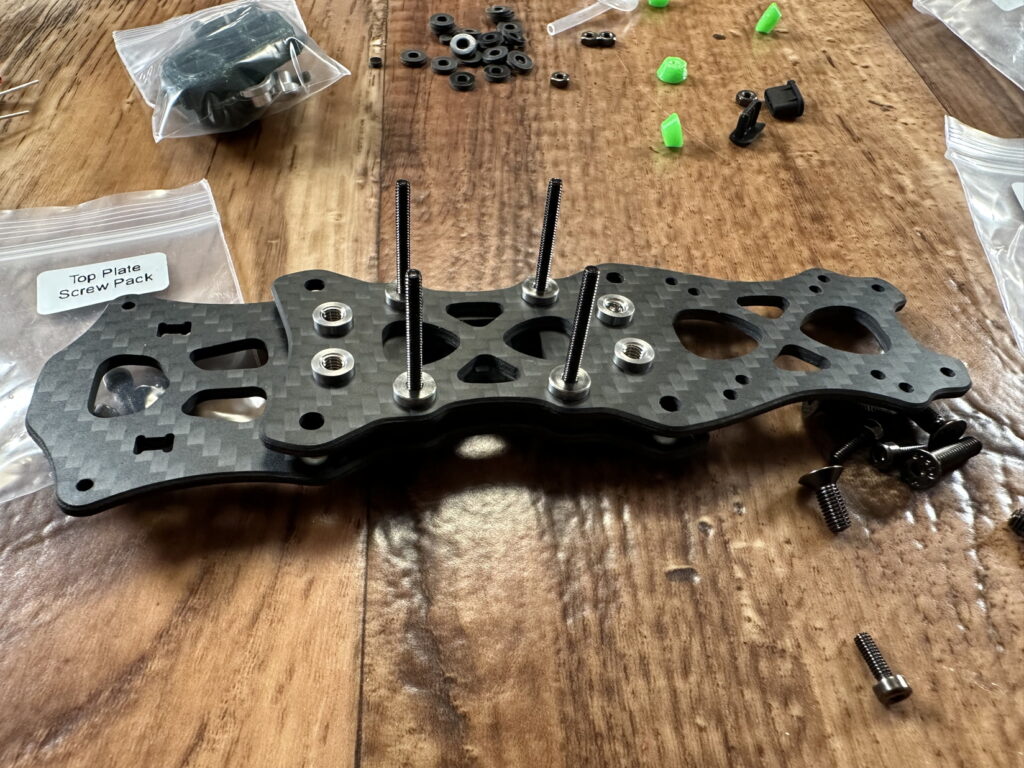

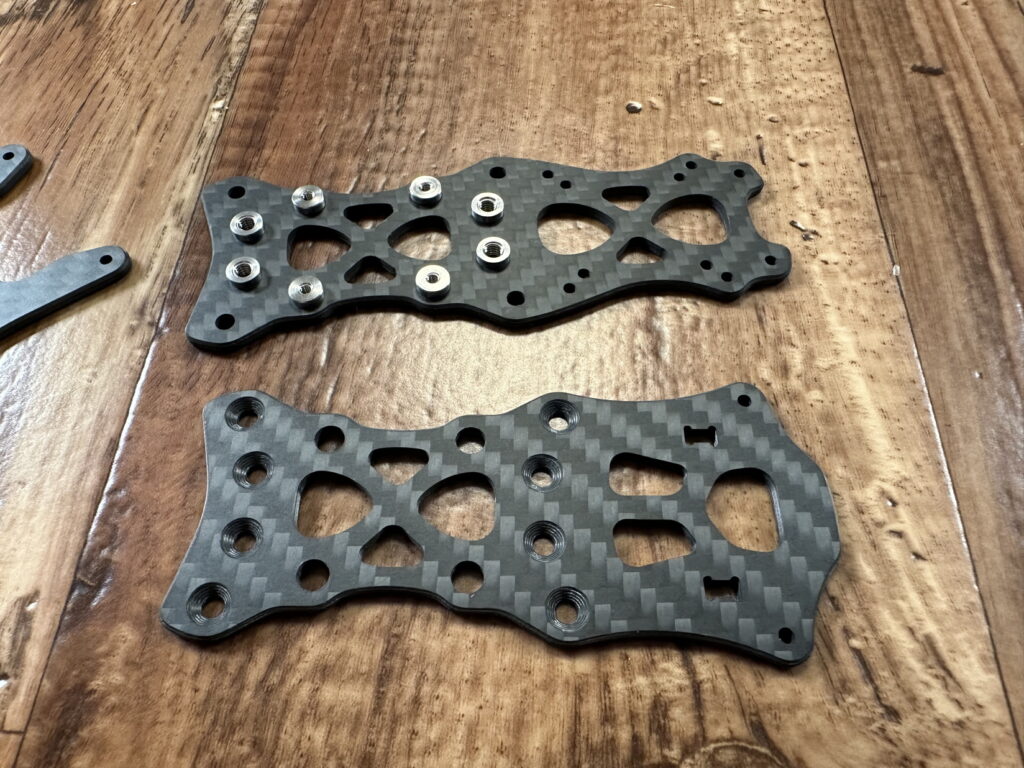

Beim Aufbau beginne ich wieder mit beiden Bottomplates. In dazwischen liegt C-Lock Centerplatte in die die M2 Schrauben über die Pressmuttern verschraubt werden.

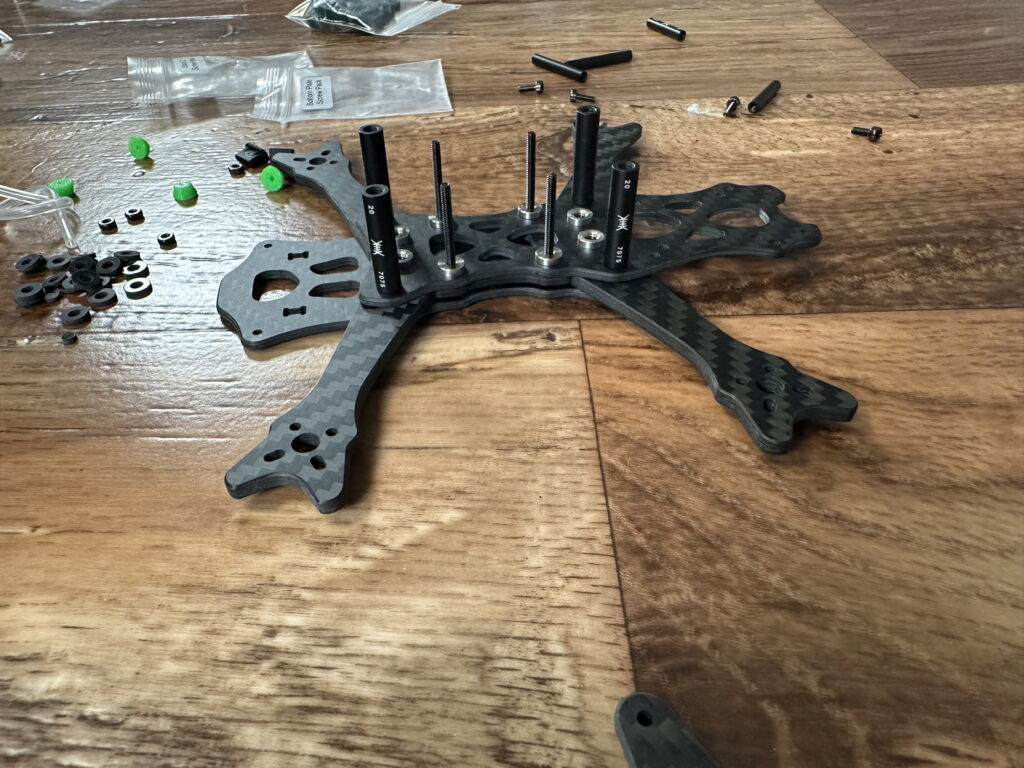

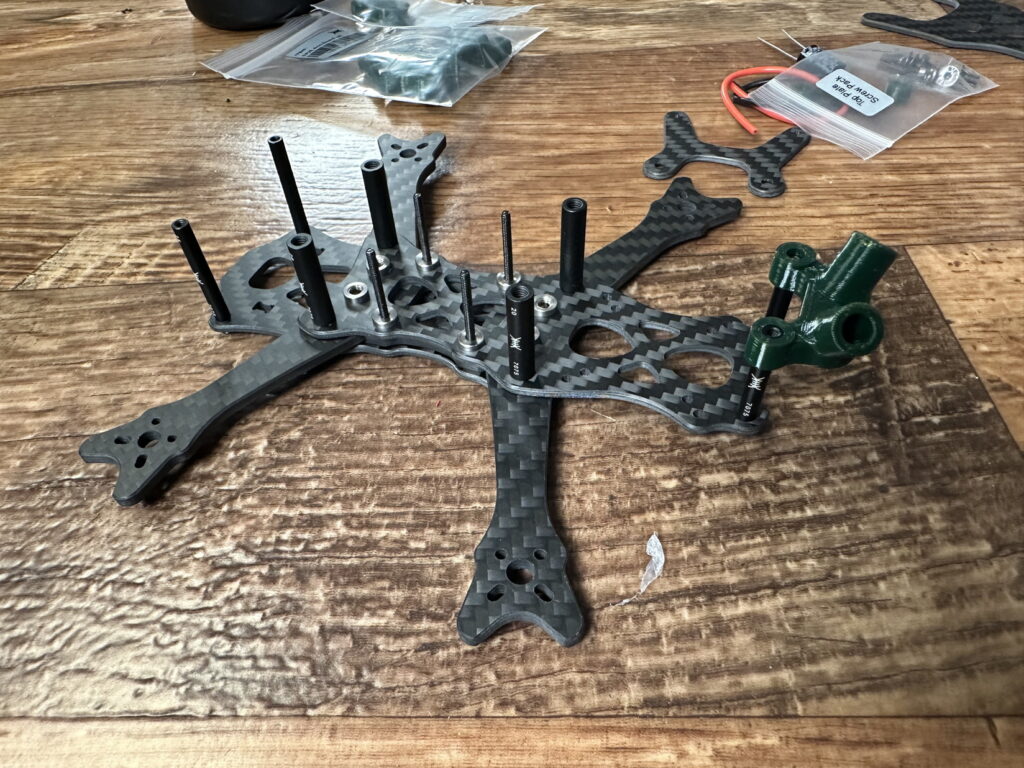

Dann werden die Senkkopfschrauben zusammen mit den Armen von unten mit den Pressmuttern und Standoffs verschraubt. Hierbei handelt es sich dann um M3 Schrauben.

Im Anschluss werden die hinten und vorne die M2 Standoff verschraubt.

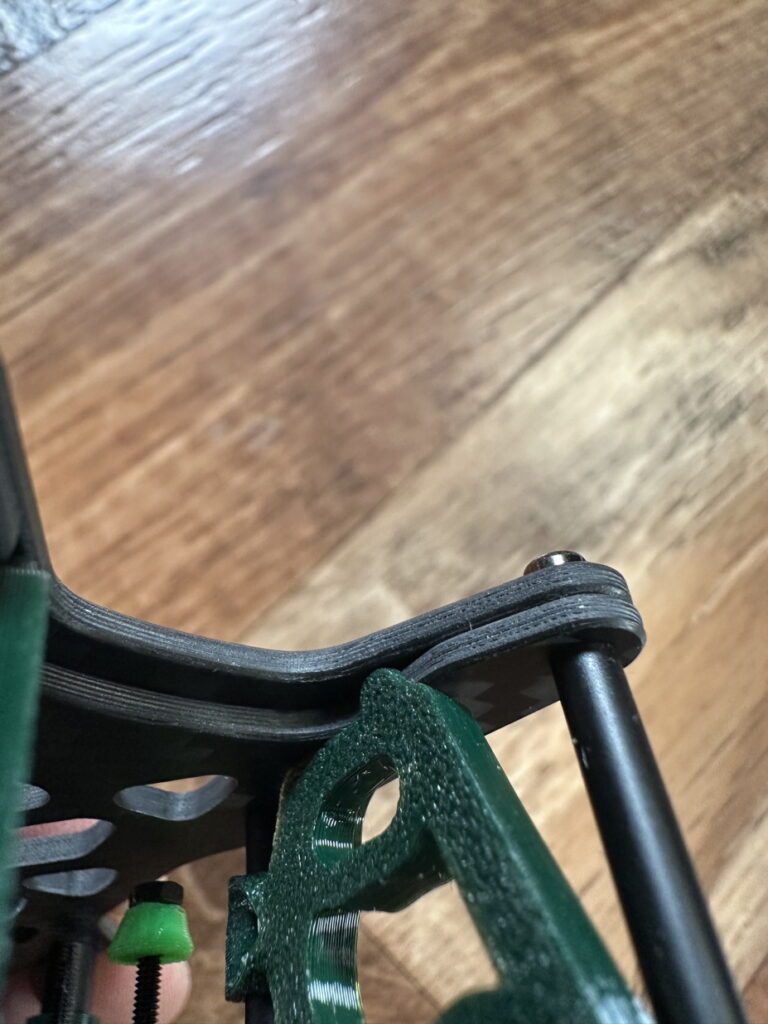

Dann muss noch Kamerahalterung angebracht werden. Diese wird zusätzlich über den M3 Standoff gestützt und rastet auf der Oberseite nur mit den Nasen zwischen Topplate und Verstärkung ein.

Auf den M2 Schrauben sind noch die TPU Stopper anzubringen um den Stack in Position zu halten, diese können noch zusätzlich mit den M2 Schrauben gesichert werden.

Fertig aufgebaut, sieht der Djinn dann so aus:

Quadmula hat mit dem Djinn F25 SP* einen absolut genialen 2.5″ Copter auf den Markt gebraucht. Auch der Vorgänger hat mir schon sehr viel Freude gemacht. Mit dem SP wurde dieser jetzt an die DJI O4 optimiert.

Für die Vorgängerversion* gibt es zwar auch ein Druckteil, aber wenn sich gerade einen neu bestellt und eh plant, die DJI O4 zu verbauen, sollte gleich zur SP Version greifen.

Hier gibt es das Unboxing dann noch in bewegten Bildern:

Den Quadmula Djinn gibt es aktuell nur direkt bei Quadmula*

Wer aber einen robusten und gut durchdachten 2.5inch Frame sucht, der is hier genau richtig.

Als Setup fliege ich:

KISS Ultra Mini V2
Voltara Mini 50A
TMotor 1404 – 2900KV (die Xing sind abgeraucht)
HQ Prop
DJI O4 Pro (logischerweise)
ELRS von BetaFPV
CNHL 6S 650mah Lipo

Quadmula hat noch ein kleines Hilfsbild, um die Winkel passend beim Djinn 25 SP einzugstellen:
