ZeniRace 60A 4in1 ESC AM32 / BLHeli32 – 2S bis 8S
Heute schauen wir uns einen neuen ESC von der Firma ZeniRace an.
Den ESC gibt es in verschiedenen Größen, als 60A / 65A / 75A sowie als AM32 bzw BLHeli32 Version
Wir werden uns heute den 60A in der AM32 Version ansehen.

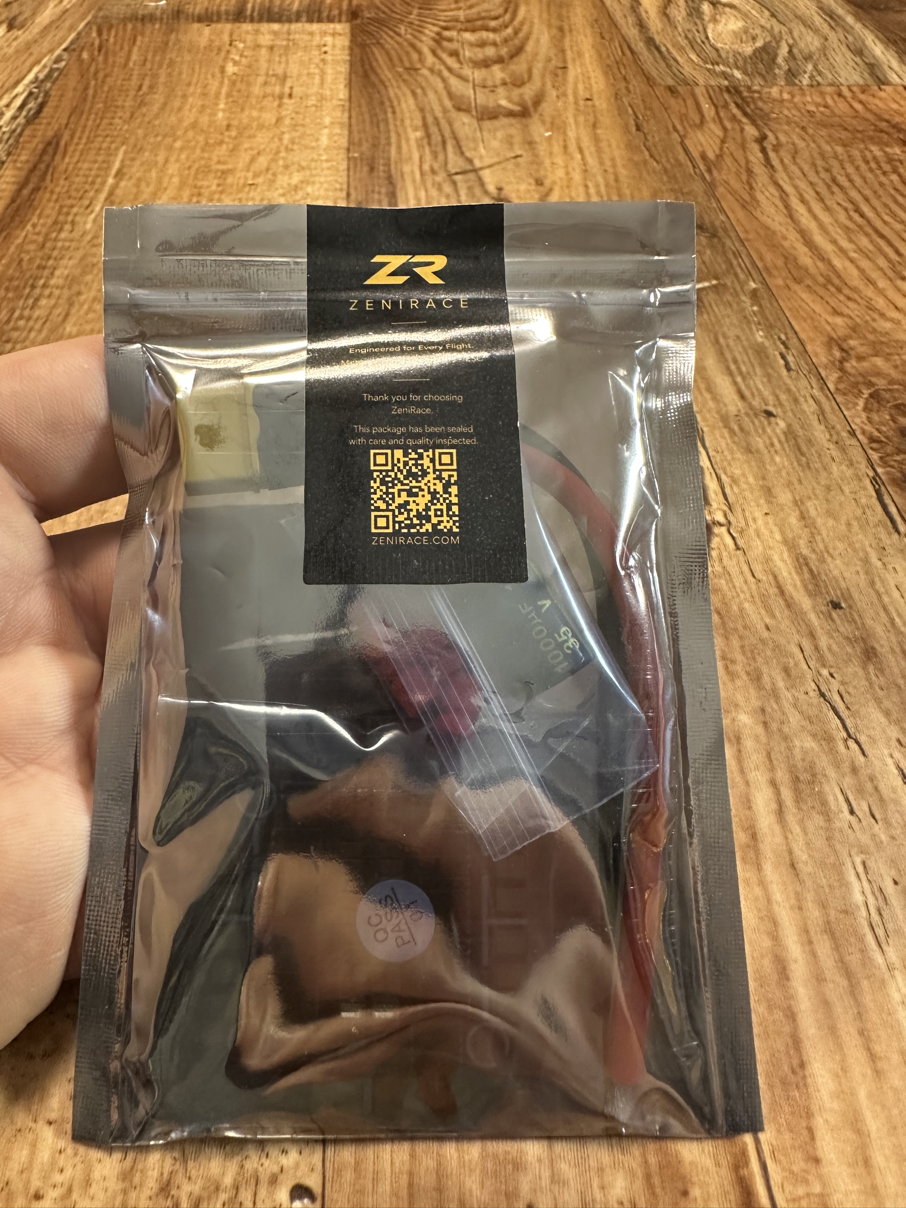

Geliefert wird das ganze gut verpackt in einer ESC Tüte.
Auf der Tüte finden wir einen QR-Code mit dem auf die ZeniRace Seite kommen.
Bei den technischen Daten braucht sich der 60A ESC nicht zu verstecken:
Operating Voltage: DC 7-36V (2-8S)
Continuous Current: 60A
Peak Current: 70A
Firmware: AM32
MCU: F4A-32
Current Telemetry: Supported
TVS Surge Protection: Supported
BEC: None
Protocol Support: Dshot150/300/600/PWM
Bidirectional DShot: Supported
Der Unterschied zum 65A sind
Continuous Current 65A logischerweise und 75A Peak.
Der 70A hingengen kann hier bis 70A Peak und noch MOSFET: 5C410.

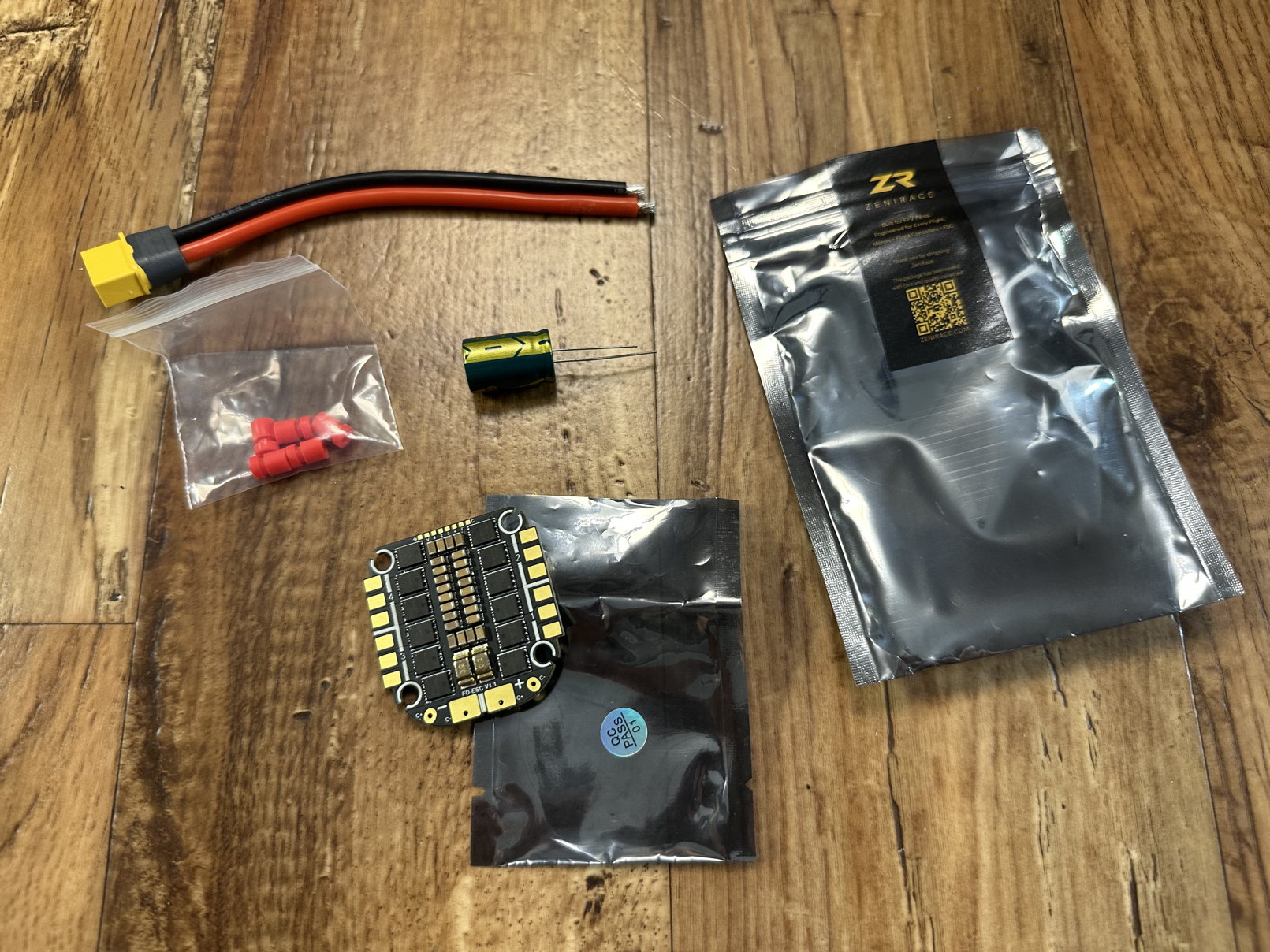

In der ESD Tüte finden wir alles, was wir für den ESC brauchen.
5x Gummipuffer (1 Reserve)
XT60 Kabel mit AWG12
Elko 35V mit 1000µF
60A ESC

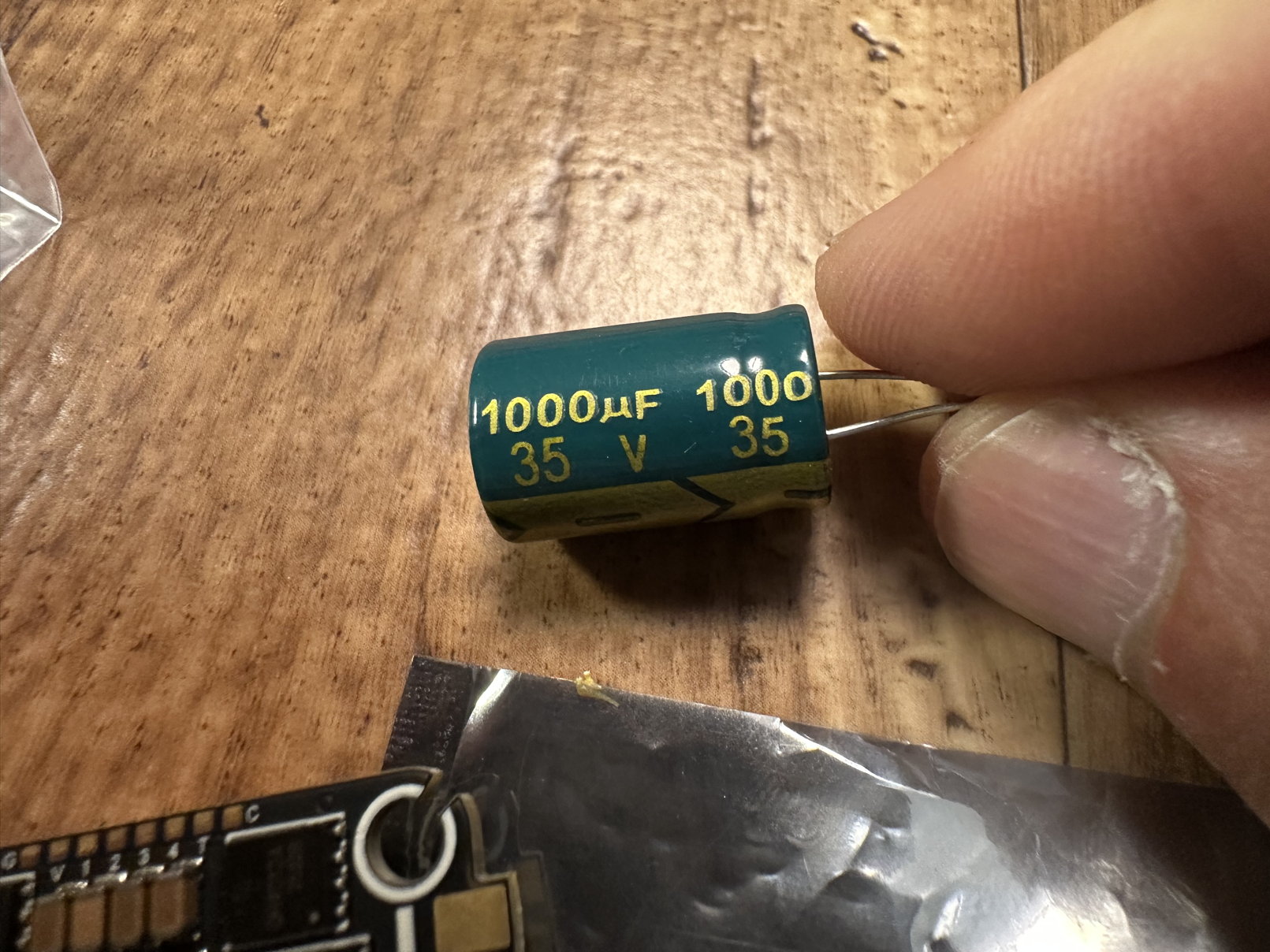

Beim Elko Handel es sich hier um einen LowESR.

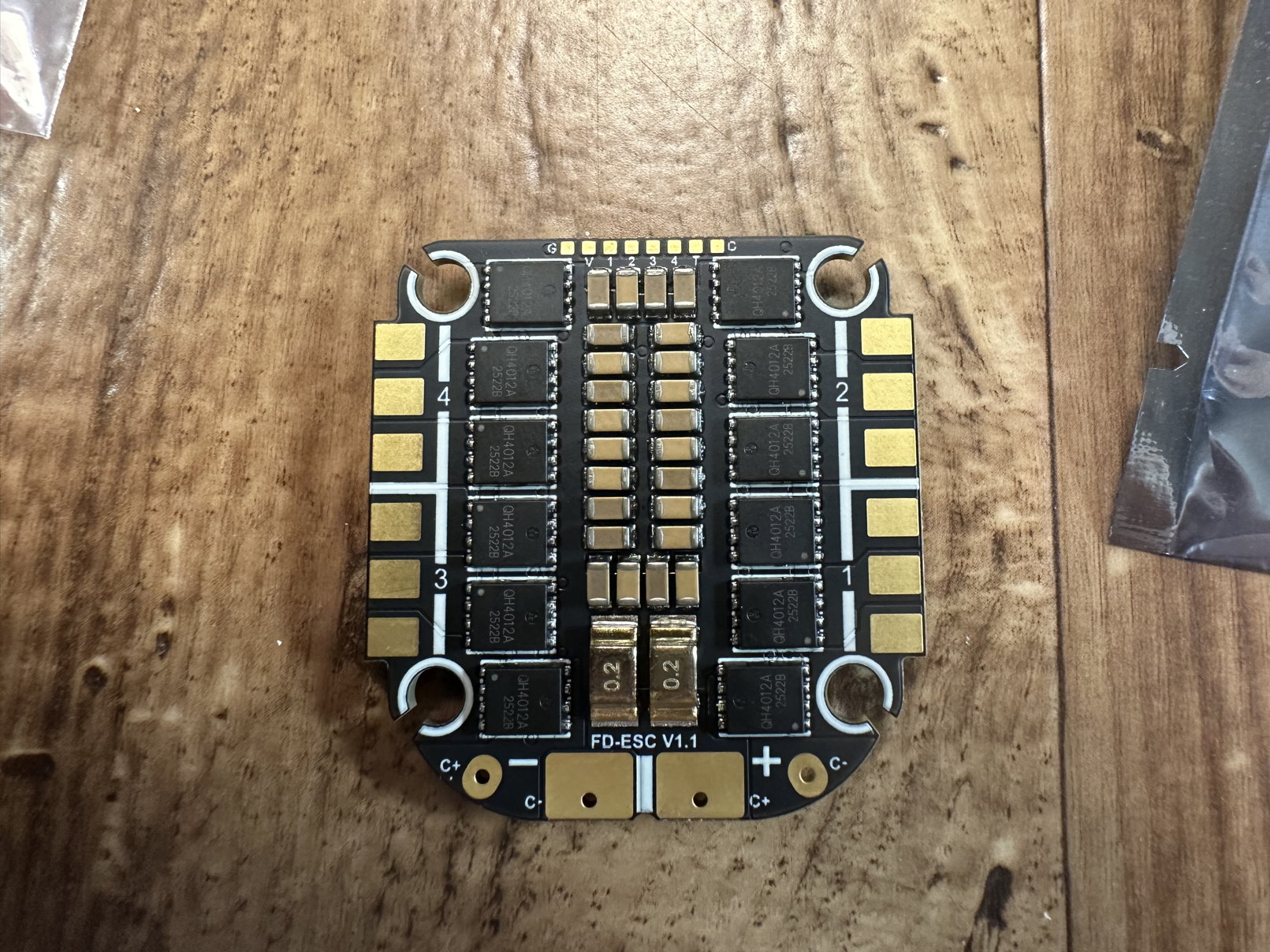

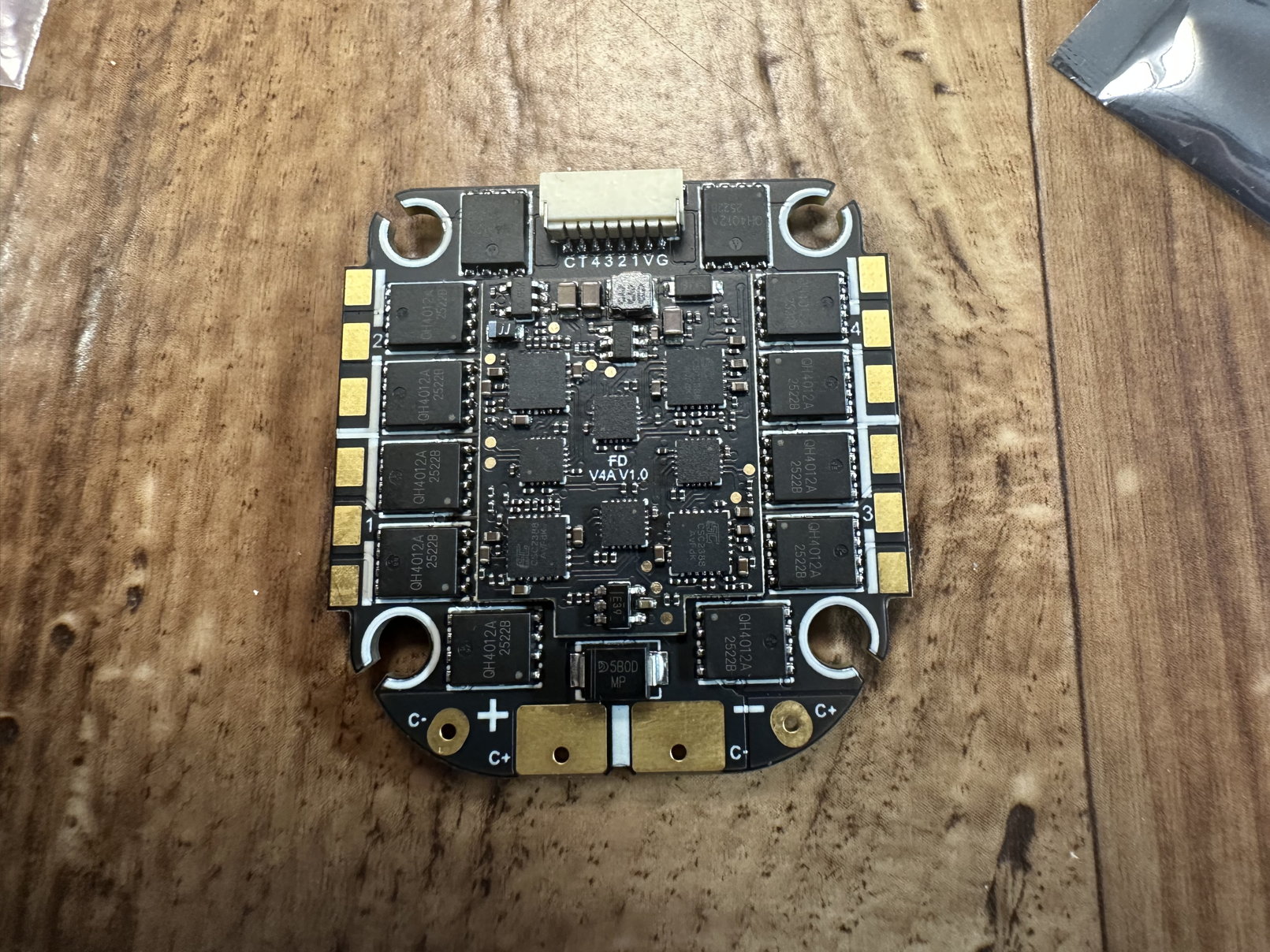

Der Aufbau vom ESC gefällt mir sehr gut. Wir haben große Lötpads auf der Vorderseite, auch auf der Rückseite sind alle Lötpads vorhanden.
Die Verbindung zum ESC kann über eine Steckverbindung erfolgen oder wahlweise angelötet werden.
Lobenswert ist auch, dass alle Pads vorbildlich beschriftet sind.
Sehr schön finde ich die Idee, wahlweise einen Elko mittig anzulöten oder 2 Elkos auf links und rechts aufzuteilen.
Wird später in der Skizze noch dargestellt.

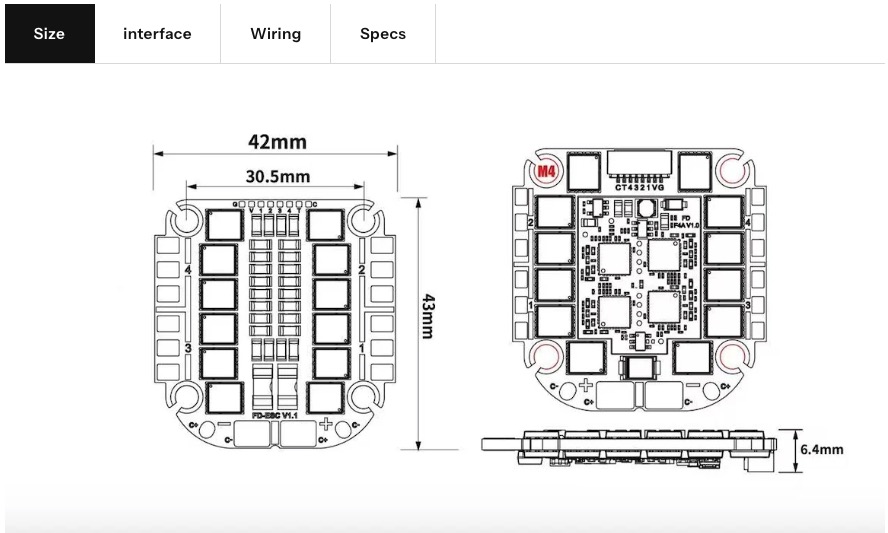

Auf der Skizze sind die Abmessungen zu entnehmen.
Persönlich gefällt mir sehr gut, dass wir bei den M4 Löchern für die Gummis leichte Öffnungen haben. Dies erleichtert die Installation um einiges.
Auch dass der ESC beim Stromabschluss leicht abgerundet ist.

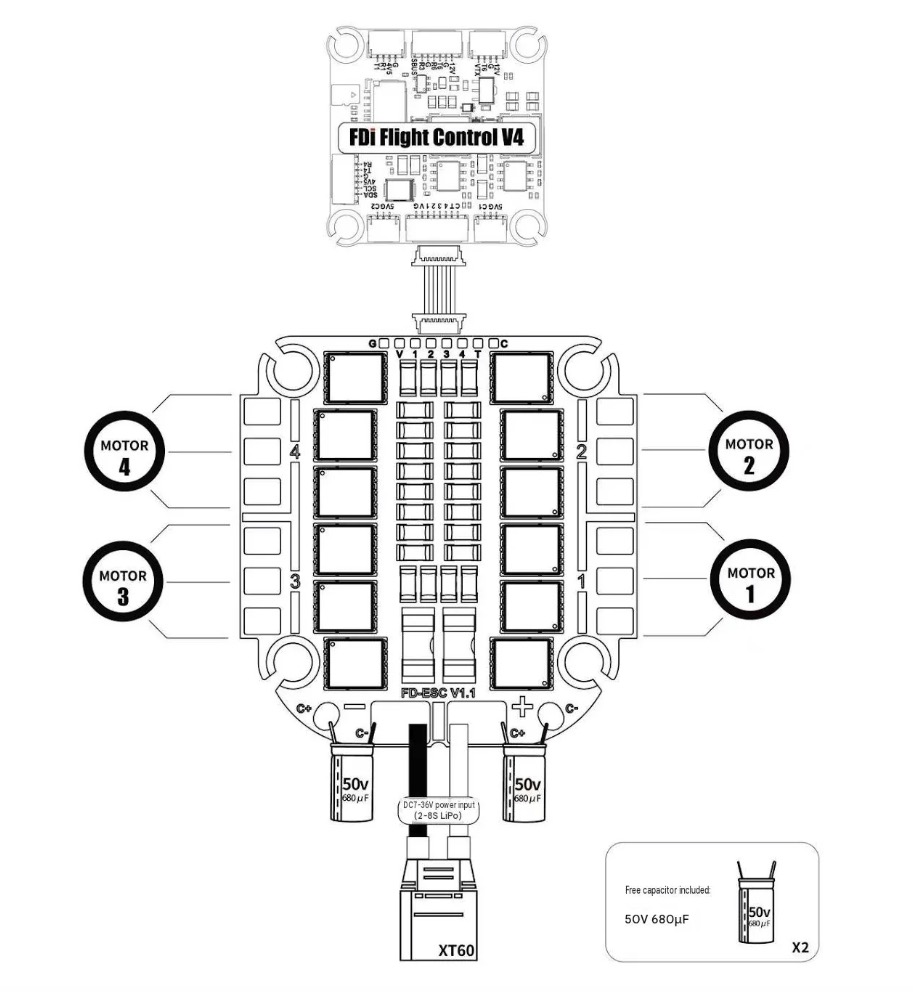

Auf diesem Anschlussdiagramm sind die beiden Doppelelkos sehr gut zu erkennen.
Motoranordnung ist hierbei BF typisch.

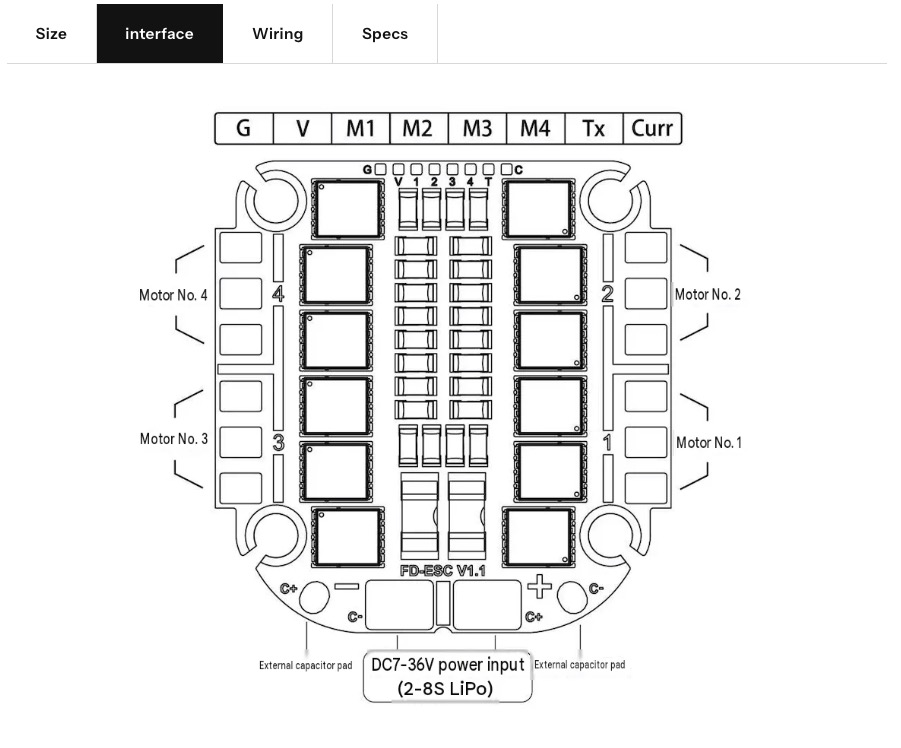

Wie auch hier auf der Skizze zu sehen ist, nochmal die Beschriftung des ESCs.
Der ESC macht wirklich einen guten Eindruck von der Hardware. Wo ich mich noch einarbeiten muss, ist die AM32 Firmware.
Der ESC kommt mit V2.19. Für ein update, muss ich noch die Passende FW suchen… dazu ein Update, wenn ich mehr Infos habe.
Preislich ist das vollkommen im Rahmen.
Schaut euch mal im Shop um, auch der FC macht einen guten Eindruck.
