Cheali-Charger Software auf Voltcraft B6 flashen

Da ich immer noch einen B6 Lader herumliegen habe, den ich nicht mehr viel benutze.
Habe ich mich mal umgesehen, was man mit dem Teil noch machen könnte.

Da bin ich über die Cheali-Charger Software gestoßen. Was wohl aus dem Lader ein recht gutes Teil machen soll.

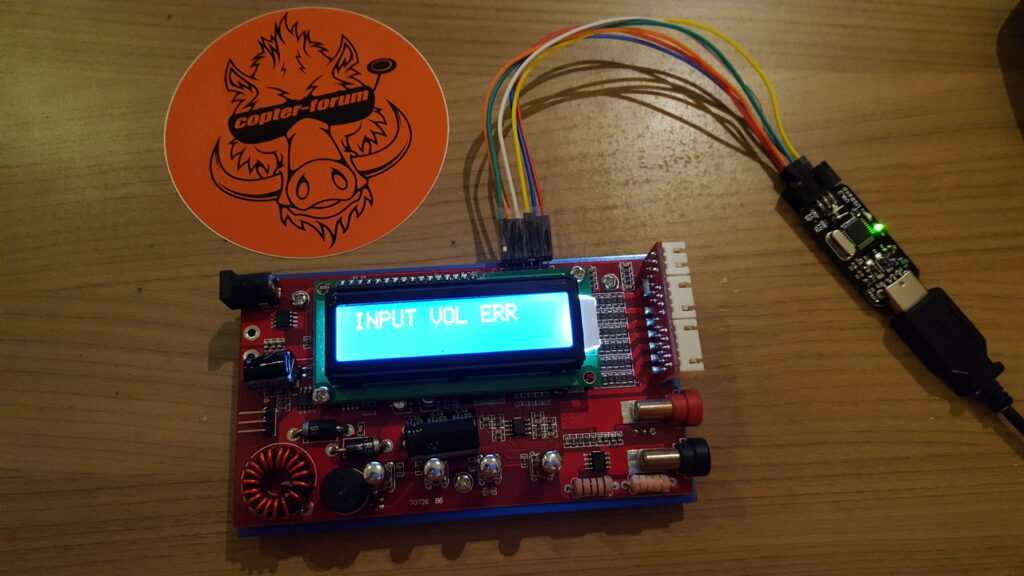

Hab den Lader schon mal zerlegt und über dem Display die Pins für das flashen gefunden…..

Ich hab das Teil mal mit der Software bespielt… jetzt habe ich wieder einen brauchbaren Lader für unterwegs!!

Das gute Stück kann jetzt auch HV Lipos und Lipos mit 4.30V oder lässt sich auch Manuel anpassen… auf noch mehr Volt.

20 Speicherplätze, wo man Lipos voreinstellen kann. Der Innenwiderstand wird auch gemessen.

Auch lässt sich die Voltage Calibration ohne verstecktes Menu durchführen. Bestimmt noch viele Funktionen, die ich noch nicht entdeckt habe.

Zum flashen habe ich AVR Tools für den Mac genommen… da dass wieder unter der Konkurrenz zu umständlich war.

Einen Dump von der Voltkraftsoftware habe ich auch gemacht.
Geflasht wurde mit nem USBasp.

Well done….

Noch einen zeitgemäßen Adapter auf XT60 gebastelt:

Kurzanleitung zum flashen:

Was brauchen wir

Einen Lader B6 oder anderen aus der Liste

Einen USBasp am besten (Windows user brauchen wieder zadig Treiber)

6 kleine Kabel zum Verbinden vom USBasp aufs Board vom Lader

Eventuell Lötkolben, um die Kabel zu fixieren

Sowie einen Computer, ich habe dazu einen Mac verwendet

Das ganze ist kein Hexenwerk. Als Erstes braucht Ihr eine Software, damit Ihr das Firmwarefile schreiben könnt. In der Windows Welt muss das WIN AVR sehr beliebt sein.

Am Mac habe ich AVR Tools verwendet. Es geht auch mit AVR Studio, avrdude und wie sie alle heißen, aber ich wollte es einfach haben.

Was noch wissen müssen, ist die passende Pinbelegung, Mosi, Miso, RST, SCK, GND und VCC

Beim USBasp sollte die im Normalfall so aussehen:

Ein reihe von Pinbelegungen findet Ihr auch hier. Für meinen B6 Clone gilt folgende Pinbelegung:

Diese Belegung muss logische weise Stimmen, sonst geht nix. Aufpassen müsst Ihr mit GND und VCC, also – und + das man ja bekanntlich nicht vertauschen sollte. Das kann man auch erstmal mit dem Multimeter überprüfen.

Dann passendes Firmwarefile von hier:

https://github.com/stawel/cheali-charger/tree/master/hex

Dass Ihr dort ablegt, wo Ihr es dann findet.

Jetzt stellen wir als erstes unter Device den ATmega32 ein:

Anschließend den USBasp

Danach führen wir einen DUMP durch. Damit wird die original Firmware gesichert. Es werden 2 Files erstellt. Am besten vorübergehend einen Ordner am Desktop erstellen.

Wenn das erledigt ist, wird im Anschluss die neue Firmware geflasht

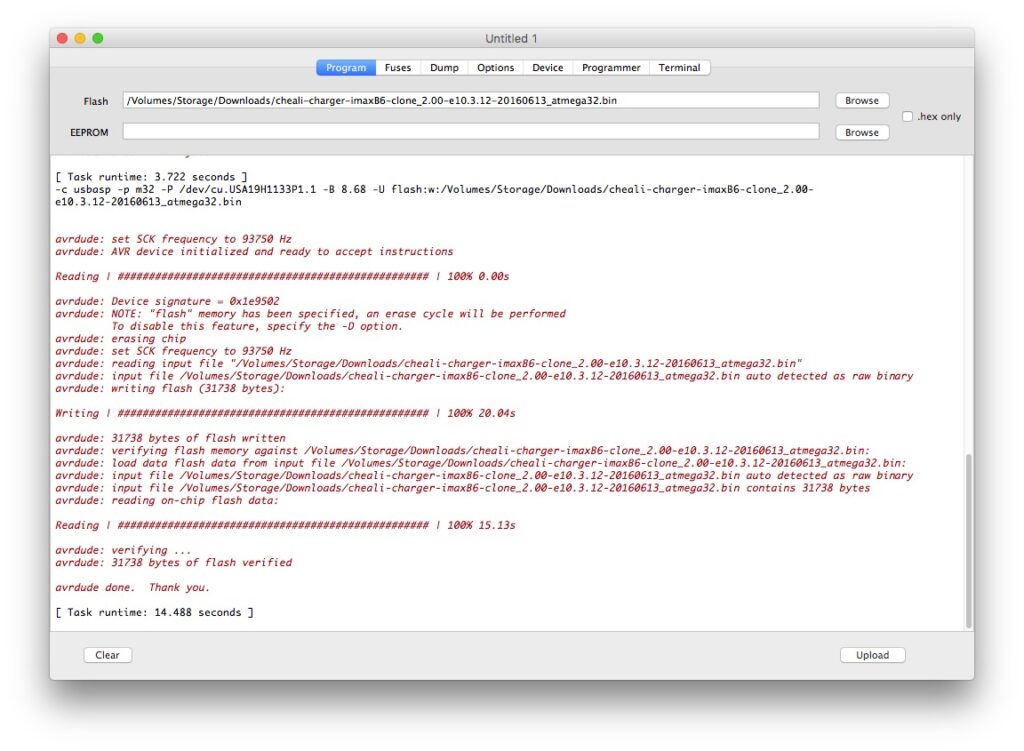

Wenn alles funktioniert hat, sollte es so aussehen

Und ihr könnt euch über euren neuen alten Lader freuen.

Der Lader macht jetzt auf jeden Fall schon was her. Hier ein paar Bilder aus dem Menü:
