DolphinRC PrismFly X2 2.2inch Frame Kit
Heute nehmen wir einen 2.2 Frame von der Firma DolphinRC unter die Lupe.
Das gute Stück hört auf den Namen PrismFly X2 und bietet wirklich einige Features, auf die ich gleich eingehen werde.
Den PrismFly X2 gibt es auch als BNF / ARF Version, einmal mit VTX oder gleich mir der DJI O4 Lite zusammen. Wenn jemand keine Lust hat, das gute Stück selbst aufzubauen.

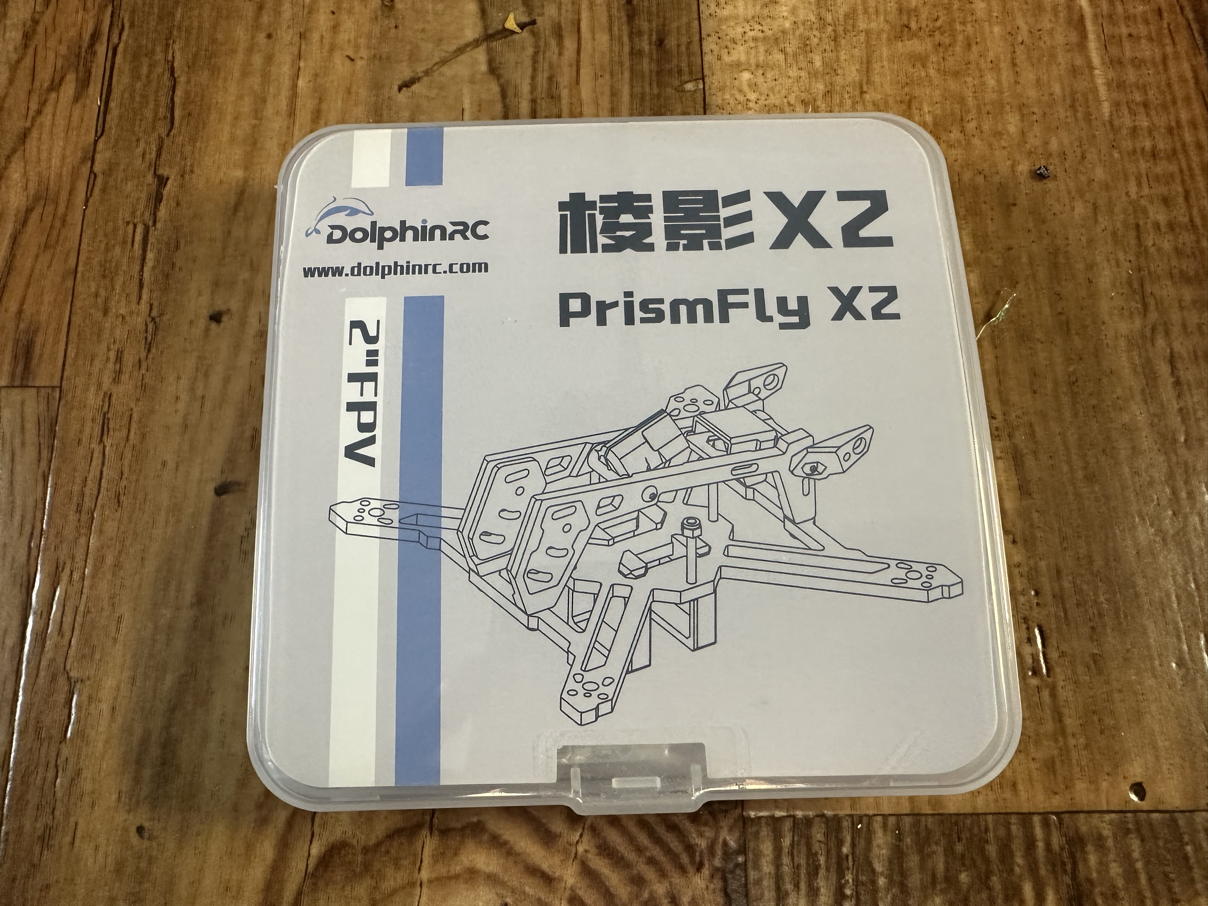

Geliefert wird alles in einer stabilen Kunststoffverpackung.

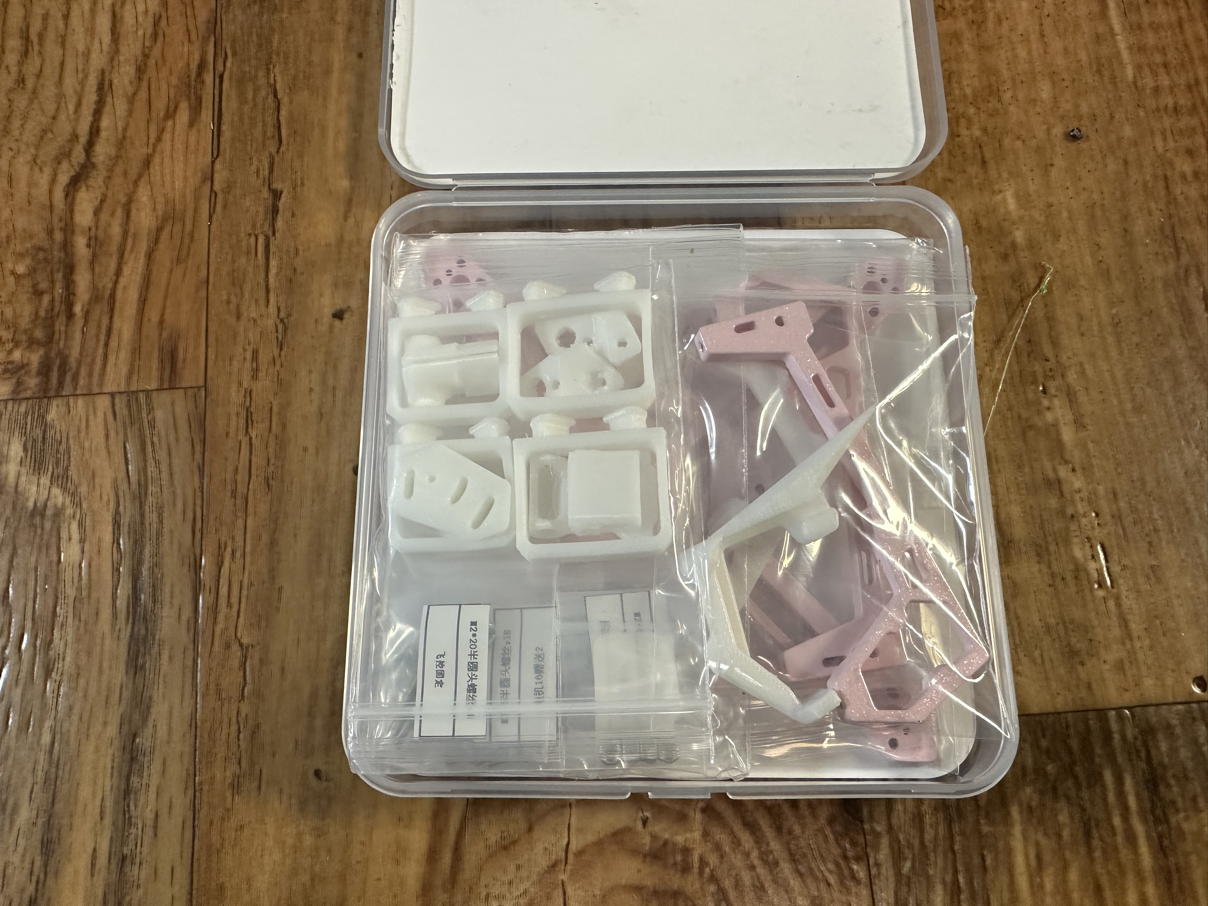

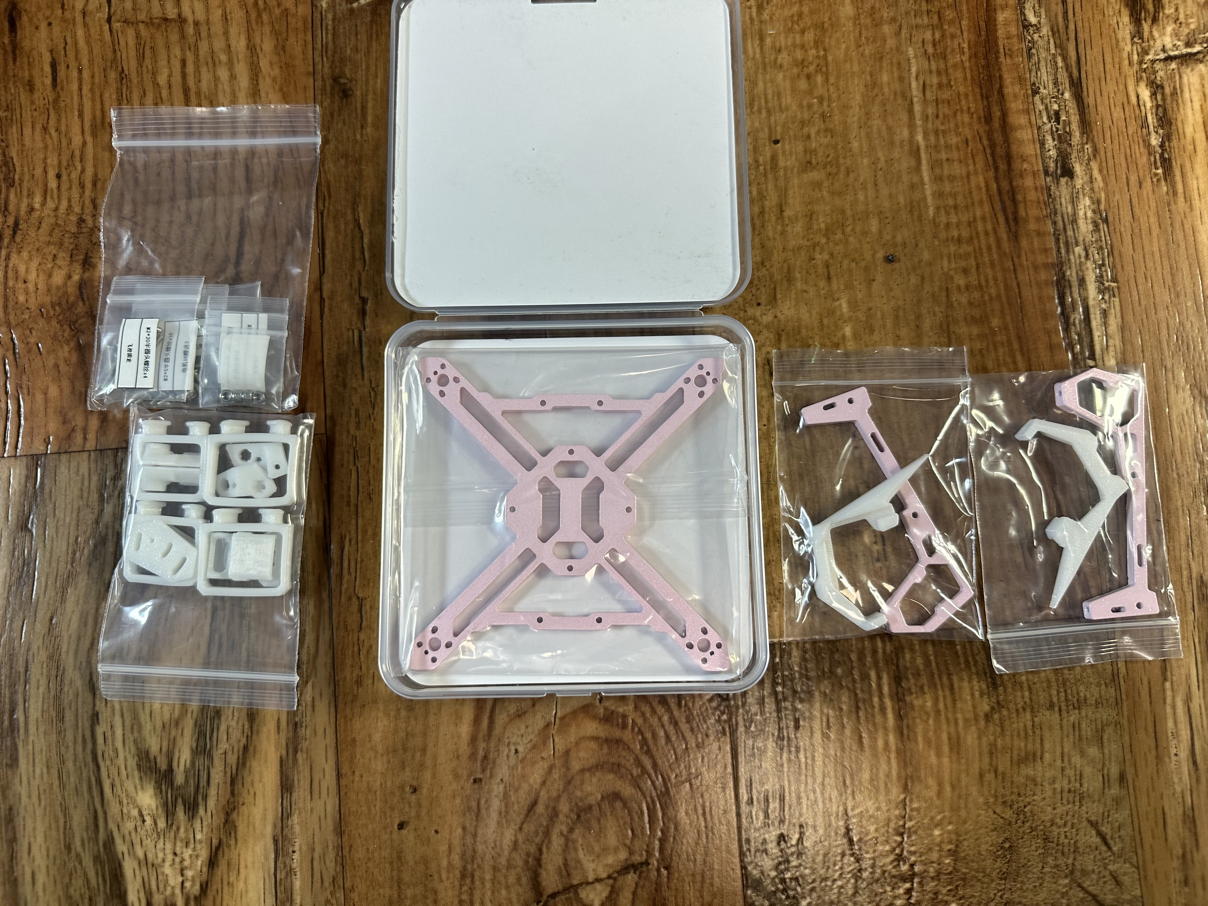

Im Inneren der Verpackung ist alles akkurat und sorgfältig organisiert und geordnet.
DolphinRC hat hier wirklich alles gut verpackt und entsprechend logisch die Teile in einzelne Tüten verpackt.
Das schützt nicht nur den lackierten Rahmen, sondern hilft auch hervorragend beim Aufbau.

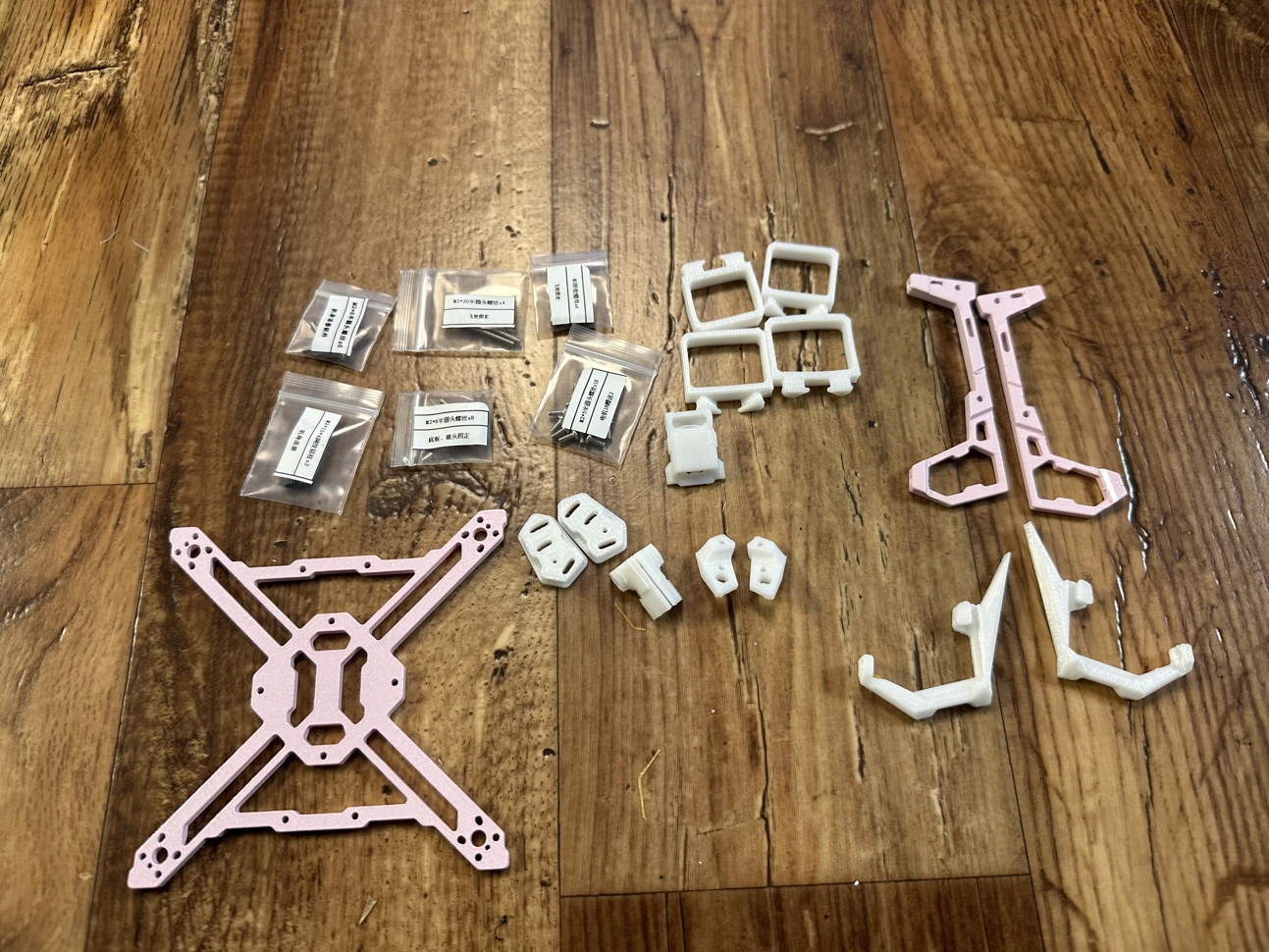

Alle Teile mal passend bereitgelegt, damit wir sie uns genauer anschauen können.

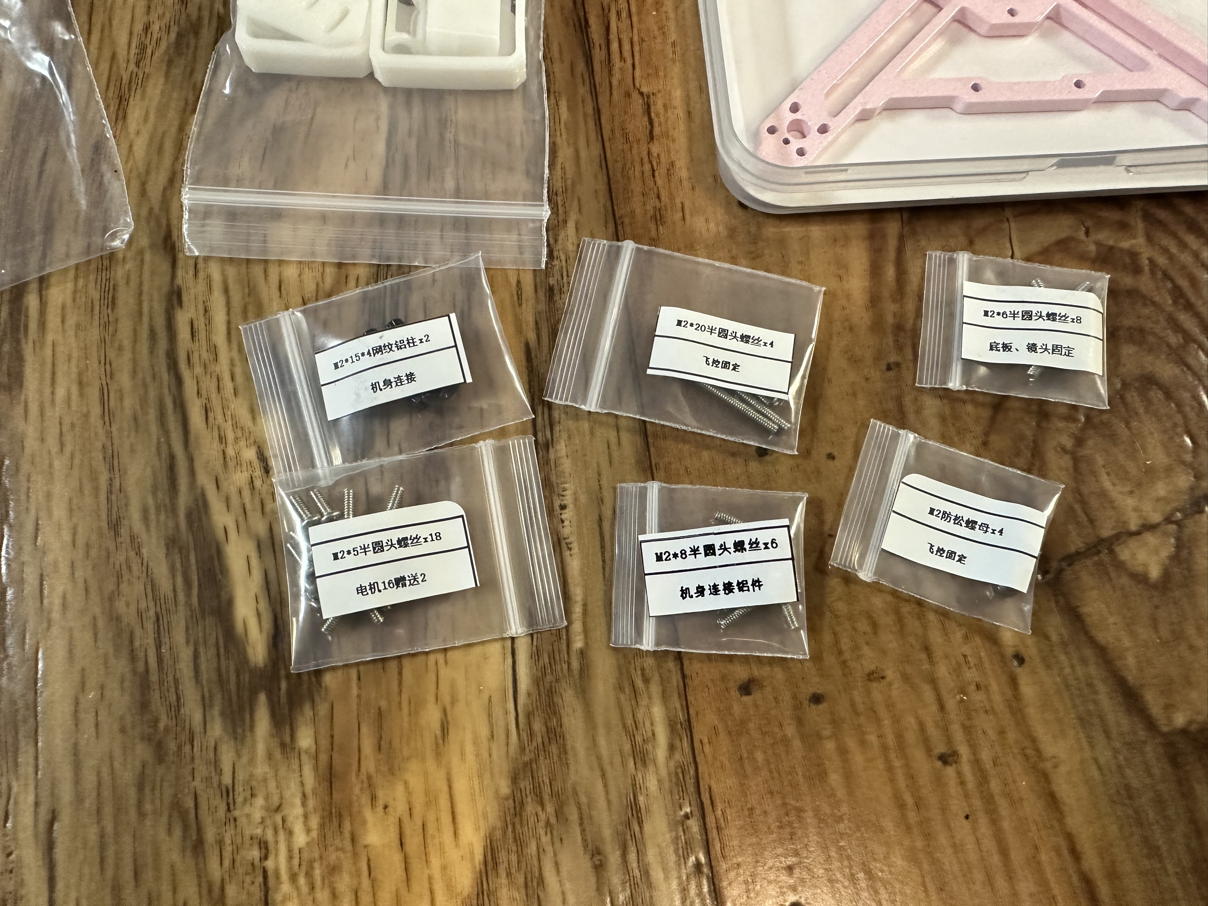

Alle Schreiben sind ordentlich in kleinen Tüten mit jeweiliger Beschriftung verpackt.

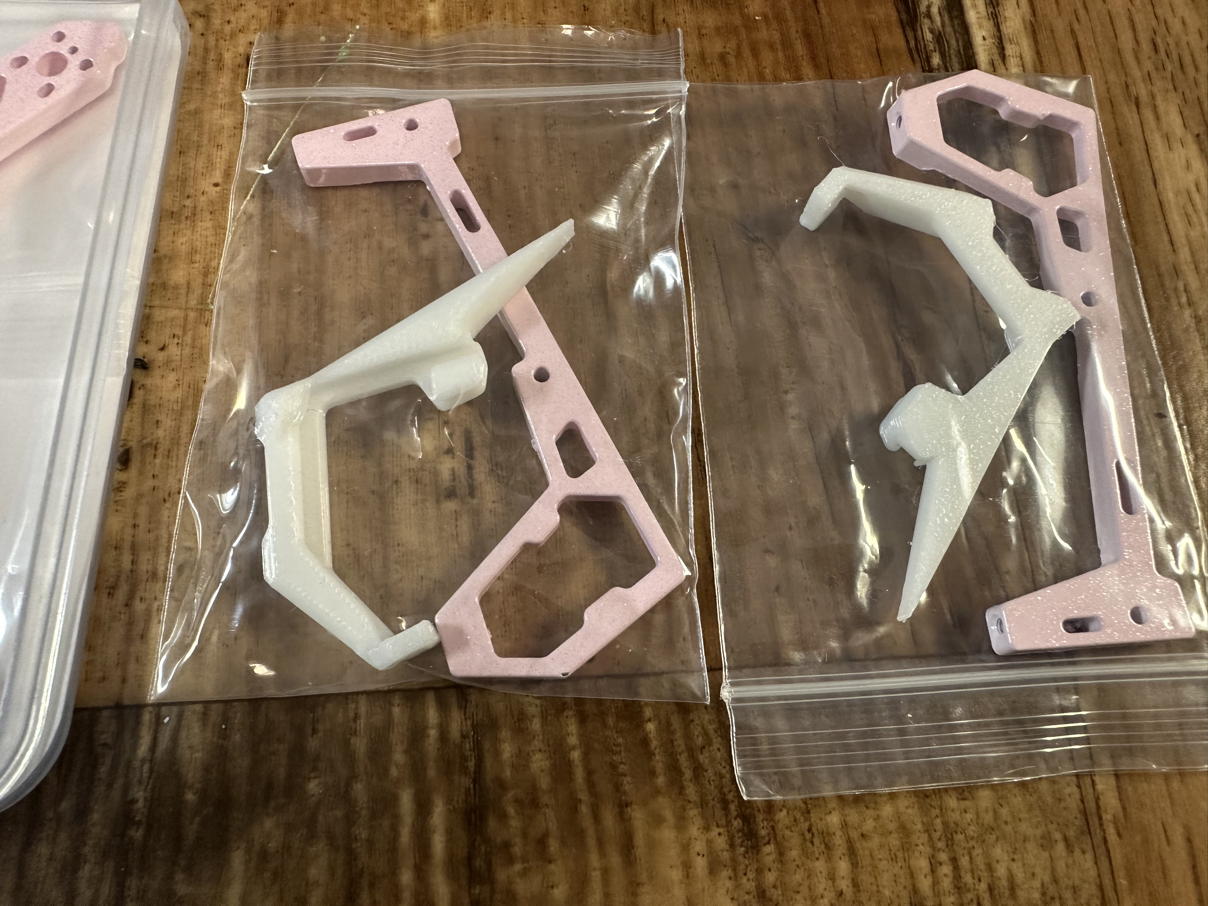

Den Cage aus lackiertem 7075-Aluminium hat man auch jeweils passend einzeln mit den Bumbern verpackt.

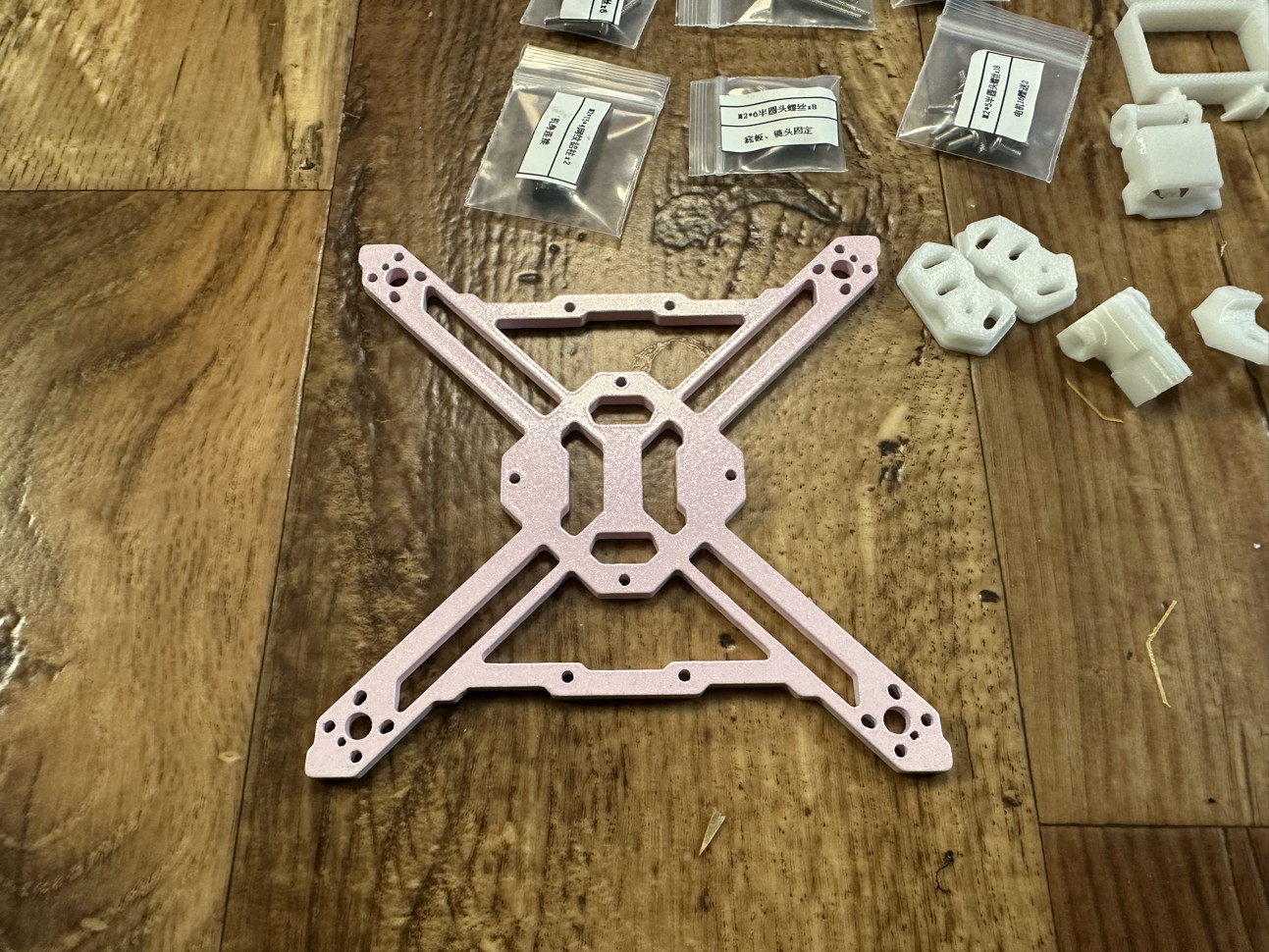

Der lackierte Frame aus T700 Carbon hat ein paar Gimmicks, auf die ich später noch eingehe.

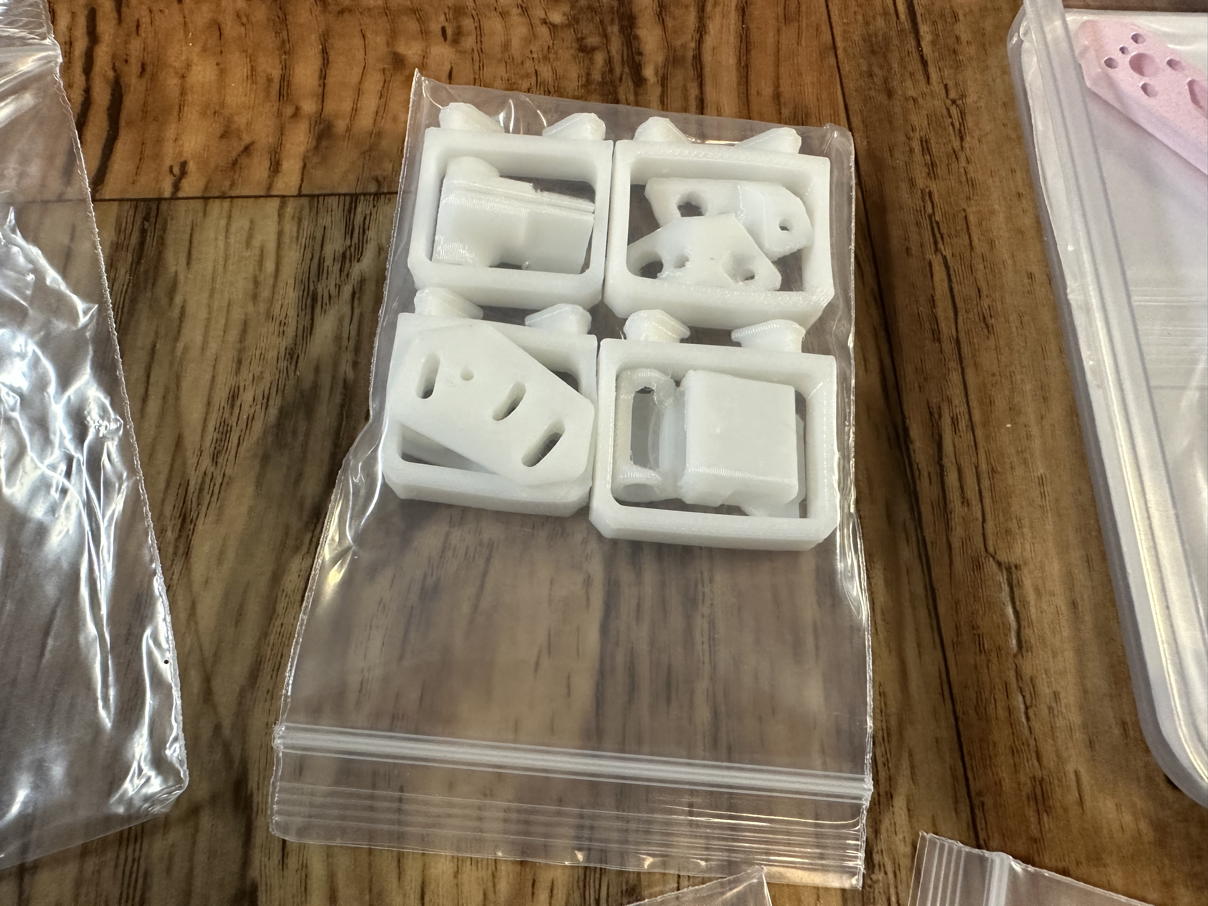

Die TPU Teile sind alle sauber gedruckt. Für die Akkuhalterung hat man sogar an 2 verschiedene Größen gedacht.
Bei der Kamera können alle 14mm Kameras verwendet werden, inkl. der DJI O4 Air Unit.
einen Flexiblen Antnennen Halter und XT30 Mount haben wir auch.
Jetzt aber zu den Gimmicks des Frames.

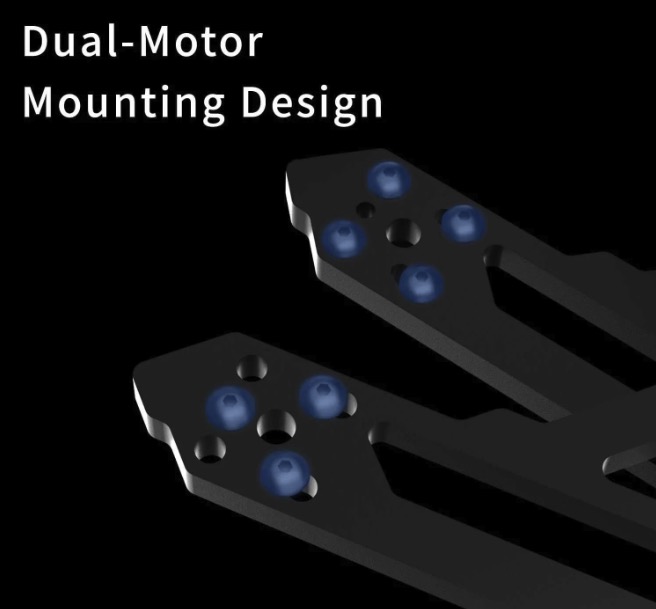

Wir haben hier eine kombinierte Motorhalterung für 3 und 4 Loch Motoren, was die Auswahl der Motoren hier deutlich erweitert.

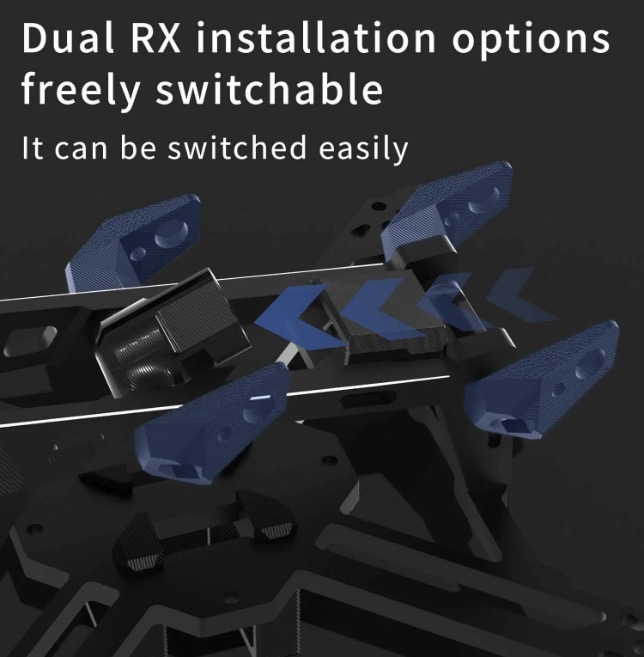

Eine Nutzung eines ERLS oder CRSF diversity Empfängers wäre sogar auch möglich, wenn man das will.
Bzw, man kann sich für die passende Position der Antenne selbst entscheiden.
Ich glaube, über Pro und Contra brauchen wir hier nicht reden, das soll jetzt jeder dann so machen, wie er es für richtig hält. Wichtig ist, dass wir hier alle Optionen offen haben.

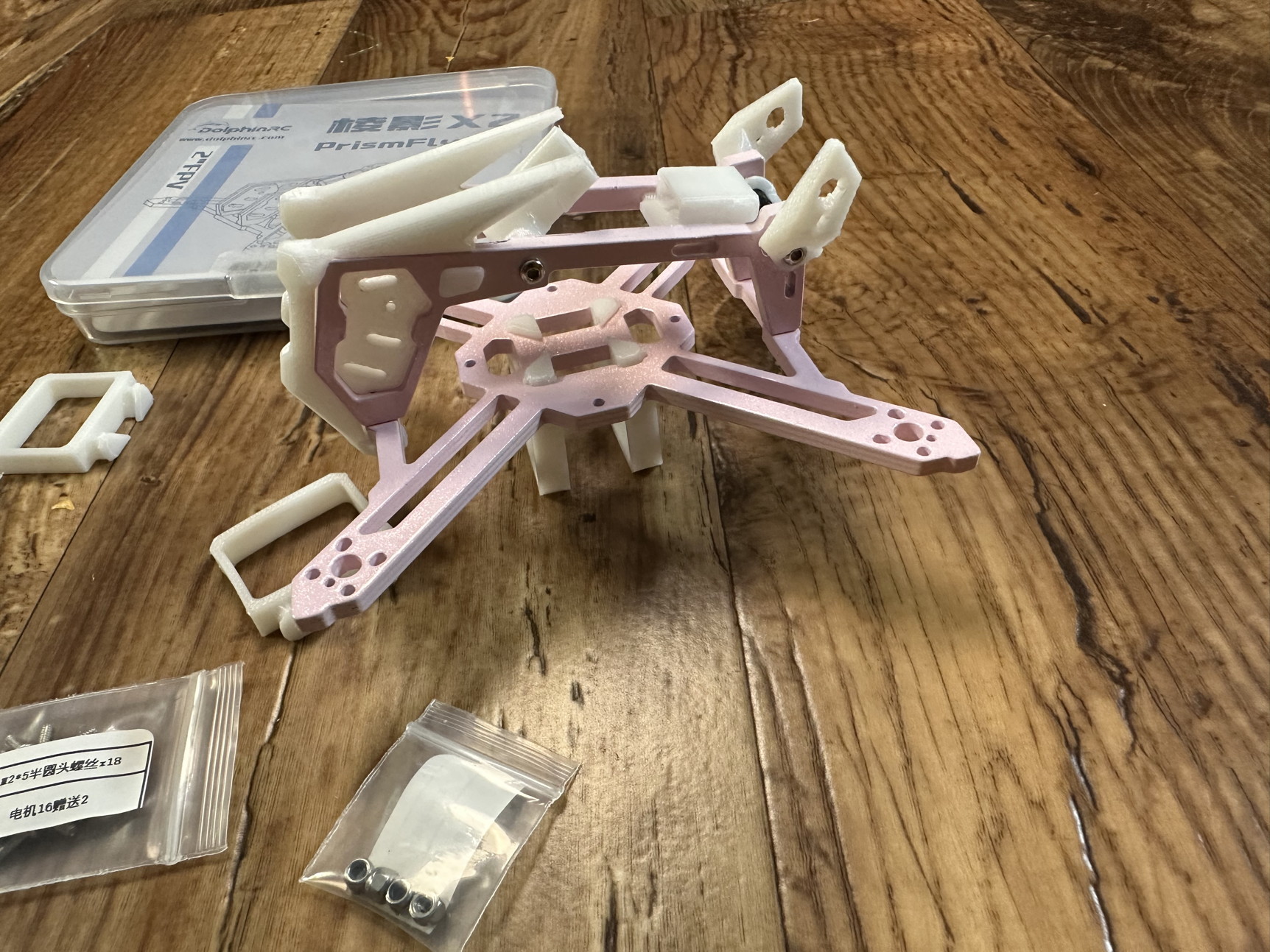

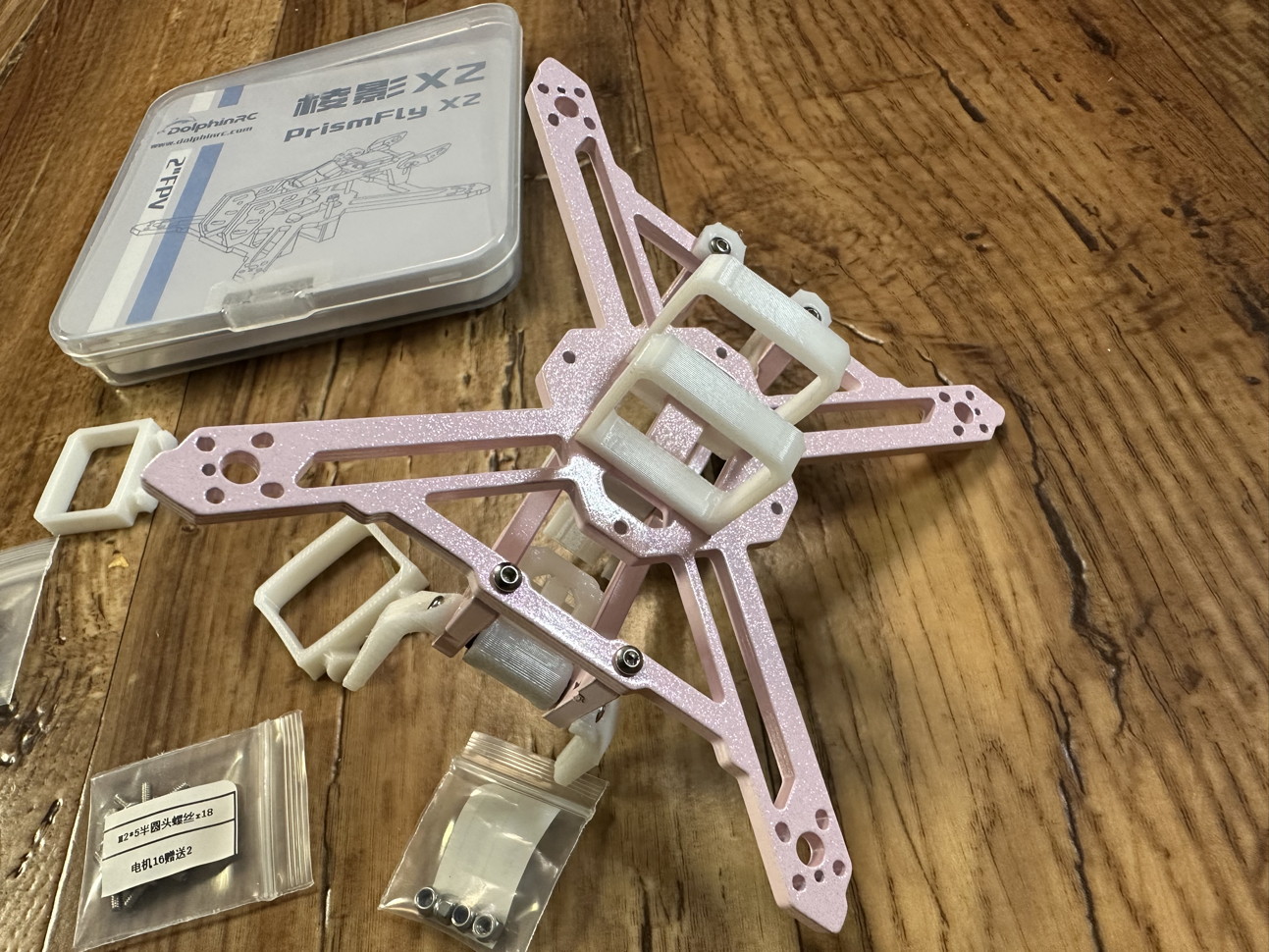

Der Grundaufbau gestaltet sich sehr einfach, dank der guten Anleitung, die bei DolphinRC zum Download zur Verfügung gestellt wird.

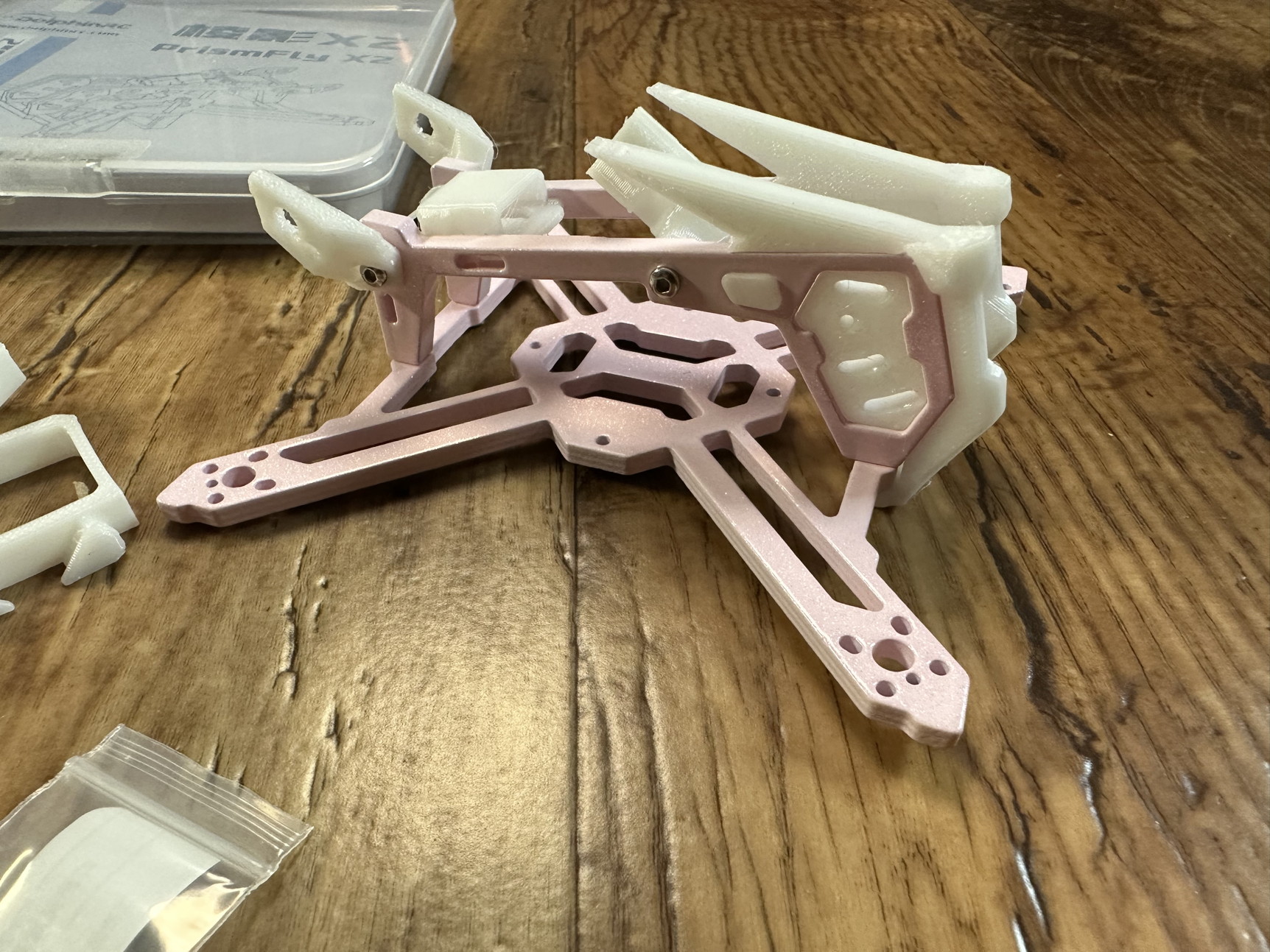

Alle TPU Teile sind durchdacht und es macht wirklich Freude, das kleine Teil aufzubauen.
Die Gewichtsenthusiasten können auch den Fontbumber weglassen, dies wäre technisch gesehen kein Problem.
Persönlich finde ich das Design aber gut und es schützt auch den Cage und die Antenne.
Der FPV-Kamerahalturng ist so designed, das hier wirklich so gut wie jede 14mm Kamera Platz finden sollte.

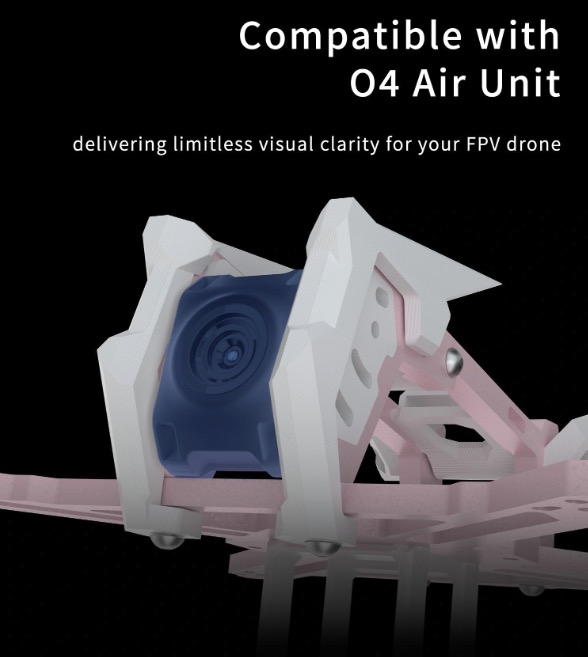

Auch die O4 Air Unit findet problemlos Platz in dem Frame.
Wodurch sich dann auch schöne HD-Aufnahmen erstellen lassen.
Bei den Akkus wurde an zwei verschiedene Größen gedacht. Die TPU Teile werden auf der Unterseite eingedreht und sorgen für deinen stabilen Halt.
Können aber auch super easy mal schnell am Feld gewechselt werden.
Bei der AIO braucht man einen Lochabstand von 25.5 x 25.5mm. Dafür wird ein Satz selbstsichernder Muttern und M2-Schrauben mitgeliefert.

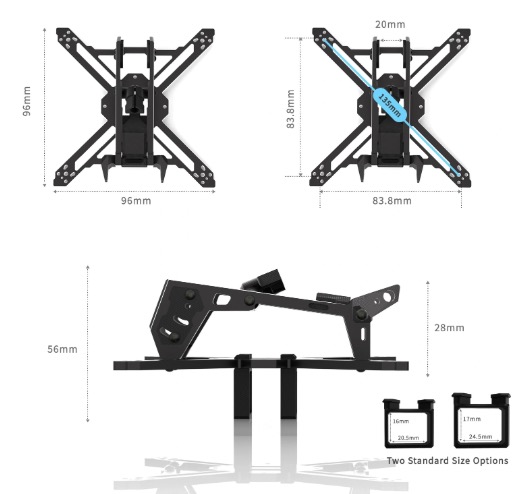

Hier noch ein Bild mit allen Abmessung im Detail:
DolphinRC hat hier wirklich einen sehr schönen kleinen 2.2inch Freestyler auf den Markt gebracht. Fällt der eigentlich noch in die Kategorie Toothpick?
Schön ist auch die Option, nur Frame, oder ARF bzw. BNF zu kaufen, so kann sich jeder selbst entscheiden, was er machen will.
Aktuell kostet das Framekit 23,61 Euro und da kann man wirklich nichts verkehrt machen. Der Frame hinterlässt rundum einen hervorragenden Gesamteindruck.
Zum Schluss noch die technischen Daten:
-
Model: PRISMFLY X2
-
Frame Type: True X
-
Dimensions (L×W×H): 96 × 96 × 34 mm (excluding battery mount)
-
Wheelbase: 115 mm
-
Weight: 27.0 ± 1 g
-
Camera Mount Size: 14 mm
-
Camera Mounting Holes: 6 mm / 16 mm (supports DJI O4 unit)
-
Stack Mounting: 25.5 mm / ⌀2 mm
-
VTX Mounting: 25.5 mm / ⌀2 mm
-
Motor Mounting Options: 6.6 mm / ⌀1.4 mm × 3, 9 mm / ⌀2 mm × 4
-
Battery Compatibility: Gens ace 450mAh 75C, Gaoneng 660mAh 90C (parametric battery mount, downloadable and adjustable for 3D print)
-
Recommended Battery: 450–650mAh (3S)
-
Recommended Motors: 1103 / 1204
-
Recommended Props: 2 inch-2.2 inch (50.8 mm – 56 mm)
Key Features
-
CNC-machined 7075 aluminum alloy for superior frame protection.
-
T700 carbon fiber base plate, cut along the grain for extra strength.
-
Full compatibility with DJI O4 HD VTX systems — no limit on image quality.
-
Parametric battery mount design: customize the size and 3D print your own.
-
Dual motor hole layout for maximum compatibility.
-
Standard 25.5 mm AIO/FC/VTX mounting pattern.
-
Independent receiver and battery compartment for easier build and clean wiring.
Our Test Configuration
-
Stack: AIO 45A
-
Motors: 1103 8000KV
-
Receiver: TBS Nano (Long T Antenna)
-
VTX/Camera: DJI O4 Air Unit
-
All-up Weight: 87.1 g
-
Frame Weight: 27.0 ± 1 g
Flight Time Test Results
-
Battery: Gens ace 450mAh 75C
-
Weight: 38.76 g
-
Flight Time: 5 min 20 sec
-
-
Battery: Gaoneng 660mAh 90C
-
Weight: 47.92 g
-
Flight Time: 6 min 25 sec
-
-
Battery: Gaoneng 720mAh 100C
-
Weight: 50.96 g
-
Flight Time: 7 min 19 sec
-
Notes: Longer endurance, but the quad feels noticeably sluggish.
-
Auf Youtube habe ich ein kleines Unboxing gemacht.
