Ultra FCFC CamCandy kostenlose ActionCam Steuerung

Es gibt neue Süßigkeiten für alle UltraFCFC -> CamCandy die kostenlosen Kamerasteuerungen, die aus der Feder von Alin and Alex stammen, die durch AI unterstützte Programmierung entstanden ist.

An Hardware wird nur ein günstiger ESP32-C3* benötigt, den man für einen schmalen Taler bekommt.

Dieser muss nur programmiert werden, dazu später aber mehr.

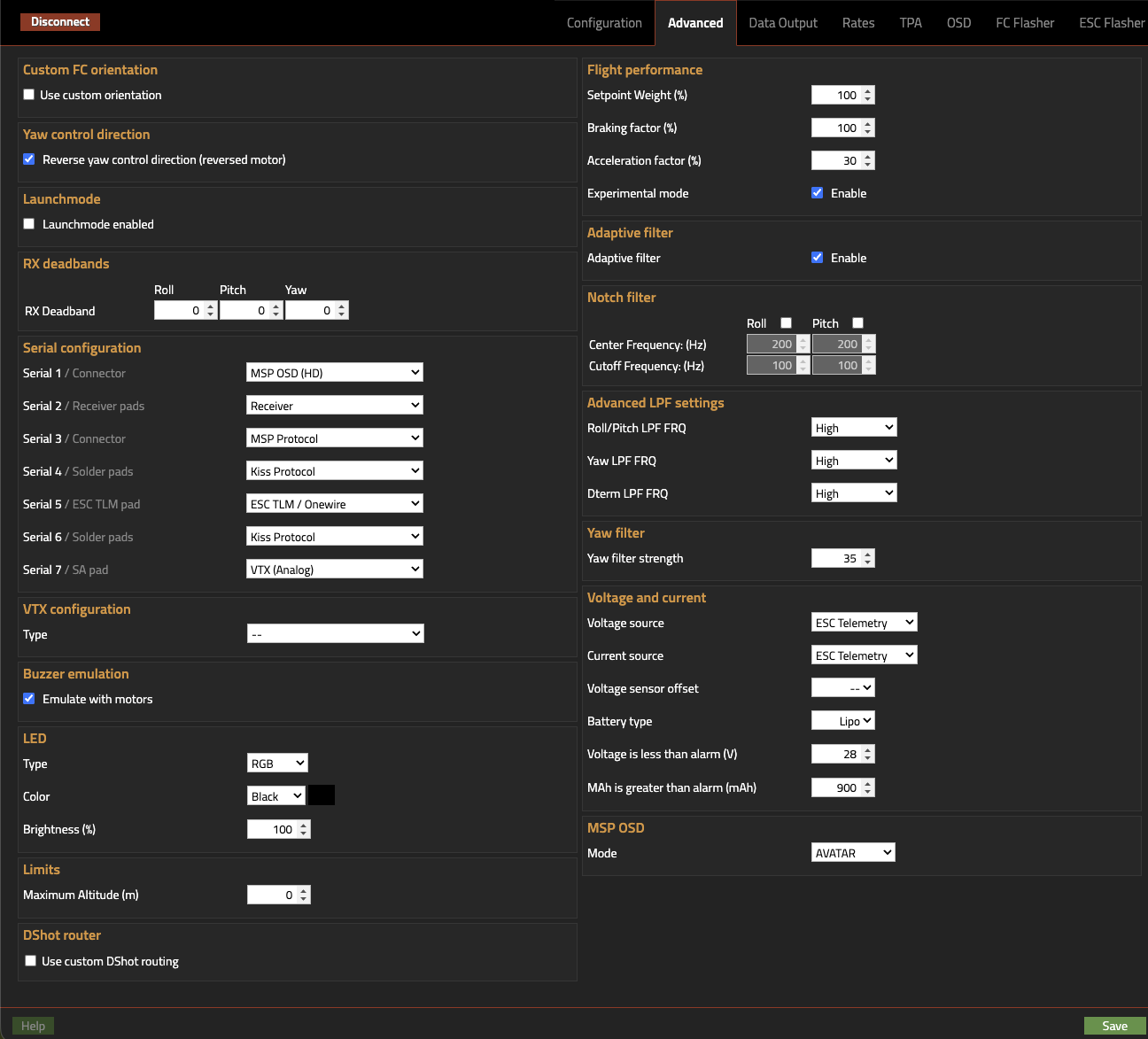

In der KISS-GUI müssten Sie nur das passende UART-MSP-Protokoll auswählen.

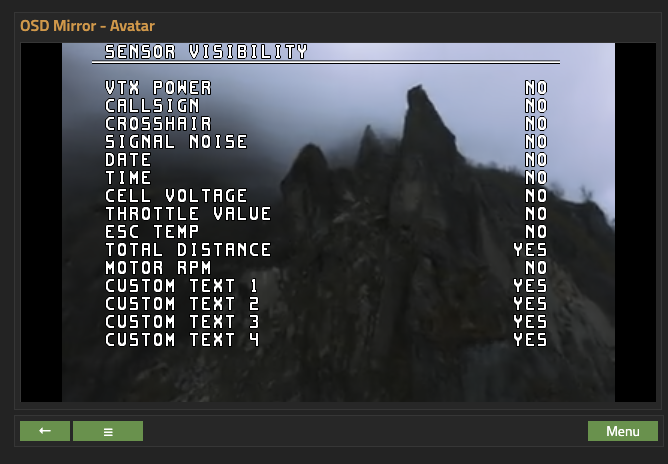

In den OSD-Settings noch die 4 Custom-Texte aktivieren.

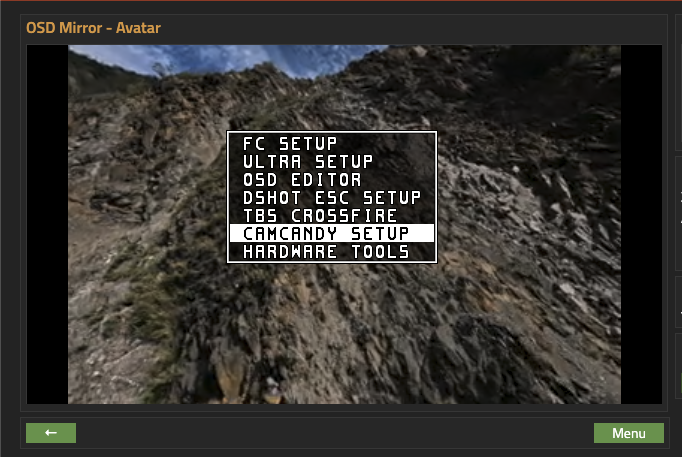

Ab der UltraFC-Firmware B67 solltet Ihr einen neuen Menüpunkt mit dem Namen CamCandy haben.

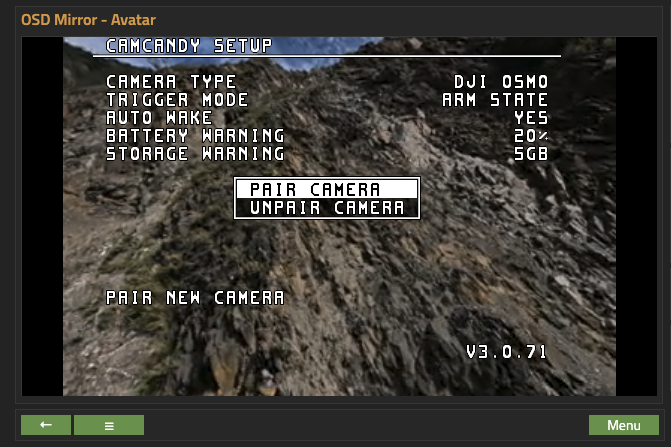

Diesen öffnen wir und halten im Anschluss den rechten Stick, oben links in die Ecke, bis das Pairing Menu kommt.

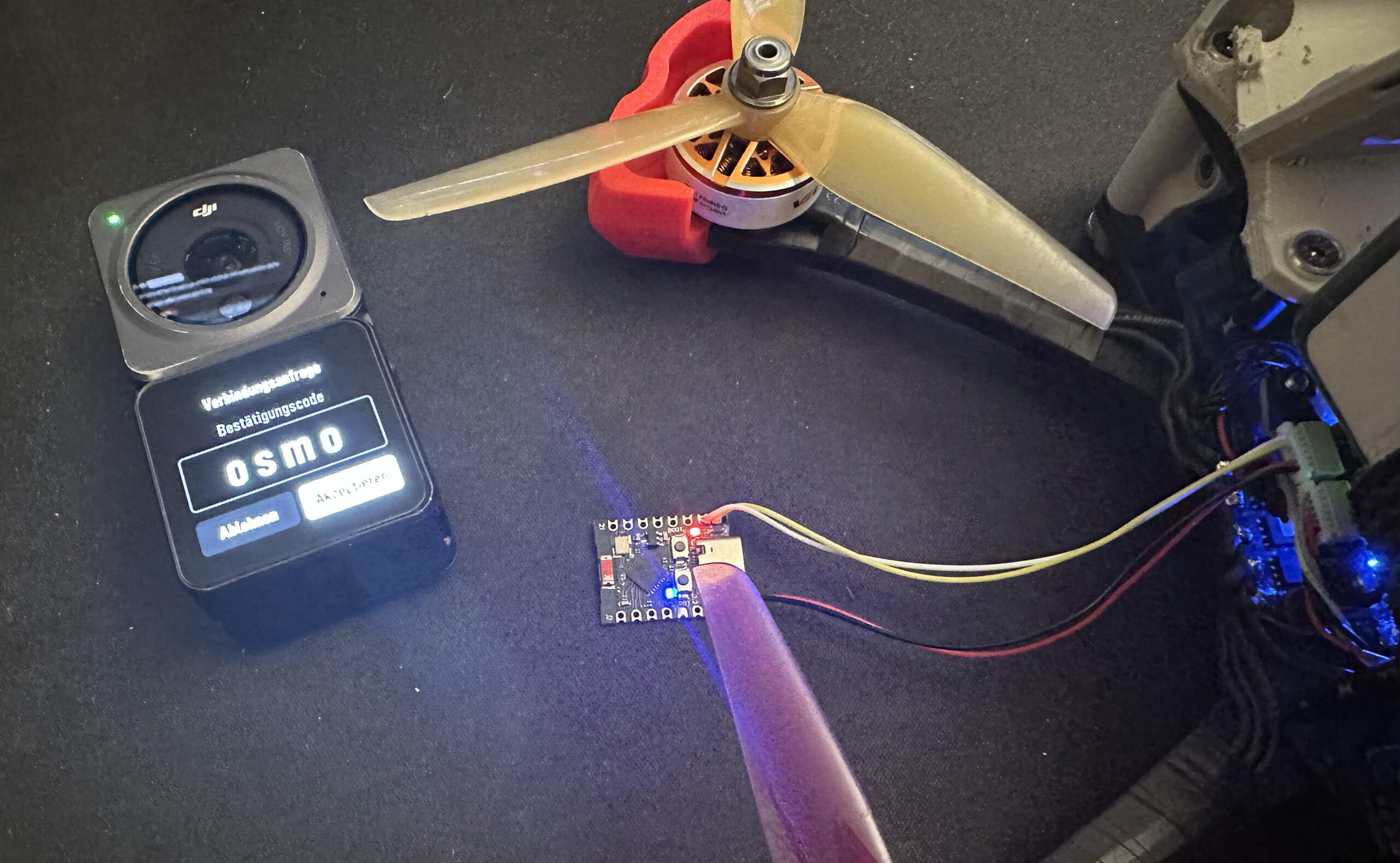

Auf der ActionCam sollte dann die Pairingabfrage kommen.

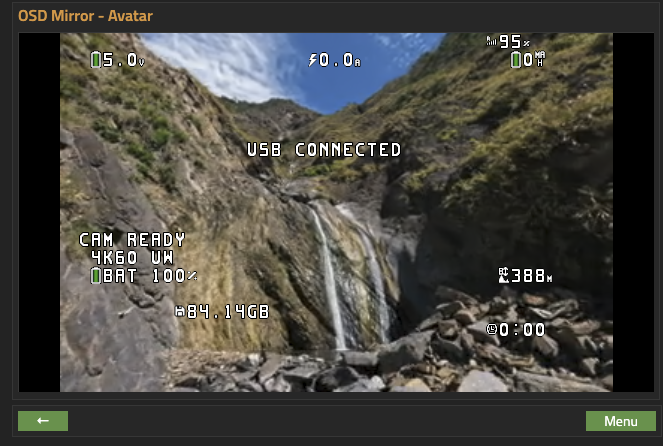

Ab jetzt sollt ihr 4 neue Zeilen im OSD haben. Bei hier links unten in der Ecke zu sehen.

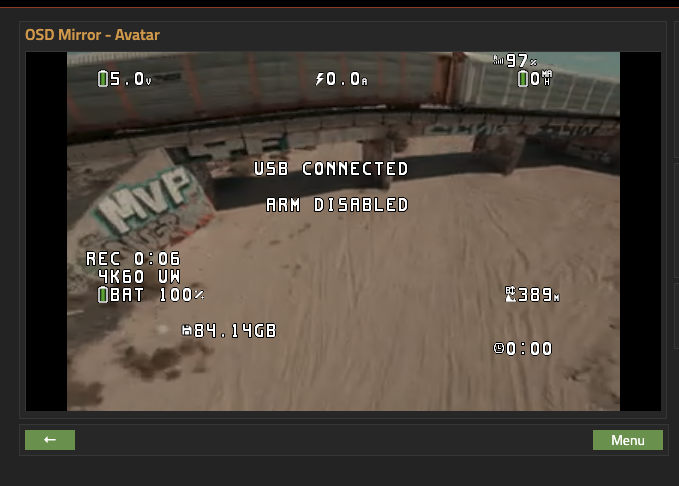

Sobald der Copter gearmed wird, startet die ActionCam ihre Aufnahme. Beim Disarmen wird die Aufnahme gestoppt und das Video gespeichert.

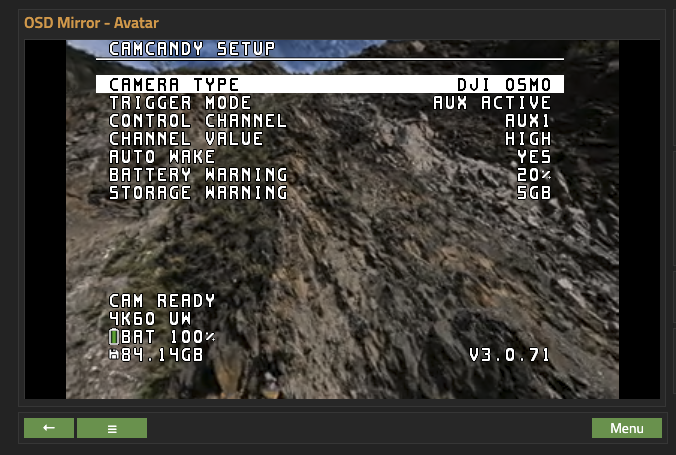

So wie wir das vom UltraFC gewohnt sind, lässt sich wirklich wieder alles über das OSD einstellen.

Sämtliche Warnung, oder um welche ActionCam es sich handelt. Aktuell werden die GoPro 11 bis 13 und DJI Action2, Nano, Action 3+ unterstützt.

Allerdings aktuell alles noch in Entwicklung…. aber Funktioniert inzwischen schon mal wieder besser, als so manche Final Software….

Alin und Alex haben es mal wieder geschafft, mich ohne jede Vorwarnung zu überraschen.

Ein großes Dankeschön an die beiden, für die erstklassige Software. Spitzenarbeit, ihr zwei.

Chronologisch hatte zwar das Flashtutorial an den Anfang gehört, aber ich wollte erst mal zeigen, was CamCandy alles kann.

Als Erstes brauchen wir die aktuelle CamCandy Firmware aus dem Ultra Discord.

Update, jetzt sind die Files auch auf Github verfügbar: https://github.com/KissUltra/camcandy

Danach wird der ESP32-C3 mit gedrückter Boot-Button-Taste am Computer angeschlossen.

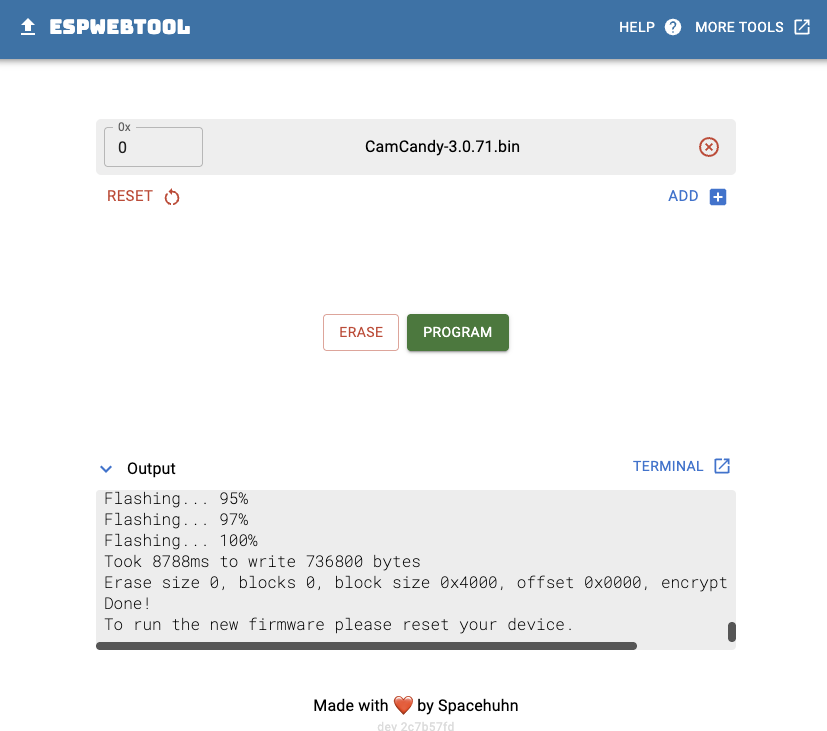

Dann brauchen wir das WebInterface: https://esptool.spacehuhn.com/

und mit dem passenden Serialport connected.

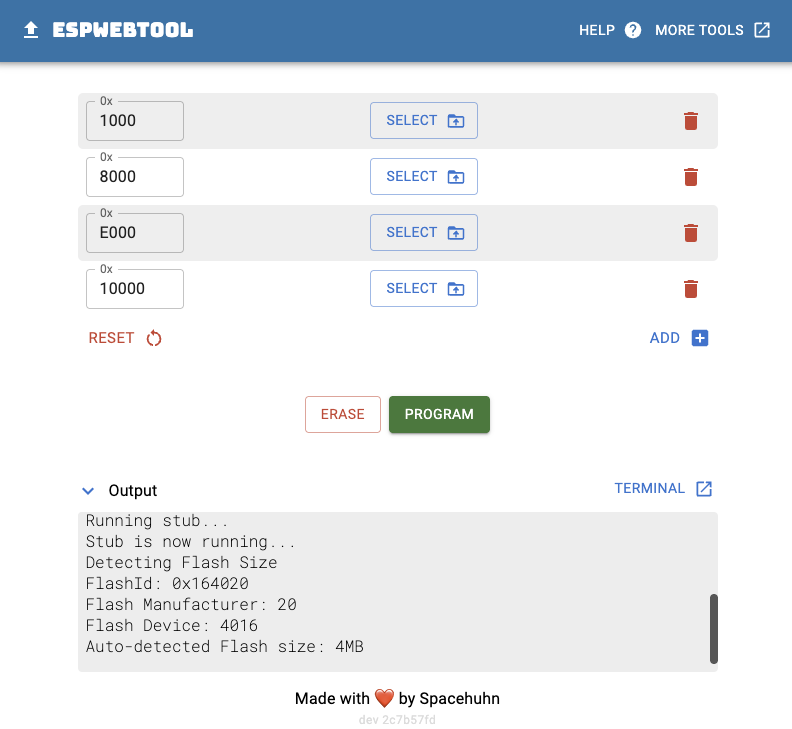

Jetzt löschen wir die Einträge, bis nur noch einer übrig bleibt.

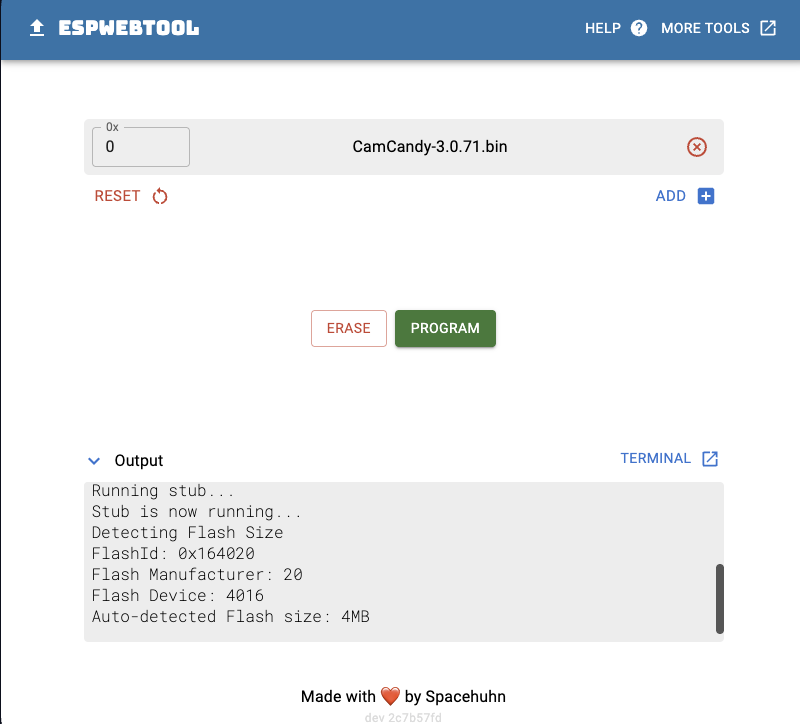

Wir starten mit der Adresse 0 und laden das CamCandy-Firmwarefile.

Jetzt noch den Programm-Button gedrückt und warten, bis das Modul geflashed ist.

Sollte ein Fehler kommen, habt Ihr wahrscheinlich nicht den Bootbutton beim Einstecken gedrücktgehalten…

Jetzt fehlen nur noch 2 Schritte, um glücklich zu sein, das UART Kabeln nach der Anleitung unten Anlöten und am UART UltraFC anstecken, bzw. festlöten.

Und schon könnt Ihr duchstarten.

Es gibt viele Möglichlichkeiten, das CamCandy mit dem UltraFCFC zu verbinden.

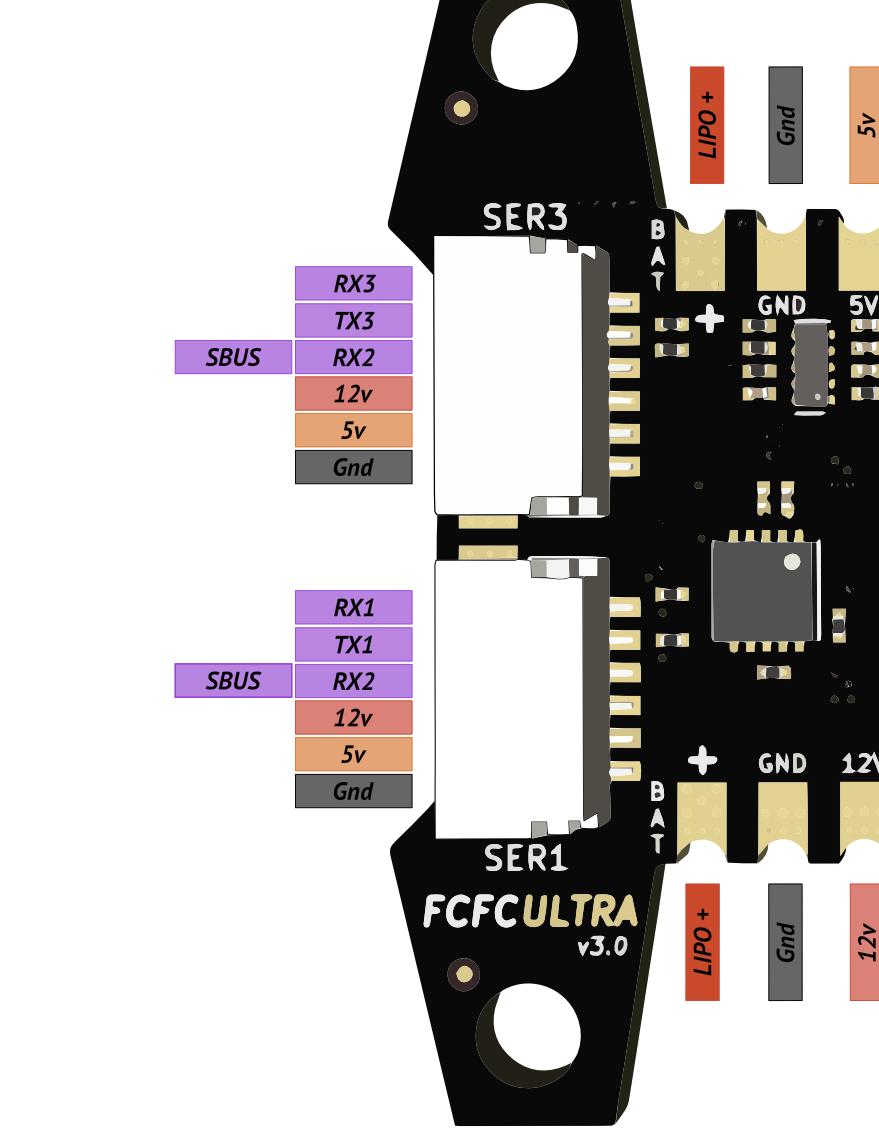

Bei einem V3 FC betet sich jedoch der Ser3 oder Ser1 Stecker an.

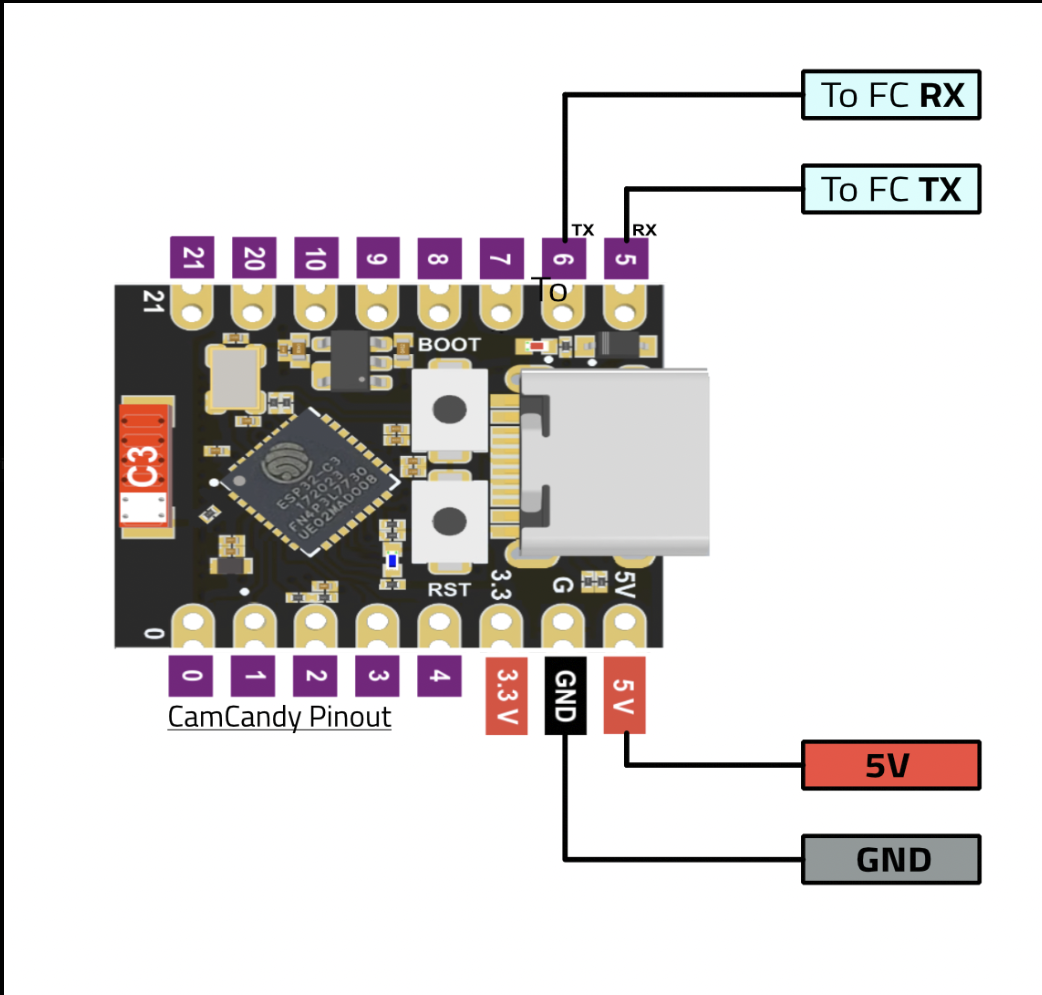

Pinout Bild gestohlen aus dem KISS Ultra Wiki
(Thanks Alex 😉 )

Ich habe das Ganze auch nochmal in bewegten Bildern zusammengefasst.
