Lumenier QAV-S 5inch Freestyle und Cinematic Frame

Der Lumenier QAV-S Frame* ist für Freestyle und Cinematic Piloten entwickelt worden.

Auch wenn der Frame in mittleren Preisklasse angesiedelt ist, spielt der Frame definitiv ganz oben in der Liga mit.

Lumenier beweist mit dem Frame, dass man auch für 69,95 Euro einen gut durchdachten top Frame bekommen kann.

Geliefert wird das gute Stück diesmal in einem flachen schwarzen Pappkarton.

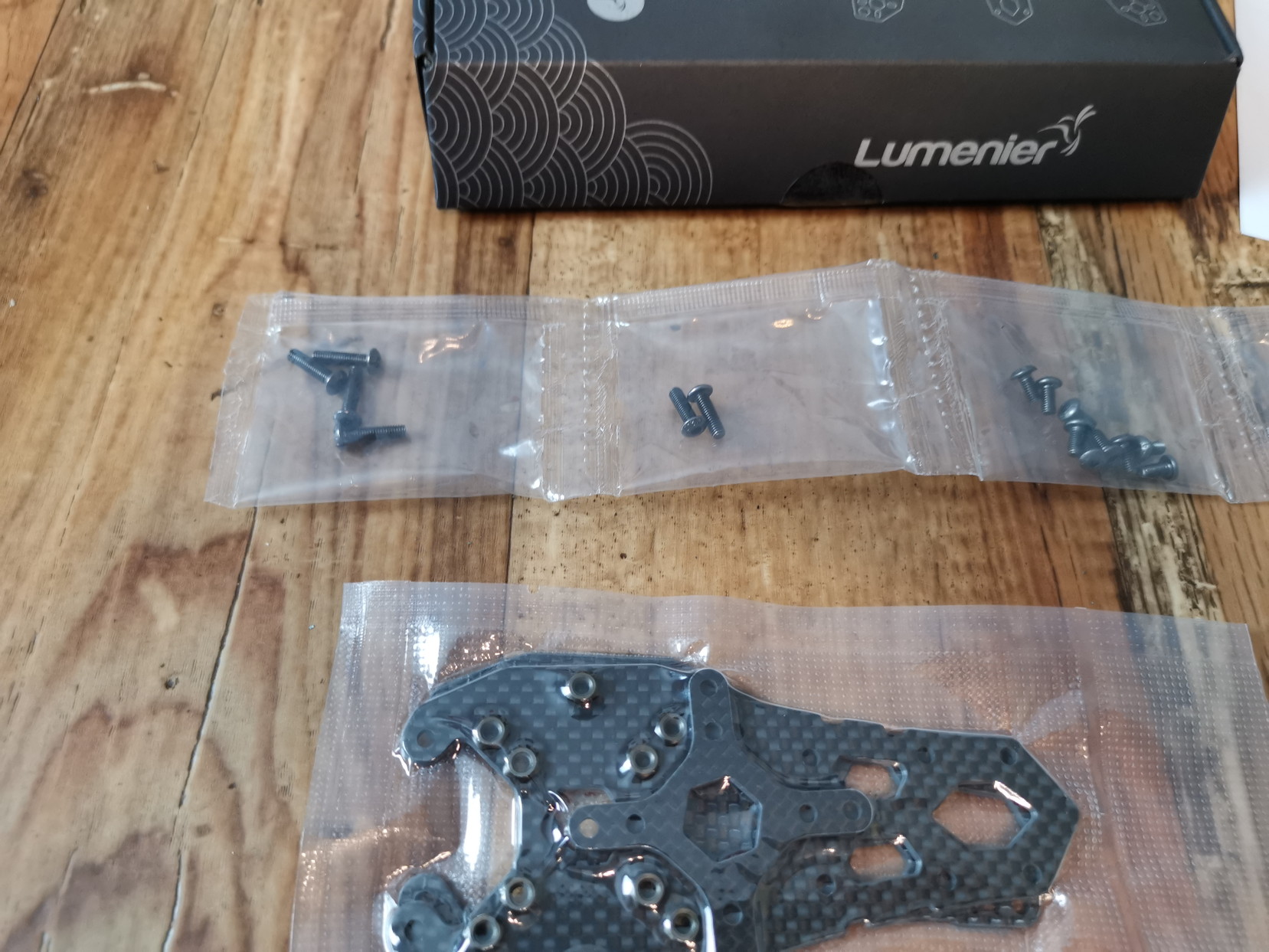

Darin finden wir den Frame und alle Teile ordentlich verpackt, bzw. eingeschweißt.

Durch das Einschweißen der Frameteile, schützt man den Frame vor Kratzern und kann die Teile ordentlich in der Verpackung stapeln.

Freude kommt beim Lipostrap auf, hier haben wir einen Kevlarverstärkten Strap mit Eisenbügel.

Ich sag jetzt bewußt nicht unzerstörbar, weil in diesem Hobby bekommt man alles kaputt. Aber besser kann man es aktuell nicht machen.

Die Schrauben und Standoffs aus 7075 Aluminium sind auch nach Größe passend eingeschweißt .

Dann haben wir hier noch die Kurzanleitung.

Wenn Ihr den Frame das erste mal aufbaut, sollte Ihr auf jeden Fall einen Blick drauf werfen.

Durch die besonderen Features ist der Aufbau ein wenig tricky:

Geteilte Top Plate
Armwechsel mit 1 Schraube
Isolierte 20x20mm und 30x30mm Mounts für FC / Stack
Flaches Backend, mit Caddx Vista kompatibel oder für VTX mit 20x20mm

Ich habe alle Teile mal ausgepackt.

Was noch zu erwähnen bleibt, ist das passend zugeschnittene Lipopad. Was dafür sorgt, dass der Lipo auf dem glatten Carbon in Position bleibt.

Die Verarbeitung vom Carbon, ist wie zu erwarten, tadellos. Lumenier war einer der ersten Framehersteller, die auch für die Industrie viele große und schwere Copter produziert haben. Genau diese Erfahrung spiegelt sich hier in der Verarbeitung wieder.

Das alle Teile passen und hier für die Bohrungen keine Feile gebraucht wird, ist schon fast überflüssig zu erwähnen.

Hier eine Nahaufnahme von den 5mm Armen:

Auch an der Top Plate mit den Bohrungen für die Senkkopfschrauben, ist die sehr gute Qualität zu erkennen.

Wie bereits erwähnt, ist der Aufbau, ein wenig anders, als bei den meisten Frames.

Als erstes habe ich mir erstmal die 4 Arme, mit den 2 Keilen und der Zentrierplatte zurecht gelegt.

Diese Teile werden auf die vordere Button Plate aufgesetzt. Darauf wiederum, die hintere Button Plate.

In dieser Reihenfolgen, kann der untere Teil des Frames verschraubt werden und danach die Standoffs.

Aufpassen bei den 2 Platten (Kamerahalterung FPV), die kann in 2 Richtungen eingesetzt werden. Wodurch die Kompatibilität zu den verschiedenen FPV Kameras erhört.

Jetzt wird noch die geteilte Top Plate verschraubt.

Achtung, für den hinteren Teil, werden die Senkkopfschrauben gebraucht.

Die geteilte Top Plate, bringt absolut keinen Nachteil in der Verwindung des Frames. Es sitzt alles bombenfest. Nur etwas Platz, geht durch den zusätzlichen Standoff verloren.

Wer hier wirklich skeptisch ist, der kann auch zum QAV-S JB Edition* greifen. (Bericht folgt noch)

Lumenier zeigt mit dem Frame ganz deutlich, dass ein guter Frame nicht immer über 100 Euro kosten muss!

Ich bin sehr begeistert von dem Frame, es ist alles dabei, was man braucht.
Die Verarbeitung ist top.

Bring Gimmicks wie entkoppelte FC Halterung, 5mm Arme, die mit einer Schraube gewechselt werden können, geteilte Top Plate.

Das Ganze, wie bereits erwähnt, hier beim deutschen Händler N-Factory* für 69,95 Euro.

Zum Schluss noch der Packungsinhalt im Detail:

Carbon Fiber

  • 1 x 2mm Rear Top Plate
  • 1 x 2mm Front Top Plate
  • 1 x 2mm Front Bottom Plate
  • 1 x 2mm Rear Bottom Plate
  • 1 x Camera Side Plate
  • 1 x 2mm X Plate
  • 2 x 5mm Arm Hinge
  • 4 x 5mm Arm

Hardware

  • 3 x Aluminum standoff 30mm
  • 6 x Aluminum standoff 23mm
  • 10 x T-Nut (press nut)
  • 5 x M3x6 Countersunk screw
  • 9 x M3x6 Screw
  • 2 x M3x10 Screw
  • 4 x M3x12 Screw
  • 1 x Manual

und die Features in einer Übersicht:

Features

  • Customized arm skids
  • Split top plate
  • Isolated stack design
  • 20×20 and 30×30 mounting options
  • One screw arm swap
  • Low profile back deck
  • Split bottom plate
  • Caddx Vista compatible

Specifications

  • Frame Size: 220mm
  • Arm: 5mm 3K Carbon Fiber
  • Al-Column: 7075 Aluminum
  • Screws: YFS 12.9 class
  • Weight: 110g
