MovieQuads MQP35 Cinewhoop Pro Frame

Heute nehmen wir einen neuen Cinewhoop Frame in 3.5″ unter die Lupe. Der Frame aus deutscher Feder von Sascha Lucke zusammen mit der Community entwickelt und hat ein paar sehr tolle features.

Auch die Wahl auf einen 3.5inch gefällt mir sehr gut. Man erreicht zwar mit dem 3.5″ nicht die sub250 Grenze (und wenn dann nur sehr schwer zu bauen), aber dafür hat meinen einen stabilen Cinewhoop, der auch jederzeit eine fullsize GoPro oder schwerere Actioncam tragen kann.

Auf den ersten Blick gefällt mir das Design sehr gut. Wir haben hier keine geschlossenen oder vergitterte Propguards (sowas wirkt sich gerne negativ auf die Flugeigenschaften aus).
Trotzdem bieten beide Carbonplatten einen perfekten Propellerschutz. Die komplett aus einer Platte gefräst sind und somit ein durchgehendes Design ermöglichen.

Im MovieQuads Shop, kann man sich die TPU Druckteile in 4 Farben aussuchen. All black, energie blue, vivid violet, titan white. Wie unschwer zu erkennen ist, habe ich mich für titan white entschieden.

Alternative findet sich die STL Files auch auf Cults3D und Makerworld, falls man hier Ersatz braucht, oder sich farblich selbst was gestalten will.

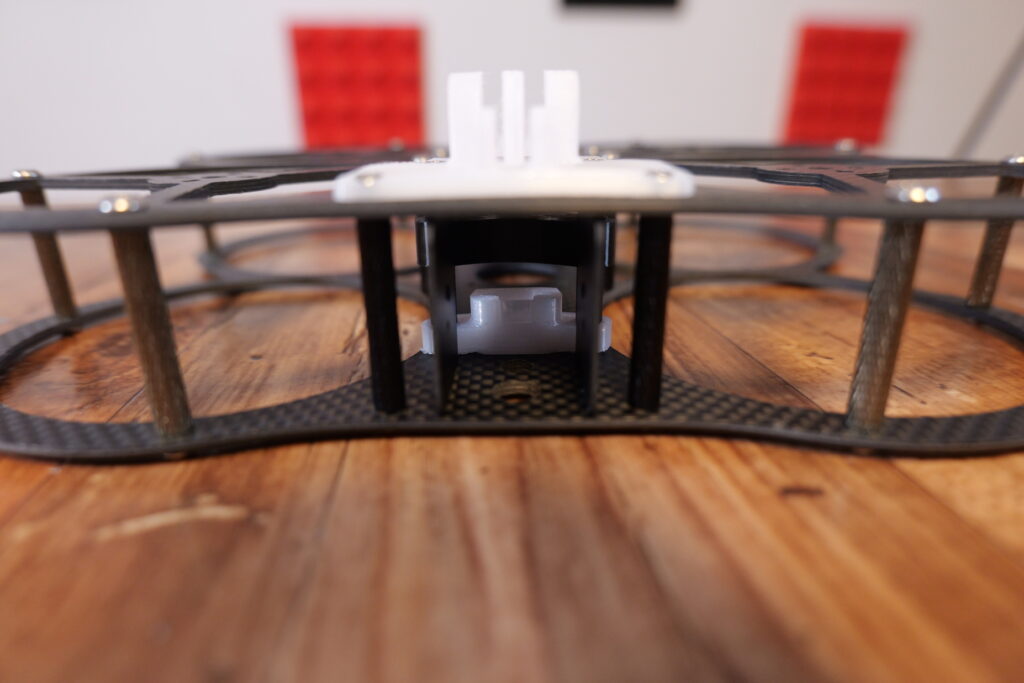

Bei den Druckteilen, hat man sich Gedanken gemacht, dies sieht man bei dem Doppelcam-Mount. Wir haben hier zwei Halterungen.
Einmal für den Standard GoPro Mount und einmal für den „kleinen“ Actioncam Mount, wie z. B. GoPro Lite.

Auch Yannik FPV hat bereits seinen Bandoprof, Flexangle Mount Adapter für den MQP35 entwickelt.

Am Heck befinden sich dann Druckteile, bei denen man ein GPS Modul und eine CRSF Immortal T Antenne unterbringt.

Dann sieht man beim ersten Bild schon den RX Halter in dezenten schwarz, der genügend Platz für einen CRSF Empfänger hat.

Darüber ist dann der Antennenhalter für den VTX. In meinem Fall brauche ich hier 2, da ich einen Walksnail VTX verbauen werde. Es gibt aber auch einen single Antennenhalter.

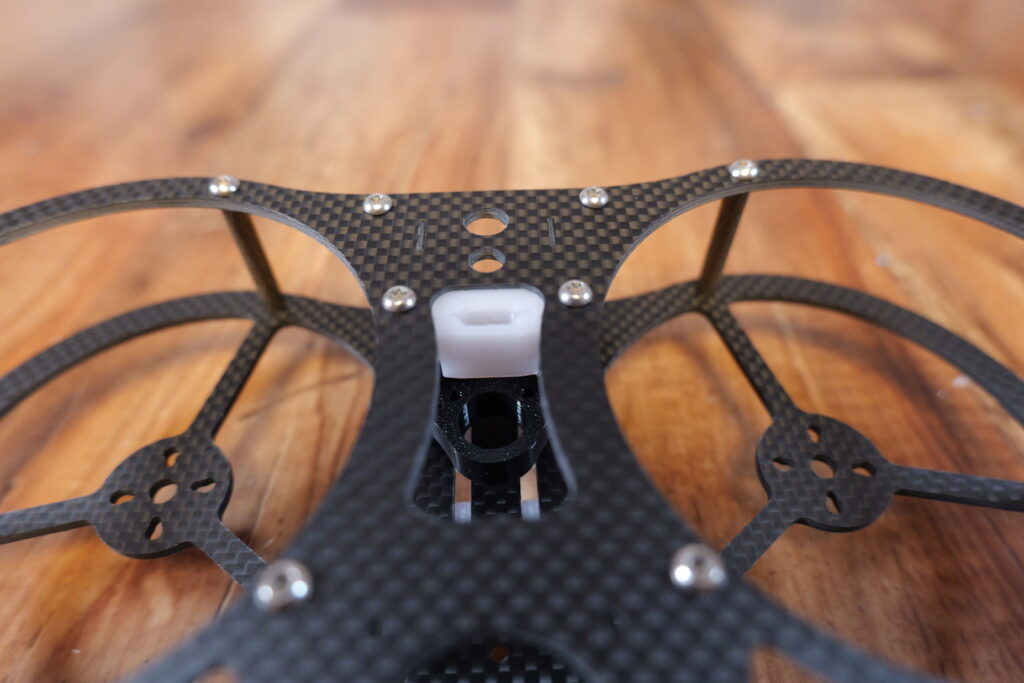

Im vorderen Bereich findet man dann einen USB-C Halter, der dann unten am Frame zugänglich wird.

Darüber in schwarz, sitzt ein Buzzerhalter (Pieper).

Auf der Oberseite finden wir dann noch ein Lipopad.

Alle Druckteile, die nicht benötigt werden, können problemlos weggelassen werden.

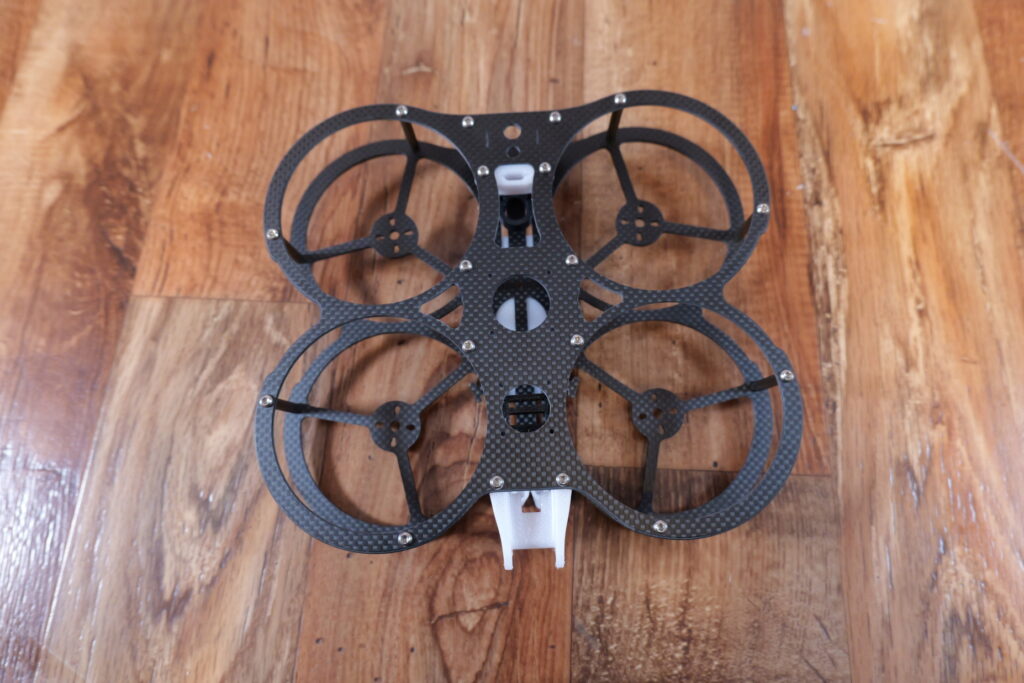

Nun aber endlich mal zum Carbonrahmen. Das Carbon hat eine schöne, gleichmäßige Maserung und ist sauber geschnitten. Wie auch bereits schon erwäht, auch komplett aus einer Platte gefräst.

Ein FC / AIO Board ist beim MQP35 an der Topplate angedacht und dies Central in der Mitte. Mountingmöglichkeiten, 30,5 x 30,5mm oder 25 x 25mm, für 20 x 20mm muss mein ein passendes Druckteil verwenden.

Zum Befestigen verwendet man Senkkopfschrauben, somit gibt es hier keine Druckstellen am Lipo, auch nicht, wenn man das Lipopad nicht verwendet..

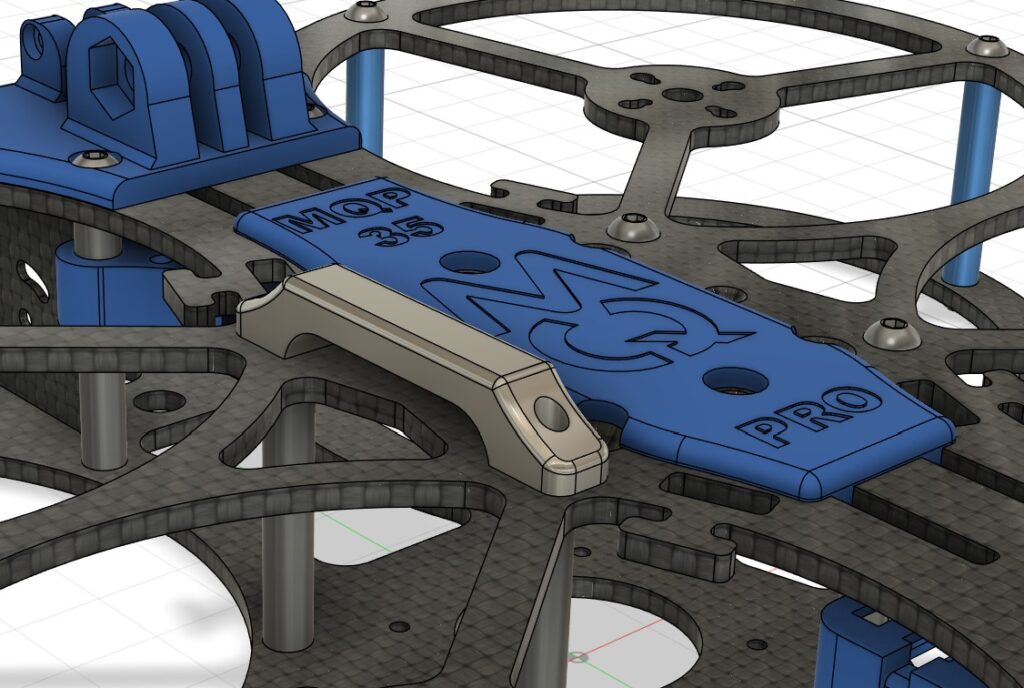

Am Rahmen haben wir noch vier kleine Hacken. Hier kann man perfekt mit einem Rapstrap* als Lipohalter arbeiten. Oder man nimmt einfach 2 Haargummis von DM, funktioniert auch wunderbar.

Durch diese Befestigungsart geht auch ein Lipostrap über oder unter die FC oder dran vorbei. Was auch ein sehr nettes Gimmick ist.

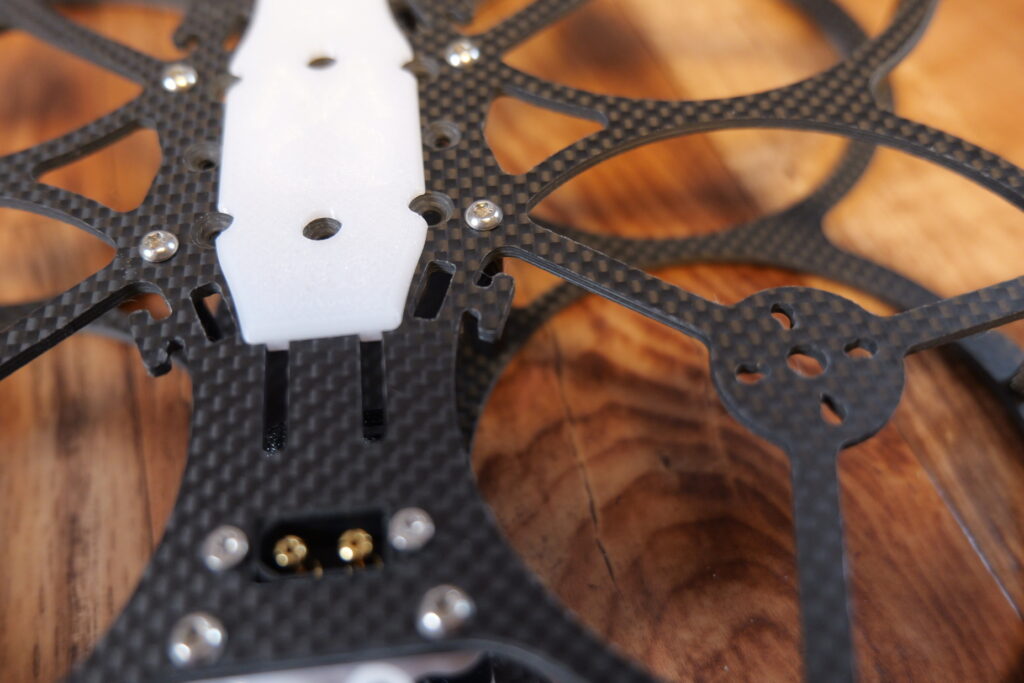

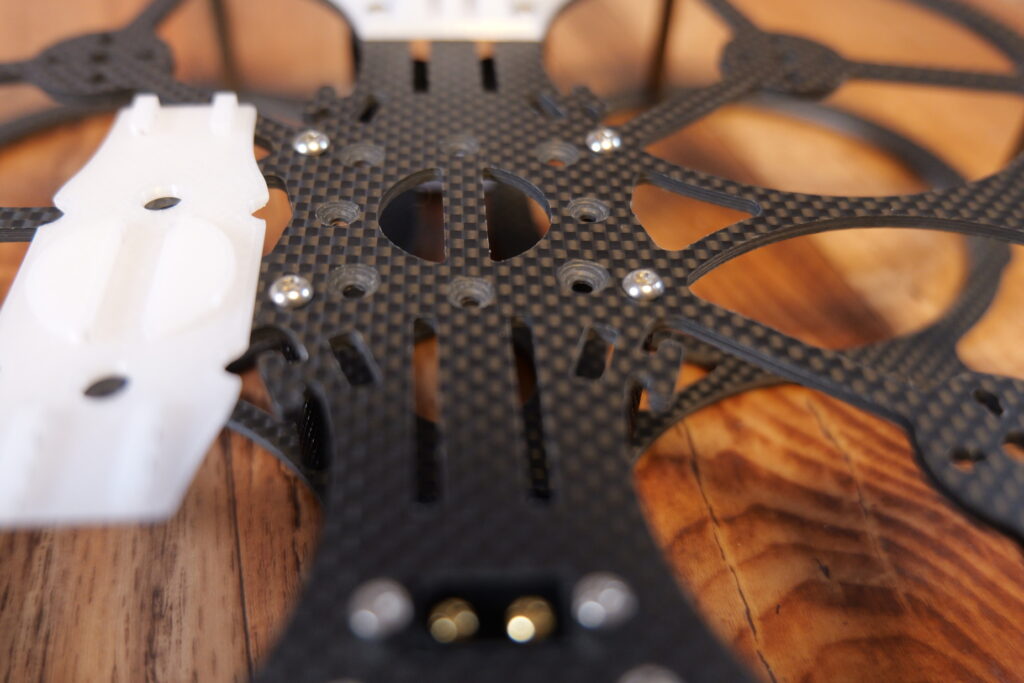

Bestimmt ist auch schon bei den anderen Bildern aufgefallen, dass wir im Heck eine fest verschraubte XT60 Buchse haben. Die dazu noch passen in schwarz gehalten ist.

Auch sieht man hier sehr schön, dass die verwendeten Schrauben, Torx schrauben sind und nicht, wie sonst üblich Inbus schrauben. Bis jetzt habe ich das nur beim Piratframe gesehen.

Darum finde ich es um so besser, dass man hier auch endlich mit der Zeit geht.

Auf der Buttomplatte hat man dann nochmal zwei Mounting Möglichkeiten.

Mittig einen 25 x 25 mm Mount. Hier bietet sich dann am besten ein Walksnail oder HD Zero System an und im Heck, haben wir noch die Option für einen 20 x 20 mount.

Auch ist hier sehr schön zu sehen, dass der USB-C Stecker, perfekt von der Unterseite erreichbar ist.

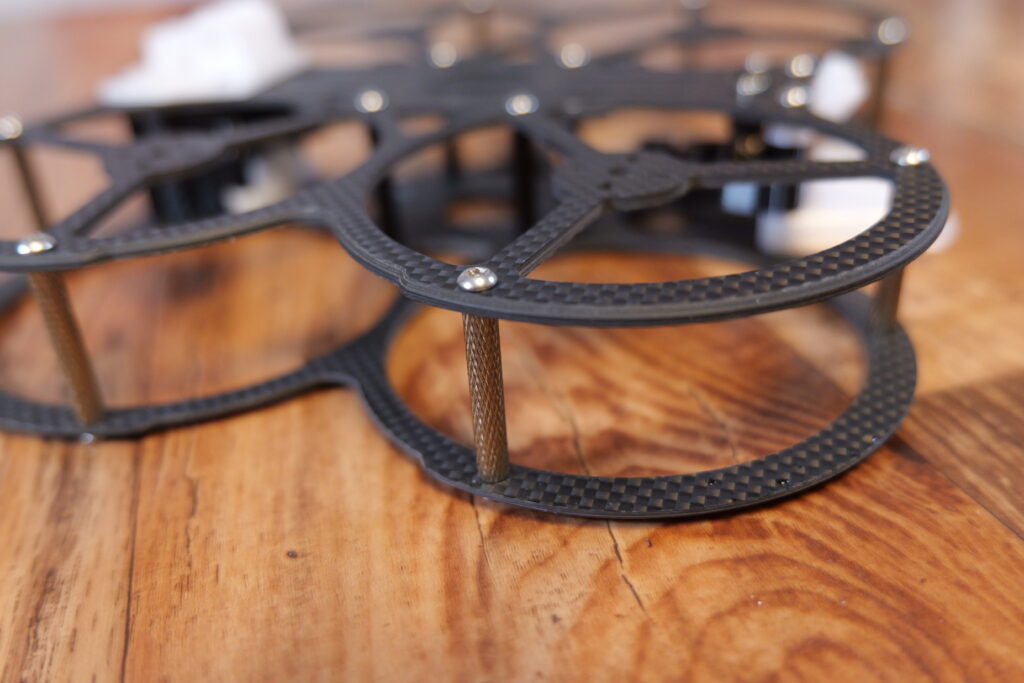

Auch bei den Außenkanten hat man es gleich richtig gemacht und hat diese leicht angeschrägt. Dadurch kann man sich nicht mehr am Frame schneiden oder reißen und wertet das Ganze wirklich sehr auf.

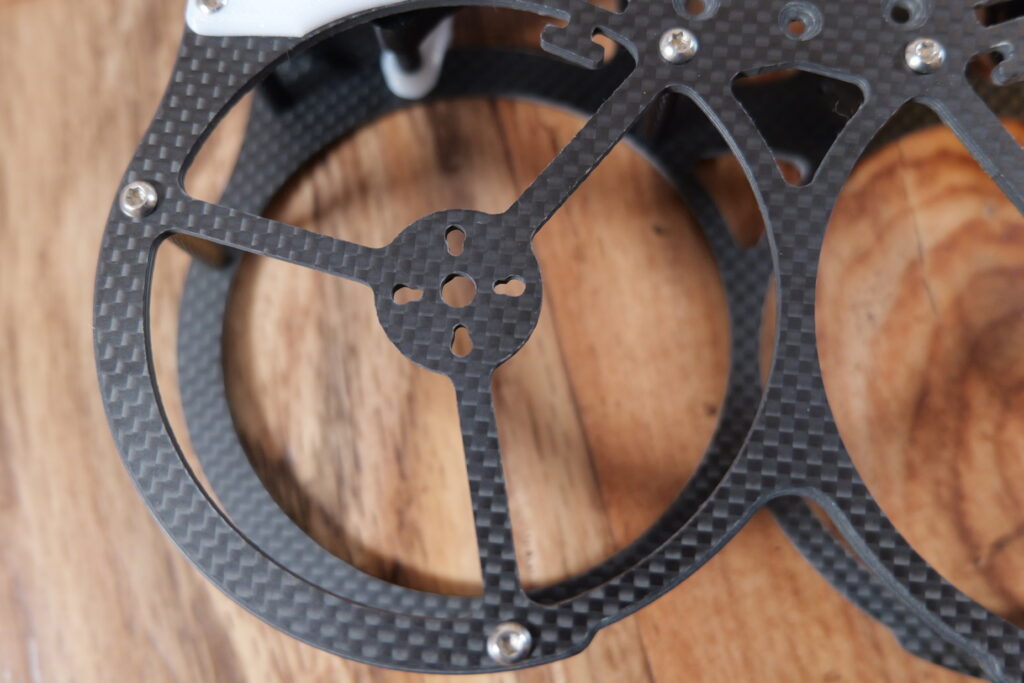

Bei den Motormount hat man auch Bohrungen für eine 16×16 mm oder 9×9 mm Motoraufnahme.

Somit ist es problemlos möglich 23xx oder 15xx z. B. zu verbauen, hier muss man sich dann nur noch für einen passenden Motor entscheiden.

Kleiner Spoiler, ich habe mich für die Lumenier ZIP V2* entschieden.

Die FPV Kamera wird standardmäßig über 2 Carbonplatten befestigt.

Für die für Gyroflow kompatible Cams oder mit Stabilisierung bekommt man noch einen TPU Mount. Denn diese Versionen mögen es gerne entkoppelt.

Noch ein paar technische Daten zum Gewicht:

Gewicht:
– Frame komplett mit TPU 174 Gramm
– Frame ohne TPU 144 Gramm (ca. 29 Gramm TPU Teile)
– Frame Oberseite einzeln 58,6 Gramm
– Frame Unterseite einzeln 46,6 Gramm

Der MovieQuads MQP35 hinterlässt einen hochwertigen und stabilen Eindruck.

Hat auch ein paar tolle Features eingebaut.

Sehr lobenswert ist auch der Support zu dem Frame.

Verbesserungsvorschläge werden gerne angenommen und auch zeitnah umgesetzt. Dies ist leider nicht mehr so üblich bei allen Firmen…..

Preislich ist der Frame bei 149,00 Euro. Sicherlich kein Schnapper, dafür bekommt man aber ein gut durchdachten und qualitativ sehr gut verarbeiteten Frame. Fairerweise muss man auch sagen, dass sich die Konkurrenz mit Vollcarbon Rahmen im gleichen Preissegment ansiedelt.

Mit dem Code: drfrantic15 gibt es noch -15% Rabatt für Neukunden.

Mehr von dem Frame wird es hier in Kürze geben. Da sich immer wieder die Anfragen häufen, mit welchen Komponenten ich meine Quads aufgebaut habe. Wird es hier am Blog, bald eine neue Rubrik mit Copter Builds geben. In denen ich dann alles beschrieben habe, inkl. aller Settings.

Bezugsquellen:

MovieQuads Online Shop

Hier dann noch ein paar bewegte Bilder:

hier die Vorstellung vom Frame:

Hier die Komponenten, die verbaut werden:

Hier der zusammengebaute MQP35 mit Erstflug:
