Openlogger mit FETTEC / KISS – Blackbox

Da die aktuellen FETTEC / KISS FC keine Möglichkeit haben, intern Daten zu loggen, muss man hier einen kleinen Umweg mit dem Openlogger gehen.

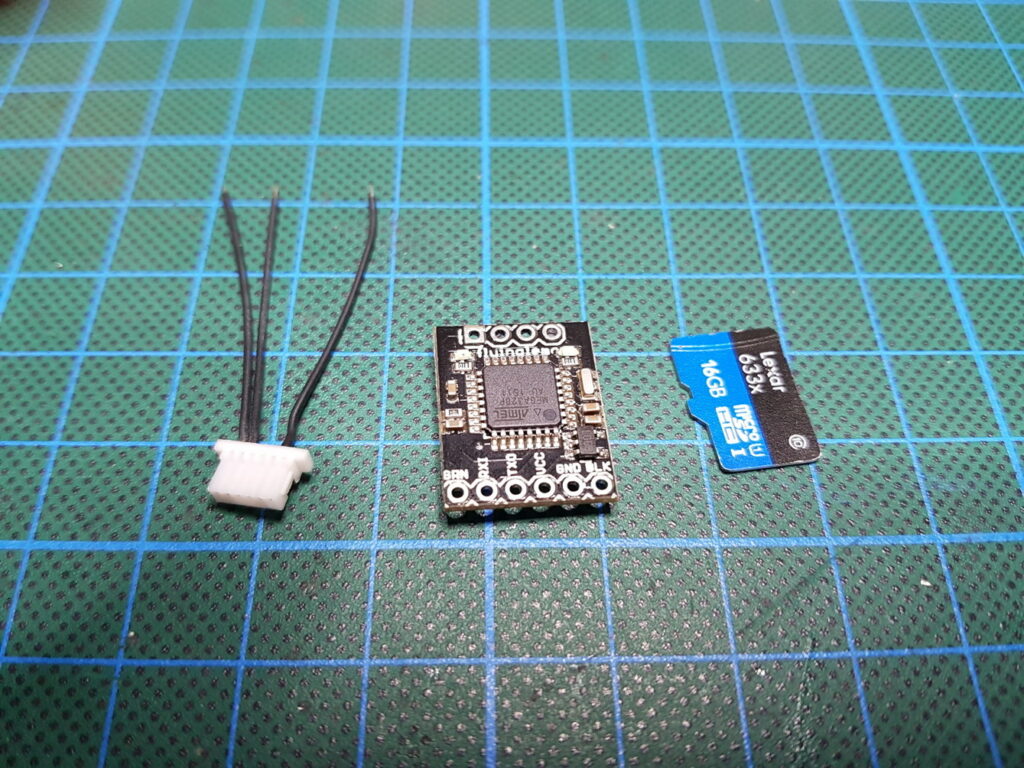

Was brauchen wir….

1x Openlogger (meistens nur noch gebraucht zu bekommen)
1x Micro SD Karte
1x JST Kabel (geht auch ohne, ist aber komfortabler)

Bei der Micro SD-Karte* sollte schon eine bessere/schnellere verwenden, dafür brauchen wir bei der Kapazität nicht so wählerisch zu sein. Selbst eine 1 GB wäre ausreichend.
Da hier ziemlich viele kleine Daten geschrieben werden.
Ich werde hierzu erstmal die Lexar Micro SD-Karte verwenden.

Des Weiteren solltet Ihr noch den Blackbox Explorer von Betaflight in Chrome installieren, um auch die Daten auslesen zu können:

https://chrome.google.com/webs…tm_source=chrome-ntp-icon

Ich habe mich entschlossen, den Logger an Port 2 der KISS FC zu betreiben. Dazu brauchen wir 5V und einen RX Kanal. Die wir in folgender Zeichnung finden.

Für KISS CC (AIO) sieht der Anschlussplan dann so aus:

Hier ist zwar nur ein Port vorhanden, aber der Logger kann hier 1 zu 1 verwendet werden.

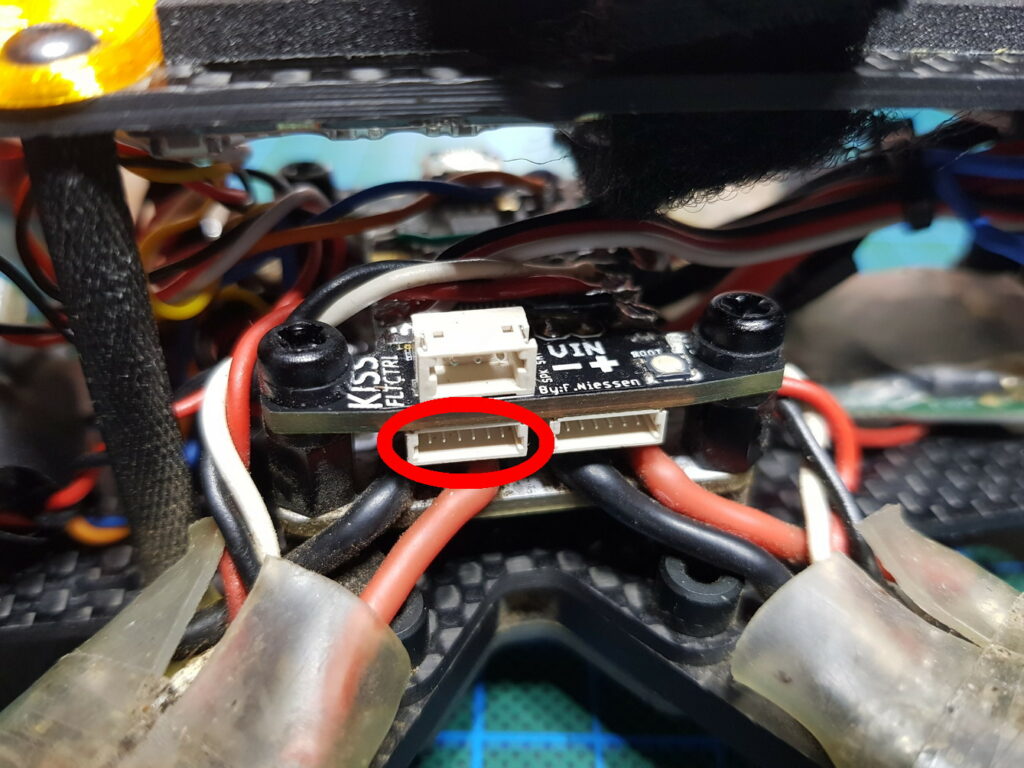

Wenn man auf die 3 Konnektoren drauf schaut, ist Port 2 auf der rechten Seite (Vorausgesetzt, der FC ist eingebaut, wie empfohlen).

Jetzt muss man die 3 Kabel passend and den Logger verlöten…
Ground, VCC (5V) und RX danach kann der Logger an Port 2 angesteckt werden.

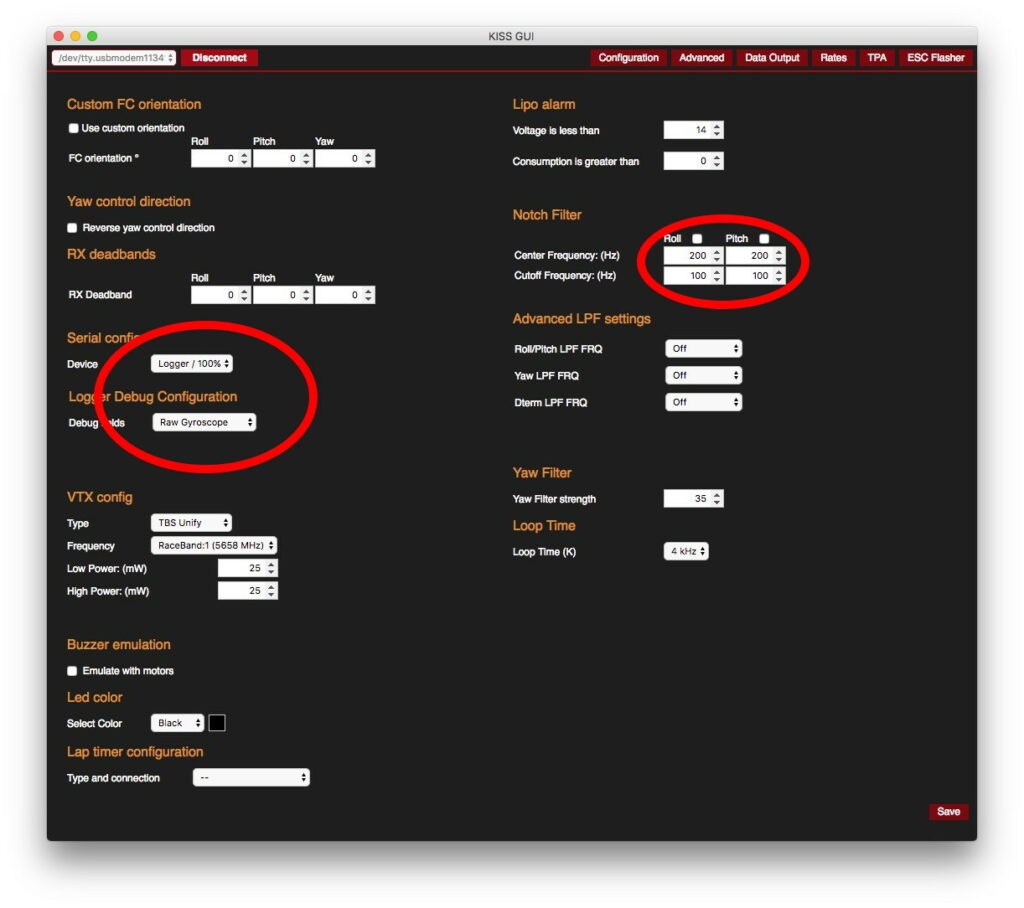

Jetzt muss man der KISS Software noch sagen, dass ein Logger dran hängt und die Notchfilter deaktivieren.
Die Notchfilter sind deaktivert, wenn keine Hacken gesetzt sind.

UPDATE:

Mit der Firmware 1.3RC25 hat sich das jetzt mit dem Logging auch erledigt.
Es gibt jetzt auch bei KISS Adaptive Filter. Dies wird auf Seite 2 aktiviert.
Allerdings muss hierzu die looptime auf 1KHz laufen (Nur F3 FCs bei FETTEC / KISS V2 ist nichts zu beachten).
Sonst werden diese Filter abgeschaltet!

NOTE: Adaptive filtering will only work with oldschool 1kHz loop. No 2kHz, no 4kHz.
