WolfBox UHF JR System für Taranis und andere mit JR Anschluß

Der Ersteindruck ist schon mal gut.
Verarbeitungstechnisch kann ich bis jetzt noch nicht sagen.
Aber auf den ersten Blick gibts da noch nicht zu beanstanden.

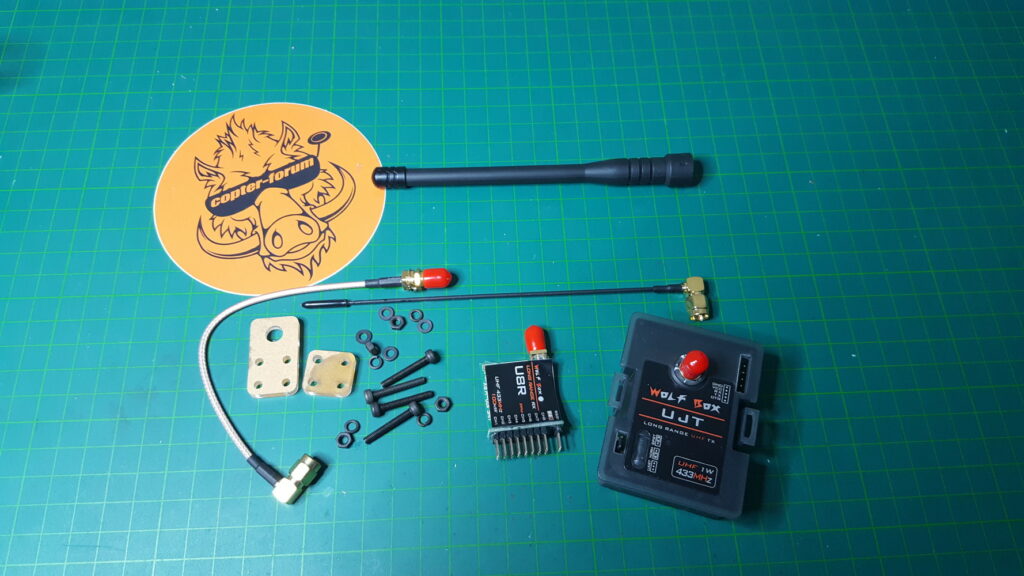

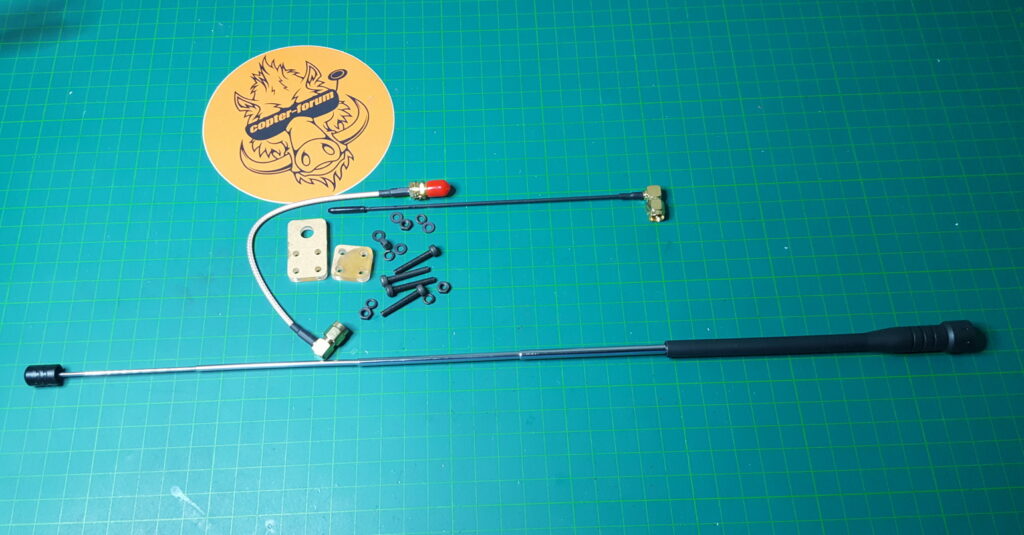

Geliefert wird uns:

JR Modul mit ausziehbarer Antenne
Empfänger mit Antenne

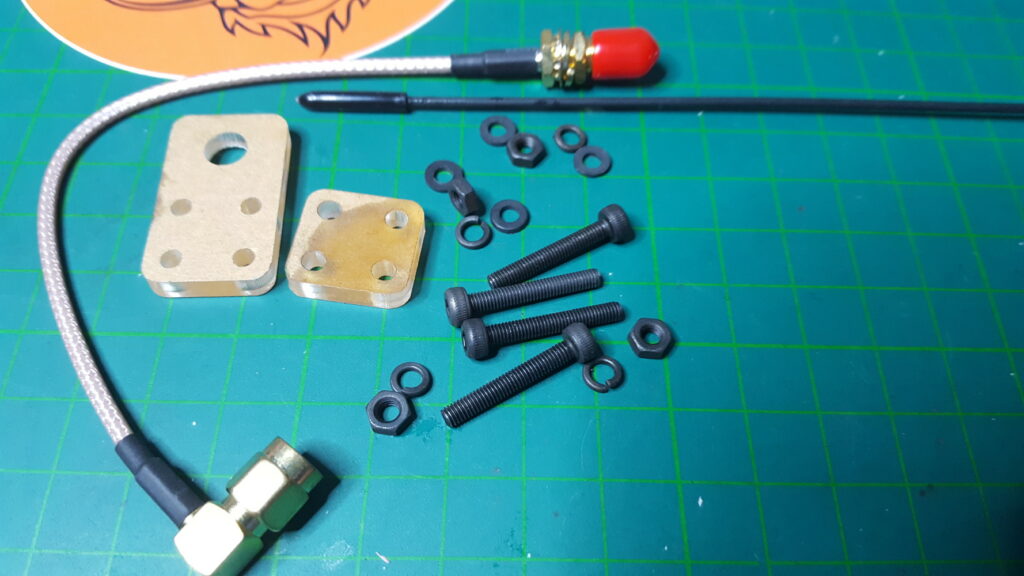

SMA Verlängerung mit zwei kleinen Platten, um die Antenne an den Griff der Taranis zu befestigen.

Soviel ist mal im Packet. Banggood gibt folgende Technsiche Daten an:

Transmitter specification:
– Name: WolfBox Long Range UHF TX
– Channel: Default 8CH, Max 16CH
– Frequency: 416-463MHz
– Transmit power: 1W
– Working voltage: 6.5-28V. wide voltage input
– Signal input: PPM
– Programme method: Bluetooth serial port, software programe
– Compatiblity: Compatible with X9D, X12S, 9XR. 9XR PRO, Flysky 9, JR 9XII module

Receiver specification:
– Name: WolfBox Long Range UHFRX
– Channel: Default 8CH, Max 16CH
– Frequency: 416-463MHz
– Transmit power: 100mW
– Working voltage: 4-6.5V

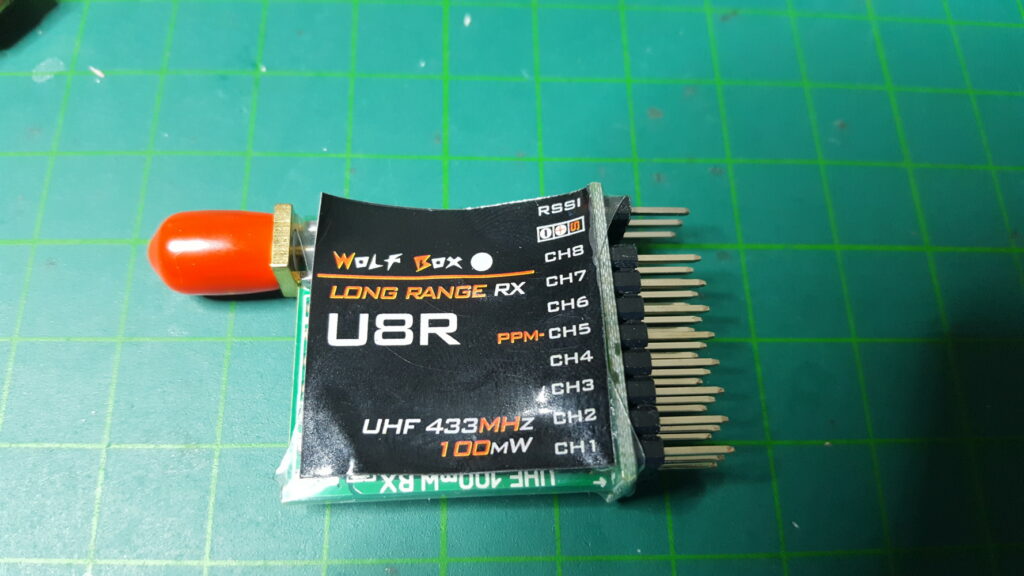

Also haben wir schon mal nen PPM Signal und einen eigenen Ausgang für RSSI, was ja schon mal sehr lobenswert ist.

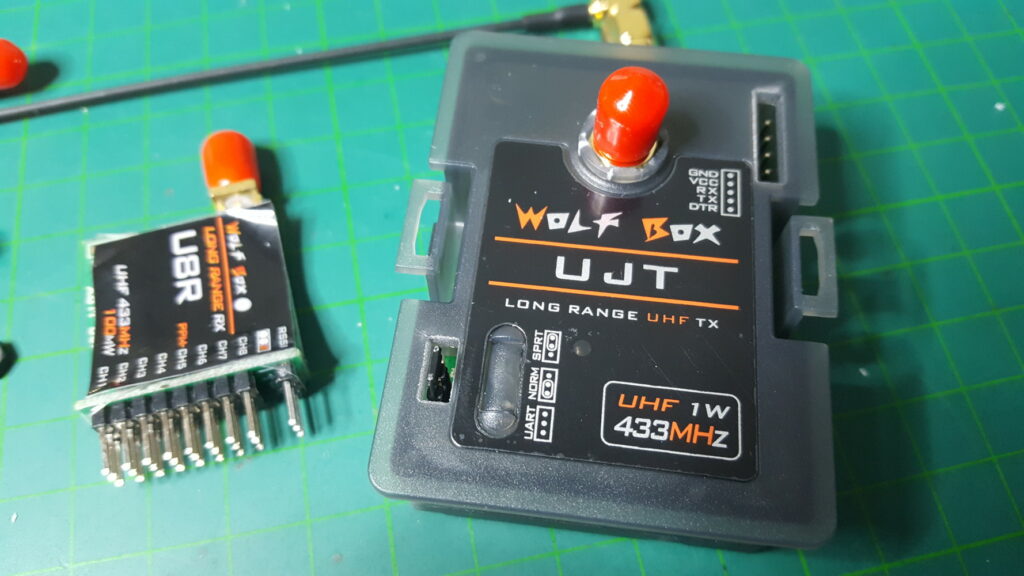

Beim Empfängermodul finden wir einen Jumper, mit dem wir folgende Modes erzwingen können: UART – NORM – SPRT

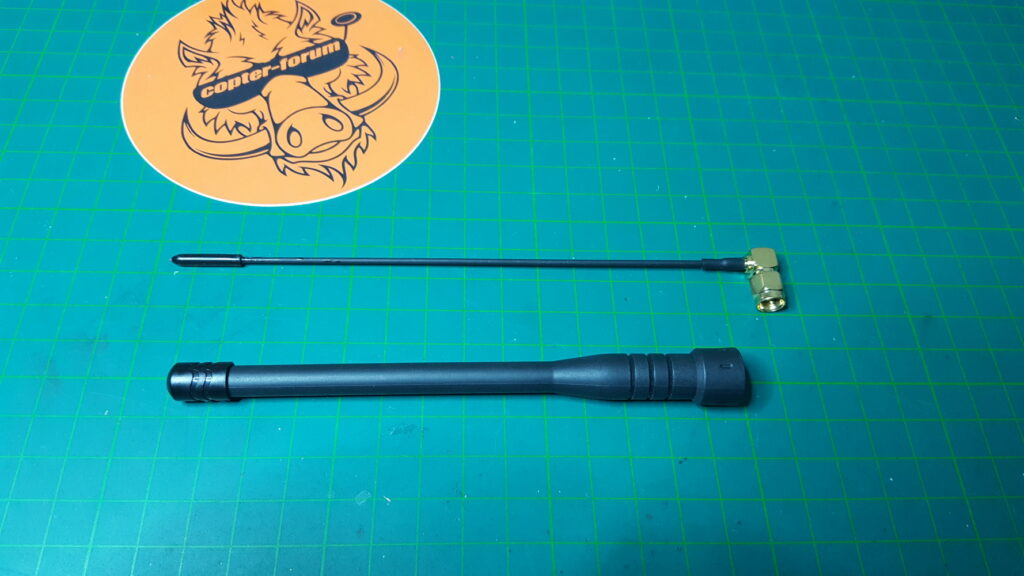

Die Empfängerantenne ist die Gleiche wie beim ImmersionRC UHF, beim Sender gibt es nen kleinen Bausatz, mit dem man die Antenne am Haltegriff der Taranis befestigen kann.
Was mir Persönlich nicht so gut gefällt. Dafür lässt sich die Antenne ausziehen……

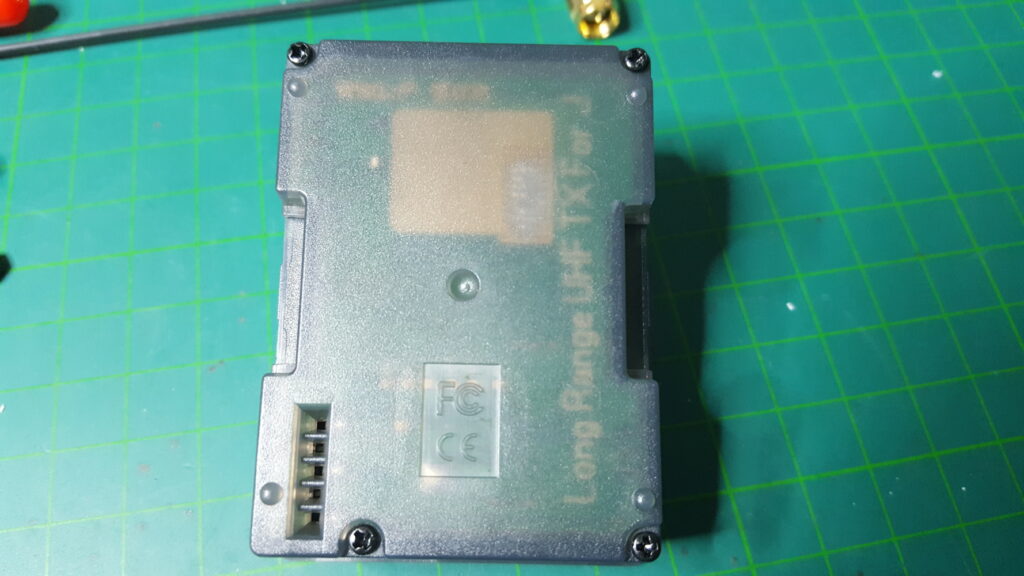

Jetzt will ich aber trotzdem wissen, was sich im Sender verbirgt.

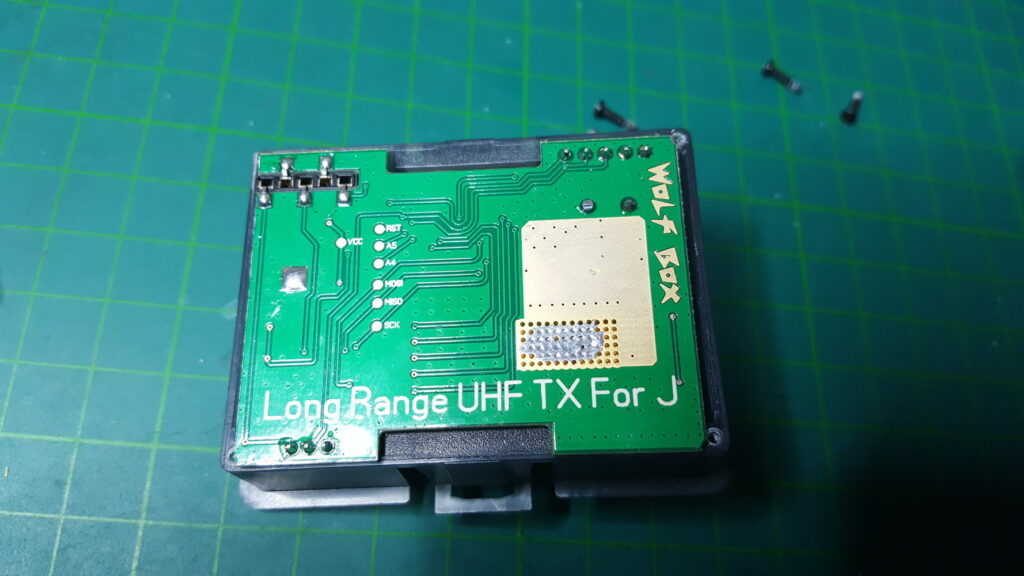

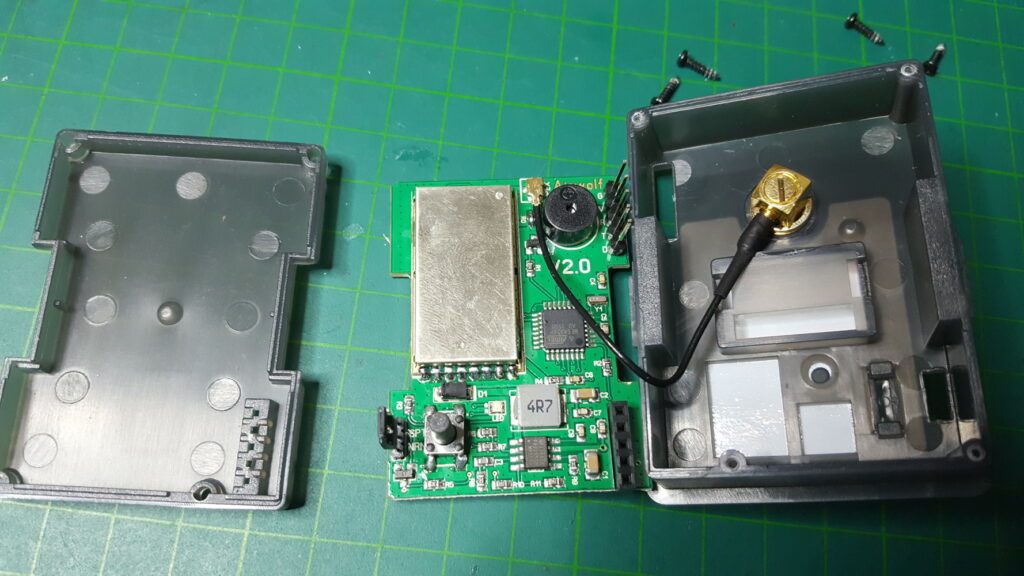

Aufgeschraubt sieht das gute Stück dann so aus.

Was ich im Moment noch ein bisschen störend bei diesem UHF Empfinde, das man im Moment keine richtige Dokumentation dazu findet. Bzw. ich hab dazu noch nicht gefunden….
Böse Zungen behaupten ja, dass es sich um das Orange UHF handelt….

Aber bei knapp 55 Euro kann man echt nicht Meckern, da bekommt man Teileweise woanders nicht mal einen Empfänger.

Inzwischen habe ich die Wolfbox mal in Betrieb genommen und muss sagen, die macht das was sie soll.
Empfänger musste ich nicht binden, war schon gebunden .

Einstellung auf der Taranis:

Internes Modul OFF
Externes Modul PPM
Channel 1 – 8 (da ich hier PWM brauche)

Empfänger findet man inzwischen auch auf Banggood*, für 17.24 Euro ein echtes Schnäppchen gegenüber anderen LRS Systemen.

Also hier jetzt mal eine Kurzbeschreibung, was ich bis jetzt mit der Wolfbox alles versucht habe.

Meine Wolfbox hatte im Auslieferungszustand die OpenLRS 3.6.8 drauf, bei dieser Firmware konnte ich nicht mehr auf den Configuarator zugreifen.

Den es im Google Store (kostenlos) aktuell nicht mehr gibt

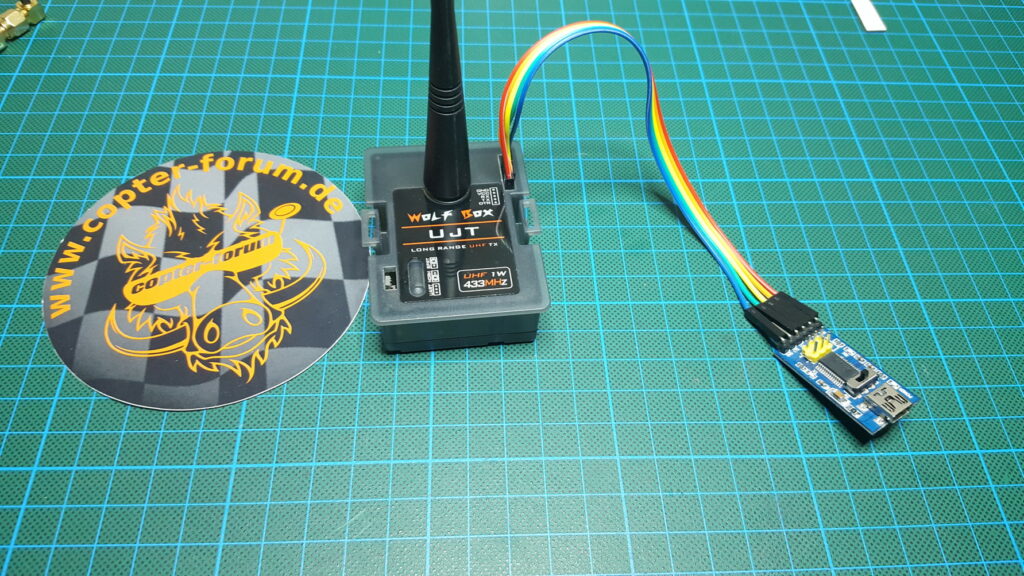

Also erstmal update auf aktuelle Version, dazu benötigt man einen FTDI mit 3,3V und einen passenden Kabelsatz. Dann verbindet man FTDI und Wolfbox, wobei RX und TX vertauscht aufgesteckt wird. Das sieht dann erstmal so aus.

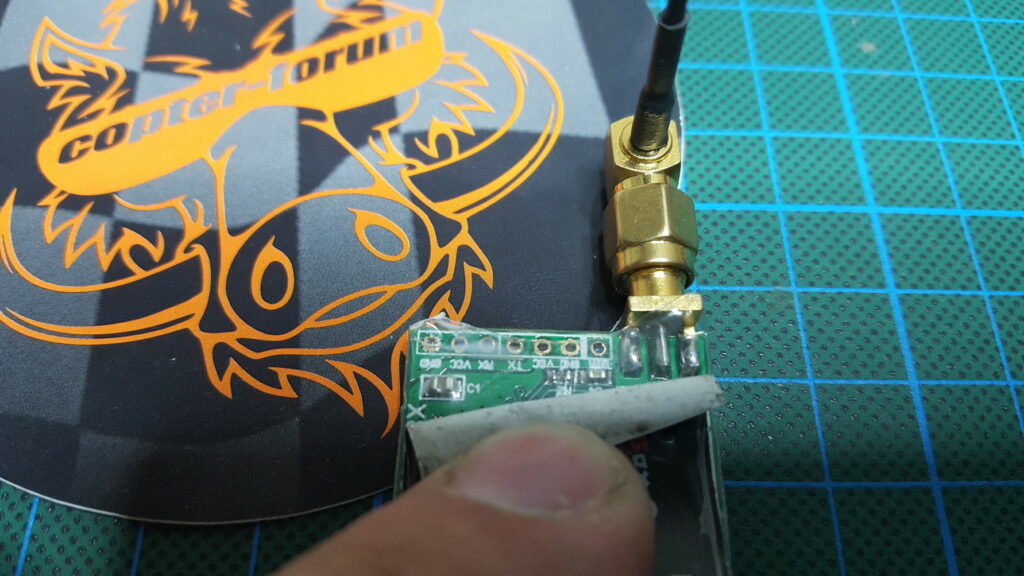

Beim Empfänger finden wir die passenden PINs unter dem Aufkleber, normal bringt man da schon nen paar Pins rein, ohne den Schrumpfschlauch abzumachen.

Somit wissen wir dann, wo wir alles ansetzen müssen.

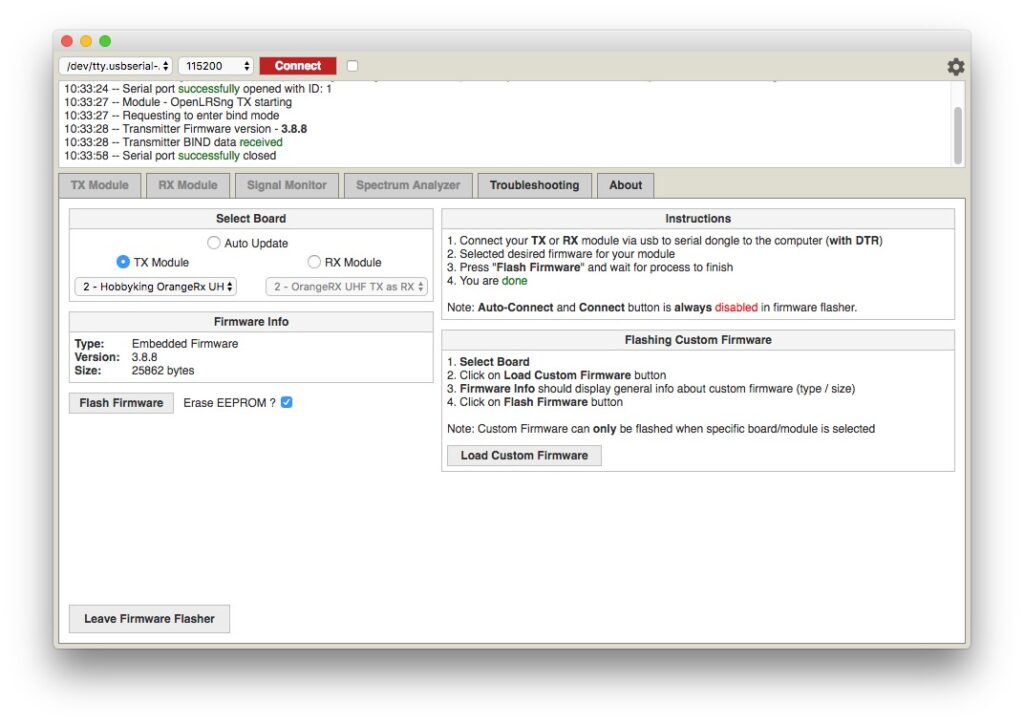

In der OpenLRS software druckt man dann auf Firmware Flasher, ohne connect zu drücken.

Der passende Port oder Com muss jedoch ausgewählt sein.

Anschließen wählen wir bei TX Modul das „2-Hobbyking OrangerX UHF TX“ aus.

Drücken dann Flash Firmware und dann sollte, wenn alles passend eingestellt ist, die neue Firmware auf das Modul geflasht werden.

Beim Empfänger gehen wir ähnlich vor. Wir schalten um auf RX-Modul und wählen die Firmware „“Hobbyking OrangeRX UHF RX“ aus. Danach betätigen wir wieder den Flashbutton und lassen den Dingen ihren lauf….

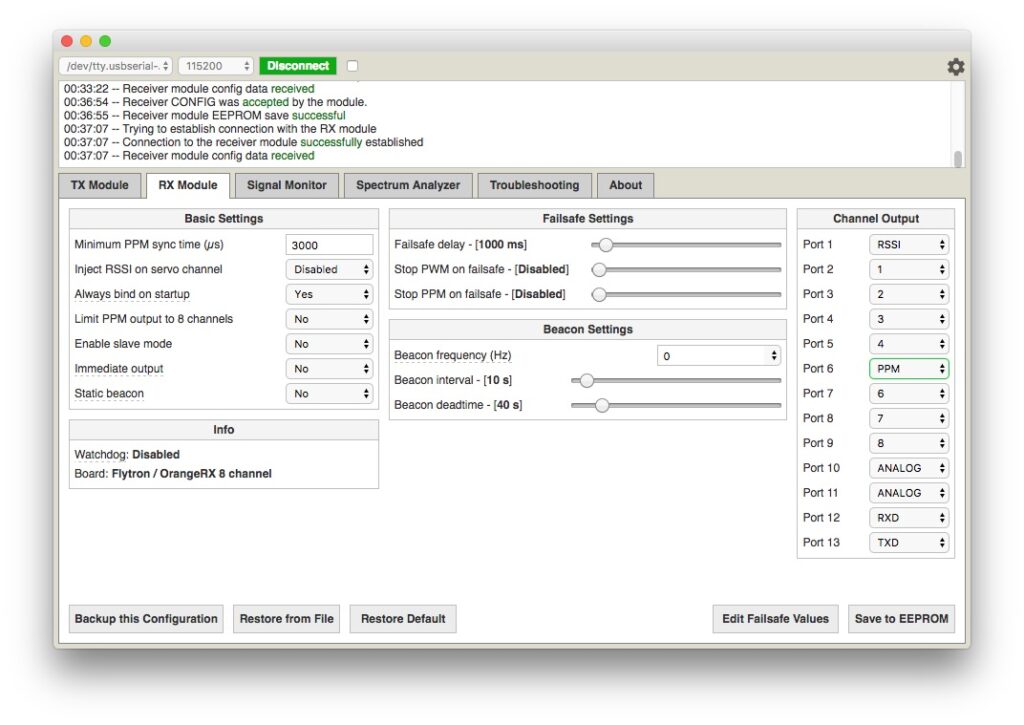

Wenn ihr es bis hier hier geschafft habt, ist euere Wolfbox schon mal aktuell. Mit dem Setting habe ich im Moment noch so meine Probleme.

Mit den ersten Einstellungen hatte ich eine ganz derbe Latenz von fast 2 Sekunden!
jetzt hab ich mal auf 8 Kanäle begrenzt, Telemetrie ausgeschaltet und bin auf 19200 bps hochgegangen.

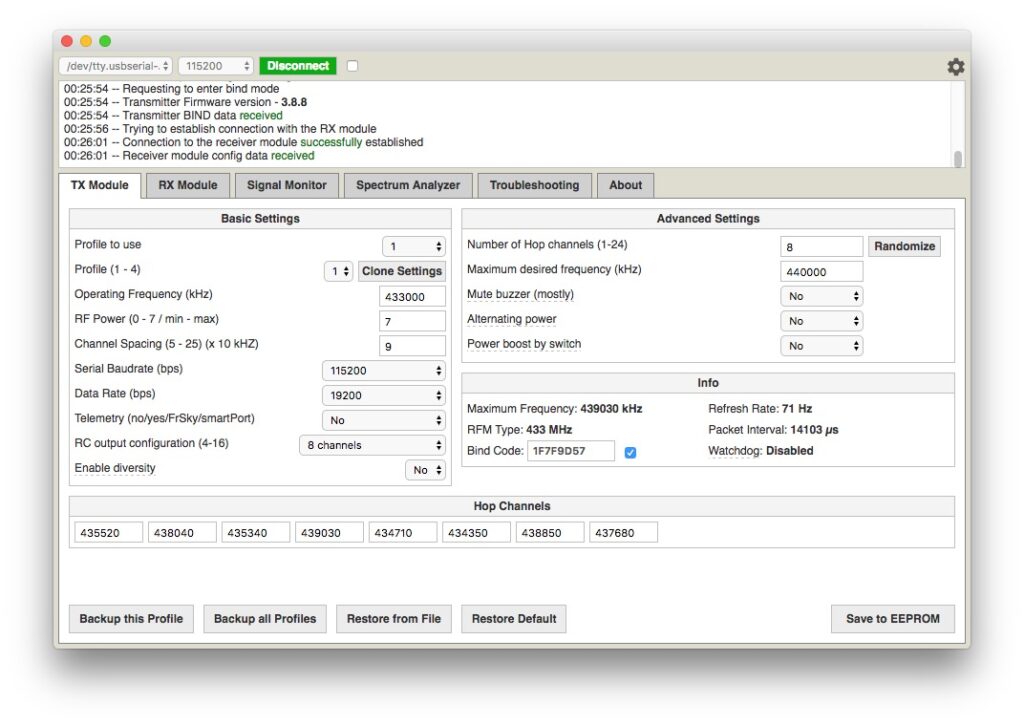

Jetzt war zwar die Latenz weg… aber die Reichweite auch dafür…. das Test setting hatte so ausgesehen.

ACHTUNG nicht verwenden, die Reichweite war so nicht besser als wie mit 2.4 GHz.

Hab heute mal mit unseren LRS Experten gesprochen…

Er meinte, die Einstellungen würden so schon passen, jedoch ist die Mitgelieferte RX Antenne Kernschrott.

Um eine vernünftige Reichweite zu bekommen, braucht man also auf jeden Fall eine DiPol Antenne auf dem Empfänger
