ZMR 250 mit CC3D aus dem Jahre 2015

Ich war jetzt lange am wanken, ob ich den Frame mit in den Blog aufnehme.

Aber es war mein zweiter „echter“ Racer Frame.

Nach dem Blackout MiniHquad V2.

Witzerweise gibt es den Frame unverändert immer auf Banggood*
Mit der gleichen Bezeichnung wie im Jahre 2015 -> ZMR250 (H250)*

Genau genommen ist der ZMR250 eine Kopie vom Blackout MiniHquad V1.

Auch wenn er jetzt belächelt wird. Aber 2014/15 war das der Frame schlecht hin.
Persönlich muss ich gestehen, das ich mit dem Frame nie Probleme hatte.
Und der musste damals wirklich leiden.

Problem gab es nur mit den Stromverteiler PDBs.
Die irgendwann gebrochen sind und über die Standoffs einen Kurzschluss hervorgerufen haben.

Da sollte man halt nicht gerade die günstigsten nehmen. Die etwas „besseren“ hatten ein anderen Layout.
Womit eigentlich kein Kurzschluss passieren konnte.

Jetzt aber zum Bericht aus 2015:

Da ich eh noch alles rumliegen hatte, bis auf den Rahmen.
Konnte ich bei Gangbang nicht widerstehen und hab mir einen ZMR250 Schicken lassen.

Erstmal wird der ZMR so aufgebaut sein:

ZMR 250 nicht nicht schlüssig ob ich den original lasse, oder doch lieber wie den Blackout miniHquad Aufbau (Kunstoffbolzen)
Diantone PCB
FC: CC3D mit OpenPilot… eventuell mal Später Cleanflight drauf ?
ESC Mystrie 12A mit BL-Heli
RCX 1804-2400KV (weil davon noch 6 Stück hier liegen :D)
FPV Kamera: Sony Super HAD CCD II 600 TVL D-WDR DNR was das auch immer bedeutet…..

Der erste Eindruck vom Frame:

Der Aufbau ging recht problemlos.

Bis auf die FPV Kamera.

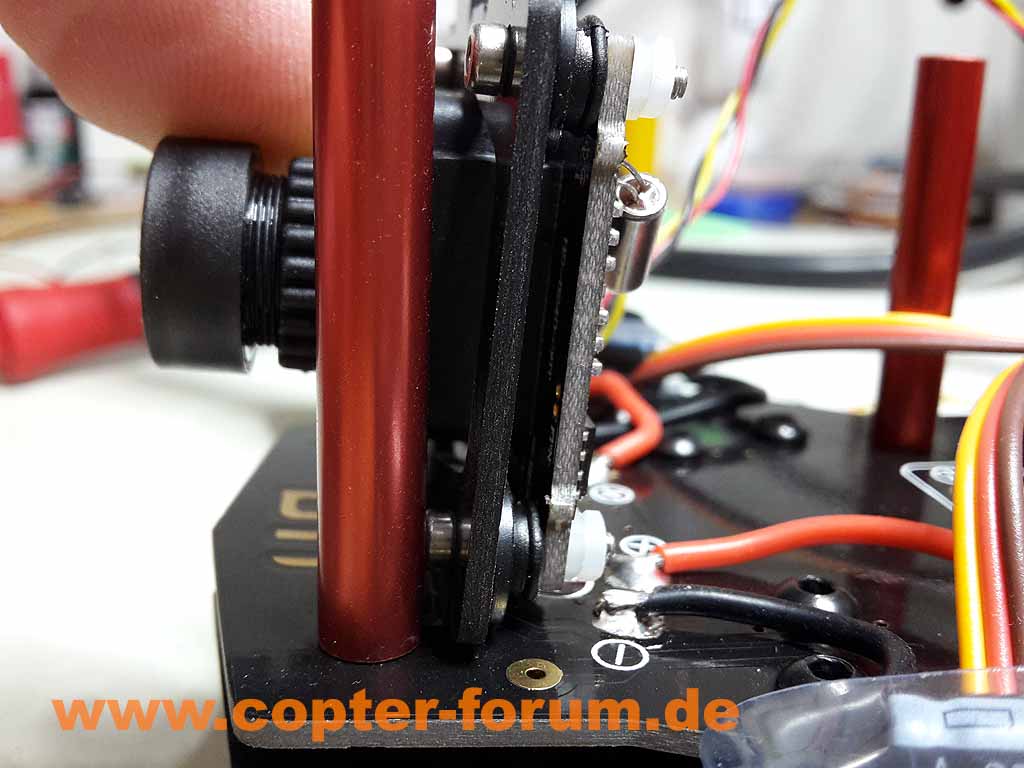

Hier ist der Abstand schon sehr gering zu vorderen Alurohren.

So das ich die FPV Kamera nicht mit Kunstoffschrauben befestigen konnte….

Habe dann hier so getrickst:

Noch kurzer Schwebetest:

Fertig Aufgebaut, sieht das ganze erstmal so aus:

Da jetzt mal wieder mehr Zeit zum Schrauben ist, habe ich mich wieder ein bisschen dem ZMR gewidmet.

Änderungen zum obigen Setup:

Cobra Motoren 2206 / 2100KV
Kamera PZ0420M mit 10º 3D Druck Halter
Empfänger D4R-II (FrSky)

Verbaut im Moment:

CC3D
D4R-II FrFky Empfänger
Mini 5.8GHz Sender + LC Filter
DY Verteilerboard
RunCam PZ0420M
KISS 18A – oneshot
Cobra 2206 – 2100KV
Diatone 5030 Propeller

Auf 3S is der jetzt sehr matt, ich werde jetzt mal mit den Propellern spielen, denke aber, das ich bei so wenig KV nicht um einen 4S Lipo rum komme :-\

Hier mal wieder ein kleines update von meinem ZMR250.

Im Moment ist für die FPV Cam ein 20º Winkel verbaut.
Für Drausen fast schon zu wenig, für die Halle eventuell zuviel.

Das wird sich morgen raus stellen

Dazu kommen jetzt noch 20A Littlebee ESC.

Damped Light ist on und das Motor Timing habe ich auf Medium-High.

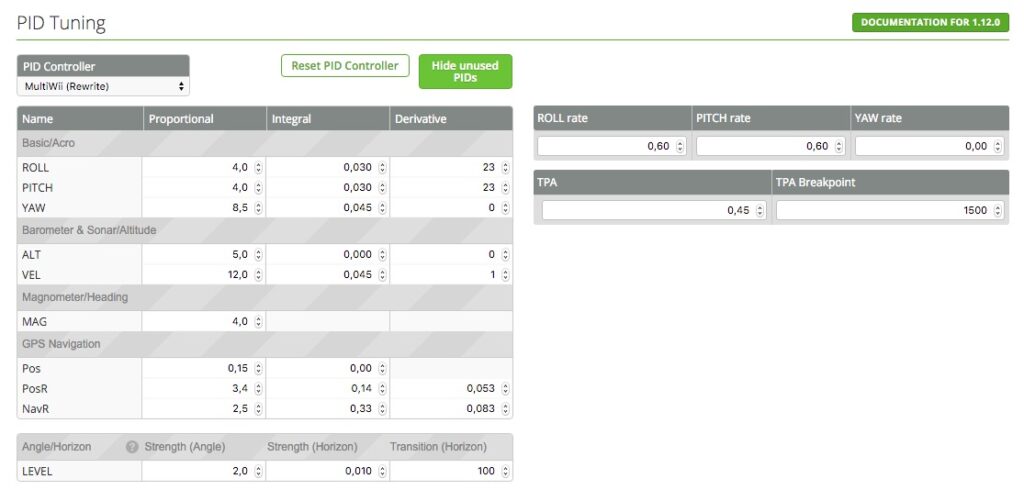

Akutell fliege ich dazu Cleanflight 1.12.

Oneshot ist Aktiviert mit einer Looptime von 1000. Die PID werte habe ich vom Blackout übernommen

Hier der Flugtest mit den neuen Werten
