TBS Powercube FPVision Unify Pro und OSD (Core PNP Pro) Erweiterung für den TBS PowerCube
Der TBS Powercube FPVision ist eine Erweiterung für den TBS Powercube. Dadurch wir der PowerCube um einen Unfiy Pro und dem OSD (TBS Core PNP Pro) ergänzt, so wie auch der DCDC Core wird erneuert.
Den FPVision findet ihr bei Amazon* oder FPV24.com*

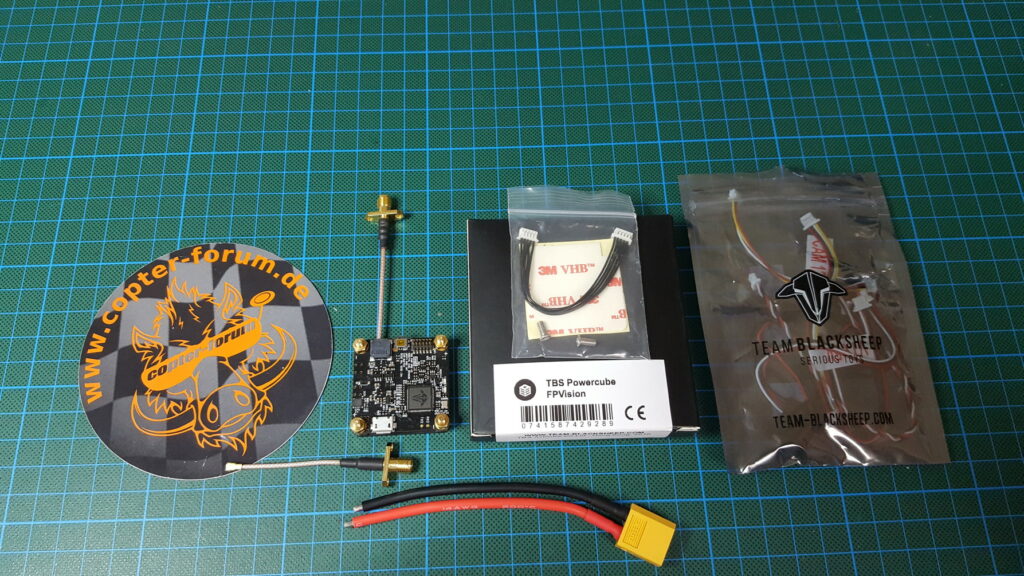

In der typischen schwarzen TBS Schachtel finden wir dann:
1x FPVision mit RP-SMA Antenne
1x Pigitail SMA
1x XT60 Buchse mit AWG14 Kabeln

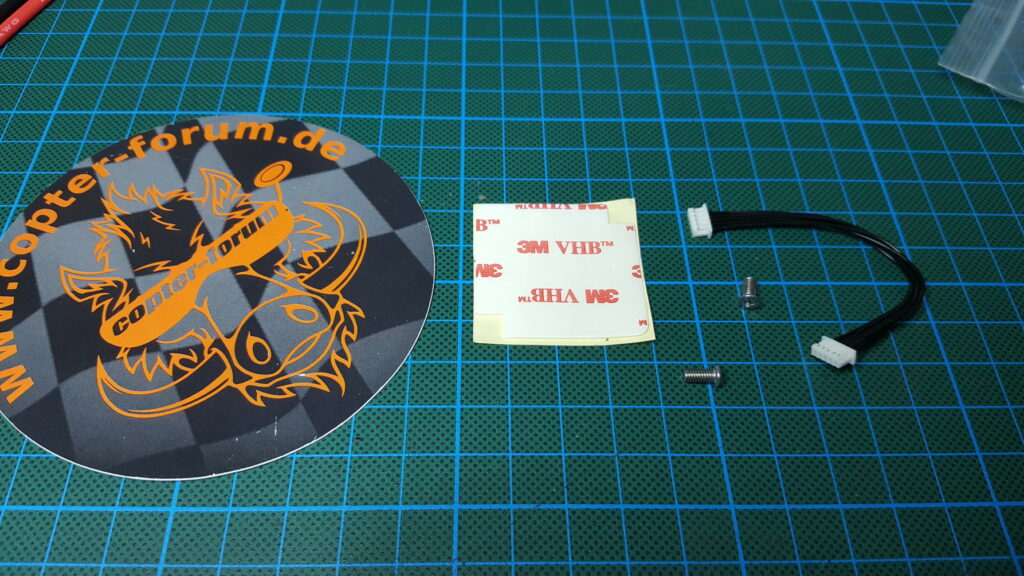

1x keine Tüte mit Kabel, 2 Schrauben und Klebepad
1x große Tüte mit Kabelsätzen und Piepser
Das ist dann das, was man für 99 Euro bekommt.

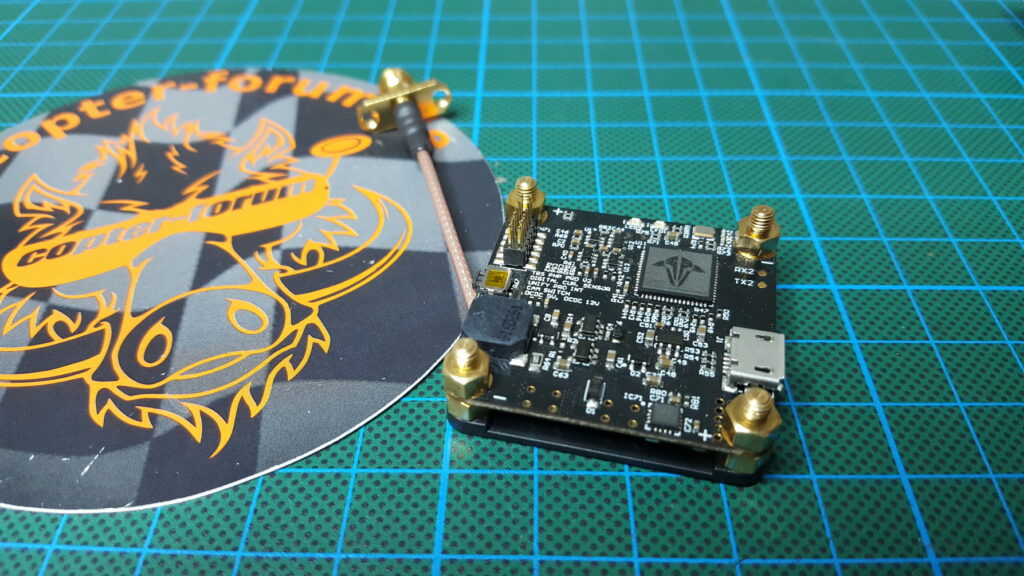

Soviel mal zum Packungsinhalt, der PFVision sieht schon mal gut verarbeitet aus. Auf dem großen Chip wurde das TBS Logo eingefräst. Die Lötstellen sehen alle sehr gut aus.

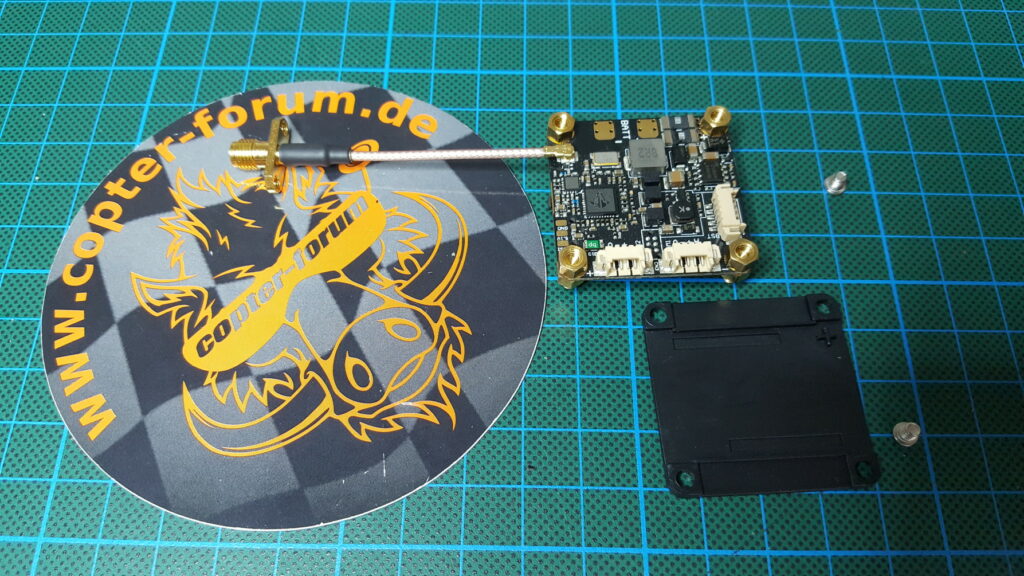

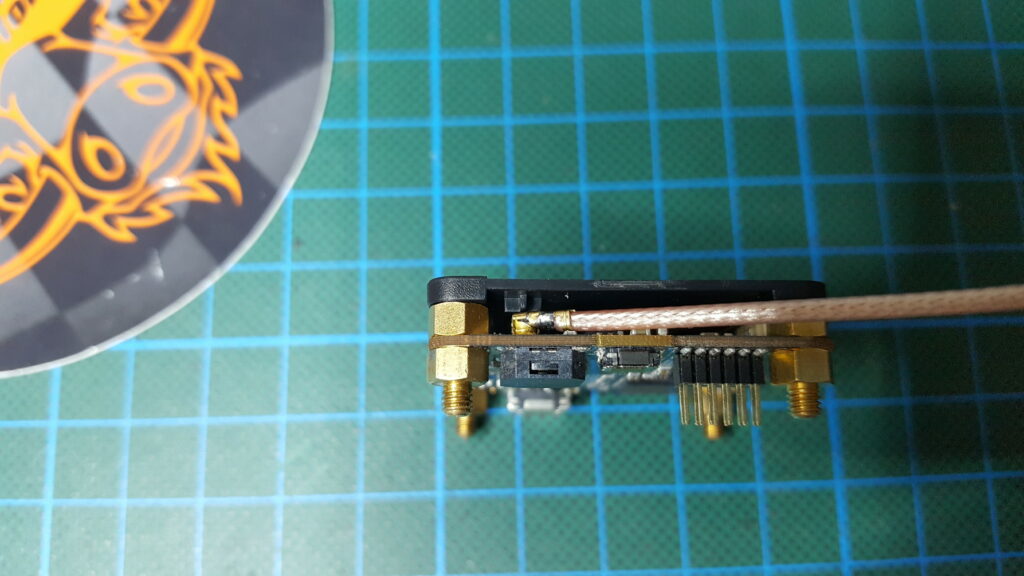

Was einem gleich als Erstes auffällt, dass das Pigiteil beweglich ist und zeitgleich schießt einem der Gedanke in den Kopf… das löst sich doch sicher beim Fliegen. Dann schaut man jedoch genauer hin und stellst fest, das hier mit einer Erhöhung in der Kunststoffplatte vorgesorgt wurde:

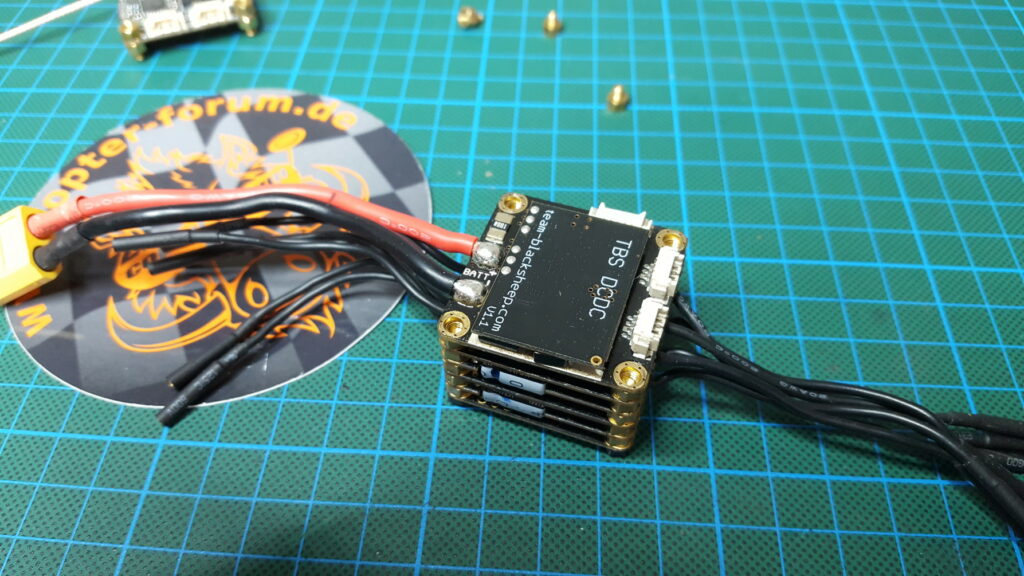

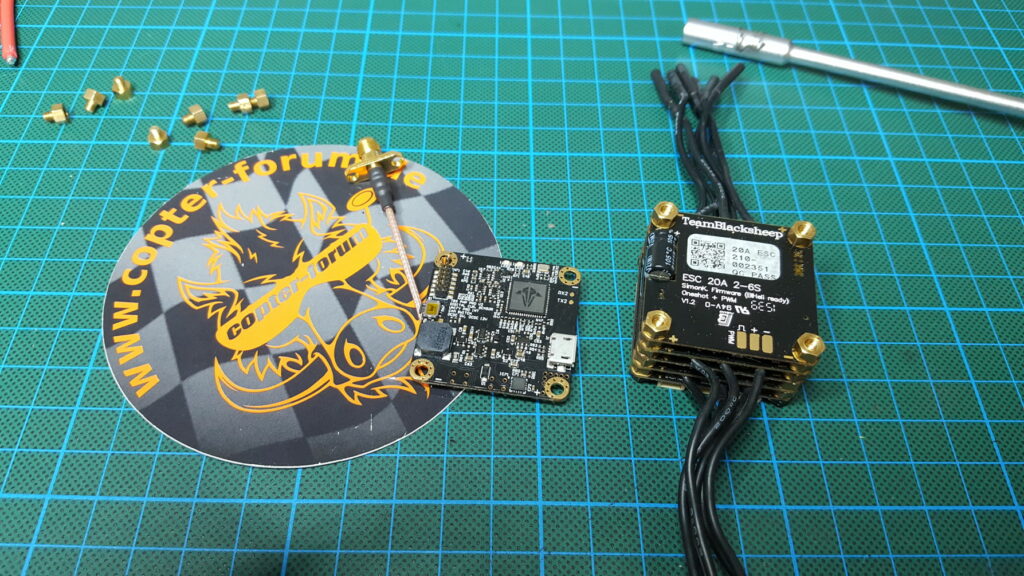

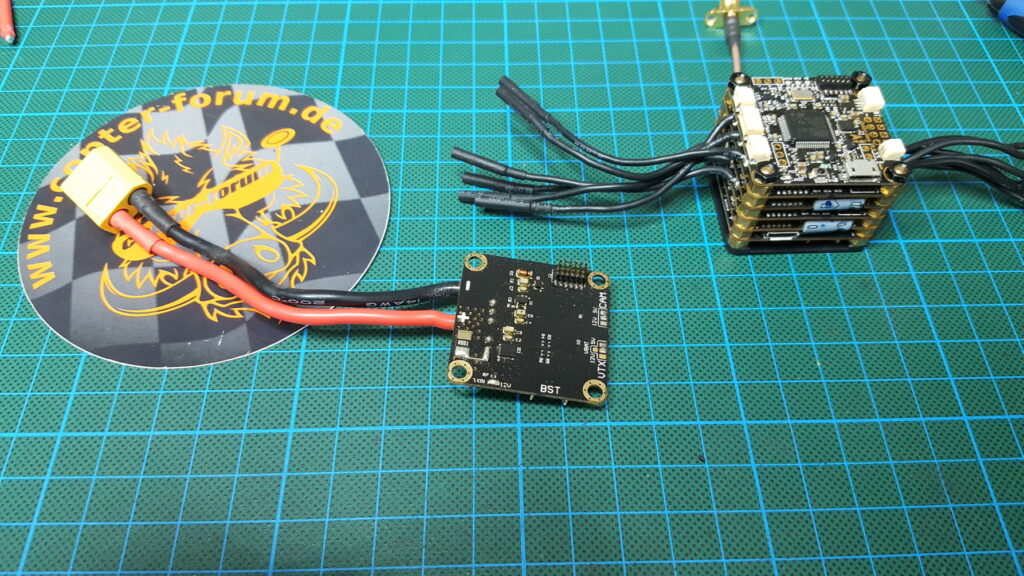

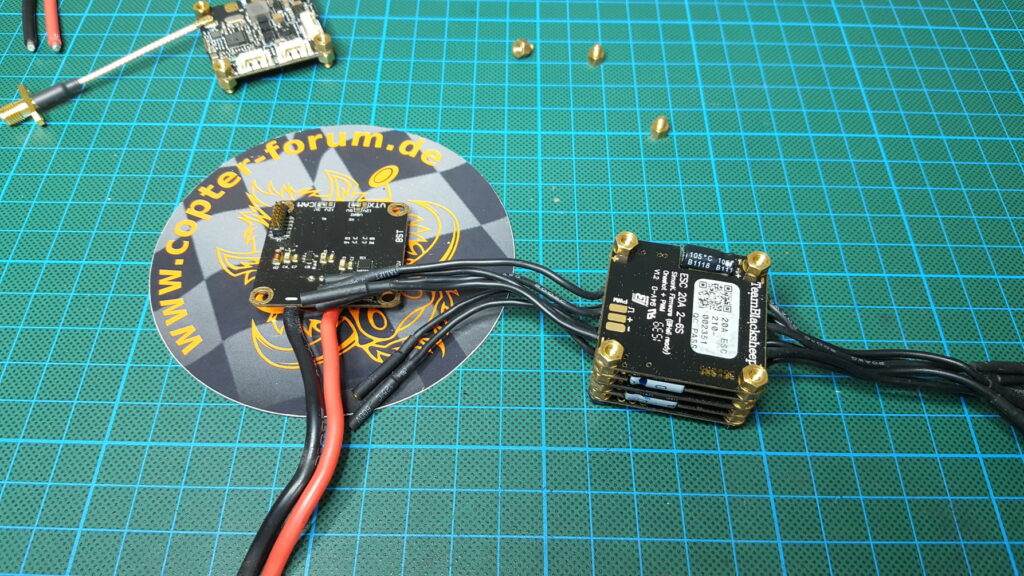

An dieser Stelle hab ich dann gleich mal das RP-SMA Pigitail gegen das SMA getauscht. Jetzt geht weiter, der alte DCDC Core vom PowerCube muss entfernt werden, damit der FPVision seinen Platz findet. Dazu schraubt man den Cube von unten auf und löst dann die weiteren Messingschrauben.
Wenn das erledigt ist, können wir dann das FPVision aufsetzen. Ich habe dazu die Messingschrauben, des FPVision abgeschraubt und die anderen 4 auf dem Cube gelassen. Somit sollten dann 4 Messingschrauben übrig sein.

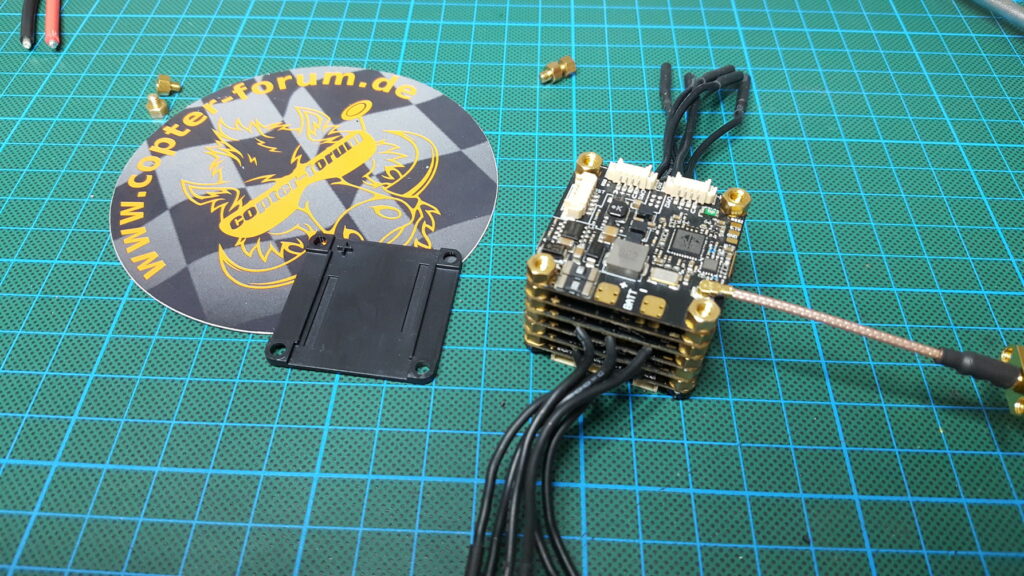

Jetzt muss nur noch das XT60 Kabel angelötet werden und der Kunststoffdeckel verschraubt werden. Darauf achten, das das Kreuz unter VTX Antenne liegt.
Danach noch das Klebepad darauf und der Cube kann wie gewohnt verschraubt werden.
ACHTUNG solltet Ihr das Klebepad nicht verwenden und wollt den Cube mit 4 Schrauben befestigen, müsst Ihr Kunststoff Standoffs verwenden. Da Ihr sonst über den Rahmen einen Kurzschluss produziert!
Hier noch das Unboxing dazu:
Noch nen kleines Video vom OSD, interessant das der FPVision auch das lo-race Band kann….
Updates release notes:
V2.11 2019-10-25
-Added: Support UART CRSF (FPVision only)
-Added: Takeoff/Landing trigger mappable to a swtich
-Added: Option to show or hide VTX info on takeoff
-Added: Most important settings available through Agent X
V2.10 2019-05-04
-fixed: FPVision OSD disappear issue
V2.09 2019-03-30
– added: Barcode reader support
V2.07 2019-01-17
– Fixed: FPVision always uses the internal current sensor
V2.06 2018-08-21
– added: 250mW support for CROSSFIRE telemetry data
V2.04 2018-04-28
– removed: Instant flight judgement from summary screen
– fixed: Higher values than 1.00 are selectable for flight controller
RC rate settings.
V2.02 2018-01.02
– added: PitMode mappable to a RC channel
V2.01 2017-07-28
– added: FLARM radar support
– fixed: Minor fixes
V1.80 2017-06-22
– added: Shortcut support for changing VTX channel
( TBS TANGO V1.20 and TBS CROSSFIRE V1.65 or higher required )
– added: RSSI port can be used as PPM input to control OSD
– improved: Controlling OSD is also working when channels are trimmed after calibration
– improved: Use V1.44 for TBS CROSSFIRE micro receiver emergency update
– fixed: Minor bug fixes and improvements
V1.73 US FCC 2017-05-04
– locked: Only legal VTX frequencies and RF power can be selected. Unlock forbidden.
V1.73 2017-05-02
– added: CRSF selection under RC calibration ( Betaflight 3.1.7 or higher required )
– fixed: Minor fixes
V1.72 2017-02-15
– added: QQ190 Support
– added: OSD menu can be used by push button
– improved: 1MHz step for VTX user frequency
– fixed: No functions mapable for channel 1-4
V1.70 2017-01-07
– added: CRSF support ( VTX settings can now be set by OpenTX using Crossfire )
– added: LED color can be set by OSD menu
– added: Buzzer low voltage warning for LOS flying mostly
– improved: Battery gauge for race screen
– improved: Menu navigation by sticks. Navigation speed proportional by stick position
