Der Li-ion 18650 Mod für die Taranis X9D Plus mit externen XT30 für TBS Crossfire

Da ich jetzt doch mehr Modelle auf Crossfire habe, ist es Zeit geworden der Taranis mehr mAh zu verpassen. Ich hab mir jetzt für die 18650 Zellen mit 3120mAh entschieden.

An der Funke müssen die 2 Stecke rausgeknippst werden und ein Batteriefachdeckel gedruckt werden.

Das Druckteil gibt es wie gewohnt auf Thingiverse: https://www.thingiverse.com/thing:2856349

Die 18650 Zellen* habe ich von Amazon*. Wird es zwar inzwischen auch schon bessere geben.

Ihr sollte da schon zu bekannten Marken greifen, falls Ihr irgendwelche Fantasie mAh Werte lest.
Ich sag mal größer als 3600 mAh.

Solltet Ihr die Finger davon lassen.
Das sind meistens Fake Zellen.

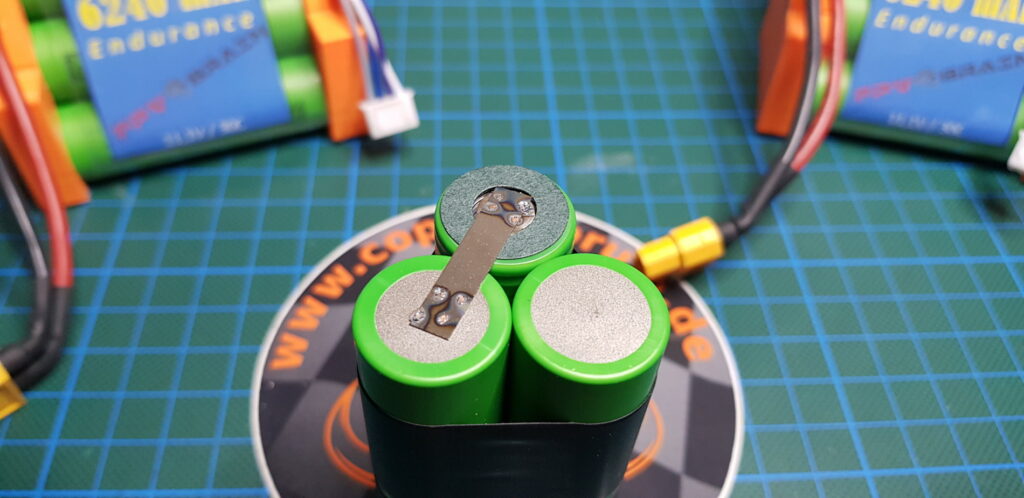

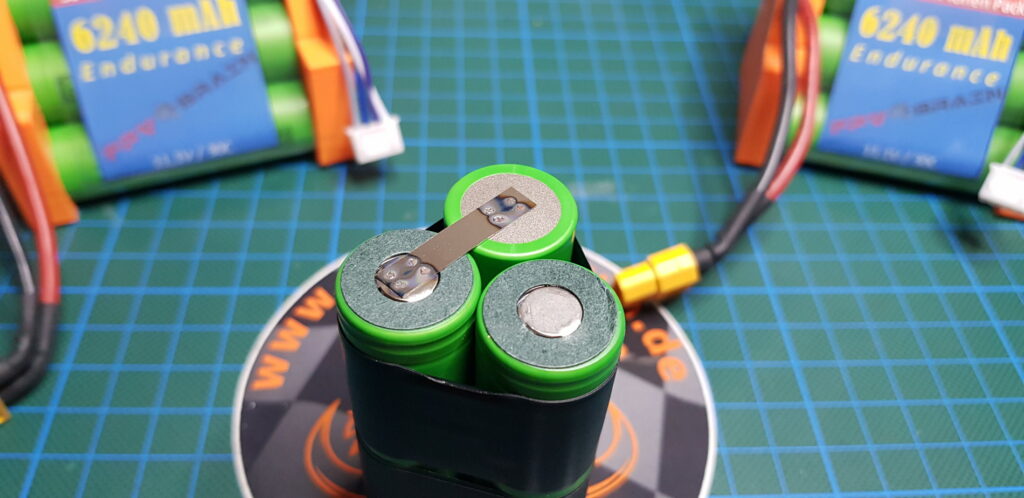

Ihr müsst die 18650 Zellen wie eine längliche Pyramide zusammen löten oder zusammen schweißen.
Sollte dann so aussehen.

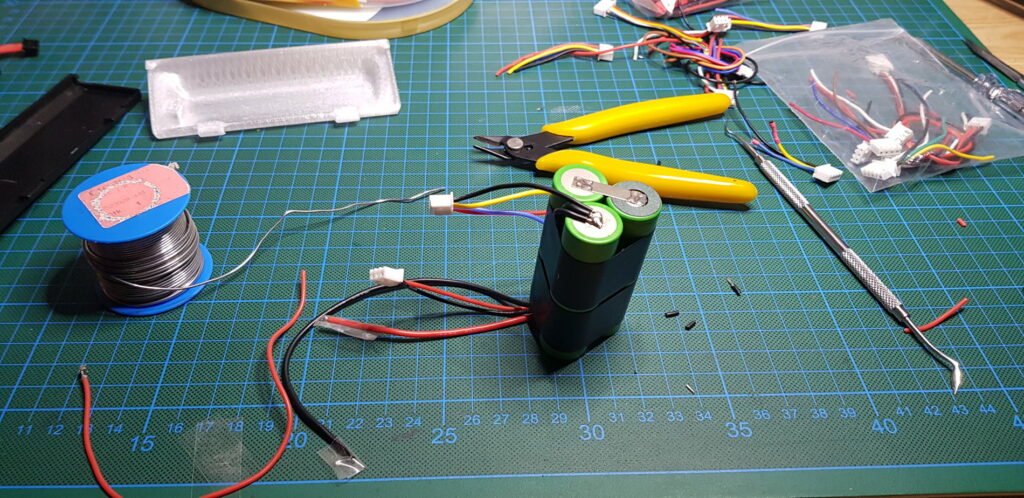

Ich mir die Zellen nur zusammen geschweißt, die Kabel passenden Kabel dazu angelötet.

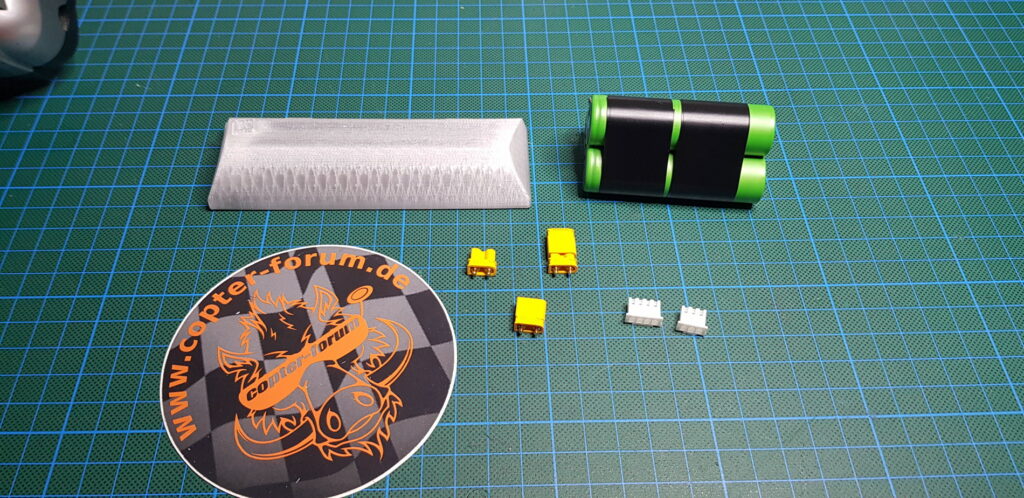

Dann benötigt man noch 2S Balance Stecker (Taranis Stromversorgung), 3S Balancestecker damit alle 3 Zellen richtig geladen werden und XT30 Stecker natürlich.
So wie passende Kabel dazu.

Ich hab dann die Balancer Kabel doch noch von 2 aussortierten Lipos gefunden.

Hat die ganze Geschichte etwas beschleunigt. Somit Lötkolben angeworfen und losgelegt.

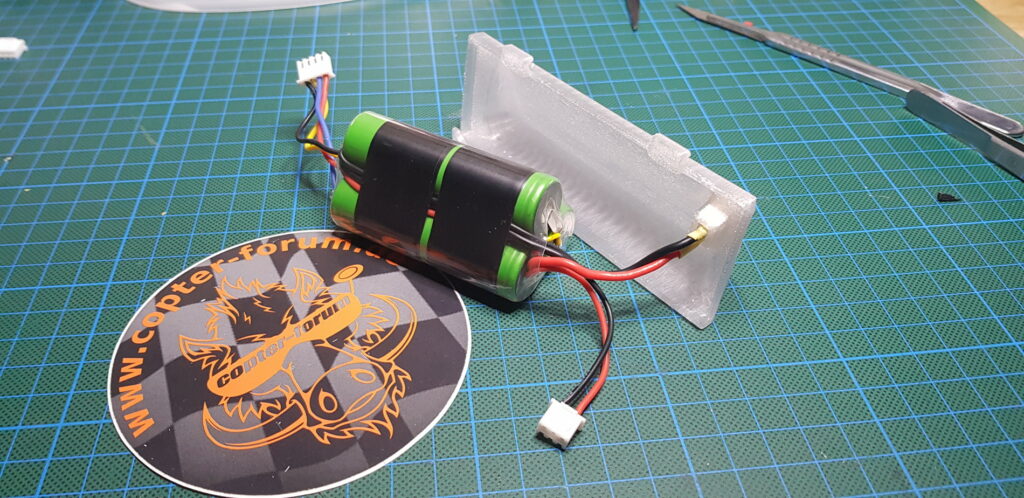

Beim XT30 Stecker ist es wichtig, das die Kabel vorher durch das Druckteil gezogen werden.

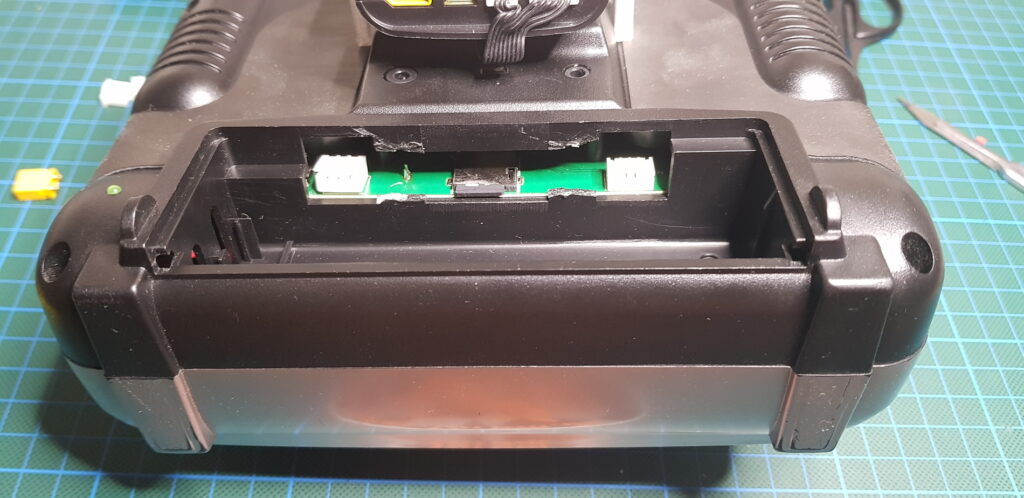

Jetzt noch die 2 Stege vom Akkufach raus scheiden.
Ich hab das mit nem Seitenschneider gemacht.

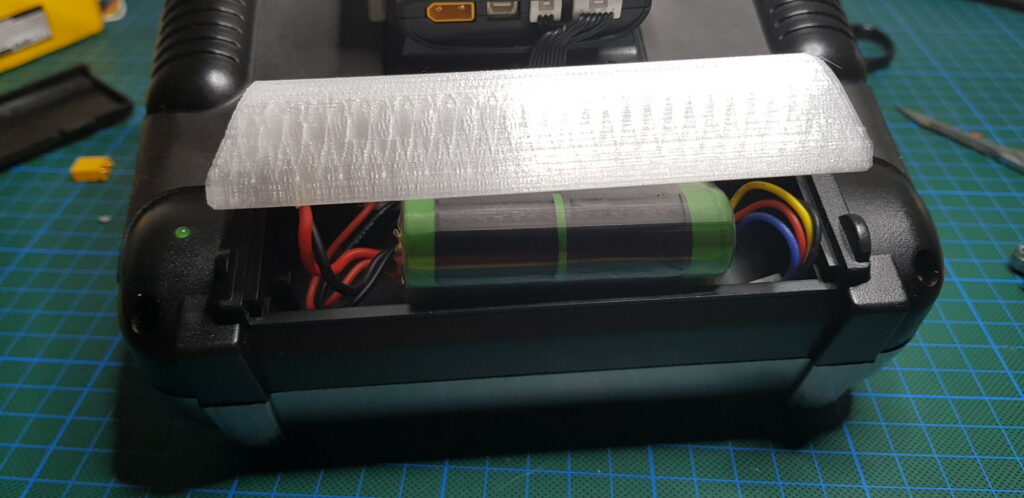

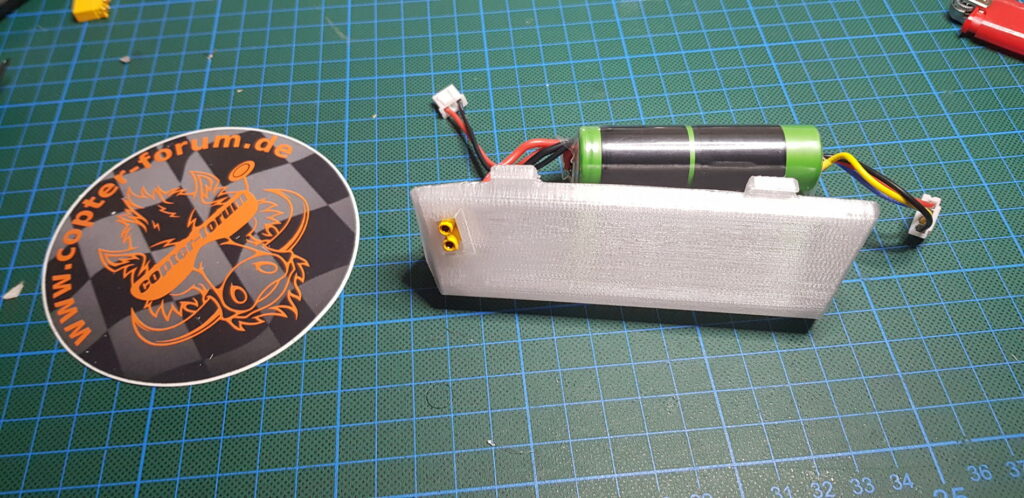

Akku einlegen und neuen Batteriedeckel drauf.
Ist das erstmal etwas fricklig, aber wenn man es 2-3 gemacht hat, gehts ganz einfach.

Dann noch schnell eine kleine XT30 Verlängerung gelötet, damit man das Crossfire mit Strom versorgen kann.

Die Akkuwarnung habe ich auf 9,5V gestellt. Die 18650 kann man maximal bis 2,5V entladen.
Somit bin ich mit dem Wert definitiv auf der sicheren Seite.

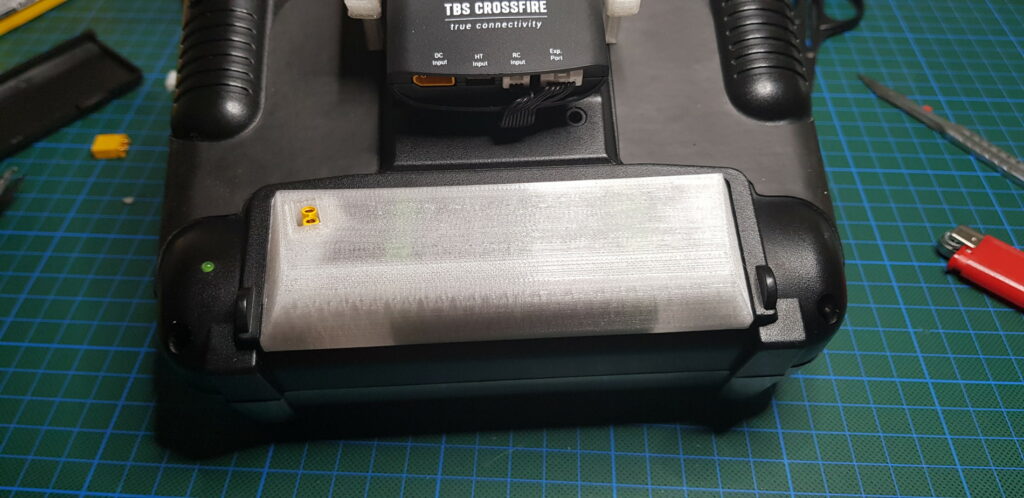

Beim Deckel war ich etwas skeptisch, aber der hält erstaunlich gut.
